Quy trình QA/QC 8 bước hoàn chỉnh cho việc chế tạo ống nối

Jeet Kumar Bharti

🔧 Quy trình QA/QC 8 bước hoàn chỉnh cho việc chế tạo ống nối

(Dầu khí | Dự án EPCC | Nhà máy lọc dầu)

Nhiều người nghĩ rằng Chất lượng là giấy tờ.

Trên thực tế, Chất lượng là thứ ngăn ngừa việc làm lại, chậm trễ và ngừng hoạt động.

Sau khi chia việc chế tạo ống nối thành các bước chi tiết, đây là quy trình kiểm soát QA/QC từ đầu đến cuối được thực hiện tại các công trường:

—

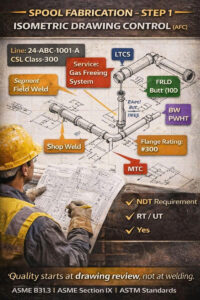

BƯỚC 1 | Kiểm soát bản vẽ Isometric

📌 IFC / Phiên bản mới nhất
📌 Loại đường ống, vật liệu chế tạo, định mức, yêu cầu PWHT/NDT
📌 Thiết lập đánh số mối hàn & truy xuất nguồn gốc
➡️ Bản vẽ isometric sai = ống nối sai

—

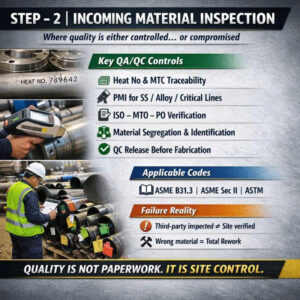

BƯỚC 2 | Nhận dạng và truy xuất nguồn gốc vật liệu

📌 Xác minh MTC (EN 10204 3.1)
📌 Chuyển số lô hàn
📌 PMI (Thép cacbon / Thép cacbon thấp / Thép không gỉ / Hợp kim)
➡️ Không truy xuất nguồn gốc = không được chấp nhận

—

BƯỚC 3 | Lắp ráp và kiểm soát kích thước

📌 Khe hở mối hàn, độ thẳng hàng, độ cao thấp
📌 Chiều dài ống hàn, hướng, độ xoay mặt bích
📌 Kiểm tra bằng mắt thường và bằng thước đo
➡️ Lắp ráp kém tạo ra các lỗi hàn ẩn

—

BƯỚC 4 | Hàn (Mối hàn gốc → Mối hàn đầy → Mối hàn phủ)

📌 WPS / PQR được phê duyệt
📌 Thợ hàn đủ tiêu chuẩn (ASME Sec IX)
📌 Kiểm soát nhiệt trước, khoảng cách giữa các lớp hàn, vật liệu tiêu hao
➡️ Chất lượng hàn được xây dựng, không phải chỉ được kiểm tra

—

BƯỚC 5 | Kiểm tra không phá hủy & Xử lý nhiệt sau hàn

📌 Kiểm tra bằng tia X / tia cực tím / siêu âm / kiểm tra bằng phương pháp thẩm thấu / kiểm tra bằng phương pháp phân tích vật liệu theo tiêu chuẩn
📌 Biểu đồ xử lý nhiệt sau hàn, nhiệt độ ngâm & thời gian giữ
📌 Khách hàng / Giám định viên bên thứ ba chứng kiến
➡️ Kiểm tra xác nhận chất lượng thi công

—

BƯỚC 6 | Kiểm tra áp suất

📌 Quy trình kiểm tra thủy lực / khí nén
📌 Đồng hồ đo áp suất & van an toàn đã hiệu chuẩn
📌 Thời gian giữ & kiểm tra rò rỉ bằng mắt thường
➡️ Áp suất chứng minh tính toàn vẹn

—
BƯỚC 7 | Chuẩn bị bề mặt, Sơn & Bảo quản

📌 Chuẩn bị bề mặt
📌 Hệ thống đo độ dày màng khô & lớp phủ
📌 Bảo vệ trong vận chuyển & lưu trữ
➡️ Kiểm soát ăn mòn = tuổi thọ tài sản

—

BƯỚC 8 | Hồ sơ cuối cùng & Bàn giao

📌 Hồ sơ MTC + PMI
📌 WPS / PQR / Chứng chỉ thợ hàn
📌 Báo cáo NDT, PWHT, Hydrotest, DFT
📌 Bản vẽ hoàn công & nghiệm thu lỗi
➡️ Hầu hết các dự án thất bại ở đây, chứ không phải tại công trường

—

🔑 Sự thật cuối cùng

QA xây dựng hệ thống. QC kiểm soát việc thực hiện.

Cùng nhau, họ chuyển đổi bản vẽ thành các đường ống vận hành đáng tin cậy, tuân thủ quy định.

Trong ngành Dầu khí / Lọc dầu / EPCC, quy trình này không phải là lý thuyết —
đây là cách chất lượng được thực hiện trên thực tế tại công trường.
