Các khái niệm chính
Siết chặt ốc vít phổ biến (như đai ốc khóa) tăng thêm lực cản trong quá trình siết chặt, yêu cầu mô-men xoắn bổ sung vượt quá giá trị lắp ráp tiêu chuẩn.
Mô-men xoắn quá mức hoặc thiếu có nguy cơ hỏng dây buộc, nới lỏng khớp hoặc bong tróc vật liệu.
Biểu đồ mô-men xoắn
Biểu đồ tiêu chuẩn cung cấp các giá trị được khuyến nghị dựa trên kích thước bu lông, cấp độ và độ bôi trơn.
Đối với ren thô hệ mét (được bôi dầu nhẹ, tải trọng bằng chứng 85%), các ví dụ bao gồm:
| Kích thước | Lớp 8.8 (Nm) | Lớp 10,9 (Nm) | Lớp 12.9 (Nm) |
|---|---|---|---|
| M5 | 7.0 | 10.0 | 11.7 |
| M6 | 11.8 | 17.0 | 19.9 |
| M8 | 28.8 | 41.3 | 48.3 |
| M10 | 57.3 | 81.8 | 95.7 |
Mẹo ứng dụng
Điều chỉnh tình trạng bôi trơn, vật liệu và ren, vì hệ số ma sát rất khác nhau (0,04–1,10).
Mô-men xoắn khác với lực căng, trực tiếp kéo căng dây buộc để tải trước chính xác.
Nếu bạn chưa bao giờ hiểu cách siết chặt ốc vít thì đây là cơ hội để bạn học cách siết chặt và chia sẻ kiến thức này với tất cả các kỹ thuật viên bảo trì của mình.
Lợi ích của việc siết chặt ốc vít:
Siết chặt ốc vít mang lại một số lợi ích, bao gồm:
Tính nhất quán: Đảm bảo ốc vít được siết chặt đến một mức độ cụ thể, giảm nguy cơ siết quá lỏng hoặc quá chặt.
Độ bền mối nối tối ưu: Tạo ra một mối nối chắc chắn, chống lại sự lỏng lẻo do rung động, giãn nở/co lại nhiệt hoặc các lực tác động từ bên ngoài.
Ngăn ngừa hư hỏng: Tránh gây ứng suất quá mức lên các bộ phận, kéo dài tuổi thọ của chúng và giảm nguy cơ hư hỏng sớm.
Bảo tồn vật liệu: Ngăn ngừa việc cần dùng lực quá mức có thể làm hỏng hoặc biến dạng các vật liệu được siết chặt.
Dễ bảo trì: Giảm nhu cầu siết chặt lại thường xuyên, tiết kiệm thời gian và nguồn lực về lâu dài.
Những lợi ích này đặc biệt quan trọng trong các ứng dụng quan trọng, nơi mà sự hỏng hóc của mối nối có thể dẫn đến hậu quả thảm khốc, chẳng hạn như trong ngành hàng không vũ trụ hoặc tất cả các nhà máy công nghiệp.
mô-men xoắn, rickysmithcmrp

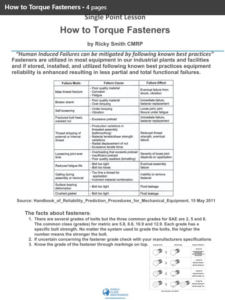

Single Point Lesson – How to Torque Fasteners.pdf
