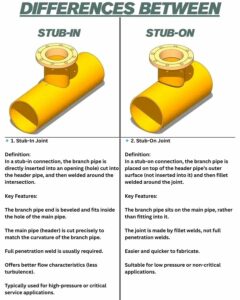

Stub-In và Stub-On trong thiết kế đường ống

Stub-in

• Một lỗ lớn hơn được khoan trên tiêu đề chính hoặc đường ống chạy.

• Đầu ống nhánh được tạo đường viền để vừa với lỗ này, kéo dài vào đường ống chính.

• Ống nhánh và ống chính được nối với nhau bằng một mối hàn đối đầu xung quanh lỗ.

• Thường được sử dụng khi kích thước ống nhánh nhỏ hơn một kích thước so với ống chính.

• Cung cấp độ bền mối hàn và khả năng chịu áp suất cao hơn do kết nối hàn đối đầu.

• Quá trình hàn và kiểm tra khó khăn hơn vì mối hàn nằm bên trong đường ống.

• Còn được gọi là kết nối “thiết lập”.

Stub-on

• Một lỗ có cùng kích thước với đường kính trong của ống nhánh được cắt ở tiêu đề (không phải kích thước ống chính).

• Đầu ống nhánh được tạo đường viền để vừa với bên ngoài lỗ, trên đường ống chính.

• Ống nhánh được hàn vào bên ngoài ống chính bằng cách sử dụng mối hàn phi lê.

• Thường được sử dụng khi ống nhánh bằng hoặc nhỏ hơn một kích thước so với ống chính.

• Quá trình hàn và kiểm tra dễ dàng hơn so với sơ khai.

• Có độ bền mối hàn và khả năng chịu áp suất thấp hơn so với sơ khai.

• Còn được gọi là kết nối “thiết lập”.

Tóm tắt

• Stub-in có ống nhánh được chèn vào ống chính, phù hợp với sự khác biệt về kích thước lớn hơn, mối hàn mạnh hơn và các ứng dụng áp suất cao hơn.

• Stub-on có ống nhánh nằm ở bên ngoài ống chính, dễ hàn hơn, nhưng áp suất yếu hơn và thấp hơn.

• Cả hai đều yếu hơn so với các tees và phụ kiện đầy đủ, thường bị giới hạn ở các dịch vụ áp suất và nhiệt độ thấp.

• Cả hai đều giảm thời gian và chi phí lắp đặt bằng cách chỉ yêu cầu một mối hàn so với ba mối hàn trên khớp nối tee truyền thống.

Giải thích ngắn gọn này bao gồm các điểm khác biệt chính và trường hợp sử dụng cho các kết nối đường ống Stub-In và Stub-On dựa trên nhiều tài liệu tham khảo từ các nguồn kỹ thuật đường ống hiện tại.​
