Phích cắm công nghiệp: Mã màu, tiêu chuẩn IS và xếp hạng Tiêu chuẩn IS/IEC 60309 (Phần 1 & 2)

13
Màu phích cắm công nghiệp

Phích cắm công nghiệp (thường được gọi là phích cắm IEC 60309 hoặc “CEE”) sử dụng màu vỏ tiêu chuẩn để biểu thị điện áp danh địnhtage và tần số, vì vậy bạn không thể cắm nhầm thiết bị vào mạch điện áp sai.

Màu phích cắm công nghiệp chính

Mã màu điển hình cho phích cắm và ổ cắm công nghiệp loại IEC là:

Màu phích cắm / ổ cắm Dải điện áp điển hình (AC, 50/60 Hz) Sử dụng phổ biến
Màu vàng 100–130 V Công cụ trang web 110 V, hệ thống điện áp thấp
Màu xanh lam 200–250 V 230 V một pha, công nghiệp nói chung
Đỏ 380–480 V Động cơ ba pha 400 V và nhà máy hạng nặng
Đen 500–690 V Công nghiệp cao thế, hàng hải / tàu thủy
trắng 40–50 V Điện áp rất thấp (ví dụ: điều khiển, các ứng dụng đặc biệt)
Màu tím 20–25 V Điện áp cực thấp, sử dụng đặc biệt
màu xanh lá >60–500 Hz Công suất tần số cao (ví dụ: máy bay, thiết bị đặc biệt)
Xám Bất kỳ vol nào kháctage / tần số Hệ thống tùy chỉnh hoặc phi tiêu chuẩn

Tại sao màu sắc lại quan trọng

  • Màu sắc là một phần của tiêu chuẩn IEC 60309 và được khớp với các cách bố trí chân và rãnh khóa khác nhau, vì vậy phích cắm 230 V màu xanh lam không thể vừa với ổ cắm 400 V màu đỏ.

  • Ở nhiều quốc gia (chẳng hạn như ở châu Âu và phần lớn châu Á), bạn sẽ thường thấy màu xanh lam cho 230 Vmàu đỏ cho 400 V 3 pha và màu vàng cho 110 V trên các công trường xây dựng.





⚡🔌 𝐈𝐧𝐝𝐮𝐬𝐭𝐫𝐢𝐚𝐥 𝐏𝐥𝐮𝐠 𝐒𝐚𝐟𝐞𝐭𝐲: 𝐊𝐧𝐨𝐰 𝐘𝐨𝐮𝐫 𝐂𝐨𝐥𝐨𝐮𝐫𝐬, Bảo vệ phích cắm của bạn! 🔌⚡
Sử dụng phích cắm sai không chỉ là một sai lầm—mà còn là một mối nguy hiểm nghiêm trọng. 🚫⚠️

Hiểu rõ mã màu đảm bảo vận hành an toàn và bảo vệ thiết bị.

🎨 Mã màu & Điện áp:

🟡 Vàng – 110–130V (Dụng cụ tại công trường)

🔵 Xanh dương – 200–250V (Một pha)

🔴 Đỏ – 380–415V (Ba pha)

🟢 Xanh lá cây – Nối đất 🌍

⚫ Đen – Điện áp cao (Sử dụng đặc biệt)

⚡ Dòng điện:

🔹 16A – Tải nhẹ
🔹 32A – Thiết bị cỡ trung bình
🔹 63A – Máy móc hạng nặng
🔹 125A – Công suất cao

🛡️ Tính năng an toàn:

💧 IP44/IP67 – Chống nước và bụi
🔩 Thiết kế chắc chắn và bền bỉ
🎯 Mã màu để tránh nhầm lẫn
⚖️ Xử lý tải an toàn

⚠️ Mẹo An toàn:
✔️ Chọn phích cắm phù hợp với điện áp
❌ Không bao giờ đổi phích cắm cho nhau
🌍 Đảm bảo nối đất đúng cách
📜 Chỉ sử dụng thiết bị đã được chứng nhận

🔥 Cắm đúng cách. Cắm đúng điện áp. Cẩn thận. 🔥

📢 #HSE #ElectricalSafety #IndustrialSafety #StaySafe #SafetyFirst #ConstructionSafety #HazardPrevention #WorkplaceSafety #ZeroHarm #SafetyAwareness ⚡🔌👷‍♂️

HSE, An toàn điện, An toàn công nghiệp, Giữ an toàn, An toàn là trên hết, An toàn xây dựng, Phòng ngừa nguy hiểm, An toàn nơi làm việc, Không gây hại, Nhận thức về an toàn

(5) Post | LinkedIn

(St.)

Kỹ thuật

BUỔI NÓI CHUYỆN AN TOÀN | AN TOÀN BẢNG ĐIỆN

20
BUỔI NÓI CHUYỆN AN TOÀN | AN TOÀN BẢNG ĐIỆN

An toàn bảng điện: Nói chuyện an toàn làm việc bảng điều khiển an toàn

Danh sách kiểm tra kiểm tra và an toàn bảng điện

100+ Buổi nói chuyện an toàn điện: nói chuyện PDF để đảm bảo an toàn …
Các bảng điện gây ra những rủi ro nghiêm trọng như điện giật, bỏng và tia chớp hồ quang, nhưng tuân theo các hướng dẫn của OSHA giúp người lao động an toàn trong quá trình kiểm tra hoặc bảo trì. Các cuộc nói chuyện về hộp công cụ củng cố các thực hành này trong các cuộc họp phi hành đoàn ngắn.

Các mối nguy hiểm chính

Các mạch được cấp điện có thể gây điện giật, bỏng hoặc nổ hồ quang khi tiếp cận các tấm từ 208V đến 480V. Các bảng điều khiển phải duy trì khả năng tiếp cận mà không có vật cản để cho phép phản ứng khẩn cấp nhanh chóng.

Sơ đồ giải phóng mặt bằng như thế này cho thấy các khoảng trống cần thiết để ngăn ngừa tai nạn trong quá trình làm việc.

Quy định khoảng trống

OSHA yêu cầu khoảng trống có chiều sâu ít nhất 36 inch, chiều rộng 30 inch và chiều cao 78 inch xung quanh các tấm pin dưới 600V. Không lưu trữ các vật dụng hoặc thiết bị trong các khu vực này; Sử dụng băng dính sàn để cảnh báo trực quan. Khe hở bên phù hợp với chiều rộng bảng điều khiển lớn hơn 30 inch.

Quy trình an toàn

Ngắt năng lượng bảng điều khiển trước bằng cách sử dụng khóa / tagout (LOTO) trước bất kỳ công việc nào, thậm chí là lật cầu dao. Chỉ những nhân viên có trình độ mới được kiểm tra hoặc mở bảng sau khi xác minh voltage vắng mặt. Thiết lập các chướng ngại vật và có một người giám sát an toàn sẵn sàng cho các trường hợp khẩn cấp.

PPE bắt buộc

Mặc quần áo được xếp hạng hồ quang, găng tay cách nhiệt, tấm che mặt và kính bảo hộ dựa trên danh mục nguy hiểm. PPE bảo vệ chống lại các vụ nổ hồ quang trong quá trình làm việc sống hoặc chết.

Công nhân trong thiết bị đèn flash hồ quang đầy đủ thể hiện sự bảo vệ thích hợp gần các bảng điều khiển trực tiếp.

Các phương pháp hay nhất

Kiểm tra voltage với các công cụ thích hợp trước khi chạm vào các bộ phận và thông báo cho người khác trước khi bắt đầu. Tiến hành các cuộc họp giao ban trước khi làm việc và tránh làm việc một mình trên các hệ thống được cung cấp năng lượng. Kiểm tra thường xuyên phát hiện sớm các vấn đề như dây lỏng lẻo.





⚡🚨 BUỔI NÓI CHUYỆN AN TOÀN | AN TOÀN BẢNG ĐIỆN 🚨⚡
Bảng điện là một trong những bộ phận quan trọng nhưng cũng tiềm ẩn rủi ro cao nhất trong bất kỳ môi trường công nghiệp, xây dựng hoặc cơ sở hạ tầng nào ⚙️🏗️. Chúng đóng vai trò là trung tâm phân phối điện ⚡, nhưng nếu không được quản lý đúng cách, chúng có thể nhanh chóng trở thành mối nguy hiểm nghiêm trọng ⚠️. Nhiều sự cố—bao gồm điện giật, phóng điện hồ quang, hỏa hoạn và nổ—bắt nguồn từ sự tương tác không an toàn với bảng điện 🔥💥.

🔍 Hiểu về Bảng Điện

Bảng điện (bảng phân phối điện) nhận nguồn điện đầu vào và phân phối an toàn đến các mạch điện, thiết bị và hệ thống ⚡➡️🔌.

Nó bao gồm các thành phần chính như:
Cầu dao ⚙️
Cầu chì 🔩
Bộ cách ly 🔌
Thanh dẫn điện 🔗
Rơle & công tắc 🎛️

⚠️ Các mối nguy hiểm cần lưu ý

Làm việc gần bảng điện tiềm ẩn những rủi ro nghiêm trọng:

⚡ Điện giật
💥 Phóng điện hồ quang / nổ hồ quang
🔥 Bỏng do các bộ phận mang điện
🔌 Cháy do đoản mạch hoặc quá tải
💣 Nổ do đấu nối sai
🛠️ Hư hỏng thiết bị do bảo trì kém
Những rủi ro này tăng lên đáng kể nếu việc kiểm tra kém, thiếu năng lực hoặc thực hành không an toàn 🚫

. 🛑 Tại sao an toàn bảng điện lại quan trọng

Các biện pháp kiểm soát an toàn hiệu quả giúp:

🧍 Ngăn ngừa thương tích gây tử vong và bỏng nặng
🔥 Tránh sự cố phóng điện hồ quang và hỏa hoạn
🏭 Bảo vệ thiết bị và hệ thống điện
⏱️ Giảm thời gian ngừng hoạt động và gián đoạn vận hành
📋 Đảm bảo tuân thủ các tiêu chuẩn an toàn

✅ Các biện pháp an toàn cần tuân theo
👷 Chỉ những người được ủy quyền và có năng lực mới được vận hành bảng điện
🔍 Kiểm tra tình trạng bảng điện trước khi sử dụng
🚪 Đảm bảo cửa/nắp bảng điện được đóng kín và cố định
💧 Giữ tay khô trước khi chạm vào công tắc/cầu dao
📏 Duy trì khoảng cách an toàn phía trước bảng điện
🧤 Sử dụng dụng cụ cách điện và thiết bị bảo hộ cá nhân phù hợp
🔒 Áp dụng LOTO (Khóa/Gắn thẻ) trước khi bảo trì
⚡ Nhắc nhở an toàn quan trọng

👉 Coi mọi bảng điện là CÓ ĐIỆN cho đến khi được chứng minh là an toàn ⚠️
👁️ Luôn cảnh giác | 🛠️ Làm việc an toàn | 🤝 Bảo vệ bản thân và những người khác

Một nền văn hóa an toàn vững mạnh được xây dựng dựa trên nhận thức, kỷ luật và trách nhiệm – chứ không chỉ là tuân thủ 📊. Mỗi hành động đều quan trọng trong việc ngăn ngừa sự cố và đạt được hiệu quả Không tai nạn gây thương tích (Zero-LTI) 🎯.

Hãy biến buổi nói chuyện an toàn hôm nay thành hành vi an toàn tại công trường 💪.

💬 Những biện pháp kiểm soát bổ sung hoặc bài học kinh nghiệm nào từ các dự án của bạn giúp cải thiện an toàn bảng điện? Hãy chia sẻ những hiểu biết của bạn 👇


#HSE #ElectricalSafety #ToolboxTalk #ArcFlash #LOTO #SafetyLeadership #ZeroLTI #IndustrialSafety #ConstructionSafety #RiskManagement #SafetyFirst

HSE, An toàn điện, Nói chuyện an toàn, Hồ quang điện, Khóa an toàn, Lãnh đạo an toàn, Không tai nạn gây thương tích (Zero LTI), An toàn công nghiệp, An toàn xây dựng, Quản lý rủi ro, An toàn là trên hết

(5) Post | LinkedIn





🛠 BUỔI NÓI CHUYỆN AN TOÀN: ⚡ AN TOÀN ĐIỆN (CAO ÁP)

“Điện im lặng nhưng chết người.”

1️⃣ Giới thiệu (Thu hút nhóm)
Hôm nay chúng ta sẽ tập trung vào một trong những mối nguy hiểm nhất và thường bị đánh giá thấp nhất tại bất kỳ công trường xây dựng và khai thác dầu khí nào — đó là điện.

Không giống như các mối nguy hiểm khác, điện không thể nhìn thấy, nghe thấy hoặc ngửi thấy — nhưng nó có thể giết người ngay lập tức.

Mỗi khi chúng ta làm việc gần các hệ thống, bảng điều khiển hoặc dây cáp đang hoạt động, chúng ta đều phải đối mặt với những rủi ro có thể gây thương tích nghiêm trọng hoặc tử vong chỉ trong vài giây.

Nhưng thực tế là —

👉 Hầu hết các sự cố điện đều hoàn toàn có thể phòng ngừa được.

Tin tốt là gì?

👉 Với việc cách ly đúng cách, các quy trình chính xác và công nhân được đào tạo, công việc điện có thể được thực hiện một cách an toàn và hiệu quả — mọi lúc.

2️⃣ Tại sao an toàn điện lại quan trọng
Công việc liên quan đến điện tiềm ẩn nhiều nguy hiểm, nếu không được kiểm soát sẽ nhanh chóng leo thang. Đó là:

◾ Hoạt động có rủi ro cao với hậu quả tức thì
◾ Thường có những mối nguy hiểm vô hình (dây điện trần, điện tích trữ)
◾ Phụ thuộc vào các quy trình nghiêm ngặt như cách ly và kiểm tra
◾ Cực kỳ nguy hiểm nếu làm tắt

📊 Kiểm tra thực tế quan trọng:

◾ Tai nạn điện thường dẫn đến thương tích nghiêm trọng hoặc bỏng nặng
◾ Nhiều tai nạn xảy ra trong các công việc thường ngày hoặc “nhanh chóng”
◾ Lỗi của con người — chứ không phải thiết bị — là nguyên nhân hàng đầu
👉 Nếu năng lượng không được kiểm soát, điện sẽ tìm đường đi — xuyên qua bạn.

3️⃣ Nguyên nhân phổ biến gây ra sự cố điện
Thành thật mà nói, những sự cố này xảy ra thường xuyên hơn mức cần thiết:
◾ Làm việc trên thiết bị đang hoạt động mà không cách ly
◾ Dụng cụ điện bị lỗi hoặc hư hỏng
◾ Nối đất kém hoặc thiếu
◾ Thiếu thiết bị bảo hộ cá nhân (bảo vệ chống hồ quang điện)
◾ Thiếu đào tạo hoặc ủy quyền
◾ Dây cáp bị hư hỏng hoặc hở
◾ Bỏ qua các biển báo cảnh báo và hệ thống khóa an toàn
◾ Kiểm tra và bảo trì kém
⚠️ Hầu hết các tai nạn điện xảy ra không phải do sự cố điện —

👉 mà do bỏ qua các quy tắc an toàn cơ bản.

4️⃣ Những sự cố này trông như thế nào?

Sự cố điện rất nghiêm trọng và thường gây ra những thay đổi lớn trong cuộc sống:

🔴 Điện giật gây ngừng tim
🔴 Nổ do hồ quang điện và bỏng nặng
🔴 Cháy nổ và hư hỏng thiết bị
🔴 Thương tích hoặc tàn tật vĩnh viễn
🔴 Tai nạn gây tử vong
👉 Trong nhiều trường hợp, những sự cố này có thể đã được ngăn ngừa bằng cách cách ly và kiểm soát đúng cách.

👉 5️⃣ Các bước phòng ngừa chúng ta có thể thực hiện ngay hôm nay
Hãy giữ mọi thứ đơn giản và hiệu quả:

✅ Luôn ngắt điện và cách ly thiết bị trước khi làm việc
✅ Áp dụng quy trình Khóa/Gắn thẻ (LOTO)
✅ Sử dụng dụng cụ và thiết bị cách điện
✅ Mặc đồ bảo hộ cá nhân (PPE) chống hồ quang điện phù hợp
✅ Kiểm tra cáp, dụng cụ và bảng điều khiển trước khi sử dụng
✅ Đảm bảo nối đất và liên kết đúng cách
✅ Chỉ cho phép nhân viên được đào tạo và ủy quyền thực hiện công việc điện
✅ Tuân thủ nghiêm ngặt tất cả các quy trình an toàn điện

👉 Luôn hỏi:
“Hệ thống này đã được cách ly, xác minh và an toàn để chạm vào chưa?”

6️⃣ Trách nhiệm của mọi người
👷 Giám sát viên:
✅ Đảm bảo áp dụng quy trình cách ly và LOTO
✅ Xác minh người lao động đã được đào tạo và ủy quyền
✅ Tiến hành đánh giá rủi ro đúng cách
✅ Thực thi việc tuân thủ PPE và an toàn
✅ Dừng ngay lập tức công việc không an toàn

(13) Post | LinkedIn

(St.)

Kỹ thuật

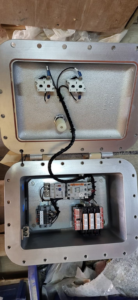

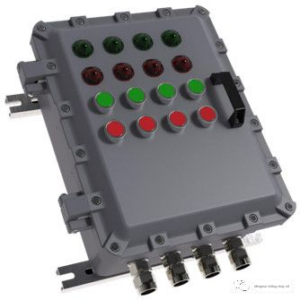

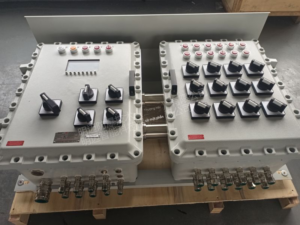

Kiểm tra hộp nối Ex (chống cháy nổ)

32
Kiểm tra Ex junction box

Kiểm tra hộp nối Ex (chống cháy nổ) đảm bảo an toàn trong các khu vực nguy hiểm bằng cách xác minh khả năng chứa tia lửa hoặc chịu được cháy nổ theo các tiêu chuẩn như IEC 60079 hoặc ATEX. Những cuộc kiểm tra này rất quan trọng đối với việc tuân thủ và ngăn ngừa rủi ro bắt lửa ở khu vực 1-2.

Các bước kiểm tra chính

Thực hiện theo các kiểm tra trực quan, chặt chẽ và chi tiết, thường theo tiêu chuẩn IEC 60079-17, bắt đầu bằng việc ngắt điện và xác nhận không có khí quyển dễ cháy nổ.

  • Kiểm tra bên ngoài xem có bị ăn mòn, hư hỏng hoặc mòn không; Kiểm tra các nắp vừa khít với không có khe hở trên 1/8 inch.

  • Kiểm tra tính toàn vẹn của các miếng đệm, vòng đệm và đệm cáp để đảm bảo tính toàn vẹn, sự xâm nhập của nước hoặc nới lỏng; xác minh xếp hạng IP và nhãn chống cháy như Ex d hoặc Ex e.

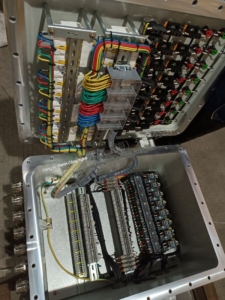

  • Vỏ mở (nếu an toàn) để xác nhận hệ thống dây điện an toàn, đầu cuối, nối đất và không có điểm nóng; Kiểm tra điện trở cách điện và tính liên tục của đất.

  • Xem xét các chứng nhận, vùng phù hợp đánh dấu (ví dụ: IIC T4) và tài liệu như chứng chỉ ATEX/IECEx.

Các vấn đề thường gặp được tìm thấy

Nước xâm nhập trong các tuyến hoặc hộp thường xuyên, cùng với các vòng đệm bị hỏng hoặc các kết nối lỏng lẻo, có thể làm mất hiệu lực bảo vệ.

Các miếng đệm không bị hư hại và nối đất thích hợp ngăn chặn sự xâm nhập của khí và hồ quang.

Nguyên tắc tần suất

Kiểm tra chi tiết 100% ban đầu trước khi vận hành; kiểm tra trực quan/đóng định kỳ (ví dụ: hàng năm); Mẫu chi tiết 3 năm một lần dựa trên rủi ro.





Bạn đến một địa điểm…

Bạn thấy một hộp nối #Ex với nhiều đầu nối #glands

Mọi thứ trông có vẻ “đã được lắp đặt”.

Nhưng câu hỏi thực sự là:

Bạn đang thực sự kiểm tra… hay chỉ đang nhìn?

Đối với người kiểm tra mới bắt đầu — hãy bắt đầu đơn giản

Khi bạn đứng trước một hộp như thế này, đừng suy nghĩ quá nhiều.

Tập trung vào các yếu tố cơ bản:

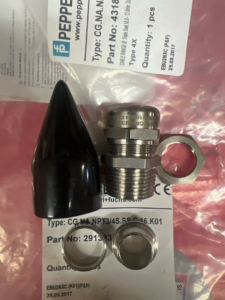

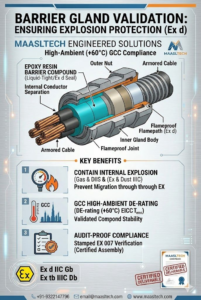

1. Độ kín của đầu nối cáp #CableGland

• Loại phù hợp với #Ex protection

• Siết chặt đúng cách (không bị lỏng)
• Không có ren bị hỏng hoặc nứt

2. Làm kín #IngressProtection

• Có khe hở nào không?

• Thiếu gioăng?

• Có dấu hiệu nước hoặc bụi xâm nhập không?

3. Tình trạng cáp #CableInspection

• Không có vết cắt/nứt
• Không có dấu hiệu quá nhiệt
• Uốn cong đúng cách (không gây áp lực lên đầu nối)

4. Nối đất & liên kết #Earthing

• Đầu nối được nối đất đúng cách
• Có sự liên tục
• Không có kết nối nối đất bị lỏng

5. Phù hợp với chứng nhận #IEC60079

• Ký hiệu trên hộp có khớp với khu vực không?

• Có phù hợp với khu vực và nhóm khí không?

Sai lầm phổ biến nhất của người mới bắt đầu

Họ cố gắng nhớ mọi thứ cùng một lúc…

Và bỏ sót những điều hiển nhiên.

Cách tiếp cận đúng đắn

Bắt đầu với những gì bạn có thể nhìn thấy và xác minh:

✔ Chắc chắn
✔ Được làm kín
✔ Không bị hư hại
✔ Đúng loại

Sau đó đi sâu hơn.

Thực tế tại hiện trường

Kiểm tra tốt không phải là về sự phức tạp…

Mà là về sự kỷ luật trong các bước kiểm tra đơn giản.

Bởi vì trong các khu vực nguy hiểm:

Chi tiết nhỏ nhất… cũng có thể là nguồn gây cháy.


#ExInspection #IECEx #CompEx #HazardousAreas #CableGland #InspectionBasics #OilAndGas #ElectricalSafety

Kiểm tra Ex, IECEx, CompEx, Khu vực nguy hiểm, Đầu nối cáp, Cơ bản về kiểm tra, Dầu khí, An toàn điện

(3) Post | LinkedIn





Khi đọc bất kỳ bảng tên Ex nào, một dòng có thể thay đổi hoàn toàn cách bạn đánh giá thiết bị:

#Nhóm_Khí-#Gas_Group.

Trong socket Appleton này, bạn có thể thấy:

Vùng 1 Loại I – Nhóm IIB + H₂

Thoạt nhìn, nhiều người bỏ qua điều này…
Nhưng đối với các kiểm tra viên, dòng này rất quan trọng.

#What_are_Gas_Groups-Nhóm_Khí_là_gì?

Theo tiêu chuẩn  #IEC 60079-0, khí được  #classifiedphân loại dựa trên mức độ dễ bắt lửa:

#IIA → Khí ít nguy hiểm hơn (#Propane)

#IIB → Khí có nguy cơ trung bình  (#Ethylene)

#IIC → Khí nguy hiểm nhất  (#Hydrogen,, Acetylene)

Quy tắc đơn giản

IIC là nguy hiểm nhất → sau đó là IIB → rồi đến IIA

Và đây là điểm mấu chốt:

✔ Thiết bị được xếp hạng IIC có thể được sử dụng trong IIB và IIA

✔ Thiết bị được xếp hạng IIB có thể được sử dụng trong IIA

❌ Nhưng KHÔNG được ngược lại

“IIB + H₂” nghĩa là gì?

Đây là điểm mà nhiều người nhầm lẫn.

Thông thường, hydro thuộc nhóm:

→ Nhóm IIC

Nhưng thiết bị này được đánh dấu:

IIB + H₂

#Meaning:-Ý nghĩa:

• Thiết bị được thiết kế để xử lý khí nhóm IIB
• VÀ đã được kiểm tra/phê duyệt cụ thể cho hydro

Vì vậy, thay vì ghi đầy đủ IIC, nhà sản xuất ghi rõ:

→ “Phù hợp với IIB + Hydro”

Điều này thường liên quan đến các hạn chế về thiết kế như:

• thiết kế đường dẫn lửa
• khoảng cách an toàn
• thể tích bên trong

#Why_does_this_matter_in_inspectionTại sao điều này quan trọng trong quá trình kiểm tra?

Vì việc chọn sai nhóm khí = nguy cơ cháy nổ thực sự.

Nếu khu vực của bạn chứa:

• Hydro → bạn phải kiểm tra cẩn thận
• Không phải tất cả thiết bị IIB đều an toàn trừ khi được đánh dấu +H₂

#What_should_you_do_as_an_inspector-Bạn nên làm gì với tư cách là người kiểm tra?

• Luôn so sánh phân loại khí trong khu vực với ký hiệu trên thiết bị
• Không bao giờ cho rằng IIB = an toàn cho Hydro
• Đọc kỹ toàn bộ nhãn mác — không đọc một phần


#Field_reality
Thực_tế_hiện_trường

Nhiều công trình lắp đặt đạt yêu cầu về mặt hình thức…
Nhưng lại không đạt yêu cầu về mặt kỹ thuật vì:

#Gas_group_mismatchKhông_phù_hợp_nhóm_khí

Và đây là điều mà chỉ có thanh tra viên được đào tạo mới phát hiện ra.


#IECEx #CompEx #GasGroups #HazardousAreas #ExplosionProtection #IIC #IIB #IIA #Hydrogen #ExInspection #IEC60079 #OilAndGas

IEC Ex, Comp Ex, Nhóm khí, Khu vực nguy hiểm, Bảo vệ chống cháy nổ, IIC, IIB, IIA, Hydro, Kiểm tra chống cháy nổ, IEC 60079, Dầu khí.

(2) Post | LinkedIn





‼️Hậu tố ‘U’ so với Hậu tố ‘X’‼️

Hầu hết các trường hợp không đạt Kiểm tra Chi tiết đều do sử dụng sai các hậu tố chứng nhận ‘U’ và ‘X’.

Đối với người không chuyên, đây chỉ là những chữ cái ở cuối số Chứng chỉ IECEx. Nhưng đối với một kiểm toán viên IEC 60079-17 được chứng nhận (Ex 008), những chữ cái này xác định các ràng buộc bắt buộc về an toàn cho cơ sở của bạn.

Dưới đây là phân tích kỹ thuật.

1. Hậu tố ‘U’: Linh kiện Ex (Chứng chỉ Linh kiện)

Chứng chỉ kết thúc bằng hậu tố ‘U’ là Chứng chỉ Linh kiện, được định nghĩa bởi IEC 60079-0. Đây không phải là chứng chỉ cho một sản phẩm hoàn chỉnh.

Định nghĩa: Linh kiện Ex là một mặt hàng được thiết kế để tích hợp vào một thiết bị hoàn chỉnh khác, nhưng không được thiết kế để sử dụng riêng lẻ trong khu vực nguy hiểm.

Đối tượng: Vỏ hộp rỗng (ví dụ: Chống cháy nổ Ex d hoặc An toàn tăng cường Ex e), các đầu nối cụ thể, hoặc các bộ phận riêng lẻ của một loại gioăng chuyên dụng như cơ chế bên trong phức tạp của gioăng chắn.

Quy định về hậu tố ‘U’: Một linh kiện Ex KHÔNG có xếp hạng Lớp nhiệt độ (T-Class) riêng. Điều này là do sự tăng nhiệt độ cuối cùng phụ thuộc hoàn toàn vào những gì được đặt bên trong hoặc cách lắp đặt.

🚫Bạn không thể lấy một hộp rỗng, được chứng nhận là ‘U’ và lắp đặt nó một cách độc lập như một hộp nối. Đây là một lỗi nghiêm trọng. Một “hộp rỗng” không có chứng nhận sản phẩm cuối cùng. Cách duy nhất để nó trở thành một sản phẩm an toàn, tuân thủ là khi toàn bộ cụm lắp ráp hoàn chỉnh (với các đầu nối và dây dẫn bên trong) trải qua quá trình xem xét thiết kế Xác minh Đơn vị (Ex 007) đầy đủ.🚫

2. Hậu tố ‘X’: Điều kiện sử dụng cụ thể (Chứng nhận sản phẩm)

Chứng nhận kết thúc bằng hậu tố ‘X’ là Chứng nhận Sản phẩm. Chứng nhận này xác nhận sản phẩm đã hoàn thiện và được kiểm tra, nhưng chứng nhận chỉ có hiệu lực khi đáp ứng các điều kiện bắt buộc cụ thể.

Định nghĩa: Một thiết bị hoàn chỉnh đã được kiểm tra và chứng nhận, nhưng tiêu chuẩn IEC 60079-0 quy định rằng phải đáp ứng một số giới hạn ứng dụng nhất định để khái niệm an toàn có hiệu lực.

Đối tượng: Các thiết bị hoàn chỉnh như bộ phát tín hiệu, bộ định vị thông minh, các cụm máy phân tích phức tạp hoặc các gói thiết bị dạng khung trượt.

Quy định về hậu tố ‘X’: Khi bạn thấy ký hiệu ‘X’, bạn PHẢI đọc hướng dẫn sử dụng của nhà sản xuất hoặc chính chứng nhận đó. Các điều kiện ràng buộc không nằm trên số chứng nhận; chúng được nêu chi tiết trong mô tả kỹ thuật.

Quan điểm của Maasltech Ex 008 (Kiểm tra chi tiết): Các kiểm toán viên của chúng tôi không chỉ đọc ký hiệu ‘X’. Chúng tôi chủ động xác minh rằng mọi điều kiện ‘X’ đều được đáp ứng đầy đủ trong quá trình lắp đặt tại chỗ.

Các điều kiện ‘X’ thường gặp trong các dự án tại UAE/Vùng Vịnh:

Giảm công suất do nhiệt độ môi trường (Tamb): Thiết bị có thể chỉ được chứng nhận đạt chuẩn T4 ở nhiệt độ môi trường +40°C. Tại UAE, thiết bị phải được lắp đặt ở nơi râm mát để giảm công suất cấp T xuống mức hoạt động ở nhiệt độ môi trường +60°C.

Nối đất: Một số thiết bị an toàn nội tại (Exia) có điều kiện ‘X’ yêu cầu kết nối trực tiếp với thanh nối đất chính của hệ thống an toàn nội tại, chứ không chỉ là nối đất vỏ tiêu chuẩn.

Lắp đặt: Thiết bị có thể yêu cầu hướng lắp đặt thẳng đứng cụ thể để đảm bảo luồng khí thổi chính xác và làm mát bên trong.

(3) Post | LinkedIn





Khi đọc nhãn Ex, nhiều người dừng lại ở:

Ex d / Vùng / Nhóm khí

Nhưng có một dòng lặng lẽ xác định mức độ bảo vệ thực sự:

#EPL (Mức độ bảo vệ thiết bị)

Trong máy dò khí này, bạn có thể thấy:

Ex db IIC T6 Gb

Hãy tập trung vào:


#Gb

#EPL là gì?

Theo #IEC60079-0, EPL xác định mức độ an toàn của thiết bị trong điều kiện sự cố.

Nó không chỉ là nơi bạn lắp đặt thiết bị…

Nó cho bạn biết bạn có bao nhiêu biên độ bảo vệ.

Mức độ bảo vệ EPL (Khí)

#Ga → Bảo vệ rất cao (Vùng 0)
#Gb → Bảo vệ cao (Vùng 1)
#Gc
→ Bảo vệ bình thường (Vùng 2)

 #Gb ở đây có nghĩa là gì?

Thiết bị này:

✔ Phù hợp với #Vùng 1- #Zone1
✔ Vẫn an toàn trong các sự cố dự kiến
✔ Được thiết kế để ngăn ngừa sự bắt lửa trong hoạt động bình thường + một số sự cố nhất định

Tại sao #EPL lại quan trọng trong việc kiểm tra?

Vì đôi khi:

• Khu vực được phân loại là  #Zone1
• Nhưng thiết bị được lắp đặt là  #Gc (mức Zone 2)

→ Nhìn bằng mắt thường thì mọi thứ đều ổn
→ Nhưng về mặt kỹ thuật thì không đạt tiêu chuẩn

Cách đọc đúng

Khi bạn thấy:

Ex db IIC T6 Gb

Phân tích:

#Exdb → Bảo vệ chống cháy nổ
#IIC → Nhóm khí cao nhất
#T6 → Cấp nhiệt độ
#Gb
→ Mức độ bảo vệ (phù hợp với Zone 1)

Thực tế

Hầu hết mọi người kiểm tra:

✔ Loại Ex
✔ Điện áp
✔ IP

Nhưng bỏ qua:

#EPL

Và đây là nơi xảy ra sai sót.

Là người kiểm tra, chúng ta không chỉ đối chiếu số Zone…

Chúng ta xác minh rằng mức độ bảo vệ của thiết bị phù hợp với mức độ rủi ro.

Vì trong các khu vực nguy hiểm:

Bảo vệ không phải là một nhãn mác… mà là một hệ thống phân cấp.


#IECEx #CompEx #HazardousAreas #ExplosionProtection #ExInspection #IEC60079 #EPL #Zone1 #Zone2 #GasDetection #OilAndGas

IECEx, CompEx, Khu vực nguy hiểm, Bảo vệ chống nổ, Kiểm tra chống nổ, IEC 60079, EPL, Vùng 1, Vùng 2, Phát hiện khí, Dầu khí

(2) Post | LinkedIn





Educational_post_only-Bài_viết_chỉ_mang_tính_giáo_dục.

Cái vỏ bọc cao su màu đen trên đầu gioăng này là gì…

và nó có thực sự cần thiết không?

Hãy làm rõ:

Đây không phải là một phần của hệ thống bảo vệ chống cháy nổ được chứng nhận.

Nó không phải là hệ thống bảo vệ #Ex.

Nó là một phụ kiện môi trường.

Mục đích của nó:

• Bảo vệ  #gland-gioăng khỏi bụi, cát, tia UV và nước bắn
• Kéo dài tuổi thọ của gioăng (đặc biệt là gioăng đàn hồi)
• Giảm ăn mòn trên ren và các bộ phận tiếp xúc
• Cải thiện hiệu suất IP trong môi trường khắc nghiệt

Bây giờ là điểm quan trọng:

Theo tiêu chuẩn-#IEC_standards:

#IEC 60079-14 (Lắp đặt):

Yêu cầu đặt ra đối với chính gioăng → loại đúng, chứng nhận, độ kín và tính toàn vẹn IP.

#IEC 60079-17 (Kiểm tra & Bảo trì):

Kiểm tra tập trung vào:

• Độ kín
• Độ kín
• Hư hỏng
• Ăn mòn
• Tính toàn vẹn IP

KHÔNG có yêu cầu nào quy định phải lắp đặt vỏ bọc cao su.

Vì vậy:

Có bắt buộc không?

Không.

Có hữu ích không?
Đúng vậy — đặc biệt là trong:
• Môi trường sa mạc (cát + tia cực tím)
• Ngoài khơi (muối + ăn mòn)
• Khu vực thường xuyên bị rửa trôi

Nhà sản xuất nói gì?

Hầu hết các nhà sản xuất đầu nối cáp (#CMP, #Hawke, #Peppers):

➡️ Vỏ bọc- #shroud là tùy chọn
➡️ Được khuyến nghị để bảo vệ môi trường
➡️ Không phải là một phần của chứng nhận #Ex

Vậy đây là tư duy kiểm tra- #inspection thực tế:

Thiếu vỏ bọc = KHÔNG phải là lỗi không phù hợp
Hư hỏng gioăng = KHÔNG phù hợp

Bây giờ câu hỏi dành cho bạn:

Bạn coi vỏ bọc là:

A) Yêu cầu quan trọng
B) Chỉ là thực hành tốt

Hãy chia sẻ kinh nghiệm thực tế-#field_experiencechứ không phải giả định.

#IEC60079 #ExInspection #HazardousArea #CableGland #ExplosionProtection #OilAndG #WeAreEnsign #PDO

IEC 60079, Kiểm tra Ex, Khu vực nguy hiểm, Đầu nối cáp, Bảo vệ chống nổ, Dầu khí, Chúng tôi là Ensign, PDO

(2) Post | LinkedIn





Bạn mở một hộp Exd

và thấy các bộ phận bên trong như công tắc tơ, đầu nối, rơle.

Một câu hỏi thường gặp:

Chúng ta có thể thay thế hoặc sửa đổi các bộ phận bên trong trong quá trình bảo trì không?

Câu trả lời ngắn gọn: Không phải lúc nào cũng vậy.

Một hộp #Exd không chỉ là một vỏ kim loại.

Nó là một hệ thống được chứng nhận.

Điều mà nhiều kỹ thuật viên nghĩ

“Nếu bộ phận bị hỏng, chỉ cần thay thế nó bằng một bộ phận tương tự.”

❌ Đây là nơi rủi ro bắt đầu.

Tiêu chuẩn quy định như thế nào

Theo tiêu chuẩn #IEC60079-1 và #IEC60079-17

• Thiết bị chống cháy nổ phải duy trì tình trạng chứng nhận ban đầu
• Các bộ phận bên trong là một phần của thiết kế đã được kiểm định kiểu loại
• Việc sửa đổi trái phép có thể làm mất hiệu lực chứng nhận Ex

Khi nào được phép thay thế?

✔ Cùng loại linh kiện
✔ Cùng mức công suất
✔ Cùng thông số kỹ thuật
✔ Được nhà sản xuất phê duyệt (hoặc tương đương được ghi chép lại)

Khi nào KHÔNG được phép?

❌ Thay đổi loại linh kiện
❌ Sinh nhiệt khác nhau
❌ Khoảng cách hoặc bố trí khác nhau
❌ Thêm linh kiện mới

Vì điều này có thể ảnh hưởng đến:

• Nhiệt độ bên trong
• Áp suất nổ
• Hiệu suất đường dẫn lửa

Điểm quan trọng mà hầu hết mọi người bỏ qua

Bên trong một hộp #Exd:

→ Ngay cả những thay đổi nhỏ cũng có thể ảnh hưởng đến cấp độ T

→ Hoặc tạo ra nguy cơ bắt lửa bất ngờ

Trước khi thay thế bất cứ thứ gì, hãy hỏi:

• Bộ phận này có được chứng nhận ban đầu bên trong hộp này không?

• Tôi có sự chấp thuận của nhà sản xuất không?

• Sự thay đổi này có ảnh hưởng đến nhiệt độ hoặc khoảng cách không?

Thực tế hiện trường

Nhiều hộp #Exd trông hoàn hảo từ bên ngoài…

Nhưng bên trong:

→ Đã được sửa đổi
→ Đã được đấu dây lại
→ “Tự chế”

Và đây là nơi bắt đầu những mối nguy hiểm thực sự.


#IECEx #CompEx #Exd #Flameproof #HazardousAreas #ElectricalInspection #Maintenance #IEC60079 #OilAndGas #ExplosionProtection

IECEx, CompEx, Exd, Chống cháy nổ, Khu vực nguy hiểm, Kiểm tra điện, Bảo trì, IEC 60079, Dầu khí, Bảo vệ chống nổ

(4) Post | LinkedIn





Trong quá trình #Kiểm Tra Ex-ExInspection,, một chi tiết thường bị bỏ qua…

Tình trạng bảng tên.

Nếu bảng tên:

➡️ Mờ
➡️ Bị ăn mòn
➡️ Bị sơn phủ
➡️ Hoặc không thể đọc được

Thì bạn không còn kiểm tra thiết bị được chứng nhận nữa…
Bạn đang kiểm tra thiết bị không rõ nguồn gốc.

📘 Các tiêu chuẩn nói gì?

🔹 IEC 60079-0 (Yêu cầu chung)

➡️ Điều khoản 29 (Ghi nhãn):

Thiết bị phải được ghi nhãn rõ ràng và bền, và các ghi nhãn phải vẫn dễ đọc trong quá trình sử dụng.

🔹 Tiêu chuẩn IEC 60079-17 (Kiểm tra & Bảo trì)

➡️ Điều khoản 4.3.2 (Tình trạng thiết bị):
Các ký hiệu ảnh hưởng đến an toàn phải có mặt và dễ đọc trong quá trình kiểm tra.

⚠️ Tại sao điều này quan trọng?

Nếu không có bảng tên dễ đọc, bạn sẽ mất thông tin:

• Loại bảo vệ (Ex d, Ex e, Ex i…)

• Nhóm khí (IIA, IIB, IIC)

• Cấp nhiệt độ (T1–T6)

• Độ phù hợp của EPL / Vùng

➡️ Ý nghĩa: Bạn không thể xác minh sự tuân thủ.

📋 Tác động của việc kiểm tra:

Đây KHÔNG phải là một lỗi nhỏ.

➡️ Đây là lỗi không phù hợp
➡️ Thường được phân loại là Lỗi nghiêm trọng (tùy thuộc vào đánh giá rủi ro)

📝 Nội dung cần ghi trong báo cáo:

Phát hiện:

Nhãn hiệu/bảng tên thiết bị không đọc được.

Tham chiếu:

Điều khoản 29 IEC 60079-0
Điều khoản 4.3.2 IEC 60079-17

Rủi ro:

Không thể xác minh xếp hạng chống cháy nổ và sự phù hợp với khu vực nguy hiểm.

Khuyến nghị:

Thay thế hoặc khôi phục bảng tên để đảm bảo đánh dấu rõ ràng và bền theo yêu cầu của IEC.

Suy nghĩ cuối cùng:

Nếu bạn không thể đọc được…

Bạn không thể tin tưởng nó.

#IEC60079 #IEC60079_0 #IEC60079_17 #ExInspection #HazardousArea #ExplosionProtection #OilAndGas #ElectricalInspection

IEC 60079, IEC 60079-0, IEC 60079-17, Kiểm tra chống cháy nổ, Khu vực nguy hiểm, Chống cháy nổ, Dầu khí, Kiểm tra điện

(4) Post | LinkedIn





🔍 Không phải tất cả các vỏ chống cháy nổ đều được chế tạo giống nhau.

Tiêu chuẩn IEC 60079 yêu cầu:

• Kích thước đường dẫn lửa tối thiểu

• Tiêu chuẩn khớp ren

• Khả năng chịu áp suất
Tại MAM:

✔ Độ dày thành vỏ đạt 16mm

✔ Vượt quá yêu cầu của IEC

✔ Được thiết kế cho môi trường rủi ro cao
Đối với các dự án EPC, biên độ kỹ thuật rất quan trọng.



(12) Post | LinkedIn





‼️Đầu nối cáp chống cháy nổ‼️

Khi nào đầu nối cáp tiêu chuẩn không đủ?

Một trong những “Lỗi nghiêm trọng” thường gặp nhất mà chúng tôi phát hiện trong các cuộc kiểm tra chi tiết Ex 008 liên quan đến việc lựa chọn sai đầu nối cáp cho các vỏ bọc chống cháy nổ (Ex d).

Nhiều người lắp đặt thường chọn đầu nối nén tiêu chuẩn vì chúng rẻ hơn và lắp đặt nhanh hơn. Tuy nhiên, theo tiêu chuẩn IEC 60079-14, “Đầu nối cáp chống cháy nổ” (có chứa hợp chất) thường là yêu cầu an toàn bắt buộc, chứ không phải là một sự lựa chọn xa xỉ.

➡️Đầu nối cáp chống cháy nổ là gì?

Không giống như đầu nối tiêu chuẩn kẹp chặt lớp vỏ ngoài của cáp, đầu nối cáp chống cháy nổ sử dụng một hợp chất epoxy chuyên dụng để bịt kín các lõi riêng lẻ của cáp. Điều này tạo ra một lớp bịt kín khí, chống cháy nổ bên trong chính đầu nối.

➡️Rủi ro “Di chuyển khí”

Lý do chính để sử dụng đầu nối cáp có lớp chắn là để ngăn ngừa sự di chuyển khí và truyền lửa.

Di chuyển khí: Khí dễ cháy có thể di chuyển qua các khoảng trống giữa các lõi đồng của cáp, biến cáp của bạn thành một “ống dẫn” mang khí dễ cháy nổ từ khu vực nguy hiểm vào khu vực an toàn (như phòng điều khiển).

Truyền lửa: Trong một vỏ chống cháy nổ, một vụ nổ bên trong tạo ra áp suất rất lớn. Nếu cáp không được bịt kín đúng cách bằng lớp chắn, ngọn lửa có thể “thổi xuyên” qua cáp, gây cháy không khí xung quanh.

➡️Sơ đồ lựa chọn: Khi nào BẮT BUỘC phải sử dụng?

‼️Theo tiêu chuẩn IEC 60079-14, bạn phải sử dụng đầu nối cáp có lớp chắn trên vỏ Ex d nếu‼️

✔️Nhóm khí là IIC (ví dụ: Hydro hoặc Axetylen).

✔️Thể tích vỏ lớn hơn 2 lít.

✔️Cáp không được “nén chặt” (nghĩa là các chất độn không đủ kín để ngăn dòng khí).

✔️Việc lắp đặt nằm trong Khu vực 1.

Nếu địa điểm của bạn ở Abu Dhabi hoặc Dubai xử lý khí Hydro và sử dụng các hộp nối lớn, thì đầu nối nén tiêu chuẩn có thể vi phạm chứng nhận của bạn.

➡️Cạm bẫy khi lắp đặt

Việc lắp đặt đầu nối chắn khí rất khó khăn. Hợp chất phải được trộn đúng cách, được thi công không có bọt khí và để khô trong 24 giờ.

🚫Cảnh báo: thường thấy các đầu nối chắn khí “trống rỗng” do nhà thầu quên sử dụng hợp chất, hoặc sử dụng đầu nối tiêu chuẩn trong khi cần có đầu nối chắn khí. Cả hai trường hợp đều làm mất hiệu lực khả năng bảo vệ Ex d và gây nguy hiểm cho toàn bộ nhà máy ⚠️

➡️Cách đảm bảo chứng nhận của bạn, chúng tôi thu hẹp khoảng cách giữa “Thiết kế dự án” và “Thực tế tại công trường”.

⏬️Thực hiện:

Kiểm tra lựa chọn đầu nối cáp: Xem xét danh sách vật tư (BOM) của bạn so với sơ đồ quy trình IEC 60079-14 trước khi mua.

Kiểm tra Ex 008: Xác minh rằng các đầu nối cáp không chỉ có mặt mà còn được lấp đầy đúng cách và được chứng nhận cho loại cáp cụ thể.

Báo cáo tính toàn vẹn tài sản: Đảm bảo Hồ sơ Khu vực Nguy hiểm (HAD) của bạn có bằng chứng về việc lựa chọn đầu nối cáp chính xác.

🛑Kết luận: An toàn hơn tốc độ

Việc chọn sai đầu nối cáp có thể tiết kiệm một giờ thời gian lắp đặt, nhưng nó có thể dẫn đến lệnh “Dừng công việc” trị giá hàng triệu đô la trong quá trình vận hành cuối cùng hoặc, tệ hơn, một sự cố đe dọa đến tính mạng.


#iec60079 #hazardousarea #hazardous #cable #glands #inspection #iec

iec 60079, khu vực nguy hiểm, nguy hiểm, cáp, đầu nối, kiểm tra, iec

(4) Post | LinkedIn

(St.)

Kỹ thuật

ELCB so với RCCB: Hiểu về các thiết bị bảo vệ điện

21

ELCB so với RCCB

ELCB (Bộ ngắt mạch rò rỉ đất) và RCCB (Bộ ngắt mạch dòng dư) đều là những thiết bị an toàn bảo vệ chống điện giật và lỗi, nhưng chúng hoạt động khác nhau.

Sự khác biệt chính

Đặc tính ELCB RCCB
Phương pháp phát hiện Điện áp-hoạt động (phát hiện voltage trên dây nối đất)  Hoạt động bằng dòng điện (phát hiện sự mất cân bằng giữa dòng điện sống và dòng điện trung tính)
Độ nhạy Ít nhạy hơn (ngưỡng 50-100V); cần kết nối đất  Độ nhạy cao (10-300mA); Không cần dây nối đất
Thời gian đáp ứng Chậm hơn (200-500ms)  Nhanh hơn (25-40ms)
Các ứng dụng Cài đặt cũ hơn  Hệ thống hiện đại để chống sốc / chống cháy tốt hơn

Sơ đồ này minh họa thiết lập cuộn dây điện áp của ELCB so với máy biến dòng của RCCB để so sánh trực quan rõ ràng.

ELCB so với RCCB: Hiểu về các thiết bị bảo vệ điện ⚡

An toàn điện rất quan trọng ở bất kỳ nơi làm việc hoặc nhà ở nào. Các thiết bị như ELCB và RCCB được sử dụng để bảo vệ mọi người khỏi bị điện giật và ngăn ngừa các mối nguy hiểm về điện.

ELCB (Cầu dao rò rỉ đất) là gì?

ELCB hoạt động bằng cách phát hiện dòng điện rò rỉ qua dây nối đất. Nếu dòng điện chạy qua một đường dẫn không mong muốn (như một người), nó sẽ ngắt mạch.

Hạn chế:

ELCB chỉ hoạt động khi hệ thống có kết nối nối đất đúng cách.

RCCB (Bộ ngắt mạch dòng rò) là gì?

RCCB hoạt động bằng cách so sánh dòng điện trong dây pha và dây trung tính. Nếu có sự mất cân bằng (rò rỉ), nó sẽ nhanh chóng ngắt mạch.

Ưu điểm:

RCCB nhạy hơn và đáng tin cậy hơn, và không chỉ phụ thuộc vào nối đất.

Nguyên lý hoạt động (Đơn giản):
• Điều kiện bình thường → Dòng điện trong dây pha = Dòng điện trong dây trung tính
• Điều kiện sự cố → Xảy ra sự mất cân bằng dòng điện
• RCCB/ELCB phát hiện rò rỉ → Ngắt nguồn điện ngay lập tức

Tại sao nó quan trọng đối với an toàn:

• Ngăn ngừa điện giật và tử vong do điện giật
• Giảm nguy cơ cháy nổ do điện
• Bảo vệ thiết bị khỏi hư hỏng
• Cần thiết cho nhà ở, công nghiệp và công trường xây dựng

Sự khác biệt chính: • ELCB → Hoạt động dựa trên rò rỉ nối đất
• RCCB → Hoạt động dựa trên sự mất cân bằng dòng điện (hiệu quả hơn)

Sử dụng các thiết bị bảo vệ thích hợp như RCCB là một bước quan trọng hướng tới an toàn điện và phòng ngừa rủi ro.

▶️ Video nâng cao nhận thức về an toàn: https://lnkd.in/eQTPh8DH


#ElectricalSafety #ELCB #RCCB #CircuitBreaker #WorkplaceSafety #IndustrialSafety #ConstructionSafety #EHS #HSE #SafetyCulture #RiskManagement #OccupationalSafety #FirePrevention #HazardIdentification #ZeroHarm #SafetyFirst #SafeWorkplace #EngineeringSafety

An toàn điện, ELCB, RCCB, Bộ ngắt mạch, An toàn nơi làm việc, An toàn công nghiệp, An toàn xây dựng, EHS, HSE, Văn hóa an toàn, Quản lý rủi ro, An toàn nghề nghiệp, Phòng cháy chữa cháy, Nhận diện mối nguy hiểm, Không gây hại, An toàn là trên hết, Nơi làm việc an toàn, An toàn kỹ thuật

(St.)
Kỹ thuật

Hệ thống dập lửa bằng khí

49
Hệ thống dập lửa bằng khí

Hệ thống khí trơ ANSUL® 300 Được thiết kế để đảm bảo an toàn …

Công nghệ chữa cháy khí trơ – cách thức hoạt động

Chi tiết Hệ thống dập lửa bằng khí | Xi lanh khí NAF | Làm thế nào để …
Hệ thống dập lửa bằng khí dập tắt đám cháy bằng cách sử dụng khí trơ hoặc khí hóa học không có nước hoặc cặn. Chúng lý tưởng để bảo vệ các thiết bị điện tử, trung tâm dữ liệu và tài liệu nhạy cảm.

Thành phần hệ thống

Các hệ thống này bao gồm bình chứa khí, van xả, đường ống, vòi phun, đầu báo cháy và bảng điều khiển để kích hoạt.

Máy dò giám sát khói hoặc nhiệt, kích hoạt cảnh báo và xả khí trong vài giây.

Các bình khí argon như thế này lưu trữ khí trơ để bảo vệ phòng máy chủ.

Nguyên tắc hoạt động

Hoạt động cho toàn bộ phòng (lấp đầy một không gian kín) hoặc ứng dụng cục bộ (nhắm mục tiêu trực tiếp vào đám cháy).
Các đám cháy được dập tắt bằng cách giảm oxy dưới 15%, hấp thụ nhiệt hoặc làm gián đoạn quá trình đốt cháy về mặt hóa học.

Các loại khí phổ biến

Kiểu Ví dụ Cơ chế
Chất làm sạch FM-200, Novec 1230 Phá vỡ hóa chất, an toàn cho không gian có người sử dụng
Khí trơ IG-541 (Inergen), IG-55 (Argonit), IG-100 (nitơ) Dịch chuyển oxy đến 10-12%

Các ứng dụng chính

Được sử dụng trong phòng máy chủ, cơ sở viễn thông, bảo tàng và trạm biến áp điện để tránh hư hỏng do nước.
Không cần dọn dẹp sau khi xả, giảm thiểu thời gian chết.



00 Hệ thống dập lửa bằng khí*

– *Tổng quan*:

– *Chất chữa cháy sạch*: FM-200 (HFC-227ea) là một loại khí sạch, không dẫn điện dùng để dập lửa.
– *Ứng dụng*: Được sử dụng trong các khu vực có thiết bị nhạy cảm, như trung tâm dữ liệu, bảo tàng và phòng thí nghiệm.

– *Cách thức hoạt động*:

– *Phóng ra*: FM-200 được phóng ra dưới dạng khí, làm ngập khu vực cần bảo vệ.

– *Dập tắt đám cháy*: Dập tắt đám cháy bằng cách loại bỏ nhiệt và can thiệp vào quá trình cháy.

– *Lợi ích chính*:

– *Không gây hư hại*: Không để lại cặn, giảm thiểu việc dọn dẹp và thiệt hại.

– *Tác dụng nhanh*: Nhanh chóng dập tắt đám cháy, giảm thiệt hại và thời gian ngừng hoạt động.

– *An toàn cho thiết bị*: An toàn cho thiết bị điện tử và thiết bị nhạy cảm.

*Hệ thống FM-200 bảo vệ tài sản quý giá và giảm thiểu sự gián đoạn!*

#FM200 #FireSuppression #CleanAgent #DataCenterSafety #FireProtection

FM-200, Dập tắt đám cháy, Chất làm sạch, An toàn trung tâm dữ liệu, Bảo vệ chống cháy

🚨 Yêu cầu về Công tắc Hủy bỏ cho Hệ thống Chữa cháy Chất sạch (NFPA 2001, Phiên bản 2022)
Công tắc Hủy bỏ là một thành phần an toàn quan trọng trong các hệ thống chất sạch (như Novec 1230 hoặc FM-200). Mục đích chính của nó là trì hoãn việc xả chất chữa cháy một cách thủ công nếu nhân viên vẫn còn ở bên trong khu vực được bảo vệ trong quá trình đếm ngược.
1️⃣ Yêu cầu về vị trí
Theo quy định, vị trí đặt công tắc cần phải mang tính chiến lược:
Trong khu vực được bảo vệ: Công tắc phải được lắp đặt bên trong khu vực nguy hiểm mà nó bảo vệ.Gần lối thoát hiểm: Công tắc thường được đặt cạnh cửa thoát hiểm chính.Sự hiện diện có chủ ý: Vị trí đặt công tắc phải yêu cầu người vận hành phải ở trong phòng trong khi giữ công tắc, đảm bảo việc trì hoãn là một hành động có ý thức và được giám sát.2️⃣ Logic vận hành (Loại an toàn)
Tiêu chuẩn NFPA quy định rất cụ thể về cách thức hoạt động của công tắc để ngăn chặn việc vô tình bỏ qua hệ thống vĩnh viễn:
Hoạt động an toàn: Công tắc phải là loại “tiếp điểm tức thời”.

Áp suất liên tục: Việc xả chỉ bị trì hoãn miễn là nút được giữ xuống.

Khôi phục ngay lập tức: Sau khi nhả nút, trình tự xả của hệ thống sẽ tiếp tục ngay lập tức (thường là từ điểm bị gián đoạn hoặc giai đoạn đếm ngược cuối cùng).

Lưu ý: Công tắc hủy trì hoãn việc xả; Nó không hủy bỏ sự kiện cháy.

3️⃣ Hạn chế tích hợp hệ thống
Theo NFPA 2001, công tắc hủy có phạm vi ảnh hưởng hạn chế và được xác định:
Không có khả năng đặt lại: Kích hoạt công tắc hủy không đặt lại hệ thống phát hiện cháy hoặc bảng điều khiển.

Tập ​​trung vào việc xả: Chức năng duy nhất của nó là ngắt mạch định thời của việc xả chất chữa cháy, chứ không phải xóa tình trạng báo động.

4️⃣ Mục tiêu an toàn chính
Việc tích hợp Công tắc hủy phục vụ bốn vai trò quan trọng:

An toàn tính mạng: Bảo vệ người cư trú có thể bị mắc kẹt hoặc bị trì hoãn trong quá trình sơ tán.

Giảm thiểu báo động giả: Cung cấp một “cơ chế an toàn” thủ công để ngăn chặn việc xả chất chữa cháy nếu phát hiện báo động giả.

Tiết kiệm tài nguyên: Ngăn chặn việc xả chất chữa cháy sạch không cần thiết (và tốn kém).

Kiểm soát phơi nhiễm: Giảm thiểu nguy cơ nhân viên hít phải chất chữa cháy ở nồng độ thiết kế. ✅ Mẹo thiết kế dành cho kỹ sư
Trong các hệ thống lắp đặt chuyên nghiệp, công tắc hủy thường được bố trí cùng với các thiết bị ngoại vi khác để quản lý tình huống khẩn cấp một cách trực quan:
Trạm điều khiển thủ công (để cung cấp khả năng điều khiển hoàn toàn bằng tay).

Hệ thống báo động bằng hình ảnh/âm thanh (để người vận hành biết trạng thái hệ thống).

Bảng điều khiển FACP/Bảng điều khiển kích hoạt (để theo dõi rõ ràng thời gian đếm ngược).

Đối với hệ thống chữa cháy FM-200 (HFC-227ea), tiêu chuẩn áp dụng là Tiêu chuẩn NFPA 2001 của Hiệp hội Phòng cháy chữa cháy Quốc gia – Tiêu chuẩn về Hệ thống Chữa cháy bằng Chất sạch. Các yêu cầu thực tiễn mà hầu hết các kỹ sư sử dụng để thiết kế/phê duyệt là:

1) Yêu cầu nồng độ thiết kế
Đối với FM-200, NFPA yêu cầu hệ thống phải đạt được nồng độ chữa cháy tối thiểu + hệ số an toàn:

Nguy hiểm loại A (phòng điện/phòng máy chủ/phòng điều khiển): thường từ 7,0% đến 7,9% theo thể tích

Nguy hiểm loại B (chất lỏng dễ cháy): nồng độ chữa cháy × 1,3 hệ số an toàn

Nồng độ thiết kế được chấp nhận phổ biến:

7,0% theo phê duyệt FM

7,44% theo thực tiễn UL

✅ Trong hầu hết các phòng điện, các nhà thiết kế sử dụng nồng độ FM-200 là 7%.

2) Giới hạn an toàn tối đa cho con người
NFPA 2001 giới hạn nồng độ vì FM-200 được sử dụng trong không gian có người:

NOAEL (Mức không gây tác dụng phụ): 9%

LOAEL (Mức gây tác dụng phụ thấp nhất): 10,5%

✅ Đối với các phòng có người ở bình thường, thiết kế phải duy trì nồng độ dưới 9% trừ khi có các biện pháp sơ tán đặc biệt.

3) Yêu cầu về thời gian xả
Các chất chữa cháy halogen như FM-200 phải được xả nhanh chóng:

95% tổng lượng chất chữa cháy được xả trong vòng 10 giây

✅ Điều này là bắt buộc đối với các tính toán thủy lực của vòi phun và đường ống.

4) Thời gian giữ/Thời gian lưu giữ
Sau khi xả:

Duy trì 85% nồng độ thiết kế trong tối thiểu 10 phút

✅ Điều này yêu cầu:

Kiểm soát rò rỉ trong phòng

Kiểm soát rò rỉ

Niêm phong cửa

Niêm phong các lỗ xuyên cáp

5) Kiểm tra tính toàn vẹn của phòng (Kiểm tra quạt cửa)

NFPA yêu cầu xác minh vỏ bọc:

Kiểm tra quạt để xác nhận thời gian lưu giữ

Niêm phong các đường rò rỉ

Đóng van điều tiết HVAC trong quá trình xả

✅ Nếu không đạt yêu cầu về tính toàn vẹn của phòng, thiết kế FM-200 được coi là chưa hoàn chỉnh.

6) Yêu cầu về van xả áp suất
Vì việc xả FM-200 tạo ra sự tăng áp suất:

Cần có van xả áp suất ở những nơi áp suất trong buồng có thể gây hư hại cho tường/trần nhà

7) Logic phát hiện & xả
Yêu cầu điển hình của NFPA:

Phát hiện khói đa vùng

Tự động xả sau khi xác nhận

Trạm xả thủ công

Công tắc hủy gần lối ra

Cảnh báo trước khi xả bằng âm thanh + hình ảnh

Thời gian trễ (thường là 10–30 giây) trước khi xả

8) Yêu cầu về bình chứa/đường ống
Chỉ sử dụng vòi phun được liệt kê

Bắt buộc phải tính toán thủy lực

Không được lệch đường ống nếu không tính toán lại

Giá đỡ đường ống cho tải trọng đẩy

9) Các phòng được bảo vệ bằng FM-200 điển hình

Sử dụng cho:

Trung tâm dữ liệu

Phòng UPS

Phòng thiết bị đóng cắt điện

Phòng viễn thông

Phòng điều khiển

Quy tắc thiết kế thực tế mà các kỹ sư thường áp dụng ✅
Đối với hầu hết các phòng điện:

Nồng độ FM-200 7% + xả 10 giây + thời gian giữ 10 phút + Kiểm tra tính toàn vẹn của phòng

Điều đó bao gồm 90% các phê duyệt.

🔥 Hệ thống chữa cháy FM-200 | Bảo vệ tài sản quan trọng mà không gây hư hại
Trong các môi trường quan trọng như trung tâm dữ liệu, phòng máy chủ, phòng điều khiển và các thiết bị điện, việc phòng cháy chữa cháy phải nhanh chóng, chính xác và không gây hư hại. Các hệ thống truyền thống như vòi phun nước có thể kiểm soát đám cháy — nhưng cũng có thể gây hư hại nghiêm trọng cho các thiết bị nhạy cảm.

Đây là lúc Hệ thống chữa cháy FM-200 trở nên thiết yếu.

FM-200 sử dụng Heptafluoropropane (HFC-227ea), một loại khí sạch được thiết kế để dập tắt đám cháy nhanh chóng mà không để lại cặn hoặc làm hỏng các linh kiện điện tử. Hệ thống này được sử dụng rộng rãi trong các hệ thống chữa cháy toàn diện, nơi phản ứng nhanh và bảo vệ tài sản là rất quan trọng.

⚙️ Vận hành hệ thống – Từng bước
Khi phát hiện đám cháy bằng đầu báo khói hoặc nhiệt:
1️⃣ Tín hiệu được truyền đến Bảng điều khiển báo cháy (FACP)

2️⃣ Chuông báo động trước khi xả chất chữa cháy được kích hoạt để cảnh báo nhân viên và cho phép sơ tán 🚨

3️⃣ Sau một khoảng thời gian trễ được cài đặt trước, hệ thống sẽ xả chất chữa cháy

4️⃣ FM-200 được xả từ các bình chứa khí nén qua các vòi phun

5️⃣ Khí hấp thụ nhiệt và làm gián đoạn quá trình cháy 🔥

📌 Đám cháy thường được dập tắt trong vòng ~10 giây, giảm đáng kể thiệt hại và thời gian ngừng hoạt động.

⚠️ Các yếu tố kỹ thuật quan trọng cần xem xét
Để hệ thống hoạt động hiệu quả trong trường hợp khẩn cấp:
✔️ Vỏ bảo vệ phải được niêm phong đúng cách để duy trì nồng độ khí cần thiết

✔️ Thiết kế và lắp đặt phải tuân thủ tiêu chuẩn NFPA 2001

✔️ Tiến hành kiểm tra tính toàn vẹn của phòng (kiểm tra quạt cửa) để xác nhận thời gian giữ khí

✔️ Đảm bảo phạm vi phủ sóng, phân vùng và khóa liên động của đầu dò chính xác
✔️ Thực hiện kiểm tra, thử nghiệm và bảo trì định kỳ (ITM) các bình khí, van và hệ thống điều khiển
👉 Độ tin cậy của hệ thống không chỉ phụ thuộc vào việc lắp đặt mà còn phụ thuộc vào việc xác minh và bảo trì liên tục.

🏗️ Ưu điểm chính của hệ thống FM-200

🔹 Dập tắt đám cháy nhanh chóng với thời gian phản hồi tối thiểu

🔹 Không để lại cặn – không cần dọn dẹp

🔹 An toàn cho các thiết bị điện và điện tử nhạy cảm

🔹 Không dẫn điện

🔹 Giảm thiểu thời gian ngừng hoạt động và gián đoạn vận hành

⚠️ Lưu ý quan trọng
Mặc dù FM-200 an toàn cho các không gian có người sử dụng trong giới hạn thiết kế, nhưng việc sơ tán ngay lập tức là bắt buộc trong quá trình xả chất chữa cháy do nguy cơ thay thế oxy và các vấn đề an toàn.

💡 Kết luận:

Hệ thống chữa cháy không chỉ là một thiết bị lắp đặt – mà còn là một rào cản kiểm soát rủi ro quan trọng.

Trong môi trường có giá trị cao, mỗi giây đều quý giá, và sự cố hệ thống là điều không thể chấp nhận được.

💬 Lần cuối cùng cơ sở của bạn tiến hành kiểm tra tính toàn vẹn của phòng hoặc kiểm tra chức năng đầy đủ của hệ thống chất chữa cháy sạch là khi nào?

#FireProtection #FM200 #FireSuppression #FireSafety #CleanAgent #DataCenterSafety #ElectricalSafety #HSE #NFPA2001 #Engineering #MEP #SafetyLeadership #ParthibanPandurangan

Phòng cháy chữa cháy, FM 200, Dập lửa, An toàn cháy, Chất chữa cháy sạch, An toàn trung tâm dữ liệu, An toàn điện, HSE, NFPA 2001, Kỹ thuật, MEP, Lãnh đạo an toàn, ParthibanPandurangan

🔥Bảo vệ chống cháy: FM-200

💡Mô tả chất chữa cháy tự động: FM-200

▶️ FM-200 (HFC-227ea) là chất chữa cháy sạch và cực nhanh, được thiết kế đặc biệt để bảo vệ hiệu quả các khu vực nhạy cảm mà không gây thiệt hại về tài sản. Khi phát hiện đám cháy, hệ thống sẽ giải phóng một loại khí không màu, không mùi, tác động tức thì thông qua hai cơ chế bổ sung:

1️⃣ Hấp thụ nhiệt: FM-200 nhanh chóng làm giảm nhiệt độ của đám cháy, ngăn chặn sự cháy trong vòng vài giây.

2️⃣ Ngăn chặn phản ứng hóa học của đám cháy: Nó tác động vào trung tâm của quá trình cháy, ngăn không cho ngọn lửa lan rộng.

➡️ Nhờ tác động kép này, việc dập tắt đám cháy gần như tức thì, hạn chế đáng kể thiệt hại, gián đoạn kinh doanh và rủi ro cho con người.

👍 Một chất chữa cháy sạch, an toàn và thân thiện với môi trường

✅️ FM-200 không để lại cặn, không tạo ra chất lắng đọng và không làm hỏng thiết bị điện tử hoặc vật liệu dễ vỡ. Do đó, đây là giải pháp lý tưởng cho các trung tâm dữ liệu, bảo tàng, phòng thí nghiệm, kho lưu trữ hoặc bất kỳ không gian nào khác mà nước hoặc hóa chất có thể gây ra thiệt hại đáng kể.

✅️ Ra đời từ mong muốn thay thế các chất chữa cháy halon cũ gây suy giảm tầng ozone, FM-200 được phát triển để cung cấp một giải pháp thân thiện với môi trường hơn, an toàn hơn và tuân thủ các quy định quốc tế.

✳️ BAHHOU HSE & TUÂN THỦ ✳️

🤔 Tại sao nên chọn hệ thống FM-200 tự động?

⚡ Dập lửa cực nhanh chỉ trong vài giây

🛡️ Bảo vệ tối ưu các thiết bị nhạy cảm

🧼 Không để lại cặn – không gây gián đoạn hoạt động không cần thiết

🌍 Giải pháp thân thiện với môi trường hơn

🔒 Độ tin cậy cao cho các khu vực quan trọng

🔥⚡🌍🛡️📡

💡Mặc dù vẫn được sử dụng rộng rãi trong nhiều hệ thống hiện có, FM-200 hiện đang đối mặt với sự giảm dần sản lượng ở một số khu vực trên thế giới. Sự giảm này liên quan đến các quy định quốc tế nhằm hạn chế các loại khí có tác động cao đến khí hậu, bao gồm cả FM-200. Mặc dù nó sẽ không biến mất ngay lập tức, nhưng việc tiếp cận nó đang trở nên phức tạp hơn và việc nạp lại ngày càng đắt đỏ. Các cơ quan môi trường đang khuyến khích việc áp dụng các giải pháp thay thế thân thiện với môi trường hơn, chẳng hạn như Novec™ 1230 hoặc khí trơ, cung cấp khả năng bảo vệ tương đương trong khi vẫn đáp ứng các yêu cầu môi trường hiện hành.

An toàn phòng cháy chữa cháy, FM-200, Chất chữa cháy sạch, Bảo vệ thiết bị, Hệ thống tự động, Phòng ngừa cháy, Đổi mới an toàn, Không gây hư hại, Môi trường, HSE

(St.)
Kỹ thuật

3 Trụ cột của Quản lý An toàn

34

3 Trụ cột của Quản lý An toàn

Ba trụ cột của quản lý an toàn cung cấp một khuôn khổ nền tảng để các tổ chức chủ động giảm thiểu rủi ro và thúc đẩy văn hóa an toàn. Trong khi các biến thể tồn tại giữa các ngành (như mô hình bốn trụ cột của hàng không), các mô hình ba trụ cột phổ biến nhấn mạnh khả năng lãnh đạo, quy trình chủ động và các yếu tố hành vi.

Mô hình ba trụ cột phổ biến

Một cách tiếp cận được tham khảo rộng rãi nhấn mạnh Thái độ, Hành vi và Cam kết là trụ cột cốt lõi.

  • Thái độ thúc đẩy sự cảnh giác chủ động và nhận thức về mối nguy hiểm của người lao động.

  • Hành vi chuyển tư duy thành hành động hàng ngày, như tuân theo các giao thức.

  • Cam kết, được dẫn dắt bởi ban lãnh đạo, đảm bảo đầu tư liên tục và củng cố văn hóa.

Khung thay thế

Quản lý an toàn thực phẩm sử dụng Thực hành tốt, Kiểm soát mối nguy và Cam kết quản lý.

  • Thực hành tốt bao gồm các tiêu chuẩn vệ sinh và sản xuất.

  • Kiểm soát mối nguy tập trung vào việc xác định rủi ro.

  • Cam kết quản lý xây dựng văn hóa dựa trên rủi ro.

Lợi ích ứng dụng

Các trụ cột này tích hợp để giảm thiểu sự cố thông qua sự ủng hộ của lãnh đạo, xử lý rủi ro có hệ thống và sự tham gia liên tục của nhân viên. Ví dụ, các hệ thống đẳng cấp thế giới ưu tiên tuân thủ cùng với sự thay đổi văn hóa để có kết quả bền vững.

🛡️ 𝟑 𝐏𝐢𝐥𝐥𝐚𝐫𝐬 𝐨𝐟 𝐚𝐧 𝐄𝐟𝐟𝐞𝐜𝐭𝐢𝐯𝐞 𝐒𝐚𝐟𝐞𝐭𝐲 𝐌𝐚𝐧𝐚𝐠𝐞𝐦𝐞𝐧𝐭 𝐒𝐲𝐬𝐭𝐞𝐦 🚧

🛑 Mạnh mẽ Công tác chuẩn bị và ứng phó khẩn cấp đảm bảo các cuộc diễn tập giả định hiệu quả, kế hoạch sơ tán, an toàn phòng cháy chữa cháy và sẵn sàng sơ cứu trong các tình huống khẩn cấp. 🚨🧯
🦺 Trang thiết bị bảo hộ cá nhân (PPE) và các tiện nghi phúc lợi phù hợp, bao gồm kiểm tra, vệ sinh và các quy định về sức khỏe người lao động, tạo ra một nơi làm việc an toàn và tuân thủ quy định. 👷‍♂️💧
⚡ Quản lý thiết bị, dụng cụ và điện an toàn với kiểm tra thường xuyên, chứng nhận TPI và quy trình LOTO giúp ngăn ngừa tai nạn và nguy hiểm. 🔧📋
🛡️ Xây dựng một Hệ thống Quản lý An toàn mạnh mẽ để tăng cường tuân thủ, giảm rủi ro và bảo vệ lực lượng lao động của bạn. 🚀

#SafetyManagementSystem #WorkplaceSafety #HSE #ISO45001 #ConstructionSafety #EmergencyPreparedness #PPE #ElectricalSafety #IndustrialSafety

Hệ thống Quản lý An toàn, An toàn Nơi làm việc, HSE, ISO 45001, An toàn Xây dựng, Chuẩn bị Khẩn cấp, PPE, An toàn Điện, An toàn Công nghiệp

(St.)
Kỹ thuật

Thực hành an toàn phòng tránh phóng điện hồ quang

68
Biện pháp an toàn phòng tránh phóng điện hồ quang

Thực hành an toàn phòng tránh phóng điện hồ quang tập trung vào việc ngăn ngừa sự cố điện được cấp điện và bảo vệ người lao động nếu xảy ra hồ quang. Chiến lược cốt lõi là xử lý tất cả các công việc điện như thể nó mang rủi ro hồ quang, đặc biệt là trên các hệ thống trên khoảng 50 V.

1. Bắt đầu với đánh giá mối nguy

  • Thực hiện phân tích nguy cơ tia chớp hồ quang (kiểu NFPA 70E) để tính toán năng lượng tới tại mỗi bảng điều khiển/thiết bị đóng cắt và xác định ranh giới chống sốc và tia chớp hồ quang.

  • Dán nhãn thiết bị với khoảng cách làm việc, mức năng lượng tới và danh mục PPE cần thiết để người lao động biết rủi ro trước khi mở bảng điều khiển.

2. Thiết kế và kiểm soát kỹ thuật

  • Nếu có thể, hãy ngắt điện cho thiết bị trước khi làm việc và tuân theo quy trình Lockout/Tagout (LOTO) nghiêm ngặt.

  • Sử dụng các thiết bị giới hạn dòng điện, thiết bị đóng cắt chống hồ quang, rơ le phát hiện sự cố hồ quang và cách điện, bảo vệ và rào cản được bảo trì tốt để giảm năng lượng sự cố và bảo vệ người vận hành.

3. Thực hành làm việc an toàn

  • Giữ khoảng cách làm việc an toàn với các dây dẫn tiếp xúc; Chỉ những nhân viên có trình độ, được đào tạo mới được vượt qua ranh giới tia chớp hồ quang, và sau đó chỉ có kế hoạch và PPE phù hợp.

  • Sử dụng các công cụ không phát tia lửa điện và nối đất bảo vệ tạm thời không tiếp xúc, đồng thời tránh tạo đường dẫn điện (ví dụ: đồ trang sức rời, dụng cụ không cách điện) xung quanh thiết bị mang điện.

4. Thiết bị bảo hộ cá nhân (PPE)

  • Mặc quần áo chống cháy (FR) có định mức hồ quang phù hợp với năng lượng tới được tính toán (ví dụ:ample, loại 1–4 kiểu NFPA 70E, thường bắt đầu từ khoảng 4 cal/cm²).

  • Thêm tấm che mặt hoặc mũ trùm đầu được xếp hạng hồ quang, kính bảo hộ, găng tay điện môi có bảo vệ da, balaclava định mức hồ quang, thiết bị bảo vệ thính giác và ủng định mức điện theo yêu cầu của đánh giá nguy hiểm.

5. Đào tạo và các trường hợp khẩn cấp

  • Đào tạo tất cả người lao động bị ảnh hưởng về các mối nguy hiểm do hồ quang, mức năng lượng, ranh giới tiếp cận, sử dụng PPE và thực hành làm việc an toàn, cùng với hô hấp nhân tạo và sơ cứu bỏng cơ bản để ứng phó sự cố.

  • Duy trì kế hoạch khẩn cấp bao gồm các bước ngắt điện nhanh chóng, quy trình cứu hộ và phối hợp ứng phó y tế để nạn nhân bị bỏng có thể được điều trị ngay lập tức.

Hiện tượng phóng điện hồ quang xảy ra trong mili giây

Một thợ điện đã mở bảng điện để kiểm tra mạch điện.

Hiện tượng phóng điện hồ quang xảy ra trong mili giây.

35.000°F. Nóng gấp bốn lần bề mặt mặt trời.

Anh ta sống sót. Nhưng đôi tay của anh ta thì không.

Đây là những gì phóng điện hồ quang gây ra—và hầu hết những người làm việc gần thiết bị điện không hiểu được rủi ro.

Phóng điện hồ quang = sự giải phóng đột ngột năng lượng điện qua không khí.

Nó xảy ra khi có khe hở điện áp cao và các dây dẫn bị đứt.

Kết quả? Bỏng độ ba, sóng áp suất, mảnh kim loại nóng chảy, ánh sáng chói mắt và âm thanh điếc tai.

Tất cả chỉ trong chưa đầy một giây.

📌Đây là những nguyên nhân gây ra hiện tượng này:

🔽Bụi bẩn và chất gây ô nhiễm trong bảng điều khiển
🔽Các mối nối lỏng lẻo tạo ra điện trở
🔽Thiết bị hỏng do tuổi tác hoặc hư hại
🔽Lỗi của con người trong quá trình bảo trì

Nguyên nhân cuối cùng là phổ biến nhất.

Ai đó mở bảng điều khiển đang hoạt động mà không tuân thủ quy trình khóa/gắn thẻ. Ai đó cho rằng mạch điện đã ngắt. Ai đó bỏ qua phân tích nguy cơ phóng điện hồ quang.

📌Đây là những gì thực sự bảo vệ bạn:

🔽Thiết bị bảo hộ cá nhân (PPE) chống hồ quang: Mặt nạ bảo hộ, găng tay cách điện, quần áo chống cháy. PPE thông thường sẽ không bảo vệ bạn ở nhiệt độ 35.000°F.

🔽Thực hiện quy trình LOTO mọi lúc: Khóa/gắn thẻ là bắt buộc. Ngắt điện trước khi chạm vào bất cứ thứ gì.

🔽Kiểm tra thiết bị thường xuyên: Bụi bẩn, các mối nối lỏng lẻo, các bộ phận bị mòn – hãy phát hiện chúng trước khi chúng gây ra sự cố.

🔽Khoảng cách làm việc an toàn: Tuân theo tiêu chuẩn IEEE/NFPA 70E. Khoảng cách là tuyến phòng thủ đầu tiên của bạn.

🔽Phân tích và dán nhãn nguy cơ phóng điện hồ quang. Nắm rõ mức năng lượng sự cố. Dán nhãn cho mọi bảng điều khiển. Đào tạo mọi công nhân.

Hầu hết các công trường coi công việc điện là việc thường ngày.

Mỗi bảng điều khiển bạn mở ra đều có thể thay đổi cuộc đời bạn.

Phóng điện hồ quang không báo trước. Nó không cho cơ hội thứ hai.

Nhóm của bạn có biết mức năng lượng sự cố của thiết bị mà họ đang làm việc không?

Nếu câu trả lời là không, hãy bắt đầu từ đó.

Hãy chia sẻ các biện pháp an toàn phóng điện hồ quang của bạn bên dưới — những hiểu biết của bạn có thể ngăn chặn một ngày tồi tệ nhất của ai đó.

Thử thách giao tiếp lớn nhất của bạn với tư cách là một chuyên gia HSE là gì?

Bạn đã vượt qua nó như thế nào?

Hãy chia sẻ suy nghĩ của bạn bên dưới



#SaviyorSafetySolution #VishalManocha #Careerdwar #ElectricalSafety #EHS #ArcFlash #WorkplaceSafety #LOTO

Giải pháp an toàn Saviyor, Vishal Manocha, Người lùn nghề nghiệp, An toàn điện, EHS, Arc Flash, An toàn nơi làm việc, LOTO

An toàn chống phóng điện hồ quang: Quản lý một trong những mối nguy hiểm điện nghiêm trọng nhất

⚡ Phóng điện hồ quang là sự giải phóng đột ngột năng lượng điện qua không khí, do lỗi hoặc đoản mạch gây ra. Kết quả là một vụ nổ dữ dội với nhiệt độ, áp suất, ánh sáng và âm thanh cực mạnh, có khả năng gây bỏng nặng, mù lòa, tổn thương thính giác và tử vong chỉ trong vài mili giây.

Sự cố phóng điện hồ quang không phải là ngẫu nhiên. Chúng thường là hậu quả của những điểm yếu trong thiết kế, đánh giá rủi ro không đầy đủ, bảo trì kém hoặc các thao tác làm việc không an toàn xung quanh các hệ thống điện đang hoạt động.

🚨 Các mối nguy hiểm chính do hồ quang điện bao gồm:

Nhiệt độ cực cao (lên đến 19.000°C)
Áp suất nổ và kim loại nóng chảy bắn ra
Ánh sáng mạnh gây tổn thương mắt
Khói độc và nguy cơ cháy lan

🔍 Các nguyên nhân phổ biến gây ra sự cố hồ quang điện:

Làm việc trên thiết bị đang hoạt động mà không có lý do chính đáng
Đánh giá rủi ro hồ quang điện và dán nhãn không đầy đủ
Thiếu bảo trì và kiểm tra thiết bị
Sử dụng dụng cụ không phù hợp hoặc phương pháp làm việc không chính xác
Thiếu đào tạo và năng lực

🛠️ Kiểm soát rủi ro hồ quang điện hiệu quả đòi hỏi phương pháp tiếp cận theo thứ bậc:

Loại bỏ: Ngắt điện thiết bị bất cứ khi nào có thể
Kiểm soát kỹ thuật: Thiết bị đóng cắt chống hồ quang, thiết bị giới hạn dòng điện, phối hợp hệ thống phù hợp
Kiểm soát hành chính: Nghiên cứu hồ quang điện, dán nhãn, giấy phép làm việc, quy trình làm việc an toàn
Thiết bị bảo hộ cá nhân (PPE): Quần áo chống hồ quang, tấm chắn mặt, găng tay và dụng cụ cách điện (tuyến phòng thủ cuối cùng)

📋 Từ góc độ lãnh đạo HSE, an toàn hồ quang điện đòi hỏi:

Nghiên cứu hồ quang điện chính thức và tính toán năng lượng sự cố
Các quy tắc an toàn điện rõ ràng phù hợp với tiêu chuẩn quốc tế
Phân công công nhân điện dựa trên năng lực
Tích hợp mạnh mẽ giấy phép làm việc và quy trình khóa/thẻ an toàn (LOTO)
Cam kết rõ ràng của lãnh đạo đối với văn hóa “ngắt điện trước”

🎯 An toàn hồ quang điện không chỉ là vấn đề điện mà còn là trách nhiệm quản lý rủi ro có hậu quả nghiêm trọng. Ngăn ngừa sự cố hồ quang điện đòi hỏi hệ thống kỷ luật, con người có năng lực và kỳ vọng kiên định của lãnh đạo.

Bảo vệ người lao động khỏi nguy hiểm hồ quang điện là thước đo của quản trị an toàn trưởng thành và sự xuất sắc trong hoạt động.



#ArcFlashSafety #ElectricalSafety #HSELeadership #HighRiskWork #PermitToWork #LOTO #RiskManagement #SafetyCulture #ISO45001

An toàn hồ quang điện, An toàn điện, Lãnh đạo HSE, Công việc rủi ro cao, Giấy phép làm việc, LOTO, Quản lý rủi ro, Văn hóa an toàn, ISO 45001

Vậy đấy các bạn…

Nó diễn ra nhanh và dữ dội…

Hiện tượng phóng điện hồ quang là sự giải phóng đột ngột năng lượng điện vào không khí khi xảy ra sự cố. Nó có thể xảy ra trong vài mili giây—nhanh hơn cả phản ứng của bạn.

⚠️ Tại sao nó lại nguy hiểm đến vậy
Nhiệt độ có thể đạt tới 35.000°F (nóng hơn bề mặt mặt trời)
Gây bỏng nặng ngay lập tức
Tạo ra sóng xung kích có thể hất tung người lao động
Tạo ra ánh sáng mạnh → gây tổn thương mắt hoặc mù lòa
Có thể gây cháy quần áo và các vật liệu gần đó

🧠 Nguyên nhân thường gặp
Làm việc trên thiết bị đang có điện
Bảo trì kém hoặc các bộ phận bị lỗi
Làm rơi dụng cụ hoặc tiếp xúc ngẫu nhiên
Kết nối lỏng lẻo hoặc lớp cách điện bị hư hỏng

🦺 Cách phòng ngừa
Ngắt điện bất cứ khi nào có thể (LOTO)
Mặc đồ bảo hộ cá nhân (PPE) chống hồ quang phù hợp
Duy trì khoảng cách tiếp cận an toàn
Sử dụng dụng cụ và thiết bị bảo hộ phù hợp
Tuân thủ hướng dẫn NFPA 70E
Lập kế hoạch công việc—đừng vội vàng

(St.)
Kỹ thuật

An toàn Lao động

100

An toàn lao động

An toàn lao động đề cập đến hệ thống chính sách, thủ tục và tiêu chuẩn được thiết kế để ngăn ngừa tai nạn, thương tích và rủi ro sức khỏe tại nơi làm việc cho nhân viên và bất kỳ ai bị ảnh hưởng bởi môi trường làm việc. Đây là một thành phần cốt lõi của An toàn và Sức khỏe Nghề nghiệp (OHS), tập trung vào việc tạo điều kiện thực hiện công việc mà không có rủi ro đối với sức khỏe thể chất hoặc tinh thần.​

Các mục tiêu chính của an toàn lao động bao gồm:

  • Duy trì và nâng cao sức khỏe và năng lực của người lao động

  • Cải thiện môi trường làm việc để loại bỏ hoặc kiểm soát các mối nguy hiểm

  • Phát triển văn hóa và thực hành tại nơi làm việc ưu tiên an toàn và tạo điều kiện cho hoạt động trơn tru, hiệu quả.​

Các chương trình an toàn lao động hiệu quả liên quan đến việc thường xuyên đánh giá các mối nguy hiểm tại nơi làm việc, truyền đạt rõ ràng các chính sách an toàn, thực hiện kiểm soát rủi ro, đào tạo toàn diện và khuyến khích đối thoại cởi mở để báo cáo các mối quan tâm. Tuân thủ các tiêu chuẩn liên quan (như quy định ISO 45001 và OSHA) là rất quan trọng trong việc thiết lập và duy trì văn hóa an toàn mạnh mẽ.​

Các quy định toàn cầu và quốc gia, chẳng hạn như Đạo luật An toàn và Sức khỏe Nghề nghiệp (OSH) năm 1970 ở Hoa Kỳ, yêu cầu người sử dụng lao động cung cấp nơi làm việc không có các mối nguy hiểm được công nhận và yêu cầu cả người sử dụng lao động và nhân viên tuân theo các tiêu chuẩn an toàn để ngăn ngừa tác hại. Đánh giá thường xuyên, sự tham gia của nhân viên và cải tiến liên tục là không thể thiếu để duy trì hiệu suất an toàn lao động cao.​





Hitlar Kumar Patel

1. An toàn Lao động

Ý nghĩa: Người lao động có nơi làm việc không có nguy hiểm.

Ví dụ: Công trường xây dựng có giàn giáo (Mã số: 10 … 🔹 2. An toàn quy trình (Process Safety)

Nghĩa: Nguy hiểm (Hazardous) quy trình thiết bị có thể gây ra tai nạn.

Ví dụ: Cơ sở dầu khí cần giám sát rò rỉ khí.

🔹 3. An toàn phòng cháy chữa cháy (Process Safety)

Nghĩa: Phát hiện sự cố khẩn cấp.

Ví dụ: Máy dò khói hoặc diễn tập phòng cháy chữa cháy.

🔹 4. An toàn điện (विद्युत सुरक्षा)

Ý nghĩa: Nguy hiểm về điện đối với công nhân và thiết bị ko bachana.

Ví dụ: Panel pe bảo trì karne se pehle tắt nguồn kar dena.

🔹 5. An toàn hóa chất (रासायनिक सुरक्षा)

Ý nghĩa: Hóa chất độc hại không được xử lý an toàn, cất giữ karna.

Ví dụ: Axit aur kiềm alag-alag rakhna kho me.

🔹 6. An toàn môi trường (पर्यावरण सुरक्षा)

Ý nghĩa: Hoạt động nơi làm việc se môi trường ko nuksan na ho.

Ví dụ: Máy tách dầu-nước lagana taaki paani pradushan na ho

🔹 7. An toàn công thái học (शारीरिक सुविधा सुरक्षा)

Ý nghĩa: Shair par căng thẳng và mệt mỏi se bachav.

Ví dụ: Tải nặng bằng tay uthane ke bajaye hỗ trợ cơ khí ka sử dụng karna.

🔹 8. An toàn Giao thông & Đường bộ (सड़क एवं परिवहन सुरक्षा)

Ý nghĩa: Tai nạn liên quan đến xe cộ se bachav.

Ví dụ: Sử dụng đai an toàn để kiểm soát tốc độ aur đảm bảo karna.

🔹 9. An toàn bức xạ (विकिरण सुरक्षा)

Ý nghĩa: Bảo vệ bức xạ không ion hóa bằng cách ion hóa.

Ví dụ: NDT kiểm tra giao thức an toàn của tôi theo karna.

🔹 10. An toàn Máy móc & Thiết bị (मशीन और उपकरण सुरक्षा)

Ý nghĩa: Máy móc vận hành an toàn và bảo trì.

Ví dụ: Hệ thống khóa pehle sửa chữa băng tải sử dụng karna.

#SafetyFirst #WorkplaceSafety #HealthAndSafety #SafetyAwareness #SafetyMatters #StaySafe #ZeroAccident #SafeWorkEnvironment #BeSafeAtWork #SafetyForAll #SafetyTraining #SafetyCulture #OccupationalSafety #WorkplaceProtection #ProcessSafety #IndustrialSafety #ConstructionSafety #HazardPrevention #WorkplaceHazards #EmployeeSafety #FireSafety #ElectricalSafety #FirePrevention #FireDrill #EmergencyResponse #NoShortCircuit #SafeElectricWork #FireExtinguisherReady #ChemicalSafety #HazardousMaterial #SafeChemicalHandling #EnvironmentalSafety #EcoFriendlyWorkplace #PollutionControl #SustainableSafety #GreenWorkplace #ErgonomicSafety #MachineSafety #EquipmentSafety #WorkSmart #ReduceInjury #SafeOperation #MaintenanceSafety #LockoutTagout #RoadSafety #TransportSafety #SafeDriving #DriveSafe #SeatbeltOn #SpeedControl #VehicleInspection #RadiationSafety #NDTSafety #RadiationProtection #SafeTesting #RadiationAwareness #SafetyWeek #NationalSafetyDay #EHS #HSE #OSH #SafetyCampaign #SafetyCommitment #WorkSafeLiveSafe

An toàn là trên hết, An toàn nơi làm việc, Sức khỏe và an toàn, Nhận thức về an toàn, An toàn là quan trọng, Giữ an toàn, Không tai nạn, Môi trường làm việc an toàn, An toàn tại nơi làm việc, An toàn cho tất cả, Đào tạo an toàn, Văn hóa an toàn, An toàn nghề nghiệp, Bảo vệ nơi làm việc, An toàn quy trình, An toàn công nghiệp, An toàn xây dựng, Phòng ngừa nguy hiểm, Nguy hiểm nơi làm việc, An toàn nhân viên, An toàn phòng cháy, An toàn điện, Phòng cháy, Diễn tập phòng cháy, Phản ứng khẩn cấp, Không chập mạch, Công việc điện an toàn, Sẵn sàng sử dụng bình chữa cháy, An toàn hóa chất, Vật liệu nguy hiểm, Xử lý hóa chất an toàn, An toàn môi trường, Nơi làm việc thân thiện với môi trường, Kiểm soát ô nhiễm, An toàn bền vững, Nơi làm việc xanh, An toàn công thái học, Máy móc An toàn, An toàn thiết bị, WorkSmart, Giảm thiểu thương tích, Vận hành an toàn, An toàn bảo trì, Khóa thẻ, An toàn đường bộ, An toàn giao thông, Lái xe an toàn, Lái xe an toàn, Thắt dây an toàn, Kiểm soát tốc độ, Kiểm tra xe, An toàn bức xạ, An toàn NDT, Bảo vệ bức xạ, Kiểm tra an toàn, Nhận thức về bức xạ, Tuần lễ an toàn, Ngày an toàn quốc gia, EHS, HSE, OSH, Chiến dịch an toàn, Cam kết an toàn, Làm việc an toàn Sống an toàn

(St.)

Kỹ thuật

KIỂM TRA ĐIỆN TRỞ CÁCH ĐIỆN (IR) – KIỂM TRA CHẤT LƯỢNG VÀ AN TOÀN QUAN TRỌNG TRONG HỆ THỐNG ĐIỆN

183

KIỂM TRA ĐIỆN TRỞ CÁCH ĐIỆN (IR) – KIỂM TRA CHẤT LƯỢNG VÀ AN TOÀN QUAN TRỌNG TRONG HỆ THỐNG ĐIỆN

Kiểm tra điện trở cách điện (IR) là một kiểm tra chất lượng và an toàn quan trọng trong hệ thống điện để đo khả năng chống rò rỉ dòng điện của vật liệu cách điện. Nó đóng một vai trò quan trọng trong việc đảm bảo an toàn, độ tin cậy và tuổi thọ của thiết bị điện bằng cách phát hiện các điểm yếu cách điện có thể dẫn đến lỗi, hỏng hóc thiết bị hoặc các điều kiện nguy hiểm như điện giật và hỏa hoạn.

  • : Nó ngăn ngừa các mối nguy hiểm về điện bằng cách xác định sự xuống cấp của cách điện do độ ẩm, ô nhiễm, lão hóa, hư hỏng cơ học hoặc ứng suất điện.

  • : Phát hiện sớm các lỗi cách điện giúp tránh thời gian ngừng hoạt động, sửa chữa và hỏng hóc thảm khốc tốn kém.

  • : Kiểm tra IR thường xuyên đảm bảo tuân thủ các tiêu chuẩn công nghiệp (ví dụ: IEEE, IEC) và duy trì độ tin cậy của hệ thống, đặc biệt là trong các lĩnh vực quan trọng như khai thác mỏ, sản xuất và xây dựng.

  • Trước tiên, thiết bị được ngắt kết nối khỏi nguồn điện và cách ly để đảm bảo an toàn.

  • Điện áp DC cao (thường là 500V, 1000V hoặc cao hơn tùy thuộc vào thiết bị và tiêu chuẩn) được áp dụng trên lớp cách điện bằng cách sử dụng máy kiểm tra điện trở cách điện hoặc megohmmeter.

  • Thiết bị đo dòng điện rò rỉ và tính toán điện trở cách điện, thường được biểu thị bằng megohms (MΩ).

  • Nhiều mức điện áp có thể được kiểm tra để đánh giá hiệu suất cách điện trong các điều kiện khác nhau.

  • Kết quả được so sánh với các giá trị hoặc tiêu chuẩn cơ sở để xác định điện trở cách điện.

  •  cho thấy cách điện tốt với rò rỉ dòng điện tối thiểu.

  •  hiệu khả năng cách điện bị tổn hại, làm tăng nguy cơ đoản mạch, sốc và hỏa hoạn.

  • Theo dõi xu hướng theo thời gian là rất quan trọng vì điện trở cách điện thường giảm dần, cho phép bảo trì phòng ngừa trước khi hỏng hóc xảy ra.

  • Kiểm tra nên được thực hiện trong quá trình lắp đặt (kiểm tra bằng chứng), bảo trì định kỳ và sau khi sửa chữa để đảm bảo an toàn và hiệu suất liên tục.

  • Cách ly và sử dụng thiết bị bảo hộ cá nhân (PPE) đúng cách là bắt buộc để tránh nguy cơ điện trong quá trình thử nghiệm.

  • Các yếu tố môi trường như nhiệt độ và độ ẩm có thể ảnh hưởng đến kết quả đọc, vì vậy cần lưu ý các điều kiện và thử nghiệm so với kết quả trước đó.

  • Thiết bị bị lỗi được xác định bằng thử nghiệm IR phải được gắn thẻ và ngừng hoạt động cho đến khi được sửa chữa và kiểm tra lại.

Tóm lại, Kiểm tra điện trở cách điện là không thể thiếu để duy trì an toàn điện, ngăn ngừa hỏng hóc và đảm bảo hoạt động hiệu quả của hệ thống điện. Nó phát hiện sớm sự xuống cấp của lớp cách điện, bảo vệ nhân viên và thiết bị, đồng thời hỗ trợ tuân thủ các quy định an toàn.



🔍 KIỂM TRA Điện TRỞ CÁCH ĐIỆN (IR) – KIỂM TRA CHẤT LƯỢNG VÀ AN TOÀN QUAN TRỌNG TRONG CÁC HỆ THỐNG ĐIỆN
Trong các dự án EPC, công nghiệp và điện, Kiểm tra IR là bước bắt buộc và quan trọng trong quá trình Bảo quản, tiền vận hành, bảo trì và khắc phục sự cố của các hệ thống điện.

Cho dù bạn đang xử lý cáp điện, động cơ, máy phát điện, máy biến áp, thiết bị đóng cắt, thanh cái hay mạch điều khiển, việc xác minh tính toàn vẹn của lớp cách điện là điều cần thiết để đảm bảo an toàn cho hệ thống, ngăn ngừa hỏng hóc thiết bị và tránh các sự cố nguy hiểm.

⚙️ Kiểm tra IR là gì?
Kiểm tra bao gồm việc áp dụng điện áp DC cao giữa dây dẫn và đất (hoặc giữa các dây dẫn) bằng cách sử dụng megohm kế (thường gọi là Megger) để đo điện trở của lớp cách điện. Kết quả đo được tính bằng Megaohm (MΩ) cho biết trực tiếp tình trạng lớp cách điện.
Điện trở cao = lớp cách điện tốt.
Điện trở thấp = khả năng bị ẩm, nhiễm bẩn hoặc suy giảm khả năng cách điện.

📌 Kiểm tra IR được thực hiện ở đâu và khi nào?

🔹Trong quá trình thử nghiệm nghiệm thu tại nhà máy (FAT) và thử nghiệm nghiệm thu tại công trường (SAT)
🔹Là một phần của các lần kiểm tra trước khi đưa vào vận hành hoặc đưa vào vận hành
🔹Trong quá trình bảo trì phòng ngừa thường xuyên
🔹Sau khi ngừng hoạt động, sửa chữa hoặc thay đổi lớn
🔹Trước khi cấp điện cho thiết bị nhàn rỗi hoặc lưu trữ lâu ngày

🎯 Tiêu chuẩn điện áp thử nghiệm và chấp nhận điển hình:
🔹Đối với hệ thống lên đến 500V: thử nghiệm ở 500V DC, IR ≥ 1 MΩ
🔹Thiết bị 1,1kV đến 11kV: thử nghiệm ở 2500V DC, IR ≥ 5 MΩ
🔹Trên 11kV: thử nghiệm ở 5000V DC, IR ≥ 10 MΩ
🔹Động cơ (theo IEEE 43): IR tối thiểu = (kV định mức + 1) × 1 MΩ
🔹Điều khiển và cáp dụng cụ: IR ≥ 2 MΩ với 500V DC

🧪 Quy trình kiểm tra IR – Các bước chính:
1. Đảm bảo cách ly khỏi nguồn điện. Khóa/gắn thẻ (LOTO) khi cần thiết.
2. Xả bất kỳ năng lượng nào được lưu trữ khỏi thiết bị điện dung.
3. Kết nối các dây dẫn Megger một cách thích hợp—pha với đất, pha với pha hoặc cuộn dây với đất
4. Chọn điện áp thử nghiệm chính xác dựa trên định mức thiết bị
5. Áp dụng điện áp trong ít nhất 60 giây; 10 phút nếu tính Chỉ số phân cực
6. Ghi lại và phân tích các giá trị IR
7. Xả mạch an toàn sau khi kiểm tra để tránh bị điện giật do điện tích còn lại

📈 Làm thế nào để giải thích kết quả?

🔹IR > 100 MΩ: Cách điện tuyệt vời (thường thấy ở thiết bị mới)
🔹IR từ 5–100 MΩ: Có thể chấp nhận được, tùy thuộc vào hệ thống và môi trường
🔹IR < 1 MΩ: Dấu hiệu cảnh báo
🔹Sử dụng Chỉ số phân cực hoặc Tỷ lệ hấp thụ điện môi để hiểu rõ hơn về quá trình lão hóa cách điện và hành vi hấp thụ

⚠️ An toàn & Phòng ngừa
🔹Đảm bảo nguồn điện được cách ly hoàn toàn và xả hết
🔹Tránh thử nghiệm mạch điện có thiết bị điện tử nhạy cảm
🔹Xả điện dung an toàn sau khi thử nghiệm
🔹Sử dụng khóa-gắn thẻ (LOTO) và PPE một cách nghiêm ngặt
🔹Ghi lại tất cả kết quả thử nghiệm với khả năng truy xuất nguồn gốc phù hợp

Krishna Nand Ojha

An toàn điện, Độ cách điện, Kiểm tra IR, MeggerTest
(St.)
Kỹ thuật

Bình chữa cháy bột hóa chất khô

176

Bình chữa cháy bột hóa chất khô

Nguồn
Sc
Bình chữa cháy hóa chất khô
Bình chữa cháy bột khô – Mạng lưới đánh giá rủi ro cháy nổ
surreyfire.co
Bình chữa cháy bột khô – hướng dẫn đơn giản cập nhật
Hóa chất khô ABC – Wikipedia tiếng Việt
2kg Dry Chemical Powder Fire Extinguisher ABE
AB-E” Dry Chemical Powder Extinguishers
4.5kg ABE+C Dry Powder Fire Extinguisher
4.5kg Dry Chemical ABE Powder Fire Extinguisher - Checkpoint ...
6KG AB Dry Powder Fire Extinguisher - Firetronics Singapore

Bình chữa cháy bột hóa học khô là một thiết bị chữa cháy đa năng hoạt động bằng cách phủ nhiên liệu đang cháy bằng bột mịn, tách nó ra khỏi oxy và làm gián đoạn phản ứng hóa học của lửa, dập tắt nó một cách hiệu quả14. Bột thường được sử dụng là monoammonium phosphate, đôi khi được trộn với amoni sulfat, nóng chảy ở khoảng 180–200 °C để cách nhiệt các đám cháy loại A (gỗ, giấy, hàng dệt)47.

  • Các : Thích hợp cho các đám cháy Loại A (chất rắn dễ cháy), Loại B (chất lỏng dễ cháy như xăng và dầu diesel) và Loại C (khí dễ cháy như butan và mêtan)247.

  • : An toàn cho các đám cháy điện lên đến khoảng 1000 volt vì bột không dẫn điện, nhưng nó có thể để lại cặn có thể gây hại cho các thiết bị điện tử nhạy cảm2458.

  • : Bột tạo thành một rào cản làm dập tắt ngọn lửa bằng cách đẩy oxy ra ngoài và ức chế quá trình đốt cháy về mặt hóa học125.

  • : Một số bình chữa cháy bột khô được thiết kế cho đám cháy kim loại (Loại D), nhưng bột ABC tiêu chuẩn không thích hợp cho các loại kim loại phản ứng hoặc cháy dầu ăn (Loại K / F)579.

  • : Kích thước di động dao động từ 0,75kg đến 9kg, với các thiết bị di động lớn hơn cũng có sẵn (25kg, 50kg)6.

  • Sử dụng đa mục đích trên nhiều loại lửa.

  • Không dẫn điện, an toàn cho các đám cháy điện.

  • Hiệu quả trong việc nhanh chóng phá vỡ phản ứng dây chuyền hóa học của đám cháy.

  • Để lại cặn bột có thể lộn xộn và có khả năng làm hỏng thiết bị nhạy cảm.

  • Không được khuyến khích sử dụng trong không gian nhỏ kín do lo ngại về tầm nhìn và hô hấp.

  • Không thích hợp cho một số đám cháy chuyên dụng như dầu ăn hoặc kim loại phản ứng trừ khi sử dụng bột chuyên dụng9.

  • Hướng vòi phun vào gốc hoặc gần mép lửa.

  • Sử dụng chuyển động quét để che khu vực đám cháy cho đến khi dập tắt.

  • Đối với hỏa hoạn điện, hãy tắt nguồn nếu an toàn trước khi sử dụng5.

Tóm lại, bình chữa cháy bột hóa chất khô là loại bình chữa cháy đa năng, hiệu quả cao, lý tưởng cho hầu hết các loại đám cháy thông thường, bao gồm cả đám cháy điện, nhưng cần dọn dẹp cẩn thận và không phù hợp với mọi loại đám cháy124579.

🔥 Bình chữa cháy bột hóa chất khô hoạt động như thế nào? 🔥
Hãy xem video ngắn này để chứng minh nguyên lý hoạt động của bình! 🎥👇
Chúng ta hãy cùng phân tích từng bước 🧯💡:
1️⃣ Kích hoạt – Khi phát hiện có hỏa hoạn, bạn rút chốt an toàn 🔓 và hướng vòi phun vào gốc lửa.
2️⃣ Tăng áp – Sau khi bóp tay cầm 🤏, khí nén (thường là nitơ) được giải phóng khỏi bình 🌀.
3️⃣ Giải phóng bột – Áp suất đẩy bột hóa chất khô (thường là monoammonium phosphate hoặc natri bicarbonate) ra ngoài qua vòi phun dưới dạng một đám mây mịn 🌫️.
4️⃣ Chữa cháy – Bột làm gián đoạn phản ứng hóa học của tam giác cháy 🔺 (nhiệt, nhiên liệu và oxy), dập tắt ngọn lửa và ngăn chặn quá trình cháy 🚫🔥.
5️⃣ Làm mát & Phủ – Ở một số loại, bột để lại một lớp mỏng trên bề mặt, giúp ngăn ngừa cháy bùng phát trở lại ❄️🛡️.
💡 Sử dụng tốt nhất cho:
✅ Lớp A (Chất dễ cháy thông thường)
✅ Lớp B (Chất lỏng dễ cháy)
✅ Lớp C (Cháy điện)
🛑 Lưu ý: Không lý tưởng cho các thiết bị điện tử kín hoặc thiết bị nhạy cảm do bột có thể để lại vết bẩn.
#SafetyFirst #WorkplaceSafety #HealthAndSafety #SafetyMatters #StaySafe #HSE #HSEManagement #HSELeadership #ZeroHarm #SafetyCulture #WorkSafe #SafeWorkplace #WorkplaceWellness #WorkplaceSafetyCulture #PPE #PersonalProtectiveEquipment #HazardPrevention #JobSafety #SafeOperations #SafetyInTheWorkplace #ConstructionSafety #IndustrialSafety #SiteSafety #ElectricalSafety #ManufacturingSafety #SafeConstruction #ScaffoldSafety #MachineSafety #FactorySafety #SafetyAtWork #ConfinedSpaceSafety #FireSafety #EmergencyPreparedness #FirePrevention #RescueSafety #FireDrill #FireExtinguisher #EvacuationPlan #EmergencyResponse #SafetyTraining #RiskAssessment #SafetyCompliance #ISO45001 #OSHA #NEBOSH #SafetyRules #SafeWorkProcedures #IncidentPrevention #AuditSafety #RegulatoryCompliance #HSEManagementSystem #EnvironmentHealthSafety #HSETraining #SafetyLeadership #SafetyProfessional #EHS #HSEBestPractices #SafetyAwareness #HSEInspection #HSEStandards #HazardAwareness #HazardControl #AccidentPrevention #SlipsTripsFalls #FallProtection #LockoutTagout #LOTO #ChemicalSafety #SafeLifting #ErgonomicsSafety #SafetyTips #SafetyTalks #ToolboxTalk #SafetyBriefing #SafetyMeetings #SafetySkills #SafetyEducation #WorkplaceHazards #KnowYourSafety #NoShortcutsToSafety #SafetyResponsibility #ElectricalHazards #SafeMachinery #EquipmentSafety #HandSafety #MachineGuarding #FirstResponder #SafetyEmergency #SafetyRescue #EmergencyReady #SafetyAction #FireDrillTraining #SafetyIntervention #SmartSafety #AIForSafety #SafetyTechnology #DigitalSafety #SafetySoftware #IndustrialAutomation #SafetyMonitoring #SafeFuture #SafetyApps #InnovativeSafety #SafetyFirst #HSE #WorkplaceSafety #FireSafety #ConfinedSpaceSafety #ElectricalHazards #LockoutTagout
#FireSafety #DryChemicalExtinguisher #WorkplaceSafety #HSE #SafetyFirst #FirePrevention #LinkedInLearning #SafetyAwareness #PPE

An toàn là trên hết, An toàn nơi làm việc, Sức khỏe và an toàn, An toàn là quan trọng, Giữ an toàn, HSE, Quản lý HSE, Lãnh đạo HSE, Không gây hại, Văn hóa an toàn, Làm việc an toàn, Nơi làm việc an toàn, Sức khỏe nơi làm việc, Văn hóa an toàn nơi làm việc, PPE, Thiết bị bảo vệ cá nhân, Phòng ngừa nguy hiểm, An toàn việc làm, Hoạt động an toàn, An toàn tại nơi làm việc, An toàn xây dựng, An toàn công nghiệp, An toàn công trường, An toàn điện, An toàn sản xuất, Xây dựng an toàn, An toàn giàn giáo, An toàn máy móc, An toàn nhà máy, An toàn tại nơi làm việc, An toàn trong không gian hạn chế, An toàn cháy nổ, Chuẩn bị ứng phó khẩn cấp, Phòng cháy, An toàn cứu hộ, Diễn tập chữa cháy, Bình chữa cháy, Kế hoạch sơ tán, Phản ứng khẩn cấp, Đào tạo an toàn, Đánh giá rủi ro, Tuân thủ an toàn, ISO 45001, OSHA, NEBOSH, Quy tắc an toàn, Quy trình làm việc an toàn, Phòng ngừa sự cố, Kiểm toán an toàn, Tuân thủ quy định, Hệ thống quản lý HSE, Môi trường, sức khỏe, an toàn, Đào tạo HSE, Lãnh đạo an toàn, Chuyên gia an toàn, EHS, Thực hành tốt nhất của HSE, Nhận thức về an toàn, Kiểm tra HSE, Tiêu chuẩn HSE, Nhận thức về mối nguy hiểm, Kiểm soát mối nguy hiểm, Phòng ngừa tai nạn, Trượt ngã, Bảo vệ chống rơi, Khóa thẻ, LOTO, An toàn hóa chất, Nâng an toàn, An toàn công thái học, Mẹo về an toàn, Thảo luận về an toàn, Thảo luận về hộp công cụ, Tóm tắt về an toàn, Cuộc họp an toàn, Kỹ năng an toàn, Giáo dục an toàn, Mối nguy hiểm tại nơi làm việc, Hiểu rõ về sự an toàn của bạn, Không có lối tắt nào đến an toàn, Trách nhiệm về an toàn, Mối nguy hiểm về điện, Máy móc an toàn, An toàn thiết bị, An toàn cho tay, Bảo vệ máy móc, Người ứng cứu đầu tiên, Tình huống khẩn cấp về an toàn, Cứu hộ an toàn, Sẵn sàng cho tình huống khẩn cấp, Hành động an toàn, Đào tạo diễn tập phòng cháy chữa cháy, Can thiệp an toàn, An toàn thông minh, AI vì an toàn, Công nghệ an toàn, An toàn kỹ thuật số, Phần mềm an toàn, Tự động hóa công nghiệp, Giám sát an toàn, Tương lai an toàn, Ứng dụng an toàn, An toàn sáng tạo, An toàn là trên hết, HSE, An toàn nơi làm việc, An toàn phòng cháy, An toàn không gian hạn chế, Nguy cơ điện, Khóa thẻ, An toàn phòng cháy, Bình chữa cháy hóa chất khô, An toàn nơi làm việc, HSE, An toàn là trên hết, Phòng cháy, Học tập trên LinkedIn, Nhận thức về an toàn, PPE
(St.)
