Bóng phun nước chữa cháy là thành phần thủy tinh nhạy cảm với nhiệt trong đầu phun nước tự động nổ ở nhiệt độ cụ thể để kích hoạt dòng nước. Chúng chủ yếu khác nhau theo mã màu, cho biết xếp hạng nhiệt độ kích hoạt cho các môi trường khác nhau.
Các loại bóng
Mã màu
Màu sắc trên bóng thủy tinh biểu thị phân loại nhiệt độ theo tiêu chuẩn NFPA, đảm bảo chỉ kích hoạt khi nhiệt vượt quá mức môi trường xung quanh.
| Phân loại | Đánh giá nhiệt độ (° F / ° C) | Màu bóng đèn thủy tinh | Nhiệt độ trần tối đa (° F / ° C) |
|---|---|---|---|
| Bình thường | 135-170 / 57-77 | Cam, Đỏ | 100 / 38 |
| Trung bình | 175-225 / 79-107 | Vàng, xanh lá cây | 150 / 66 |
| Cao | 250-300 / 121-149 | Màu xanh lam | 225 / 107 |
| Cực cao | 325-375 / 163-190 | Màu tím, Đen | 300 / 149 |
Màu cam (57°C) phù hợp với các khu vực cực kỳ nhạy cảm, trong khi màu đen (227°C+) xử lý nhiệt độ cực cao.
Các loại đầu phun nước
Bóng tích hợp thành bốn hướng đầu chính: mặt dây chuyền (hướng xuống), thẳng đứng (hướng lên), thành bên (ngang) và giấu kín.
Bóng phản hồi tiêu chuẩn (ví dụ: màu đỏ ở 68°C) phổ biến trong văn phòng; Các biến thể phản ứng nhanh sử dụng các bức tường mỏng hơn để kích hoạt nhanh hơn.
#FireProtection #SprinklerSystem #FireSafety #MEP #MEPEngineer #NFPA #BuildingServices #FAS
Phòng cháy chữa cháy, Hệ thống phun nước chữa cháy, An toàn phòng cháy chữa cháy, MEP ,Kỹ sư cơ điện, NFPA, Dịch vụ tòa nhà, FAS

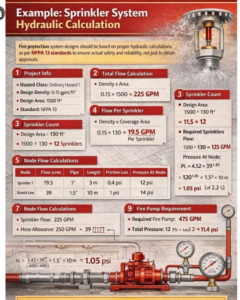

Tính toán thủy lực hệ thống phun nước chữa cháy, Bạn đang thiết kế hay chỉ tuân thủ?
Hầu hết các thiết kế phòng cháy chữa cháy trông có vẻ đúng trên giấy tờ, nhưng chỉ một số ít thực sự hoạt động hiệu quả trong các trường hợp khẩn cấp thực tế.
Hãy cùng phân tích một phép tính thủy lực thực tế theo tiêu chuẩn NFPA 13 cho Nhóm Nguy hiểm Thông thường 1:
✦ Thông số thiết kế:
• Mật độ: 0,15 gpm/ft²
• Diện tích thiết kế: 1500 ft²
✦ Kết quả chính:
• Tổng lưu lượng = 225 GPM
• Số vòi phun cần thiết = 12
• Lưu lượng mỗi vòi phun = 19,5 GPM
• Áp suất mỗi vòi phun ≈ 12 PSI (giả sử K=5,6)
✦ Điều thực sự quan trọng (ngoài các phép tính):
✓ Khoảng cách vòi phun chính xác quyết định hiệu quả của hệ thống
✓ Việc lựa chọn hệ số K ảnh hưởng trực tiếp đến yêu cầu áp suất
✓ Kích thước đường ống và tổn thất ma sát quyết định hiệu suất thực tế
✓ Cân bằng thủy lực đảm bảo vòi phun cuối cùng vẫn hoạt động
✦ Nhận định kỹ thuật:
Các phép tính thủy lực không chỉ là những con số, chúng quyết định liệu hệ thống của bạn có thực sự kiểm soát hoặc dập tắt đám cháy hay không.
Một thiết kế chỉ được chấp thuận sơ bộ không đồng nghĩa với một thiết kế cứu sống được người.
❁ Luôn thiết kế hướng đến hiệu quả, chứ không phải thủ tục giấy tờ.

(St.)
Chia sẻ
















Các loại đầu phun nước: một chi tiết nhỏ tạo nên sự khác biệt lớn
Trong thiết kế phòng cháy chữa cháy, hiệu suất thường phụ thuộc vào các thành phần nhỏ nhất.
Bóng phun nước bằng thủy tinh sử dụng mã màu để chỉ ra mức nhiệt độ của chúng. Điều này đảm bảo bóng phun nước được kích hoạt đúng lúc. Không quá sớm, không quá muộn.
• Cam – 57°C (khu vực thông thường)
• Đỏ – 68°C (văn phòng, khách sạn)
• Vàng – 79°C (khu vực ấm vừa phải)
• Xanh lá cây – 93°C (môi trường công nghiệp)
Khi nhiệt độ xung quanh tăng lên, chất lỏng bên trong bóng phun giãn nở cho đến khi thủy tinh vỡ, cho phép nước thoát ra qua bộ phận dẫn hướng.
Việc lựa chọn mức nhiệt độ bóng phun phù hợp không chỉ là một chi tiết kỹ thuật. Nó ảnh hưởng trực tiếp đến việc tuân thủ quy định, độ tin cậy và an toàn tính mạng.
Đối với các kỹ sư cơ điện và phòng cháy chữa cháy, đây là lúc thiết kế tốt được thể hiện.
