#️⃣ #PipeLineDZ 🌍 #PipingEngineering 🛠️ #IsometricDrawings 📐 #ASME #ISO #Valves 🔧 #Fittings #Maintenance #OilAndGas 🚀 #EngineeringStandards

Ký hiệu chữ cái trong bản vẽ đường ống Isometric

02/01/2026 13:34 43

Các ký hiệu chữ cái trên bản vẽ đường ống đẳng áp xác định dịch vụ đường dây, kích thước, thông số kỹ thuật và các thành phần riêng lẻ như van, dụng cụ và giá đỡ. Chúng hoạt động cùng với các biểu tượng đồ họa để mô tả đầy đủ quy trình chế tạo và lắp đặt.

Mã chữ dòng phổ biến

Mã chữ cái trên chú thích dòng chính thường truyền tải chức năng và chất lỏng của đường ống. Các mẫu điển hình giống như , trong đó các chữ cái nằm bên trong một thẻ dài hơn.6" CS-101-P-01

Dịch vụ / chất lỏng: Các mã như PW (nước uống được), CW (nước làm mát), SW (nước biển), FO (dầu nhiên liệu), STEAM, AIR, N2, v.v., xác định dòng chảy trong đường dây.
Cách điện hoặc theo dõi: Các chữ cái hậu tố như H (cách điện nóng), C (cách điện lạnh), G (dịch vụ khí), T (theo dõi hơi nước), E (theo dõi điện) có thể được thêm vào số dòng trên một số tiêu chuẩn.

Thẻ chữ cái van và phù hợp

Mỗi van hoặc phụ kiện đặc biệt được cung cấp một thẻ chữ và số kết hợp các chữ cái cho loại và số cho dãy.

Van: Các mã phổ biến bao gồm GV (van cổng), BV (van bi), GV hoặc GLV (van cầu), CV (van một chiều), BV hoặc BFV (van bướm), PSV hoặc PRV (van an toàn/giảm áp).
Phụ kiện / đặc biệt: Các mặt hàng có thể sử dụng các chữ cái như STR (bộ lọc), EXP (khe co giãn), FLG (bộ mặt bích lỏng lẻo), CAP (nắp cuối), RED (bộ giảm tốc) trong hóa đơn vật liệu hoặc chú thích thay vì trên chính biểu tượng.

Ký hiệu chữ cái thiết bị đo đạc

Thẻ thiết bị tuân theo các tổ hợp chữ cái kiểu ISA / EEMUA, ngay cả khi được hiển thị trên isometric đường ống.

Chữ cái đầu tiên (biến): P (áp suất), T (nhiệt độ), F (lưu lượng), L (mức), A (phân tích), v.v.
Chữ cái thứ hai/thứ ba (chức năng): I (chỉ báo), R (đầu ghi), C (bộ điều khiển), T (máy phát), S (công tắc), vì vậy các thẻ như PT, PI, TIC, FIC, PSL xuất hiện tại các vị trí thiết bị.

Hỗ trợ và chú thích mối hàn

Giá đỡ và khớp nối thường được ghi chú bằng các chữ cái trong chú thích chứ không phải trong chính hình dạng biểu tượng.

Hỗ trợ: Các mã như H (móc treo), S hoặc SP (hỗ trợ), G (hướng dẫn), R (phần còn lại) xuất hiện trong lịch hỗ trợ và bên cạnh các vị trí hỗ trợ.
Mối nối: Ghi chú hoặc bản đồ mối hàn có thể sử dụng BW (mối hàn đối đầu), SW (mối hàn ổ cắm), THD (ren), FLG (mặt bích) để mô tả cách các mảnh đường ống kết nối.

Sử dụng chú giải cho các chữ cái dành riêng cho dự án

Ý nghĩa của chữ cái không phổ biến; Mỗi công ty hoặc dự án xác định danh sách mã và chú giải của riêng mình.

Chú giải bản vẽ hoặc chỉ số lớp vật liệu đường ống là tài liệu tham khảo có thẩm quyền về ý nghĩa của mỗi tổ hợp chữ cái trong một dự án nhất định.
Khi đọc bất kỳ isometric nào, hãy luôn kiểm tra chú giải đó trước và giữ cho nó mở trong khi giải thích số dòng, van tags, vòng lặp dụng cụ và dấu hỗ trợ.

Nếu bạn chia sẻ một isometric mẫu hoặc một chuỗi chữ cái cụ thể (ví dụ: hoặc ), có thể đưa ra bảng phân tích chính xác hơn của từng chữ cái trong ngữ cảnh đó.10"-PW-1001-A1PSV-101

📢 Pipe Line DZ
🟦 Ký hiệu chữ cái trong bản vẽ đường ống đẳng cự

🔹 Trong thế giới kỹ thuật, đặc biệt là trong lĩnh vực dầu khí 🛢️, bản vẽ đẳng cự là ngôn ngữ chung giữa tất cả các nhóm: thiết kế, thi công, kiểm tra và bảo trì.

🔹 Những bản vẽ này thể hiện các đường ống và phụ kiện trong không gian ba chiều 📐 bằng cách sử dụng các ký hiệu chữ cái để nhanh chóng và chính xác xác định từng thành phần.

🔹 Việc sử dụng các ký hiệu này dựa trên các tiêu chuẩn quốc tế như ASME B31.3, ISO 14617 và ISA S5.1 để đảm bảo sự hiểu biết thống nhất.

🟩 Các ký hiệu hình chiếu đẳng cự thường dùng nhất

🔸 EL là viết tắt của khuỷu nối, có thể là 90° hoặc 45°.

🔸 TEE là viết tắt của khớp nối chữ T, dùng để phân phối dòng chảy theo các hướng khác nhau.

🔸 RED, RDC hoặc RDE chỉ bộ giảm đường kính (đồng tâm hoặc lệch tâm) để thay đổi đường kính giữa hai đường ống.

🔸 FLG là viết tắt của mặt bích, dùng để kết nối ống, van hoặc thiết bị.

🔸 CAP là viết tắt của nắp bịt đầu ống, dùng để bịt kín đường ống.

🔸 GV là viết tắt của van cổng, dùng để điều khiển dòng chảy chất lỏng.

🔸 BV là viết tắt của van bi, dùng để nhanh chóng khởi động và dừng dòng chảy. 🔸 GLV là van cầu để điều khiển dòng chảy chính xác.

🔸 BFV là van bướm: Nhẹ và vận hành nhanh.

🔸 CV hoặc NRV là van một chiều: Ngăn chặn dòng chảy ngược.

🔸 Van an toàn/giảm áp PRV hoặc PSV: Xả áp suất dư.

🔸 Đồng hồ đo áp suất PG: Đo áp suất.

🔸 Đồng hồ đo nhiệt độ TG: Đo nhiệt độ.

🔸 Bộ chỉ thị lưu lượng FI: Đọc lưu lượng.

🔸 Bộ truyền tín hiệu mức LT.

🔸 CS: Chỉ đường ống thép carbon.

🔸 SS: Chỉ đường ống thép không gỉ.

🔸 HDPE: Polyethylene mật độ cao.

🔸 PVC: Polyvinyl Clorua. 🔸 SCH: Bảng độ dày ống.

🔸 DN hoặc NPS: Đường kính ống danh nghĩa hoặc Kích thước ống danh nghĩa.

🔸 BW: Hàn đối đầu.

🔸 SW: Hàn socket.

🔸 THD: Kết nối ren.

🔸 OL/OLET: Ống nối nhánh Weldolet hoặc Threadolet.

🔸 MOV: Van điều khiển bằng động cơ.

🔸 SDV: Van đóng ngắt.

🔸 BDV: Van xả áp.

🟦 Khái niệm chính 🔍

💡 Chú giải hoặc Khóa: Tài liệu tham khảo ở đầu mỗi dự án giải thích tất cả các ký hiệu này.

💡 Số hiệu đường ống: Chứa thông tin về đường kính, vật liệu, áp suất và nhiệt độ.

💡 Hướng dòng chảy: Mũi tên chỉ hướng dòng chảy.

💡 Loại hàn: Loại hàn được viết bằng các chữ cái như BW hoặc SW.

🟨 Tại sao các ký hiệu này quan trọng?

✅ Chúng tạo điều kiện thuận lợi cho việc giao tiếp giữa các nhóm khác nhau.

✅ Chúng giảm thiểu lỗi tại công trường.

✅ Chúng dựa trên các tiêu chuẩn được quốc tế công nhận.

✅ Chúng hỗ trợ công tác bảo trì và kiểm tra trong tương lai.

🟧 Các tiêu chuẩn quốc tế được công nhận 📚
ASME B31.3 – Đường ống công nghiệp
ASME B16.5 – Mặt bích
ISO 14617 – Ký hiệu đồ họa cho sơ đồ
ISA S5.1 – Ký hiệu thiết bị đo lường

PipeLineDZ 🌍, Kỹ thuật đường ống 🛠️, Bản vẽ phối cảnh 📐, ASME, ISO, Van 🔧, Phụ kiện, Bảo trì, Dầu khí 🚀,Tiêu chuẩn kỹ thuật

(1) Post | LinkedIn

(St.)

Khoảng cách tối thiểu giữa các mối nối ống – Theo tiêu chuẩn ASME

02/01/2026 11:25 39

Qui chuẩn đường ống ASME, khoảng cách gần các mối nối

Qui chuẩn đường ống ASME, đặc biệt là ASME B31.3 cho đường ống xử lý, không bắt buộc khoảng cách tối thiểu nghiêm ngặt giữa các mối nối hoặc mối hàn trong hầu hết các trường hợp. Các giải thích chính thức xác nhận không có yêu cầu chung về khoảng cách, mặc dù các quy tắc kiểm tra áp dụng gần các mối hàn giao nhau và các thông số kỹ thuật của dự án thường áp đặt các giới hạn thực tế để tránh chồng chéo vùng ảnh hưởng nhiệt.

Các điều khoản chính của ASME B31.3

ASME B31.3 thiếu khoảng cách tối thiểu cố định giữa các mối hàn chu vi, như đã nêu trong các giải thích như B31.3-7-02 và 14-03 (b). Đoạn 341.4.1.6 (B) yêu cầu kiểm tra ít nhất 38 mm (1,5 in) của mỗi mối hàn giao nhau khi mối hàn chu vi gặp mối hàn dọc. Đoạn 304.3.3(e) đề cập đến sự chồng chéo của vùng gia cố đối với các khe hở nhưng không đề cập đến khoảng cách chung chung.

Các thông lệ phổ biến trong ngành

Nhiều dự án tuân theo các hướng dẫn như đường kính ống hoặc tối thiểu 25 mm giữa các mối hàn, hoặc gấp 1,5 lần độ dày của tường, để đảm bảo khả năng kiểm tra và tính toàn vẹn, mặc dù không được quy định theo quy định. Khoảng cách gần hơn yêu cầu 100% NDT hoặc chứng minh kỹ thuật. Đối với các kết nối nhánh, Hình 328.5.4D hướng dẫn các phần đính kèm mối hàn mà không có quy tắc tiệm cận.

So sánh giữa các Qui chuẩn

Qui chuẩn / Tiêu chuẩn	Khoảng cách tối thiểu giữa các mối hàn	Ghi chú
ASME B31.3	Không có cụ thể	Kiểm tra 38 mm tại các mối nối
ASME B31.1	Không có cụ thể	Theo phiên dịch B31.1-22-7
BS 2633	4 × độ dày danh nghĩa	Để hàn ống
API 650	100 mm (4″)	Vỏ bồn

#ASME #B31_3 #PipingEngineering #OilAndGas #WeldingEngineering #PipingDesign #ConstructionQuality #PipingSupervisor #EngineeringStandards #fblifestyle

📐 Khoảng cách tối thiểu giữa các mối nối ống – Theo tiêu chuẩn ASME

Truy cập weldfabworld.com

Các quy chuẩn đường ống ASME không phải lúc nào cũng quy định khoảng cách số chính xác cho sự gần nhau của các mối nối, nhưng chúng rõ ràng yêu cầu khoảng cách thích hợp để đảm bảo chất lượng mối hàn, kiểm tra và tính toàn vẹn cơ học.

🔹 Tài liệu tham khảo ASME ✔ ASME B31.3 – Đường ống công nghiệp
✔ ASME B31.4 / B31.8 – Hệ thống đường ống
✔ ASME Mục IX – Yêu cầu về hàn

🔹 Thực hành kỹ thuật ASME được chấp nhận (Tiêu chuẩn ngành)

▪ Hàn giáp mối nối
➡️ Tối thiểu 4 × Đường kính ngoài của ống (OD)

➡️ Không nhỏ hơn 100 mm

▪ Hàn giáp mối nối nhánh /

tấm gia cường
➡️ Tối thiểu 3 × Đường kính ngoài của ống
➡️ Thông thường 50–75 mm

▪ Hàn giáp mối nối mặt bích, van hoặc mối hàn phụ kiện
➡️ Tối thiểu 1,5 × Đường kính ngoài của ống
➡️ Không nhỏ hơn 50 mm

▪ Đường ống có đường kính nhỏ (≤ NPS 2″)

➡️ Khoảng cách tối thiểu 50 mm
🔹 Mục đích của mối nối theo tiêu chuẩn ASME Khoảng cách

✔ Tránh chồng chéo các vùng ảnh hưởng nhiệt (HAZ)
✔ Cho phép tiếp cận NDT thích hợp (RT / UT / PT / MT)
✔ Đảm bảo độ bền và khả năng sửa chữa của mối hàn
✔ Giảm sự tập trung ứng suất
✔ Duy trì tính linh hoạt và toàn vẹn của đường ống
⚠️ Khoảng cách cuối cùng phải luôn tuân thủ:
✔ Thông số kỹ thuật dự án
✔ Yêu cầu của khách hàng
✔ Kết quả phân tích ứng suất
✔ Giải thích tiêu chuẩn của Kỹ sư chịu trách nhiệm

ASME, B31.3, Kỹ thuật đường ống, Dầu khí, Kỹ thuật hàn, Thiết kế đường ống, Chất lượng xây dựng, Giám sát đường ống, Tiêu chuẩn kỹ thuật, fblifestyle

(3) Post | LinkedIn

(St.)

RT-1 so với RT-2 trong ASME Phần VIII, Div. 1

30/12/2025 15:09 46

RT-1 so với RT-2 trong ASME Phần VIII, Div. 1

RT-1 và RT-2 chỉ định các mức kiểm tra bằng bức xạ đối với bình chịu áp lực theo ASME Phần VIII, Div. 1, theo UG-116 (e), ảnh hưởng đến hiệu quả mối hàn và các yêu cầu thiết kế. RT-1 yêu cầu chụp X quang đầy đủ trên gần như tất cả các mối hàn đối đầu giữ áp suất, trong khi RT-2 yêu cầu chụp X quang đầy đủ trên các mối hàn Loại A và D quan trọng với chụp X quang tại chỗ trên các mối nối khác.

Sự khác biệt chính

RT-1 áp dụng chụp X quang có chiều dài đầy đủ cho tất cả các mối hàn đối đầu (ngoại trừ một số mối hàn nozzle Loại B / C nhỏ dưới NPS 10 hoặc dày 1-1 / 8 in.), theo UW-51, mang lại hiệu suất mối hàn E = 1.0 trên bồn. RT-2 chụp X quang hoàn toàn Loại A (mối hàn dọc thân và head) và D (Nozzle với vỏ), nhưng chụp X quang điểm giao với mối hàn Loại B (chu vi) và C theo UW-11 (a) (5) (b) và UW-52, vẫn cho phép thiết kế E = 1.0.

Phân loại

Loại A: Mối hàn dọc thân và đầu, nón.
Loại B: Mối hàn chu vi trong vỏ, từ đầu đến vỏ.
Loại C: Mặt bích, tấm ống hoặc mối hàn chuyển tiếp.
Loại D: Mối hàn đính kèm vòi phun.

Các ứng dụng

RT-1 là bắt buộc đối với dịch vụ gây chết người theo UW-2 (a), đảm bảo kiểm tra toàn diện bất kể độ dày của thành. RT-2 cân bằng chi phí và an toàn cho dịch vụ không gây chết người bằng cách nhắm mục tiêu vào các mối hàn chịu áp suất cao, giảm nhu cầu chụp X quang tổng thể trong khi vẫn duy trì hiệu quả đầy đủ. Cả hai đều hỗ trợ các phần liền mạch ở E = 1.0 nếu các mối hàn liền kề đáp ứng các quy tắc RT tại chỗ.

Hiểu về RT-1 so với RT-2 trong ASME Mục VIII, Phân khu 1 🎯

Kiểm tra chụp X-quang (RT) là một trong những phương pháp kiểm tra không phá hủy quan trọng nhất trong chế tạo bình áp lực. Theo tiêu chuẩn ASME Mục VIII, Phân khu 1, các yêu cầu về chụp X-quang (RT) ảnh hưởng trực tiếp đến hiệu suất mối hàn, an toàn, phạm vi kiểm tra và chi phí chế tạo.

Hãy bắt đầu với những điều cơ bản 👇

✒️ RT-1 và RT-2 là gì?

RT-1 và RT-2 là các cấp độ kiểm tra chụp X-quang được định nghĩa trong UW-11(a) và UG-116(e) của ASME VIII Div.1.

✅ Cả hai đều được phân loại là Chụp X-quang Toàn diện

✅ Cả hai đều cung cấp hiệu suất mối hàn tối đa (E = 1.0) cho vỏ và nắp

✅ Cả hai đều đáp ứng các yêu cầu hiệu suất thiết kế cao nhất
Vậy sự khác biệt nằm ở đâu?

🚀 Các Loại Mối Hàn trong ASME VIII Phân khu 1. 1

ASME phân loại các mối hàn thành bốn loại dựa trên vị trí và hướng:

Loại A – Mối hàn dọc thân và đầu
Loại B – Mối hàn chu vi thân và đầu
Loại C – Mối hàn nối mặt bích, tấm ống, đầu phẳng
Loại D – Mối hàn nối nozzle với thân hoặc vòi phun với đầu
RT-1 và RT-2 khác nhau ở chỗ loại mối hàn nào trong số này phải được chụp X-quang.

🆚 RT-1 so với RT-2 — Sự khác biệt chính

🔹 RT-1 (Chụp X-quang toàn diện hơn)
Chụp X-quang toàn bộ các mối hàn Loại A và B
Bao gồm cả đường hàn dọc và đường hàn chu vi
Đại diện cho phạm vi kiểm tra cao nhất

🔹 RT-2 (Chụp X-quang toàn diện có chọn lọc)
Chỉ chụp X-quang toàn bộ các mối hàn Loại A
Các mối hàn Loại B có thể được miễn hoặc kiểm tra một phần
Vẫn đủ điều kiện cho E = 1.0, nhưng với phạm vi chụp X-quang giảm

➡️ Tóm lại:

Lợi ích thiết kế là như nhau, nhưng nỗ lực và chi phí kiểm tra thì khác nhau.

🎯 Tại sao điều này quan trọng

Việc lựa chọn giữa RT-1 và RT-2 ảnh hưởng đến:

📐 Tính toán thiết kế
🧾 Tài liệu tuân thủ quy chuẩn
💰 Chi phí chế tạo và kiểm tra
🛠️ Tiến độ dự án và lập kế hoạch NDE

📢 Hiểu được sự khác biệt này giúp các kỹ sư, thanh tra viên và nhà chế tạo tối ưu hóa việc tuân thủ mà không cần kiểm tra quá mức.

💬 Mẹo hay:

Luôn xác nhận các yêu cầu về chụp X-quang sớm trong giai đoạn thiết kế và mua sắm để tránh những thay đổi tốn kém trong quá trình chế tạo.

#ASME #SectionVIII #PressureVessel #Radiography #NDT #WeldingInspection #MechanicalEngineering #RT1 #RT2 #FabricationQuality #CodeCompliance #qa #qc #qms #iso9001

ASME, Phần VIII, Bình áp lực, Chụp X-quang, NDT, Kiểm tra hàn, Kỹ thuật cơ khí, RT1, RT2, Chất lượng chế tạo, Tuân thủ quy chuẩn, qa, qc, qms, iso 9001

(St.)

Kiểm tra trực quan (VT) là gì?

29/12/2025 16:31 39

Kiểm tra trực quan (VT) là một phương pháp kiểm tra không phá hủy (NDT) cơ bản được sử dụng để kiểm tra các khuyết tật trên bề mặt thông qua quan sát trực tiếp. Nó dựa vào ánh sáng nhìn thấy và có thể liên quan đến mắt thường hoặc các thiết bị hỗ trợ như kính lúp và ống soi.

Các ứng dụng chính

VT phát hiện các vấn đề bề mặt như vết nứt, ăn mòn, độ xốp và khuyết điểm mối hàn trong các ngành công nghiệp như hàng không vũ trụ, ô tô, năng lượng và xây dựng. Nó xác minh các kích thước và hỗ trợ các phương pháp NDT khác bằng cách xác định các lĩnh vực cần phân tích sâu hơn.

Các bước quy trình

Đầu tiên, các thanh tra viên chuẩn bị bề mặt bằng cách làm sạch nó, sau đó áp dụng ánh sáng thích hợp và kiểm tra ở các góc trong vòng 24 inch và 30 độ để phát hiện tối ưu. Các phát hiện được đánh giá dựa trên các tiêu chuẩn và được ghi lại trong báo cáo.

Ưu điểm

Phương pháp này mang lại sự đơn giản, chi phí thấp, kết quả ngay lập tức và không xâm lấn, làm cho nó trở nên linh hoạt để kiểm tra từ xa và có thể truy cập.

Hạn chế

VT chỉ xác định các lỗ hổng bề mặt, yêu cầu tiếp cận đường ngắm và yêu cầu các thanh tra lành nghề để có độ chính xác trên các hình dạng phức tạp.

🔥 CHUỖI BÀI HỌC HÀN – NGÀY 22 🔖 Học cùng ông Sachin Dhobale

🏷 #LearnWithMrSachin #WeldingInspection #VisualTesting #QACQ
#Fabrication #EPC #Manufacturing #QualityEngineering #ASME #WeldingSeries #DailyLearning #NDT #VisualTesting #fblifestyle

Chuyên gia kỹ thuật

🔍 Kiểm tra trực quan (VT) là gì?

1️⃣ Kiểm tra trực quan (VT) – Bước kiểm tra đầu tiên và bắt buộc
Kiểm tra trực quan (VT) là bước đầu tiên và quan trọng nhất trong việc kiểm tra mối hàn. Nhiều khuyết tật hàn có thể được xác định mà không cần bất kỳ thiết bị nào, chỉ bằng cách quan sát đúng cách.

🔍 Kiểm tra trực quan (VT) là gì?
Kiểm tra bằng mắt thường hoặc các dụng cụ đơn giản (VT) là quá trình kiểm tra mối hàn để phát hiện:

✔ Khuyết tật bề mặt

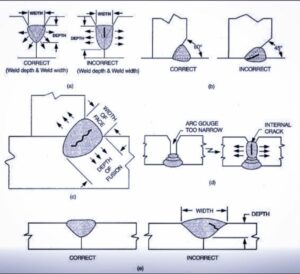

✔ Vấn đề về hình dạng mối hàn

✔ Sai lệch kích thước

🧠 Nếu kiểm tra VT không được thực hiện đúng cách, các kết quả kiểm tra không phá hủy (NDT) khác có thể trở nên vô nghĩa.

⚙️ Kiểm tra VT có thể phát hiện những gì?

✔ Vết nứt (bề mặt)

✔ Vết lõm dưới mối hàn

✔ Vết chồng lấp

✔ Cốt thép thừa/thiếu

✔ Rỗ khí (bề mặt)

✔ Kích thước mối hàn không hoàn chỉnh

✔ Sai lệch vị trí

📋 Khi nào cần thực hiện kiểm tra VT? ✔ Trước khi hàn (kiểm tra độ khít mối hàn)

✔ Trong quá trình hàn (mối hàn gốc và các mối hàn trung gian)

✔ Sau khi hàn (kiểm tra mối hàn cuối cùng)

📘 Tham chiếu tiêu chuẩn

🔹 ASME Phần V – Điều 9

🔹 Tiêu chí chấp nhận theo:

ASME Phần VIII
ASME B31.1 / B31.3
ISO 5817 (nếu có)

👷 Điểm cần lưu ý về QA/QC
👉 Kiểm tra trực quan (VT) là bắt buộc trước bất kỳ phương pháp kiểm tra không phá hủy nào như kiểm tra bằng phương pháp phân tích thành phần (PT), kiểm tra bằng phương pháp phân tích khối phổ (MT), kiểm tra bằng sóng siêu âm (UT) hoặc kiểm tra bằng tia X (RT)

👉 Con mắt tinh tường của người kiểm tra là công cụ kiểm tra tốt nhất

💬 Câu hỏi dành cho bạn:

Bạn có thực hiện kiểm tra trực quan (VT) ở tất cả các giai đoạn hàn hay chỉ sau khi hoàn thành?

Học cùng thầy Sachin, Kiểm tra hàn, Kiểm tra trực quan, QACQ, Chế tạo, EPC, Sản xuất, Kỹ thuật chất lượng, ASME, Chuỗi bài học hàn, Học hàng ngày, NDT, Kiểm tra trực quan, fblifestyle

Post | LinkedIn

(St.)

#StainlessSteel #PipingWelding #FitUp #ASME #API #B31_3 #SectionIX #GTAWWelding #NDT #PipingSupervisor #SiteExecution

Các bước lắp ráp và hàn đường ống thép không gỉ

29/12/2025 16:03 48

Lắp đặt và hàn đường ống bằng thép không gỉ

Phụ kiện ống thép không gỉ hàn TIG

CÁCH LẮP ỐNG THÉP KHÔNG GỈ VÀ …

Mẹo hàn Tig không gỉ

Đường ống thép không gỉ yêu cầu lắp và hàn chính xác để duy trì khả năng chống ăn mòn và tính toàn vẹn của cấu trúc. Hàn TIG là phương pháp được ưa chuộng vì độ chính xác và kết quả sạch sẽ trên đường ống. Chuẩn bị đúng cách ngăn ngừa các khuyết tật như oxy hóa hoặc biến dạng.

Kỹ thuật trang bị

Căn chỉnh các đường ống bằng cách sử dụng khe hở gốc 1/16 inch nhất quán cho các khớp đối đầu, được xác minh bằng công cụ khe hở. Gắn mối hàn thường xuyên theo các phần để giữ sự liên kết, bắt đầu với các khe hở rộng hơn để cho phép kéo vào và kiểm tra độ song song bằng thước dây. Đối với các khớp nối ổ cắm, trượt ống đến môi bên trong trước khi bắn.

Các bước chuẩn bị

Cắt các đầu vuông và vát đến rãnh 30-37,5 ° V hoặc J để thâm nhập hoàn toàn. Làm sạch bề mặt bằng axeton để loại bỏ chất gây ô nhiễm. Làm nóng trước xung quanh khu vực mối hàn để giảm ứng suất nhiệt, nhắm mục tiêu nhiệt độ đường nối dưới 150-300 ° F.

Quy trình hàn

Sử dụng TIG (GTAW) với chất độn carbon thấp ER308L hoặc ER316L, khí bảo vệ argon ở 15-25 CFH và dòng điện 60-150A. Thanh lọc ngược bên trong đường ống bằng khí trơ để ngăn chặn đường và hàn gốc, chất độn, sau đó nắp đi qua với tốc độ di chuyển 2-6 ipm. Sử dụng cài đặt xung để kiểm soát nhiệt trên các phần mỏng để giảm thiểu cong vênh.

Các thông số chính

Tham số	Giá trị tiêu biểu
Hiện tại	60-150 MỘT
Lưu lượng khí	15-25 CFH
Nhiệt độ Interpass	<150 °C
Tốc độ di chuyển	2-6 ảnh/phút

Các bước lắp ráp và hàn đường ống thép không gỉ

1- Chuẩn bị trước khi lắp ráp
✔️ Kiểm tra bản vẽ Isometric, loại đường ống, mác vật liệu (SS 304 / 316 / 316L / Duplex nếu có)
✔️ Kiểm tra số lô ống & MTC (Chứng chỉ Kiểm tra Vật liệu)
✔️ Đảm bảo đúng thông số ống, đường kính ngoài và độ dày
✔️ Xác nhận WPS / PQR đã được phê duyệt theo ASME Section IX
✔️ Đảm bảo chứng chỉ thợ hàn hợp lệ cho SS & quy trình hàn
📌 Quan trọng: Sử dụng dụng cụ riêng cho SS để tránh nhiễm bẩn thép carbon.

2. Chuẩn bị đầu ống
✔️ Cắt ống bằng phương pháp cắt nguội / máy cắt ống (tránh cắt bằng lửa)
✔️ Vát mép theo WPS (thường là 37,5° ±2,5°)
✔️ Mặt tiếp xúc mối hàn: 1,0–1,5 mm
✔️ Khe hở mối hàn: 2,0–4,0 mm (theo WPS)
✔️ Loại bỏ bavia và các cạnh sắc nhọn

3. Làm sạch (Quan trọng đối với thép không gỉ)
✔️ Làm sạch bên trong và bên ngoài (tối thiểu 25–50 mm từ mép vát)
✔️ Chỉ sử dụng bàn chải dây thép không gỉ
✔️ Tẩy dầu mỡ bằng acetone hoặc IPA
✔️ Loại bỏ dầu, mỡ, hơi ẩm và bụi bẩn
🚫 Tuyệt đối không sử dụng bàn chải thép carbon trên thép không gỉ.

4. Lắp ráp & Căn chỉnh
✔️ Căn chỉnh ống bằng kẹp trong / kẹp ngoài
✔️ Kiểm tra độ lệch trong (độ lệch cao thấp)
Tối đa: ≤10% độ dày thành ống (hoặc theo tiêu chuẩn)
✔️ Duy trì khe hở mối hàn đồng đều
✔️ Kiểm tra hướng và độ dốc của ống theo tiêu chuẩn ISO
✔️ Đảm bảo đã đánh dấu số mối hàn

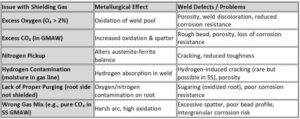

5. Bố trí khí bảo vệ (Bắt buộc đối với ống thép không gỉ)

✔️ Sử dụng khí Argon để bảo vệ mối hàn lớp đầu tiên
✔️ Sử dụng màng chắn khí / giấy / nút bịt khí bơm hơi
✔️ Mức oxy bên trong ống:

🔹 <0,1% (1000 ppm) lý tưởng
🔹 Tối đa <0,5% (5000 ppm)
✔️ Duy trì việc bảo vệ cho đến khi hoàn thành mối hàn lớp nóng
📌 Mục đích: Ngăn ngừa quá trình oxy hóa và “tạo đường” bên trong ống thép không gỉ.

6. Hàn điểm (Tack Welding)
✔️ Quy trình: GTAW (TIG)
✔️ Sử dụng que hàn cùng loại với lớp hàn gốc
✔️ Chiều dài mối hàn điểm: 10–15 mm, cách đều nhau
✔️ Làm mỏng và làm sạch các đầu mối hàn điểm trước khi hàn

7. Hàn lớp hàn gốc (Root Pass Welding)
✔️ Quy trình: GTAW (TIG)
✔️ Que hàn: ER308L / ER316L (tùy theo vật liệu)
✔️ Sử dụng khí Argon 100% để bảo vệ và làm sạch
✔️ Nhiệt lượng thấp, độ xuyên thấu tốt
✔️ Không bị oxy hóa bên trong ống

8. Hàn lớp nóng (Hot Pass)
✔️ Quy trình: GTAW hoặc SMAW
✔️ Loại bỏ các khuyết tật ở lớp hàn gốc nếu có
✔️ Đảm bảo sự kết dính hoàn toàn và kiểm soát sự gia cố ở lớp hàn gốc

9. Hàn lớp phủ (Fill & Cap Welding)
✔️ Các tùy chọn quy trình:
GTAW (đường kính nhỏ / đường hàn quan trọng)
SMAW (E308L / E316L)
✔️ Duy trì nhiệt độ giữa các lớp hàn (thường là…) <150°C)
✔️ Hình dạng mối hàn:
Mịn
Không bị lõm
Gia cố theo tiêu chuẩn

10. Làm sạch sau hàn
✔️ Loại bỏ xỉ và bắn tóe
✔️ Làm sạch khu vực hàn bằng bàn chải dây thép không gỉ
✔️ Tẩy gỉ và thụ động hóa nếu được chỉ định
✔️ Loại bỏ vết ố do nhiệt (màu xanh lam / nâu)

11. Kiểm tra & Thử nghiệm
✔️ Kiểm tra trực quan (VT)
✔️ Kiểm tra thẩm thấu thuốc nhuộm (PT) cho các mối hàn thép không gỉ
✔️ Kiểm tra hồng ngoại (RT) / siêu âm (UT) nếu được yêu cầu bởi ITP
✔️ Kiểm tra kích thước và độ thẳng hàng
✔️ Làm sạch đường ống trước khi thử thủy lực

12. Tài liệu
✔️ Cập nhật nhật ký hàn & bản đồ hàn
✔️ Truy xuất danh tính thợ hàn
✔️ Báo cáo NDT
✔️ Bản vẽ hoàn công

Các tiêu chuẩn chính được tham chiếu
ASME B31.3 – Đường ống công nghiệp
ASME Phần IX – Tiêu chuẩn hàn

Chất lượng hàn thép không gỉ đạt được thông qua quy trình Tuân thủ quy định, tay nghề cao và thi công có kỷ luật tại công trường.

Thép không gỉ, Hàn ống, Lắp ráp, ASME, API, B31_3, Mục IX, Hàn GTAW, Kiểm tra không phá hủy, Giám sát ống, Thi công tại công trường

Post | LinkedIn

(St.)

Mác vật liệu – Điều mà mọi kỹ sư thực sự nên biết

29/12/2025 11:10 36

Lớp vật liệu

Các loại vật liệu phân loại vật liệu, đặc biệt là kim loại như thép, dựa trên thành phần hóa học, tính chất cơ học và các ứng dụng dự kiến của chúng. Các loại này đảm bảo tính nhất quán trong sản xuất và hiệu suất trong các ngành như xây dựng, ô tô và hàng không vũ trụ. Các hệ thống phổ biến bao gồm SAE / AISI cho thép ở Bắc Mỹ và EN / DIN cho Châu Âu.

Các loại thép

Thép được chia thành các loại như thép carbon, hợp kim, thép không gỉ và thép công cụ, mỗi loại có loạt cấp cụ thể. Ví dụ, thép cacbon sử dụng mã sê-ri 10xx trong đó “xx” biểu thị tỷ lệ phần trăm hàm lượng cacbon. Thép hợp kim thêm các nguyên tố như crom hoặc niken để tăng cường độ bền.

Ví dụ về lớp

Thép cacbon: Các loại cacbon thấp (nhẹ) như AISI 1018 cho độ dẻo; carbon trung bình như 1045 cho độ dẻo dai.
Thép không gỉ: 304 cho khả năng chống ăn mòn trong chế biến thực phẩm; 316 cho môi trường biển.
Thép công cụ: Các loại có độ cứng cao như D2 cho dụng cụ cắt.

Tiêu chuẩn so sánh

Tiêu chuẩn	Khu vực	Lớp ví dụ
SAE/AISI	Hoa Kỳ	1018, 4140
Tiêu chuẩn	Hoa Kỳ	Đáp 36, A516
EN / DIN	Châu Âu	S355, 1.4301

Các cấp ảnh hưởng đến việc sử dụng sản phẩm bằng cách xác định độ bền, khả năng hàn và khả năng chống ăn mòn.

🔎 Mác vật liệu – Điều mà mọi kỹ sư thực sự nên biết
Trong các dự án kỹ thuật, việc lựa chọn vật liệu không bao giờ chỉ là hình thức. Mác vật liệu phù hợp có thể đảm bảo vận hành an toàn và tuổi thọ cao, trong khi mác vật liệu không phù hợp có thể dẫn đến hỏng hóc, ngừng hoạt động và chi phí sửa chữa tốn kém.

Dưới đây là cái nhìn thực tế, hướng đến thực tiễn về các mác vật liệu được sử dụng phổ biến nhất trong các dự án dầu khí, điện lực, cơ sở hạ tầng và công nghiệp:
1️⃣ Thép Carbon (CS)
Vật liệu chủ lực trong kỹ thuật. Các mác như ASTM A106 Gr. B, ASTM A53 Gr. B và API 5L X42–X70 được đánh giá cao về khả năng hàn, tính sẵn có và hiệu quả chi phí.

👉 Được sử dụng rộng rãi trong đường ống, nồi hơi, đường ống nhà máy lọc dầu và các kết cấu.

2️⃣ Thép hợp kim thấp (LAS)
Được chế tạo cho nhiệt độ và áp suất cao. Các mác thép ASTM A335 P11, P22 và P91 mang lại độ bền rão và khả năng chống oxy hóa vượt trội.

👉 Nhà máy điện, bộ siêu nhiệt, nồi hơi áp suất cao.

3️⃣ Thép không gỉ Austenit
304, 316, 321, 347—được lựa chọn vì khả năng chống ăn mòn và độ dẻo.

• 316 xử lý clorua tốt hơn
• 321 & 347 vượt trội ở nhiệt độ cao
👉 Ngành công nghiệp hóa chất, hàng hải, thực phẩm và dược phẩm.

4️⃣ Thép không gỉ Duplex & Super Duplex
2205 và 2507 kết hợp độ bền cao với khả năng chống ăn mòn vượt trội và giá trị PREN cao.

👉 Giàn khoan ngoài khơi, hệ thống dưới biển, nhà máy khử muối.

5️⃣ Hợp kim Niken
Khi điều kiện trở nên khắc nghiệt, các hợp kim như Inconel 625, Incoloy 800, Monel 400 và Hastelloy C-22 sẽ phát huy tác dụng.

👉 Ứng dụng trong môi trường ăn mòn, lò luyện kim hóa dầu, hàng hải và hàng không vũ trụ.

6️⃣ Hợp kim Đồng
Cu-Ni 90/10 và 70/30 là những lựa chọn hàng đầu chống ăn mòn nước biển.

👉 Bộ trao đổi nhiệt, bình ngưng, đóng tàu.

7️⃣ Hợp kim Nhôm
Nhẹ, bền và hiệu quả. Các loại 5083, 6061, 7075 nổi bật ở những nơi trọng lượng là yếu tố quan trọng.

👉 Hàng không vũ trụ, kết cấu hàng hải, bể chứa đông lạnh.

8️⃣ Hợp kim Titan
Mác 2 và Mác 5 (Ti-6Al-4V) mang lại khả năng chống ăn mòn và tỷ lệ độ bền trên trọng lượng vượt trội.

👉 Ngoài khơi, hàng không vũ trụ, cấy ghép y tế.

9️⃣ Gang đúc
Từ gang xám đến gang dẻo (SG), được đánh giá cao về khả năng chống mài mòn và giảm chấn rung động.

👉 Ống dẫn, máy bơm, khối động cơ, hố ga.

🔟 Thép cốt & Bê tông
Xương sống của các công trình dân dụng.

• Thép cốt: Fe415, Fe500, Fe550
• Bê tông: M20 đến M60+
👉 Nhà cửa, cầu, đập.

1️⃣1️⃣ Vật liệu phi kim loại (Polyme & Vật liệu composite)
PVC, HDPE, PTFE, FRP—nhẹ, chống ăn mòn và ổn định về mặt hóa học.

👉 Đường ống, lớp lót, hệ thống cách nhiệt.

✨ Mác vật liệu không chỉ là thông số kỹ thuật, mà còn là những quyết định kỹ thuật xác định sự an toàn, độ bền và sự thành công của dự án.

Krishna Nand Ojha a

#Materials #Engineering #Quality #ASME #ASTM #API #ISO #OilAndGas

Vật liệu, Kỹ thuật, Chất lượng, ASME, ASTM, API, ISO, Dầu khí

(St.)

Tiêu chí chấp nhận MPT / MPI

27/12/2025 11:28 47

Tiêu chí chấp nhận MPT / MPI

MPT và MPI đề cập đến cùng một phương pháp thử nghiệm không phá hủy: Thử nghiệm hạt từ tính (MPT) hoặc Kiểm tra hạt từ tính (MPI). Kỹ thuật này phát hiện các khuyết tật bề mặt và gần bề mặt trong vật liệu sắt từ bằng cách áp dụng từ trường và quan sát cụm hạt ở độ gián đoạn.

Thuật ngữ chính

Các chỉ dẫn liên quan vượt quá 1,5 mm (1/16 in.) trong kích thước chính.
Các chỉ báo tuyến tính có chiều dài gấp ba lần chiều rộng của chúng.
Các chỉ báo tròn có chiều dài bằng hoặc nhỏ hơn ba lần chiều rộng của chúng, thường là hình tròn hoặc hình elip.

Tiêu chí ASME Phần VIII Div 1

Các bề mặt phải không có các chỉ dẫn tuyến tính có liên quan, bị loại bỏ hoàn toàn.
Các chỉ báo tròn có liên quan trên 5 mm (3/16 in.) bị từ chối.
Bốn hoặc nhiều chỉ báo tròn có liên quan trong một dòng, cách nhau 1,5 mm (1/16 in.) hoặc ít hơn từ cạnh này sang cạnh khác, bị từ cạnh.

Các tiêu chuẩn khác

AWS D1.1 loại bỏ các vết nứt và yêu cầu hợp nhất hoàn toàn theo Bảng 6.1, với các tiêu chí khác nhau tùy theo điều kiện dịch vụ.
NASA từ chối tất cả các chỉ dẫn tuyến tính bất kể độ dài, với chứng nhận Cấp độ 2 cần thiết cho các quyết định.
Tiêu chuẩn API hoặc thông số kỹ thuật của dự án có thể xác định các giới hạn duy nhất, thường cấm các vết nứt.

🧲 Tiêu chí Chấp nhận MPT / MPI – Tất cả các Tiêu chuẩn Chính

#ASME
#AWS
#API
#ISO
#ASMESectionV
#ASMESectionVIII

⚠️ **Lưu ý:** Tiêu chí chấp nhận phụ thuộc vào quy chuẩn áp dụng, đặc tả công việc và mức độ chấp nhận.

⚠️ Các dấu hiệu dạng đường thẳng luôn quan trọng hơn các dấu hiệu dạng tròn.

—

🔴 **1. Quy tắc Chung (Áp dụng cho TẤT CẢ các Tiêu chuẩn)**

✅ Bất kỳ dấu hiệu dạng vết nứt (đường thẳng) nào → **KHÔNG CHẤP NHẬN**
Bao gồm:

• Vết nứt

• Thiếu liên kết (LOF)

• Đường hàn

• Mối hàn chồng

❌ Không chấp nhận bất kỳ dấu hiệu dạng đường thẳng nào, bất kể kích thước.

—

🟡 **2. Các dấu hiệu bo tròn – Giới hạn chung**

• Các dấu hiệu bo tròn riêng lẻ ≤ **1,5 mm (1/16 in)** → ✔ Chấp nhận được
• Các dấu hiệu bo tròn > **3 mm (1/8 in)** → ❌ Không chấp nhận
• Cụm các dấu hiệu bo tròn → ❌ Không chấp nhận
• Các dấu hiệu bo tròn thẳng hàng → ❌ Không chấp nhận

—

📘 **3. Tiêu chuẩn ASME Mục VIII / ASME B31**

• Dấu hiệu tuyến tính → ❌ Không chấp nhận
• Dấu hiệu tròn:
• ≤ **3 mm (1/8 in)** → ✔ Chấp nhận được
• Hơn **4 dấu hiệu trên một đường thẳng** với khoảng cách < 3 mm → ❌ Không chấp nhận
• Tập trung ở một khu vực → ❌ Không chấp nhận

—

📗 **4. Tiêu chuẩn ASME Mục V (Quy trình kiểm tra không phá hủy)**

⚠️ Tiêu chuẩn ASME Mục V quy định **cách thức kiểm tra**, không phải tiêu chí chấp nhận.

Tiêu chí chấp nhận được lấy từ:

• ASME Mục VIII
• ASME B31
• Quy chuẩn xây dựng / Quy cách dự án

—

📙 **5. AWS D1.1 (Hàn kết cấu)**

• Vết nứt → ❌ Không đạt
• Dấu hiệu dạng đường thẳng → ❌ Không đạt
• Dấu hiệu dạng tròn:
• ≤ **3 mm (1/8 in)** → ✔ Chấp nhận được
• Tập trung hoặc thẳng hàng → ❌ Không đạt

—

📕 **6. ISO 23278 (Trước đây là EN 1290)**

• Mức chất lượng 1 (Cao): Dạng tròn rất hạn chế | Dạng đường thẳng → ❌ Không đạt

• Mức chất lượng 2: Dạng tròn hạn chế | Dạng đường thẳng → ❌ Không đạt
• Mức chất lượng 3 (Thấp): Dạng tròn nhiều hơn được cho phép | Dạng đường thẳng → ❌ Không đạt

👉 Bất kỳ dấu hiệu dạng đường thẳng nào → **Không đạt ở tất cả các mức chất lượng**

—

📓 **7. Tiêu chuẩn API (API 650 / API 1104)**

🔹 **API 1104 (Đường ống)**
• Vết nứt / dấu hiệu tuyến tính → ❌ Từ chối
• Dấu hiệu tròn:
• Nhỏ & riêng lẻ → ✔ Chấp nhận được
• Tập trung hoặc thẳng hàng → ❌ Từ chối

🔹 **API 650 (Bể chứa)**
• Bất kỳ vết nứt nào → ❌ Từ chối
• Dấu hiệu tròn → Được phép trong giới hạn kích thước và khoảng cách

—

🟣 **8. ISO 5817 (Khi được tham chiếu)**

• Mức B (Nghiêm ngặt): Tối thiểu vết tròn | Tuyến tính → ❌ Từ chối
• Mức C (Trung bình): Vết tròn vừa phải | Tuyến tính → ❌ Từ chối
• Mức D (Trung bình): Cho phép nhiều vết tròn hơn | Đường thẳng → ❌ Từ chối

—

🛑 **Những điểm quan trọng cần nhớ khi thi và tại công trường**

✔ Đường thẳng → **Luôn luôn từ chối**
✔ Đường cong → **Tùy thuộc vào kích thước và khoảng cách**
✔ Đường cong tập trung → **Từ chối**
✔ Đường thẳng hàng → **Từ chối**
✔ Tiêu chuẩn ASME Phần V → **Chỉ áp dụng cho quy trình, không phải chấp nhận**

—

🔖 **Tóm tắt phỏng vấn một dòng**

“Trong MPT, tất cả các đường thẳng đều không được chấp nhận, trong khi các đường cong có thể được chấp nhận tùy thuộc vào kích thước, khoảng cách và tiêu chuẩn áp dụng.”

🛠️ Quality & Engineering

#WeldingInspection
#WeldingQC
#QualityControl
#QualityAssurance
#InspectionEngineering #fblifestyle

ASME, AWS, API, ISO, ASMESectionV, ASMESectionVIII, Kiểm tra hàn, Kiểm soát chất lượng hàn, Kiểm soát chất lượng, Đảm bảo chất lượng, Kỹ thuật kiểm tra , fblifestyle

(8) Post | LinkedIn

(St.)

Tiêu chí chấp nhận RT

27/12/2025 09:31 71

Tiêu chí chấp nhận RT đề cập đến các tiêu chuẩn đánh giá kết quả thử nghiệm chụp X quang (RT) trên mối hàn, chủ yếu từ ASME BPVC Phần VIII Div. 1. Các tiêu chí này phân biệt giữa các chỉ báo tuyến tính và tròn để xác định khả năng chấp nhận. Chúng đảm bảo tính toàn vẹn của mối hàn bằng cách loại bỏ các vết nứt hoặc khuyết điểm quá mức.

Các định nghĩa chính

Chỉ dẫn tuyến tính có chiều dài lớn hơn ba lần chiều rộng của chúng, thường đại diện cho các vết nứt, thiếu thâm nhập, thiếu nhiệt hạch hoặc tạp chất xỉ kéo dài. Các chỉ dẫn tròn có chiều dài bằng hoặc nhỏ hơn ba lần chiều rộng của chúng, chẳng hạn như độ xốp, xỉ hoặc tạp chất vonfram, bao gồm bất kỳ đuôi nào trong phép đo kích thước.

Quy tắc chỉ báo tuyến tính

Các vết nứt, thiếu thâm nhập và thiếu nhiệt hạch không bao giờ được chấp nhận. Các chỉ dẫn kéo dài khác vượt quá các chiều dài này bị từ chối: 1 / 3T đối với T ≤ 13 mm, 38 mm đối với 13 < T ≤ 25 mm, 2 / 3T đối với 25 < T ≤ 57 mm và 19 mm đối với T > 57 mm (T là độ dày mối hàn không bao gồm cốt thép). Các nhóm chỉ dẫn nội tuyến có tổng cộng trên T trong vòng 12T là không thể chấp nhận được trừ khi các khoảng trống liên tiếp vượt quá 6L (L là khuyết điểm dài nhất).

Quy tắc chỉ báo tròn

Các chỉ báo tròn có liên quan trên 5 mm (3/16 in.) bị từ chối. Các giới hạn bổ sung được áp dụng dựa trên độ dày, với các biểu đồ trong Phụ lục 4 của ASME cung cấp thêm hướng dẫn về các cụm và khoảng cách.

📸 Tiêu chí Chấp nhận RT: Hướng dẫn Toàn diện dành cho Thanh tra

#NDT #RadiographicTesting #QAQC #WeldingInspection #ASME #API #OilAndGas #Engineering #Piping #ConstructionQuality #fblifestyle

Cho dù bạn đang chuẩn bị cho một cuộc phỏng vấn QC, một kỳ thi CSWIP/AWS, hay xem xét phim tại chỗ, việc nắm rõ Tiêu chí Chấp nhận Kiểm tra Chụp X quang (RT) là rất quan trọng.

Trong khi ASME Phần V hướng dẫn bạn cách chụp X-quang, các quy chuẩn xây dựng cho bạn biết mối hàn có đạt yêu cầu hay không. Dưới đây là bảng tóm tắt đơn giản trên tất cả các tiêu chuẩn quốc tế chính. 👇
🟢 1. ASME Phần VIII (Phần 1 & 2) – Bình áp lực
Tham khảo: ASME Phần VIII + ASME Phần V Điều 2 2
❌ Không đạt:

* Bất kỳ vết nứt, mất lớp phủ (LOF) hoặc thâm nhập không hoàn toàn (IP) nào: Không được phép.

* Tạp chất xỉ: Chiều dài > 6 mm hoặc xỉ kết cụm > độ dày tấm (t).

* Độ rỗng: Độ rỗng kết cụm > 13 mm trong bất kỳ đoạn dài 25 mm nào.

✅ Đạt:

* Xỉ riêng lẻ và độ rỗng tròn nằm trong giới hạn kích thước/mật độ cụ thể.

🟢 2. ASME B31.3 – Đường ống công nghiệp
(Chủ đề phỏng vấn phổ biến nhất)
❌ Không đạt:

* Bất kỳ vết nứt, mất lớp phủ (LOF) hoặc thâm nhập không hoàn toàn (IP) nào.

* Xỉ: Bất kỳ dấu hiệu tuyến tính nào có chiều dài > t.

* Độ rỗng tuyến tính: Luôn là dấu hiệu cảnh báo.

✅ Đạt:

* Độ rỗng tròn ≤ 20% của t.

* Lưu ý: Tiêu chuẩn này nhìn chung nghiêm ngặt hơn B31.1 (Đường ống điện).
🟢 3. API 1104 – Đường ống (Xuyên quốc gia)
❌ Bị loại bỏ:

* Vết nứt, mất lớp vật liệu (LOF) hoặc vết rỗ (IP).

* Xỉ hàn: Chiều dài > 25 mm hoặc > 8% tổng chiều dài mối hàn.

📌 Mẹo chuyên nghiệp: API 1104 thường dễ dãi hơn ASME vì các mối hàn đường ống chịu các cấu hình ứng suất khác với các bình chịu áp lực.

🟢 4. AWS D1.1 – Thép kết cấu
❌ Bị loại bỏ:

* Bất kỳ vết nứt, mất lớp vật liệu (LOF) hoặc vết rỗ (IP) nào.

* Xỉ hàn: Chiều dài > 10 mm.

* Rỗ khí: Rỗ khí dạng tuyến tính hoặc tập trung quá mức.

🟢 5. API 650 & 653 – Bồn chứa

* API 650: Loại bỏ các cụm rỗ khí > 13 mm trong bất kỳ 150 mm mối hàn nào.

* API 653 (Sửa chữa): Nghiêm ngặt hơn nữa; Bất kỳ khuyết tật phẳng nào (vết nứt/mất liên kết) trong mối hàn sửa chữa đều tự động bị từ chối.

⚠️ Cạm bẫy “Mục IX của ASME”
Quan trọng cho phỏng vấn: Không bao giờ nói “Chấp nhận theo Mục IX.”

Mục IX của ASME chỉ dành cho việc đánh giá năng lực. Nó không xác định tiêu chí chấp nhận cho các mối hàn sản xuất — những tiêu chí đó luôn đến từ quy chuẩn xây dựng (B31.3, Mục VIII, v.v.).

📌 Bảng tóm tắt: Hướng dẫn “Xem nhanh”
| Loại khuyết tật | Trạng thái chấp nhận |

|—|—|

| Vết nứt | ❌ Luôn từ chối |

| Mất liên kết / Thấm | ❌ Luôn từ chối |

| Xỉ tuyến tính | ❌ Hầu hết từ chối (Kiểm tra chiều dài) |

| Rỗ cụm | ❌ Giới hạn nghiêm ngặt |

| Rỗ tròn | ✅ Thường chấp nhận được trong giới hạn |
🎯 Câu trả lời phỏng vấn “vàng”:
“Tiêu chí chấp nhận kiểm tra bằng tia X được quy định bởi các tiêu chuẩn xây dựng như ASME B31.3 hoặc API 1104. Phần V của ASME chỉ định nghĩa kỹ thuật chụp X-quang và các yêu cầu về chất lượng hình ảnh.

NDT, Kiểm tra bằng tia X, QAQC, Kiểm tra mối hàn, ASME, API, Dầu khí, Kỹ thuật, Đường ống, Chất lượng xây dựng, fblifestyle

(St.)

#IndustrialSafety #EHS #OperationalExcellence #FacilityManagement #RiskManagement #SafetyCulture #VisualManagement #LeanManufacturing #OSHA #ANSI #Engineering #Manufacturing #WorkplaceSafety #ColorCoding #IndustrialEngineering

Mã MÀU trong CÔNG NGHIỆP

22/12/2025 15:41 74

MÀU SẮC CÔNG NGHIỆP

Màu sắc công nghiệp đề cập đến bảng màu thiết kế lấy cảm hứng từ thẩm mỹ đô thị, nhà máy và nguyên liệu thô, thường có màu xám, kim loại và tông màu đất cho nội thất, thương hiệu và đồ họa hiện đại. Những sơ đồ này gợi lên sự tinh tế và chức năng, lấy từ các yếu tố như thép, bê tông và rỉ sét.

Bảng màu phổ biến

Bảng màu công nghiệp phổ biến cân bằng màu lạnh và ấm để mang lại tính linh hoạt.

Thép đô thị: Than đậm đến xám bạc nhạt cho không gian tối giản, bóng bẩy.
Máy móc rỉ sét: Màu cam cháy, sienna và rỉ sét để tạo cảm giác ấm áp, hoài cổ trong bao bì hoặc thương hiệu.
Rừng bê tông: Màu xám nhạt và đậm như #B0B3B8 và #7D7F81 cho môi trường yên tĩnh, ổn định.

Các ứng dụng chính

Những màu này phù hợp với nội thất theo phong cách công nghiệp với gạch hoặc kim loại lộ thiên.
Màu be đất và nâu bụi tạo thêm sự ấm áp để chống lại màu xám “lạnh”, kết hợp với các điểm nhấn kim loại. Màu xám từ sáng đến tối tạo thành một lớp nền trung tính, được tăng cường bởi sự tương phản đen và trắng. Màu nâu ấm, màu be và màu xanh lam được rửa bằng đá là bảng màu nền trong tự nhiên.

Mẹo thiết kế

Sử dụng hình nền có kết cấu để có chiều sâu trong tiếp thị hoặc thiết kế web. Kết hợp tông màu trầm với các điểm nhấn đậm cho trang phục sang trọng thành thị. Màu xanh thép và than củi truyền tải sự chuyên nghiệp trong xây dựng thương hiệu doanh nghiệp.

MÀU SẮC CÔNG NGHIỆP
Các màu sắc công nghiệp “có tiếng nói” trong hoạt động và an toàn là một phần của ngôn ngữ hình ảnh phổ quát được thiết kế để ngăn ngừa tai nạn, hướng dẫn hành vi và xác định các mối nguy hiểm ngay lập tức. Hệ thống này thường được chính thức hóa trong các tiêu chuẩn như OSHA ở Mỹ, ISO quốc tế và ANSI/NEMA. Dưới đây là phân tích chi tiết về các màu sắc chính và “tiếng nói” quan trọng của chúng trong hoạt động và an toàn:
1. Đỏ – Màu của Nguy hiểm tức thì & Dừng lại 🔴

“DỪNG LẠI, NGUY HIỂM hoặc KHẨN CẤP.” Nó đòi hỏi mức độ chú ý cao nhất.

2. Vàng / Hổ phách – Màu của Thận trọng & Mối nguy hiểm vật lý
“CẨN THẬN. Hãy nhận thức được các mối nguy hiểm tiềm ẩn.” Nó báo hiệu cần phải cảnh giác. 3. Màu cam – Màu cảnh báo và các mối nguy hiểm đang hoạt động
“CẢNH BÁO. Đây là nguy hiểm.” Cụ thể hơn màu vàng, thường dùng cho các bộ phận đang hoạt động.

4. Màu xanh lá cây – Màu an toàn và sơ cứu
“TÌNH TRẠNG AN TOÀN. Đến đây để được giúp đỡ.” Nó chỉ ra vị trí của thiết bị an toàn hoặc lối thoát hiểm.

5. Màu xanh dương – Màu thông tin và hành động bắt buộc
“THÔNG BÁO. Bạn phải làm điều này.” Nó truyền đạt các hướng dẫn bắt buộc, không liên quan trực tiếp đến nguy hiểm.

6. Màu tím (Oải hương) – Màu của các mối nguy hiểm phóng xạ
“NGUY HIỂM PHÓNG XẠ.” Rất cụ thể và quan trọng.

7. Màu đen trắng – Màu của vệ sinh và giao thông
“TỔ CHỨC và LUỒNG GIAO THÔNG.” Để giữ gìn vệ sinh chung và hướng dẫn.

Ứng dụng quan trọng ngoài biển báo: Đánh dấu đường ống (ANSI/ASME A13.1)
Đây là nơi màu sắc trực tiếp “nói” đến hoạt động. Màu sắc của nhãn ống cho biết nội dung bên trong:
▪️Màu vàng chữ đen: Chất lỏng dễ cháy (ví dụ: nhiên liệu, dung môi).

▪️Màu xanh lá cây chữ trắng: Nước uống, nước làm mát hoặc các loại nước khác.

▪️Màu xanh dương chữ trắng: Khí nén và các loại khí khác.

▪️Màu đỏ chữ trắng: Chất lỏng chữa cháy (đường ống phun nước, bọt).

▪️Màu cam chữ đen: Chất lỏng độc hại/ăn mòn (axit, hóa chất).

▪️Màu nâu chữ trắng: Chất lỏng dễ bắt lửa (dầu, chất bôi trơn).

Cách áp dụng trong thực tế: Khi một nhân viên bảo trì nhìn thấy:
▪️Nút dừng khẩn cấp màu đỏ: Họ biết phải nhấn ngay trong trường hợp khẩn cấp.

▪️Khu vực sàn có sọc vàng đen: Họ được cảnh báo về nguy cơ vấp ngã thường trực.

▪️Một tấm chắn màu cam trên máy móc: Họ biết các bộ phận bên trong rất nguy hiểm khi được cấp điện.

▪️Một biển báo màu xanh lá cây có hình người đang chạy: Họ biết đó là lối thoát hiểm.

▪️Một biển báo màu xanh dương có hình tai: Họ biết họ phải đeo thiết bị bảo vệ tai trước khi vào.

Những màu sắc này là những mệnh lệnh và thông tin tức thời, không cần lời nói. Chúng vượt qua rào cản ngôn ngữ và loại bỏ nhiễu loạn hoạt động, trở thành công cụ không thể thiếu cho việc quản lý rủi ro, vận hành hiệu quả và cuối cùng là cứu sống con người. Việc một cơ sở áp dụng nhất quán mã màu này là một chỉ báo trực tiếp về văn hóa an toàn của cơ sở đó.

(1) Post | Feed | LinkedIn

Tại sao cần phải mã hóa màu sắc cho đường ống trong công nghiệp?

Mã hóa màu sắc đường ống rất cần thiết để nâng cao an toàn, vận hành và bảo trì trong môi trường công nghiệp. Trong các nhà máy chế biến, đường ống vận chuyển nhiều loại chất lỏng khác nhau, bao gồm nước, hơi nước, dầu, hóa chất, khí và axit. Việc nhận diện màu sắc chính xác cho phép các kỹ sư, người vận hành và đội ngũ bảo trì nhanh chóng nhận biết chức năng của đường ống, từ đó giảm thiểu rủi ro và tăng hiệu quả hoạt động.

Dưới đây là bảng phân loại màu sắc:

🔵 Xanh dương – Không khí
🟢 Xanh lá cây – Nước
🔴 Đỏ – Chất lỏng chữa cháy
🟡 Vàng – Chất lỏng dễ cháy / oxy hóa (ví dụ: khí, nhiên liệu)
🟤 Nâu – Dầu và chất bôi trơn
🟠 Cam – Chất lỏng độc hại hoặc ăn mòn (axit & kiềm)
🟣 Tím – Các chất lỏng hóa học / nguy hiểm khác
⚫ Đen – Nước thải / chất lỏng xả thải

Tầm quan trọng của việc mã hóa màu sắc bao gồm:

✔ Nâng cao an toàn cho nhân viên và nhà máy
✔ Giảm thiểu lỗi vận hành và bảo trì
✔ Hỗ trợ trong quá trình bảo trì và các tình huống khẩn cấp
✔ Đảm bảo tiêu chuẩn hóa toàn cầu trong các dự án

#ProcessControl #Instrumentation #ChemicalEngineering #SafetyCulture #MaintenanceReliability #Oil&Gas

Kiểm soát quy trình, Thiết bị đo lường, Kỹ thuật hóa học, Văn hóa an toàn, Độ tin cậy bảo trì, Dầu khí

(14) Post | LinkedIn

Mã màu đường ống là một giao thức an toàn tiêu chuẩn được sử dụng trong các cơ sở công nghiệp để cung cấp nhận dạng trực quan ngay lập tức về nội dung và các mối nguy hiểm tiềm ẩn trong đường ống. Hệ thống này rất quan trọng để ngăn ngừa tai nạn, hợp lý hóa bảo trì và đảm bảo phản ứng nhanh chóng trong trường hợp khẩn cấp.

■ Lý do chính của mã màu

● Tăng cường an toàn: Nó cung cấp tín hiệu trực quan nhanh chóng cho công nhân và người ứng cứu khẩn cấp để xác định các chất nguy hiểm như khí dễ cháy, hóa chất độc hại hoặc hơi nước áp suất cao, giảm đáng kể nguy cơ tiếp xúc ngẫu nhiên hoặc xử lý sai.

● Hiệu quả hoạt động: Các đội bảo trì có thể ngay lập tức xác định vị trí và xác minh các đường ống chính xác để sửa chữa hoặc thay thế, giúp giảm thời gian ngừng hoạt động và ngăn ngừa các lỗi vận hành tốn kém, chẳng hạn như kết nối chéo các hệ thống không tương thích.

● Chuẩn bị ứng phó khẩn cấp: Trong trường hợp rò rỉ hoặc hỏa hoạn, lực lượng cứu hộ có thể nhanh chóng phân biệt giữa đường ống nước chữa cháy (màu đỏ) và đường ống nhiên liệu nguy hiểm (màu vàng), cho phép họ thực hiện các hành động thích hợp mà không bị chậm trễ.

● Tuân thủ quy định: Nhiều ngành công nghiệp được yêu cầu pháp lý phải tuân theo các tiêu chuẩn cụ thể – chẳng hạn như ANSI/ASME A13.1 (Hoa Kỳ), BS 1710 (Vương quốc Anh) hoặc IS 2379 (Ấn Độ) – để tránh các hình phạt pháp lý và duy trì chứng nhận nơi làm việc.

● Tiêu chuẩn hóa và giao tiếp: Các sơ đồ màu nhất quán đảm bảo rằng người lao động di chuyển giữa các cơ sở hoặc bộ phận khác nhau có thể hiểu hệ thống đường ống mà không cần đào tạo lại chuyên biệt, giúp khắc phục hiệu quả các rào cản ngôn ngữ tiềm tàng.

■ Tiêu chuẩn màu sắc công nghiệp phổ biến (ANSI/ASME A13.1)

Các màu sau đây là tiêu chuẩn trong nhiều môi trường công nghiệp để biểu thị các vật liệu cụ thể:

🔴 Màu đỏ: Chất lỏng dập lửa (ví dụ: nước chữa cháy).

🟡Vàng: Chất lỏng dễ cháy hoặc oxy hóa (ví dụ: khí nhiên liệu, dầu).

🟠Cam: Chất lỏng độc hại hoặc ăn mòn (ví dụ: axit, amoniac).

🟢Xanh lá cây: Nước uống hoặc nước làm mát không nguy hiểm.

🔵Xanh dương: Khí nén và các loại khí không cháy khác.

🟤Nâu: Chất lỏng dễ cháy.

⬜️Xám: Nước thải hoặc nước không dùng để uống.

⚪️Trắng: Hơi nước (thường được sử dụng cho các đường ống nhiệt độ cao).

safety oilgas

Post | LinkedIn

Tại sao mã màu lại quan trọng đối với hệ thống đường ống trong công nghiệp? 🎨

Trong các nhà máy công nghiệp, đường ống là huyết mạch vận chuyển nước, hơi nước, dầu, hóa chất, khí, axit và các chất lỏng nguy hiểm khác.

Khi nhiều hệ thống hoạt động song song, việc nhận diện trực quan rõ ràng không phải là điều tùy chọn mà là điều thiết yếu.

Đây là lý do tại sao việc mã hóa màu đường ống đóng vai trò quan trọng trong an toàn, vận hành và độ tin cậy bảo trì.

🔍 Nhận diện màu sắc tiêu chuẩn cho đường ống (Thực tiễn phổ biến):

🔵 Xanh dương – Không khí
🟢 Xanh lá cây – Nước
🔴 Đỏ – Chất lỏng chữa cháy
🟡 Vàng – Chất lỏng dễ cháy / oxy hóa (khí, nhiên liệu)
🟤 Nâu – Dầu & chất bôi trơn
🟠 Cam – Chất lỏng độc hại / ăn mòn (axit & kiềm)
🟣 Tím – Các hóa chất nguy hiểm khác
⚫ Đen – Nước thải / chất lỏng xả thải
(Lưu ý: Tiêu chuẩn có thể khác nhau tùy theo khu vực, nhưng nguyên tắc vẫn mang tính phổ quát.)

⚠️ Những thách thức chính khi không có mã màu phù hợp:

❌ Nguy cơ vận hành hoặc cách ly đường ống sai
❌ Tăng nguy cơ tai nạn trong quá trình bảo trì
❌ Trì hoãn trong quá trình ứng phó khẩn cấp
❌ Thiếu thông tin liên lạc giữa bộ phận vận hành, bảo trì và nhà thầu
❌ Khó khăn trong việc quản lý mạng lưới đường ống lớn và phức tạp

✅ Tại sao mã màu lại quan trọng trong hệ thống đường ống:

✔ Cải thiện an toàn cho nhân viên và nhà máy

✔ Giảm Lỗi do con người trong vận hành và bảo trì

✔ Giúp khắc phục sự cố và hành động khẩn cấp nhanh hơn

✔ Hỗ trợ lập kế hoạch bảo trì và độ tin cậy

✔ Thúc đẩy tiêu chuẩn hóa trên các dự án và địa điểm toàn cầu

🔑 Những điểm chính cần ghi nhớ
Mã màu là tuyến phòng thủ đầu tiên trong an toàn công nghiệp
Nó thu hẹp khoảng cách giữa thiết kế, vận hành và bảo trì
Một hệ thống trực quan đơn giản có thể ngăn ngừa các sự cố lớn và thời gian ngừng hoạt động
Tính nhất quán trong việc nhận dạng đường ống giúp tiết kiệm thời gian, chi phí và tính mạng

📢 Tóm tắt:
Mã màu được thực hiện tốt như thế nào trong nhà máy hoặc dự án của bạn?

Hệ thống đường ống của bạn có được nhận dạng rõ ràng và đạt tiêu chuẩn không? ====
👉 Hãy chia sẻ kinh nghiệm, thực tiễn tốt nhất hoặc những thách thức bạn gặp phải trong phần bình luận

#ProcessControl #Piping #Pipeline #Instrumentation #ChemicalEngineering
#SafetyCulture #MaintenanceReliability #OilAndGas #IndustrialSafety #EngineeringExcellence

Kiểm soát quy trình, Đường ống, Đường ống, Thiết bị đo lường, Kỹ thuật hóa học, Văn hóa an toàn, Độ tin cậy bảo trì, Dầu khí, An toàn công nghiệp, Kỹ thuật xuất sắc

(1) Post | LinkedIn

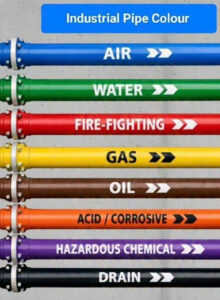

🔧🌈 Mã màu đường ống công nghiệp – Tìm hiểu trước khi làm việc! 🌈🔧

Trong các nhà máy công nghiệp, mã màu đường ống không chỉ là sơn — đó là ngôn ngữ an toàn giúp cứu sống và ngăn ngừa tai nạn.

Mỗi màu sắc đều kể một câu chuyện. Hãy cùng giải mã nhé 👇
🔵 Xanh dương – KHÔNG KHÍ
➡️ Khí nén & hệ thống khí nén
🟢 Xanh lá cây – NƯỚC
➡️ Nước công nghiệp, nước làm mát, nước sinh hoạt
🔴 Đỏ – CHỮA CHÁY
➡️ Đường ống trụ cứu hỏa, hệ thống phun nước 🚒🔥
🟡 Vàng – KHÍ
➡️ Khí nhiên liệu, LPG, khí tự nhiên ⚠️
🟤 Nâu – DẦU
➡️ Dầu bôi trơn, dầu nhiên liệu, dầu thủy lực
🟠 Cam – AXIT / ĂN MÒN
➡️ Hóa chất có tính axit & ăn mòn ☣️
🟣 Tím – HÓA CHẤT NGUY HIỂM
➡️ Hóa chất độc hại & nguy hiểm ⚠️
⚫ Đen – THOÁT NƯỚC
➡️ Nước thải, đường ống thoát nước & nước thải
✅ Tại sao mã màu đường ống lại quan trọng? ✔️ Nhận diện nhanh chóng
✔️ Cải thiện an toàn nhà máy
✔️ Giảm rủi ro vận hành
✔️ Dễ bảo trì và ứng phó khẩn cấp
📌 An toàn bắt đầu từ nhận thức.

📌 Màu sắc chính xác = Hành động chính xác.

💬 Hãy bình luận nếu bạn muốn biểu đồ PDF, quy tắc thực hành tại công trường hoặc giải thích về tiêu chuẩn IS/OSHA.

#IndustrialSafety 🏭
#PipeColourCode 🎨
#EngineeringLife ⚙️
#PlantSafety 🔥
#MechanicalEngineering
#IndustrialKnowledge
#SafetyFirst
#OilAndGas
#ChemicalPlant
#DHRUV_POLY_FACT_JOBS_CHANNEL

An toàn công nghiệp 🏭, Mã màu ống 🎨, Cuộc sống kỹ thuật ⚙️, An toàn nhà máy 🔥, Kỹ thuật cơ khí, Kiến thức công nghiệp, An toàn là trên hết, Dầu khí, Nhà máy hóa chất, DHRUV_POLY_FACT_JOBS_CHANNEL
