Ăn mòn dưới giá đỡ đường ống (CUPS)

62
Ăn mòn dưới giá đỡ đường ống (CUPS)
Ăn mòn dưới giá đỡ đường ống (CUPS) là một vấn đề phổ biến trong các hệ thống đường ống công nghiệp, nơi ăn mòn xảy ra tại các điểm tiếp xúc giữa đường ống và giá đỡ của chúng. Nó gây ra rủi ro đáng kể đối với tính toàn vẹn của cấu trúc do hư hỏng tiềm ẩn khó kiểm tra bằng mắt thường.

Nguyên nhân

CUP phát sinh từ hơi ẩm bị mắc kẹt trong các kẽ hở giữa đường ống và giá đỡ, thường trở nên tồi tệ hơn do dao động nhiệt độ gây ngưng tụ, thoát nước kém và tiếp xúc với các tác nhân ăn mòn như nước mặn. Ma sát từ chuyển động của đường ống làm xói mòn các lớp phủ bảo vệ, để kim loại trần bị ăn mòn điện và kẽ hở, đặc biệt là trong ống thép carbon.

Phương pháp kiểm tra

Kiểm tra trực quan xác định rỉ sét hoặc đổi màu bề mặt, nhưng các kỹ thuật tiên tiến như siêu âm có hướng dẫn (ví dụ: công nghệ QSR1), kiểm tra siêu âm mảng pha (PA-CAT) hoặc kiểm tra sóng dẫn hướng là điều cần thiết để phát hiện tổn thất tường ẩn dưới giá đỡ. Các phương pháp này cung cấp bản đồ đáng tin cậy về mức độ ăn mòn mà không cần loại bỏ toàn bộ đường ống.

Chiến lược phòng ngừa

Tối ưu hóa các thiết kế hỗ trợ với các lỗ thoát nước, bề mặt dốc, kẹp nâng cao hoặc vật liệu phi kim loại để giảm thiểu sự tiếp xúc giữa kim loại với kim loại và tích tụ hơi ẩm. Phủ lớp phủ bền, sử dụng giày ống làm lớp hy sinh và tiến hành bảo dưỡng thường xuyên để bảo vệ khỏi mài mòn và tiếp xúc với môi trường. Những cải tiến như hệ thống RedLineIPS SmartPad cung cấp các giải pháp giảm ma sát.

🔍 Báo cáo chuyên đề mới được phát hành: Ăn mòn dưới giá đỡ đường ống (CUPS)

Ăn mòn dưới giá đỡ đường ống (CUPS) là một trong những mối đe dọa bị đánh giá thấp nhất đối với tính toàn vẹn của đường ống, nhưng nó lại là nguyên nhân trực tiếp gây ra hỏa hoạn, nổ, rò rỉ hydrocarbon, ngừng hoạt động khẩn cấp và tổn thất kinh tế lớn trên các cơ sở trên bờ và ngoài khơi trong hai thập kỷ qua.

Mặc dù có tính chất cục bộ, CUPS phát triển ẩn khuất khỏi các cuộc kiểm tra thường xuyên, bên dưới các kẹp, đế, yên và trục quay, thường tiến triển đến hư hỏng trước khi được phát hiện.

Báo cáo chuyên đề mới nhất của chúng tôi,
“Ăn mòn dưới giá đỡ đường ống (CUPS): Mối đe dọa, Thách thức và Giải pháp sóng dẫn hướng”, tổng hợp:

▪️ Các sự cố lớn đã được công bố (các trường hợp ở Đảo Varanus, Marcus Hook, Biển Bắc và Thềm lục địa Bắc)
▪️ Các phát hiện về quy định từ UK HSE KP3 và PSA Na Uy
▪️ Tại sao kiểm tra bằng mắt thường và siêu âm thông thường không đủ hiệu quả tại các giá đỡ
▪️ Cách thức các chiến lược kiểm tra không xâm lấn dựa trên rủi ro hiện nay được kỳ vọng
▪️ Một phương pháp sóng dẫn hướng hai cấp kết hợp sàng lọc LRUT với đo độ dày thành ống định lượng QSR mà không cần nâng ống.

Báo cáo này định vị CUPS không phải là cơ chế ăn mòn thứ cấp, mà là mối đe dọa chính đối với tính toàn vẹn cần được quản lý chủ động, phù hợp với các quy định hiện đại và kỳ vọng của RBI.

Ấn phẩm này cũng đặt nền tảng cho báo cáo chuyên đề tiếp theo của chúng tôi, sẽ tập trung vào các chiến lược giảm thiểu CUPS, có và không có việc nâng ống.

Nếu bạn chịu trách nhiệm về tính toàn vẹn tài sản, chiến lược kiểm tra hoặc tuân thủ quy định, đây là tài liệu cần thiết.



#AssetIntegrity #CUPS #CorrosionEngineering #PipelineIntegrity
#GuidedWave #NDT #RiskBasedInspection #API570 #OffshoreSafety
#ProcessSafety #OilAndGas #EnergyTransition #IntegrityManagement

Tính toàn vẹn tài sản, CUPS, Kỹ thuật ăn mòn, Tính toàn vẹn đường ống, Sóng dẫn hướng, NDT, Kiểm tra dựa trên rủi ro, API 570, An toàn ngoài khơi, An toàn quy trình, Dầu khí, Chuyển đổi năng lượng, Quản lý tính toàn vẹn

Ống dẫn trông hoàn hảo… cho đến khi nhấc nó lên.

Chúng ta chi hàng triệu đô la để sơn các đường ống.

Chúng tai đi dọc theo các đường ống, tìm kiếm rỉ sét.

Chúng ta báo cáo: “Tình trạng ống tốt.”

Nhưng chúng ta đang tự lừa dối mình.

Bởi vì phần nguy hiểm nhất của hệ thống đường ống của bạn là 6 inch mà bạn không thể nhìn thấy.

Bẫy ăn mòn “Điểm tiếp xúc” dưới giá đỡ ống (CUPS):
Nơi một ống thép carbon đặt trên dầm chữ I bằng thép (hoặc yên bê tông), bạn có một “bẫy ăn mòn” hoàn hảo.

– Bẫy nước: Nước mưa bị hút vào khe hở do hiện tượng mao dẫn. Nó không bao giờ khô.

– Hỏng lớp phủ: Sự rung động liên tục làm bong tróc lớp sơn, để lộ kim loại trần.

– Mất thành ống ẩn: Ống bị mục từ dưới lên.

Có những đường ống 10 inch trông như mới từ trên xuống.

Nhưng khi nâng chúng lên để kiểm tra?

Độ dày thành dưới bằng không. Thanh đỡ là thứ duy nhất giữ sản phẩm bên trong.

Thực tế “Nâng lên và nhìn”:

Nếu kế hoạch kiểm tra của bạn chỉ bao gồm “Kiểm tra bằng mắt thường” mà không “Nâng lên”, bạn chỉ đang kiểm tra không khí.

– Thanh đỡ: Bạn phải nâng đường ống lên (sử dụng cần cẩu hoặc nêm) để nhìn thấy điểm tiếp xúc.

– Kẹp đỡ: Bạn phải nới lỏng và trượt kẹp để kiểm tra bên dưới.

– Miếng đệm chống mài mòn: Nếu miếng đệm không được hàn hoàn toàn, nước đang ở phía sau nó ngay bây giờ.

Bài học lãnh đạo:
Đừng tin tưởng vào “Tình trạng chung” của đường ống.

Ăn mòn ẩn náu trong bóng tối. Nếu bạn không kiểm tra các điểm tiếp xúc, bạn sẽ phải chờ đến khi xảy ra rò rỉ mới biết vấn đề nằm ở đâu.

👇 Nhà máy của bạn có chương trình “Nâng ống” hay chỉ dựa vào kiểm tra bằng mắt thường?



#AssetIntegrity #CUPS #CorrosionUnderPipeSupports #Piping #Corrosion #Inspection #PlantMaintenance #OilAndGas #Engineering #Safety

Tính toàn vẹn tài sản, CUPS, Ăn mòn dưới giá đỡ ống, Đường ống, Ăn mòn, Kiểm tra, Bảo trì nhà máy, Dầu khí, Kỹ thuật, An toàn

🔧 Phát hành Tài liệu Kỹ thuật Mới – Hướng dẫn Giảm thiểu CUPS

Ăn mòn dưới giá đỡ ống (CUPS) vẫn là một trong những cơ chế ăn mòn ẩn dai dẳng và gây gián đoạn hoạt động nhất trong các hệ thống đường ống đang vận hành. Vì bề mặt dễ bị tổn thương nhất nằm ở giao diện tiếp xúc giữa ống và giá đỡ, sự xuống cấp có thể diễn ra mà không được phát hiện cho đến khi kiểm tra nâng lên hoặc sàng lọc nâng cao được thực hiện.

Chúng tôi vừa phát hành Phần 2 của loạt Giải pháp Quản lý CUPS:

📘 “Giảm thiểu CUPS – Lựa chọn, Lắp đặt và Kiểm soát Kiểm tra”

Tài liệu này cung cấp một khung kỹ thuật thực tiễn để giúp chủ sở hữu tài sản và các nhóm kiểm tra chuyển từ phát hiện sang giảm thiểu bằng cách sử dụng quy trình quyết định có cấu trúc.

Các chủ đề chính được đề cập bao gồm:

▪️ Các tiêu chí quyết định về tính toàn vẹn dựa trên RWT và Khả năng vận hành (API 579-1 / ASME FFS-1)
▪️ Logic lựa chọn giữa giá đỡ đường ống tĩnh và động
▪️ Tính khả thi của việc nâng đỡ như một tiêu chí thực thi quan trọng
▪️ Hệ thống băng sáp vi tinh thể, bao gồm hiệu suất động được SGS bên thứ ba thẩm định
▪️ Miếng chèn I-Rod để loại bỏ khe hở trên giá đỡ tĩnh
▪️ Tấm đệm GRP + lớp lót ma sát thấp cho các giao diện trượt được thiết kế
▪️ Sửa chữa vật liệu composite theo ISO 24817 / ASME PCC-2 khi cần gia cố
▪️ Ngưỡng giám sát và kiểm soát QA/QC để quản lý CUPS bền vững

Mục tiêu là trình bày một khung giảm thiểu có thể bảo vệ và kiểm toán được, giúp điều chỉnh việc ra quyết định kỹ thuật phù hợp với các tiêu chuẩn về tính toàn vẹn và các ràng buộc vận hành thực tế.

Cùng với Phần 1 (Phát hiện & Sàng lọc CUPS), bài báo này hoàn thiện phương pháp tiếp cận vòng đời đầy đủ:

Phát hiện → Đánh giá → Lựa chọn → Lắp đặt → Giám sát


#CUPS #AssetIntegrity #CorrosionEngineering #PipelineIntegrity
#InspectionEngineering #OilAndGas #Petrochemical #ReliabilityEngineering #Refinery #Offshore

CUPS, Tính toàn vẹn tài sản, Kỹ thuật ăn mòn, Tính toàn vẹn đường ống, Kỹ thuật kiểm tra, Dầu khí, Hóa dầu, Kỹ thuật độ tin cậy, Nhà máy lọc dầu, Ngoài khơi

(St.)
Kỹ thuật

API RP 1192 so với ASME B31.4

76
API RP 1192 so với ASME B31.4

API RP 1192 và ASME B31.4 đóng vai trò riêng biệt nhưng chồng chéo trong các tiêu chuẩn đường ống, với RP 1192 tập trung đặc biệt vào vận chuyển CO2 và B31.4 bao gồm hydrocacbon lỏng rộng rãi.

Tổng quan về API RP 1192

Thực hành khuyến nghị API 1192, được xuất bản lần đầu tiên vào cuối năm 2025, cung cấp các yêu cầu về hiệu suất đối với thiết kế, xây dựng, vận hành và quản lý đường ống CO2. Nó giải quyết các hành vi CO2 độc đáo như trạng thái siêu tới hạn, quản lý áp suất, kiểm soát đứt gãy, ăn mòn và tương tác phi kim loại, bổ sung cho các quy định của liên bang.

Tổng quan về ASME B31.4

ASME B31.4 quy định các yêu cầu bắt buộc đối với hệ thống đường ống vận chuyển hydrocacbon lỏng, các sản phẩm dầu mỏ, amoniac khan và carbon dioxide giữa các cơ sở như trang trại bể chứa và nhà máy lọc dầu. Nó bao gồm thiết kế, vật liệu, xây dựng, kiểm tra, thử nghiệm, vận hành và bảo trì, với khả năng áp dụng chung cho đường ống CO2.

Sự khác biệt chính

Khía cạnh API RP 1192 ASME B31.4
Trạng thái Thực hành được khuyến nghị (hướng dẫn)  Mã (yêu cầu bắt buộc)
Trọng tâm chính Đặc hiệu CO2 (pha siêu tới hạn, lỏng, khí)  Hydrocacbon lỏng, bùn, bao gồm CO2
Bảo hiểm độc đáo Kiểm soát đứt gãy, chuyển pha, tái sử dụng đường ống  Các yếu tố thiết kế chung (ví dụ: tối đa 0,72), kiểm soát ăn mòn
Khả năng áp dụng Bổ sung các quy định về tính toàn vẹn của CO2  Phạm vi sản xuất rộng rãi đến các điểm giao hàng

RP 1192 điều chỉnh hướng dẫn cho các đặc tính riêng biệt của CO2 ngoài các điều khoản chất lỏng chung của B31.4, hỗ trợ mở rộng mạng lưới CO2 một cách an toàn.





Hãy ngừng thiết kế đường ống dẫn CO₂ như thể chúng là dầu mỏ. Các quy tắc đã thay đổi: API RP 1192 so với ASME B31.4.

Với việc xuất bản API Recommended Practice 1192 (Phiên bản thứ nhất), thời điểm áp dụng các tiêu chuẩn cũ cho các kịch bản khử carbon đã chính thức kết thúc. Nếu bạn nghĩ rằng ASME B31.4 là đủ để quản lý CCS quy mô lớn, đã đến lúc bạn cần nâng cao kỹ năng của mình.

Tôi vừa hoàn thành một phân tích kỹ thuật chuyên sâu về hướng dẫn API RP 1192 mới, “Vận chuyển Carbon Dioxide bằng đường ống”. Đây là lý do tại sao bài báo này là một bước ngoặt đối với kỹ thuật thu giữ và lưu trữ carbon (CCUS):

– Nó không phải là một chất lỏng khác: CO₂ ở pha đậm đặc là một chất lỏng “sống”. Tiêu chuẩn mới đưa ra các yêu cầu quan trọng để giải quyết các vấn đề nhiệt động lực học phức tạp mà các tiêu chuẩn cũ đã bỏ qua.

– Cơn ác mộng của vết nứt dẻo: Không giống như khí tự nhiên, một vết nứt trong đường ống CO₂ có thể lan truyền hàng km do giai đoạn giảm áp. RP 1192 sử dụng Phương pháp Hai Đường cong Battelle (BTCM) để lựa chọn độ bền của thép và sử dụng các thiết bị ngăn chặn vết nứt.

– Nghịch lý lạnh: Rò rỉ không tạo ra nhiệt, mà tạo ra hiện tượng đóng băng tức thời (hiệu ứng Joule-Thomson), có thể làm giòn thép và làm tắc nghẽn van an toàn. Việc lựa chọn vật liệu (MDMT) giờ đây phải chịu được nhiệt độ cực thấp bất ngờ.

– Thách thức tái sử dụng: Bạn có đường ống cũ cần chuyển đổi? Tiêu chuẩn RP 1192 yêu cầu quy trình thẩm định. Kiểm tra process.Fitness-khả năng hoạt động rất nghiêm ngặt, đặc biệt đối với các gioăng nhạy cảm với hiện tượng giảm áp đột ngột (RGD).

– Đọc toàn bộ phân tích bên dưới và gửi ý kiến ​​của bạn về cách RP 1192 định nghĩa lại việc phát hiện rò rỉ, quản lý chất gây ô nhiễm và an toàn công cộng.


#CCUS #PipelineIntegrity #Engineering #APIRP1192 #EnergyTransition #CO2Transport #SafetyFirst
#APIRP1192vsASMEB314

CCUS, Tính toàn vẹn đường ống, Kỹ thuật, API RP 1192, Chuyển đổi năng lượng, Vận chuyển CO2, An toàn là trên hết, API RP 1192 so với ASME B31.4

Operational Guide to API Recommended Practice 1192 (1st Edition): Transport of CO₂ (R-744) by Pipelines

(7) Post | LinkedIn

(St.)

Kỹ thuật

Từ Kiểm tra Định kỳ đến Quản lý Toàn vẹn Tài sản “Trực tiếp”

79

Quản lý toàn vẹn tài sản (AIM)

Quản lý toàn vẹn tài sản (AIM) đảm bảo tài sản công nghiệp vẫn an toàn, đáng tin cậy và hiệu quả trong suốt vòng đời của chúng. Nó áp dụng chủ yếu trong các lĩnh vực như dầu khí, sản xuất và năng lượng để ngăn ngừa hỏng hóc, thời gian ngừng hoạt động và rủi ro. AIM tích hợp các quy trình như kiểm tra, bảo trì và đánh giá rủi ro.

Định nghĩa cốt lõi

AIM liên quan đến các chiến lược có hệ thống để giám sát tình trạng tài sản, dự đoán lỗi và duy trì sự tuân thủ các quy định. Nó bao gồm các tài sản từ thiết kế đến ngừng hoạt động, sử dụng các phương pháp dựa trên dữ liệu để giảm thiểu các mối nguy hiểm và chi phí an toàn.

Quy trình chính

  • Kiểm tra và đánh giá dựa trên rủi ro để ưu tiên các tài sản quan trọng.

  • Bảo trì dự phòng và dự đoán, bao gồm giám sát tình trạng.

  • Đào tạo, kiểm toán và tích hợp công nghệ để cải tiến liên tục.

Lợi ích

AIM hiệu quả giúp giảm tình trạng ngừng hoạt động ngoài kế hoạch, tối ưu hóa tài nguyên và tăng cường an toàn cho con người và môi trường. Nó hỗ trợ hoạt động kinh doanh liên tục trong khi cắt giảm chi phí hoạt động.

Các bước thực hiện

Bắt đầu với kiểm toán hàng tồn kho tài sản và xếp hạng mức độ quan trọng, sau đó triển khai các công cụ giám sát và kiểm toán thường xuyên. Phù hợp với các tiêu chuẩn như RBI và RCM để quản lý rủi ro toàn diện.

🔍 Từ Kiểm tra Định kỳ đến Quản lý Toàn vẹn Tài sản “Trực tiếp”

Quản lý Toàn vẹn Tài sản (AIM) đang ở một bước ngoặt. Cơ sở hạ tầng cũ kỹ, các mối nguy hiểm do biến đổi khí hậu, các quy định chặt chẽ hơn và các kỳ vọng về ESG đã bộc lộ những hạn chế của các cuộc kiểm tra định kỳ riêng lẻ.

Tương lai nằm ở sự tích hợp.

Bằng cách kết hợp NDT tiên tiến, thiết kế kỹ thuật mạnh mẽ, triển khai robot, mô hình kỹ thuật số và Kiểm tra Dựa trên Rủi ro (RBI) “trực tiếp” dựa trên dữ liệu, các nhà điều hành có thể chuyển từ kiểm tra phản ứng sang bảo trì dự đoán, có mục tiêu và dựa trên điều kiện.

Tại sao điều này quan trọng:
• Kiểm tra không phá hủy tiên tiến (NDT) cung cấp dữ liệu có độ phân giải cao, đáng tin cậy, vượt xa việc kiểm tra đạt/không đạt đơn giản
• Phân tích kỹ thuật chuyển đổi dữ liệu kiểm tra thành ý nghĩa cấu trúc và rủi ro
• Robot cho phép tiếp cận an toàn, lặp lại, không cần thợ lặn và không xâm phạm đối với các tài sản trên mặt nước, dưới biển, chôn lấp và vùng nước bắn tung tóe
• Mô hình song sinh kỹ thuật số tích hợp dữ liệu kiểm tra, giám sát và thiết kế để tạo ra một hình ảnh ảo được cập nhật liên tục về tình trạng tài sản
• RBI trực tiếp liên tục tích hợp dữ liệu kiểm tra và giám sát để cập nhật hồ sơ rủi ro gần như thời gian thực, chỉ ưu tiên những gì thực sự quan trọng
. Tối ưu hóa chi phí cho AIM của các tài sản cũ

Kết quả là một bước đột phá trong quản lý tính toàn vẹn:

✔ Phát hiện sớm hơn các mối đe dọa mới nổi
✔ Kiểm tra mục tiêu tập trung vào các vị trí có rủi ro cao nhất
✔ Tối ưu hóa chi phí kiểm tra và giảm thời gian ngừng hoạt động
✔ Giảm thiểu rủi ro về an toàn lao động và dấu chân carbon
✔ Quyết định về tính toàn vẹn nhanh hơn, dựa trên dữ liệu và đáng tin cậy

Đây không phải là việc triển khai thêm nhiều công cụ. Đây là việc kết nối các công nghệ vào một khuôn khổ AIM tích hợp, nơi robot, NDT tiên tiến, mô hình kỹ thuật số và RBI trực tiếp hoạt động cùng nhau để quản lý rủi ro trong toàn bộ vòng đời tài sản, từ phát hiện đến quyết định và can thiệp.

Năm 2026, chúng tôi sẽ ra mắt một bộ giải pháp toàn diện gồm chín (9) giải pháp Quản lý Toàn vẹn Tài sản (AIM) tích hợp, được xây dựng nhằm giải quyết những thách thức về tính toàn vẹn quan trọng nhất trong suốt vòng đời tài sản.

Các giải pháp này được thiết kế để phục vụ nhiều loại tài sản, từ trên mặt nước đến dưới biển, trên bờ đến ngoài khơi, và từ thượng nguồn đến hạ nguồn trong toàn bộ ngành năng lượng, kết hợp NDT tiên tiến, robot, công nghệ kỹ thuật số và phân tích kỹ thuật để mang lại kết quả về tính toàn vẹn được nhắm mục tiêu, dựa trên dữ liệu và tối ưu hóa rủi ro.


#AssetIntegrityManagement #AdvancedNDT #Robotics #DigitalTwin #LiveRBI #RiskBasedInspection #ConditionBasedMaintenance #DigitalIntegrity #EngineeringAnalytics #PredictiveMaintenance #InfrastructureIntegrity #EnergyTransition #ESG

Quản lý tính toàn vẹn tài sản, Kiểm tra không phá hủy tiên tiến, Robot, Mô hình kỹ thuật số, RBI trực tiếp, Kiểm tra dựa trên rủi ro, Bảo trì dựa trên điều kiện, Tính toàn vẹn kỹ thuật số, Phân tích kỹ thuật, Bảo trì dự đoán, Tính toàn vẹn cơ sở hạ tầng, Chuyển đổi năng lượng, ESG

(St.)
Kỹ thuật

Thiết kế Bố trí FPSO: Mỗi mét sàn tàu đều quan trọng

164
Thiết kế bố trí FPSO (Lưu trữ và bốc dỡ sản xuất nổi) đòi hỏi cách tiếp cận đa ngành, lặp đi lặp lại tập trung vào việc tạo ra một môi trường làm việc an toàn, hiệu quả và hoạt động ổn định trong các điều kiện ngoài khơi khắc nghiệt. Thiết kế bố trí liên quan đến việc xem xét cẩn thận các nguy cơ cháy nổ, vị trí thiết bị vận hành, tách biệt tiện ích và an toàn cho phi hành đoàn, cùng các yếu tố khác.

Các khía cạnh chính của thiết kế bố trí FPSO bao gồm:

  • An toàn và giảm thiểu rủi ro: Việc bố trí phải giảm thiểu nguy cơ rò rỉ hydrocacbon, nổ và hỏa hoạn, đặc biệt là ở các khu vực sản xuất nơi xử lý chất lỏng dưới áp suất và thể tích cao. Tường nổ và tường lửa được đặt một cách chiến lược, thường là giữa các khu vực sản xuất và khu vực sinh sống, để bảo vệ nhân viên và thiết bị quan trọng. Mô hình tính toán giúp ước tính áp suất vụ nổ và áp suất quá mức, hướng dẫn điều chỉnh bố trí để giảm rủi ro.

  • Sắp xếp thiết bị sản xuất: Các thiết bị xử lý chính như máy tách dầu khí, máy nén và hệ thống xử lý nước được đặt liên quan đến hiệu quả hoạt động và an toàn. Các mô-đun một cấp với lưới mở được ưu tiên để cho phép áp suất nổ tiêu tan, trong khi chiều cao boong và cân nhắc tiếp cận đảm bảo thông gió và bảo trì thích hợp.

  • Tách biệt tiện ích: Thiết bị tiện ích (phát điện, tuabin khí, lò sưởi chữa cháy) được đặt cách xa các khu vực xử lý hydrocacbon để giảm nguy cơ hỏa hoạn. Các khu vực tiện ích thường nằm ở phía sau FPSO, cung cấp một vùng đệm giữa khu vực sản xuất và khu sinh hoạt.

  • Hoạt động ổn định trong điều kiện khắc nghiệt: Hệ thống neo tháp pháo cho phép tàu quay và căn chỉnh theo hướng sóng và gió, duy trì sự ổn định. Hệ thống thân tàu và chấn lưu bên trong được thiết kế để tối ưu hóa khả năng cân bằng và khả năng chống ứng suất kết cấu của FPSO.

  • Quy trình kỹ thuật đa ngành: Thiết kế bố trí FPSO được khái niệm hóa thông qua các bản phác thảo và thông số kỹ thuật xác định kích thước tàu, công suất xử lý, tốc độ sản xuất và các yếu tố môi trường. Quá trình này liên quan đến sự hợp tác giữa các ngành kỹ thuật khác nhau và các bên liên quan để tinh chỉnh thiết kế lặp đi lặp lại.

  • Khu vực sinh hoạt và an toàn: Các khu vực được bố trí có khả năng chống nổ từ các khu vực sản xuất. Xếp hạng chống cháy và các điều khoản khẩn cấp là điều cần thiết trong thiết kế khu vực sinh hoạt.

Cách tiếp cận toàn diện này đảm bảo rằng FPSO hoạt động an toàn và hiệu quả, xử lý hydrocacbon dễ bay hơi đồng thời bảo vệ tính mạng và tài sản trong môi trường ngoài khơi đầy thách thức.​





Mahathir Che Ap

⚙️ Thiết kế Bố trí FPSO: Mỗi mét sàn tàu đều quan trọng

Mỗi mét vuông trên FPSO đều có giá trị.

Mỗi mô-đun đều có mục đích riêng.

Mỗi khoảng trống giữa các tấm thép đều có thể tạo nên sự khác biệt giữa vận hành an toàn và rủi ro.

Hãy cùng tìm hiểu điều gì thực sự thúc đẩy các kỹ sư thiết kế và định vị các mô-đun trên một tàu sản xuất khổng lồ nổi 👇

🔹 1️⃣ Vị trí Mô-đun & Bố trí Boong tàu

Thiết kế bố trí FPSO giống như giải một câu đố 3D trên biển.

Vị trí của mỗi mô-đun phụ thuộc vào quy trình, trọng lượng và rủi ro:

Các mô-đun xử lý nặng được đặt ở giữa tàu để giảm thiểu chuyển động của thân tàu.

Các hệ thống nhẹ hơn — như phòng tiện ích và phòng điều khiển — được đặt gần mũi hoặc đuôi tàu, tùy thuộc vào nhu cầu chuyển động và tích hợp.

Mọi thiết bị phải dễ dàng tiếp cận để kiểm tra, bảo trì, chữa cháy và thoát hiểm — mà không làm cản trở cần cẩu hoặc dây cứu sinh.

Vấn đề không chỉ là vị trí đặt thiết bị — mà còn là cách con người và hệ thống làm việc an toàn cùng nhau.

🔹 2️⃣ “Khoảng hở” — Không gian nhỏ, mục đích lớn 🌊

Giữa các mô-đun thượng tầng và boong chính là một khoảng không quan trọng: khoảng hở.

Nó có thể trông trống rỗng — nhưng đó là ý đồ kỹ thuật thuần túy.

Khoảng hở kết cấu điển hình dao động từ 1,5 đến 4 mét, tùy thuộc vào thiết kế và trạng thái biển.

Khoảng hở này cho phép nước biển và nước mưa thoát ra dễ dàng, ngăn ngừa tác động của nước biển xanh và giảm tải trọng sóng lên thượng tầng.

Tính năng tự thoát nước này giúp khu vực xử lý an toàn hơn và giảm ăn mòn các bộ phận quan trọng.

⚡ 3️⃣ Hai nghĩa của “Khe hở không khí”

Không phải tất cả các khe hở không khí đều mang tính kết cấu — còn có khe hở không khí điện, một phần quan trọng của an toàn điện.

🛠️ Khe hở không khí kết cấu

Định nghĩa: Khoảng cách giữa mặt nước biển và mặt dưới boong.

Mục đích: Ngăn ngừa hiện tượng “sóng tràn vào boong” và “nước xanh”.

Thiết kế: Được tính toán dựa trên chiều cao, chuyển động của sóng và môi trường.

⚡ Khe hở không khí điện

Định nghĩa: Ngăn cách vật lý, ngăn ngừa hồ quang điện.

Mục đích: Ngăn chặn phóng điện vào các bộ phận nối đất.

An toàn: Hoạt động với bộ giới hạn dòng điện và rơle để bảo vệ.

➡️ Cả hai đều bảo vệ FPSO — một cái khỏi thiên nhiên, cái còn lại khỏi điện.

🔹 4️⃣ Boong tàu biển & Khu vực nguy hiểm

Bên dưới boong tàu biển là boong tàu biển — nơi đặt bơm dằn, ống phân phối hàng hóa và đường ống chính chữa cháy.

Quy tắc chính:

Đường ống vòng nước chữa cháy chạy dọc theo mép boong để bao phủ toàn bộ khu vực.

Thiết bị E&I tuân thủ các quy tắc về vùng nguy hiểm — ví dụ, thiết bị Vùng 2 phải đặt cách boong 3 mét để tránh cháy.

Thông gió và lối thoát hiểm thông thoáng là bắt buộc để vận hành an toàn.

🧭 5️⃣ An toàn, Chuyển động & Yếu tố Con người

Một bố trí vững chắc tôn trọng cả độ chính xác của kỹ thuật và sự an toàn của con người.

Khi mực nước biển dâng cao hoặc hệ thống gặp sự cố, việc tiếp cận, thoát nước và tầm nhìn thông thoáng sẽ cứu sống nhiều người.

🧩 Tóm tắt

Bố trí FPSO không phải là việc ép các mô-đun vào thép — mà là cân bằng trọng lượng, chuyển động, mối nguy hiểm và con người trên một bệ nổi.

Mỗi lối đi, giá đỡ đường ống và khe hở không khí đều có lý do — những bài học được đúc kết từ kinh nghiệm ngoài khơi.

#FPSO #OffshoreEngineering #ProcessSafety #OilAndGas #MarineEngineering

FPSO, Kỹ thuật Ngoài khơi, An toàn Quy trình, Dầu khí, Kỹ thuật Hàng hải

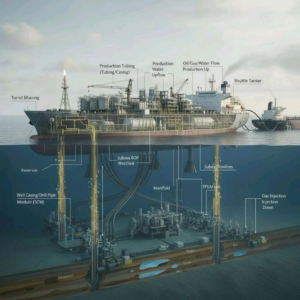

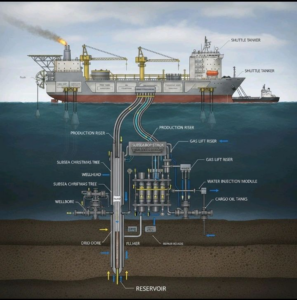

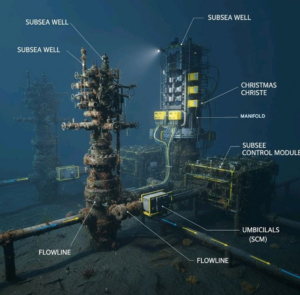

🚢 Cách thức hoạt động của FPSO – Từng bước một | Giải thích về ngành dầu khí ngoài khơi 🌊⚙️

Một giàn FPSO (Floating Production, Storage and Offloading) đóng vai trò quan trọng trong phát triển dầu khí ngoài khơi bằng cách sản xuất, chế biến, lưu trữ và xuất khẩu hydrocarbon một cách an toàn và hiệu quả. Dưới đây là hướng dẫn thực tế từng bước về cách vận hành của một FPSO trên thực địa:

🔹 1. Khai thác mỏ và giếng
🛢️ Dầu, khí và nước được khai thác từ các giếng dưới biển
🔹 Chất lỏng chảy qua các đường ống và ống đứng dưới biển
🎛️ Các giếng được điều khiển bằng Mô-đun Điều khiển Dưới biển (SCM)

🔹 2. Tiếp nhận chất lỏng trên FPSO
⬆️ Chất lỏng hỗn hợp đi vào qua tháp xoay hoặc ống đứng bên hông
🔀 Dòng chảy được dẫn đến cụm sản xuất
⚖️ Áp suất ban đầu và điều khiển lưu lượng được áp dụng

🔹 3. Quá trình tách
🧪 Hệ thống tách nhiều giai đoạn:

• Bộ tách giai đoạn 1 – Áp suất cao

• Giai đoạn 2 & 3 – Áp suất thấp hơn
📤 Sản phẩm đầu ra:
🛢️ Dầu thô | 🔥 Khí sản xuất | 💧 Nước thải sản xuất

🔹 4. Xử lý khí
🔥 Khí được khử nước và xử lý
⚡ Được sử dụng để phát điện
🔁 Được bơm lại vào mỏ hoặc
➡️ Xuất khẩu qua đường ống hoặc
🚨 Chỉ đốt trong trường hợp sự cố/khẩn cấp

🔹 5. Xử lý dầu
🌡️ Dầu thô được làm nóng và xử lý
🧂 Loại bỏ nước và muối
📊 Dầu được ổn định và giám sát để đáp ứng các tiêu chuẩn xuất khẩu

🔹 6. Xử lý nước thải sản xuất
💧 Được xử lý bằng:

• Máy tách ly tâm thủy lực

• Máy khử khí

• Thiết bị tuyển nổi
🌊 Xả ra biển (theo MARPOL và các quy định địa phương)

🔁 Hoặc được bơm lại vào mỏ

🔹 7. Lưu trữ dầu thô
🏗️ Dầu đã ổn định được lưu trữ trong các bể chứa hàng của FPSO
📏 Giám sát liên tục mức độ, áp suất & nhiệt độ
🧹 Hệ thống xả và thoát nước quản lý cặn bẩn

🔹 8. Dỡ hàng sang tàu chở dầu con thoi
🚢 Tàu chở dầu con thoi neo đậu cạnh nhau hoặc song song
🔗 Dầu được chuyển qua ống dẫn dầu
🧭 Định vị động & neo đậu đảm bảo chuyển giao an toàn

🔹 9. Tiện ích & Phát điện
⚡ Điện được tạo ra bằng tuabin khí / máy phát điện diesel
🔧 Các tiện ích bao gồm:

• Bơm nước biển

• Phát điện nước ngọt

• Hệ thống khí nén & nitơ cho thiết bị

🔹 10. Hệ thống An toàn & Điều khiển
🛑 Hệ thống Dừng khẩn cấp (ESD)

🔥 Hệ thống phát hiện cháy & khí gas
🚿 Hệ thống phun nước & chữa cháy
🖥️ Hoạt động được giám sát từ Phòng Điều khiển Trung tâm

🔹 11. Neo đậu & Giữ vị trí
⚓ FPSO được giữ cố định bằng hệ thống neo tháp xoay
🌬️ Cột chỉ hướng gió của tàu Gió, sóng và dòng chảy

🔹 12. Quản lý Xuất khẩu & Mỏ
🚢 Dầu được xuất khẩu bằng tàu chở dầu con thoi
🔁 Khí được xuất khẩu hoặc tái bơm
📈 Giám sát liên tục hiệu suất mỏ dầu


#FPSO #OffshoreEngineering #OilAndGas #MarineEngineering
#Subsea #EnergyIndustry #OffshoreOperations #ProcessEngineering
#FloatingProduction #OilAndGasLife #EngineeringExplained
#EnergyTransition #OffshoreOilGas #LinkedInEngineering

FPSO, Kỹ thuật Ngoài khơi, Dầu khí, Kỹ thuật Hàng hải, Dưới biển, Ngành năng lượng, Vận hành ngoài khơi, Kỹ thuật Quy trình, Sản xuất nổi, Cuộc sống Dầu khí, Giải thích Kỹ thuật, Chuyển đổi năng lượng, Dầu khí ngoài khơi, Kỹ thuật LinkedIn

(53) Post | LinkedIn

(St.)

Kỹ thuật

Ước tính tổn thất áp suất trên đường ống (phương trình Darcy-Weisbach, Hazen-Williams)

308

Ước tính tổn thất áp suất trên đường ống (phương trình Darcy-Weisbach, Hazen-Williams)

Ước tính tổn thất áp suất trong dòng chất lỏng qua đường ống thường được tính bằng hai phương pháp phổ biến: phương trình Darcy-Weisbach và phương trình Hazen-Williams.

Phương trình Darcy-Weisbach

Phương trình Darcy-Weisbach là một công thức cơ bản, dựa trên lý thuyết được sử dụng để tính toán tổn thất áp suất ma sát do cắt nhớt trong đường ống có chất lỏng chảy:

ΔP=f×(L/D)×(ρv^2/2)

Với:

  • ΔP = tổn thất áp suất (Pa)

  • f = Hệ số ma sát Darcy (không thứ nguyên)

  • L = chiều dài ống (m)

  • D = đường kính trong của ống (m)

  • ρ = Mật độ chất lỏng (kg / m³)

  • v = vận tốc dòng chảy trung bình (m / s)

Yếu tố ma sát f phụ thuộc vào chế độ dòng chảy (tầng hoặc hỗn loạn) và độ nhám của ống, và thường được tìm thấy thông qua sơ đồ Moody hoặc tương quan thực nghiệm.

Phương trình này rất linh hoạt và chính xác cho tất cả các loại dòng chảy nhưng yêu cầu hệ số ma sát, có thể cần các phương pháp lặp đi lặp lại hoặc đồ họa để tìm. Nó được coi là phương pháp phổ biến và chính xác nhất cho tổn thất ma sát trong đường ống.

Phương trình Hazen-Williams

Công thức Hazen-Williams là một phương trình thực nghiệm được thiết kế đặc biệt cho dòng nước trong đường ống và sử dụng đơn giản hơn:

h100ft=0.2083×((100/C)^1.852)×(Q^1.852/d^4.8655)

Với:

  • h100ft = tổn thất cột áp (feet nước trên 100 feet đường ống)

  • C = Hệ số độ nhám Hazen-Williams (không thứ nguyên)

  • Q = tốc độ dòng chảy (gallon mỗi phút)

  • d = đường kính ống (inch)

Hazen-Williams kém chính xác hơn Darcy-Weisbach, đặc biệt là bên ngoài điều kiện dòng nước điển hình và không có cơ sở lý thuyết. Tuy nhiên, nó được sử dụng rộng rãi cho đường ống nước vì nó tránh được các tính toán hệ số ma sát phức tạp và khá đáng tin cậy cho các điều kiện tiêu chuẩn (vận tốc ~ 1 m / s).

So sánh và các trường hợp sử dụng

Khía cạnh Darcy-Weisbach Hazen-Williams
Ứng dụng Bất kỳ chất lỏng nào, bất kỳ chế độ dòng chảy nào Chỉ lưu lượng nước, phạm vi hạn chế
Chính xác Cao, về mặt lý thuyết Trung bình, thực nghiệm
Phức tạp Phức tạp hơn, đòi hỏi yếu tố ma sát Đơn giản, không cần yếu tố ma sát
Độ nhạy của chế độ dòng chảy Tài khoản cho tầng và nhiễu loạn Giả định dòng nước hỗn loạn
Sử dụng Các trường hợp thiết kế công nghiệp, quan trọng Hệ thống nước đô thị, thiết kế

Tóm tắt

  • Sử dụng Darcy-Weisbach để ước tính sụt áp chính xác trong đường ống có bất kỳ chất lỏng nào, nơi vận tốc dòng chảy, độ nhám của ống và tính chất chất lỏng rất khác nhau.

  • Sử dụng Hazen-Williams để ước tính nhanh tổn thất đầu với nước trong hệ thống đường ống cấp nước đơn giản hoặc đô thị điển hình để đơn giản.

Cả hai phương trình đều giải quyết áp suất hoặc tổn thất đầu do ma sát trong đường ống nhưng khác nhau về phạm vi, khả năng ứng dụng, độ phức tạp và độ chính xác.



🔧 Nắm vững những điều cơ bản: Sổ tay Tính toán Đường ống 🔍
Đối với mỗi kỹ sư quy trình, việc nắm vững thiết kế đường ống và tính toán thủy lực là nền tảng để đảm bảo an toàn, hiệu quả và tiết kiệm chi phí vận hành.
Sổ tay Tính toán Đường ống là một công cụ không thể thiếu, bao gồm:
✅ Ước tính tổn thất áp suất (Darcy-Weisbach, Hazen-Williams)
✅ Định cỡ đường ống dựa trên các ràng buộc về lưu lượng và vận tốc
✅ Tính toán vòng giãn nở và ứng suất
✅ Cân nhắc dòng chảy hai pha
✅ Lựa chọn độ dày đường ống theo ASME B31.3
✅ Khoảng cách đỡ và kiểm soát rung động
✅ Kiểm tra độ giãn nở nhiệt và độ linh hoạt
📘 Cho dù bạn đang định cỡ đường ống tiện ích, ống góp quy trình hay thiết kế hệ thống áp suất cao, tài liệu tham khảo này giúp tiết kiệm thời gian và đảm bảo độ chính xác. 🔍 Mẹo: Luôn kiểm tra kích thước của bạn dựa trên các điều kiện quy trình thực tế—nhiệt độ, áp suất, pha lỏng và thành phần!
💡 Nếu bạn đang làm việc trong lĩnh vực EPC, lọc dầu, xử lý hóa chất hoặc năng lượng—cuốn sổ tay này là tài liệu không thể thiếu trong thư viện kỹ thuật của bạn.
#ProcessEngineering #PipingDesign #ChemicalEngineering #MechanicalDesign #PipingCalculations #ASME #FluidDynamics #RefineryEngineering #EnergyTransition #OilAndGas #EngineeringTools #LinkedInEngineering #HYSYS #ProcessSafety

Kỹ thuật quy trình, Thiết kế đường ống, Kỹ thuật hóa học, Thiết kế cơ khí, Tính toán đường ống, ASME, Động lực học chất lỏng, Kỹ thuật lọc dầu, Chuyển đổi năng lượng, Dầu khí, Công cụ kỹ thuật, Kỹ thuật LinkedIn, HYSYS, An toàn quy trình

Piping calculations Manual
(St.)
Kỹ thuật

Sự khác biệt giữa LNG và LPG

246

Sự khác biệt giữa LNG và LPG

CNG so với LPG so với nhiên liệu LNG: Tìm hiểu sự khác biệt | UTI
amazonaws
Sự khác biệt giữa LNG và LPG
youtube
Sự khác biệt giữa LNG và LPG? LNG là gì? LPG là gì?
COMPARE CNG, LNG, LPG
NGL or LPG or LNG — BETSCO
What are the differences between natural gas, LNG and LPG ...
LNG vs LPG vs natural gas - Green Economy Journal
Natural gas (CNG) vs. LPG, LNG, RNG and Diesel | Cummins Inc.

  • : Chủ yếu bao gồm khí mêtan (CH4), với một lượng nhỏ etan, propan, butan và nitơ14.

  •  Một hỗn hợp của propan (C3H8) và butan (C4H10), đôi khi bao gồm propylene và butylene14.

  • : Có nguồn gốc từ các mỏ khí tự nhiên, được làm mát đến trạng thái lỏng ở nhiệt độ cực thấp (-162 ° C hoặc -259,6 ° F)34.

  •  Được sản xuất như một sản phẩm phụ của quá trình lọc dầu thô và chế biến khí đốt tự nhiên14.

  • : Yêu cầu bể đông lạnh để duy trì trạng thái lỏng do nhiệt độ thấp, giúp vận chuyển đường dài hiệu quả23.

  •  Được lưu trữ trong bể điều áp ở nhiệt độ môi trường, thường được sử dụng trong xi lanh cho các ứng dụng trong nước và công nghiệp14.

  • : Được sử dụng rộng rãi trong sản xuất điện, quy trình công nghiệp và làm nhiên liệu cho các phương tiện hạng nặng và tàu biển do mật độ năng lượng cao12.

  •  Thường được sử dụng để sưởi ấm, nấu ăn và làm nhiên liệu cho xe cộ, với các ứng dụng trong các ngành công nghiệp khác nhau ngoài giao thông vận tải13.

  • : Cung cấp lượng khí thải carbon thấp hơn so với LPG do hiệu quả năng lượng cao hơn và quá trình đốt cháy sạch hơn34.

  •  Mặc dù sạch hơn nhiên liệu hóa thạch truyền thống, nhưng nó thải ra nhiều khí nhà kính hơn LNG23.

  • : Có nguy cơ cháy nổ thấp hơn do áp suất hơi thấp hơn và trạng thái lỏng không nổ23.

  •  Tiềm ẩn rủi ro như nổ hơi giãn nở chất lỏng sôi (BLEVE) do lưu trữ có áp suất2.

Tóm lại, LNG được ưa chuộng vì mật độ năng lượng và tác động môi trường thấp hơn, trong khi LPG linh hoạt trong các ứng dụng khác nhau nhưng có rủi ro về khí thải và an toàn cao hơn so với LNG.

🚢 LNG so với LPG: Sự khác biệt chính và ứng dụng 🔥

Trong lĩnh vực năng lượng, cả Khí thiên nhiên hóa lỏng (LNG) và Khí dầu mỏ hóa lỏng (LPG) đều đóng vai trò quan trọng, nhưng bạn có biết sự khác biệt chính của chúng không? 🤔 Chúng ta hãy cùng phân tích:

🔹 Thành phần
🔸 LNG: Chủ yếu là mêtan (CH₄) với một lượng nhỏ etan và propan.
🔸 LPG: Hỗn hợp propan (C₃H₈) & butan (C₄H₁₀).

🔹 Lưu trữ & Nhiệt độ
🔸 LNG: Được lưu trữ ở nhiệt độ -162°C (-260°F) trong các bồn chứa đông lạnh ở áp suất khí quyển ❄️.
🔸 LPG: Được lưu trữ ở nhiệt độ môi trường dưới áp suất vừa phải (5-10 bar) trong các bồn chứa áp suất 🏭.

🔹 Mật độ & Hàm lượng năng lượng
🔸 LNG: Nhẹ hơn (0,45 kg/L) nhưng có năng lượng cao hơn trên mỗi kilôgam ⚡.
🔸 LPG: Đặc hơn (0,55–0,58 kg/L) với năng lượng cao hơn trên mỗi lít 🔥.

🔹 Ứng dụng
✅ LNG: Phát điện ⚡ | Nhiên liệu công nghiệp 🏭 | Nhiên liệu hàng hải 🚢 | Thay thế cho dầu diesel trong vận tải 🚚.
✅ LPG: Nấu ăn 🍳 | Sưởi ấm 🔥 | Khí đốt tự động 🚗 | Quy trình công nghiệp 🏭.

🔹 Cân nhắc về an toàn
🔸 LNG: Nhẹ hơn không khí, phân tán nhanh, giảm nguy cơ nổ ⚠️.
🔸 LPG: Nặng hơn không khí, có thể tích tụ ở những vùng trũng, làm tăng nguy cơ nổ 🚨.

🔹 Nguồn và sản xuất
🔸 LNG: Được khai thác từ các mỏ khí đốt tự nhiên, tinh chế và làm lạnh thành dạng lỏng.
🔸 LPG: Sản phẩm phụ của quá trình chế biến khí đốt tự nhiên và lọc dầu thô.

🚀 Điểm chính: LNG là nhiên liệu mới nổi cho các ngành công nghiệp và vận tải do lượng khí thải carbon thấp hơn, trong khi LPG vẫn là nguồn năng lượng quan trọng để sưởi ấm trong nước và thương mại. Cả hai đều có những lợi thế độc đáo! 🌎💡

#LNG #LPG #EnergySector-Ngành năng lượng #OilAndGas-Dầu khí #Fuel-Nhiên liệu #Engineering-Kỹ thuật #Sustainability-Phát triển bền vững #NaturalGas-Khí đốt tự nhiên #MarineFuel-Nhiên liệu hàng hải #Autogas-Khí đốt tự động #IndustrialEnergy-Năng lượng công nghiệp #PowerGeneration-Phát triển điện #RenewableEnergy-Năng lượng tái tạo #CarbonFootprint-Dấu chân Carbon #CleanEnergy-Năng lượng sạch #FuelsOfTheFuture-Nhiên liệu của tương lai #PetroleumIndustry-Ngành dầu khí #EnergyTransition-Chuyển đổi năng lượng #GasProcessing-Xử lý khí #Refinery-Nhà máy lọc dầu #Cryogenics-Công nghệ đông lạnh #EnvironmentalSustainability-Phát triển bền vững môi trường #ChemicalEngineering-Kỹ thuật hóa học #Transport-Vận tải #LNGTanker-Tàu chở LNG #LPGCylinders-Chai khí LPG #OilGasIndustry-Ngành dầu khí #EnergyEfficiency-Hiệu quả năng lượng #FutureOfEnergy-Tương lai năng lượng #GlobalEnergy-Năng lượng toàn cầu #FossilFuels-Nhiên liệu hóa thạch #OffshoreEngineering-Kỹ thuật ngoài khơi #Downstream-Xuôi dòng #Upstream-Thượng nguồn #Midstream-Giữa dòng

(St.)
