Các Loại Giá đỡ Ống

99
Các loại Giá đỡ đường ống

Giá đỡ đường ống là thành phần thiết yếu trong hệ thống đường ống, được sử dụng để chịu tải, hạn chế chuyển động và ngăn ngừa các vấn đề như rung động hoặc chảy xệ. Chúng được phân loại chủ yếu theo chức năng và cấu tạo thành các loại cứng, đàn hồi và hạn chế. Các ví dụ phổ biến bao gồm giày, yên xe, kẹp và móc treo lò xo.​

Giá đỡ cứng

Giá đỡ cứng cho phép không chuyển động theo ít nhất một hướng và được sử dụng rộng rãi nhất cho đường ống ổn định. Giá đỡ giày nằm trực tiếp trên các cấu trúc, thường được hàn hoặc kẹp vào đường ống. Giá đỡ yên xe phân bổ trọng lượng đồng đều để giảm ứng suất đường ống, trong khi bu lông chữ U cố định đường ống vào dầm để dẫn hướng hoặc neo.​

Giá đỡ đàn hồi

Các giá đỡ đàn hồi, như móc treo lò xo thay đổi và không đổi, phù hợp với sự giãn nở nhiệt hoặc chuyển động trong hệ thống đường ống nóng. Lò xo biến thiên điều chỉnh tải trọng với độ võng, phù hợp với chuyển động vừa phải, trong khi lò xo không đổi duy trì tải trọng ổn định cho các dịch chuyển lớn. Chúng thường được treo trên dầm thông qua khe hoặc thanh.​

Giá đỡ kiểm soát chuyển động của đường ống

Giá đỡ kiểm soát chuyển động của đường ống mà không hỗ trợ hoàn toàn trọng lượng. Thanh dẫn đường ống và điểm dừng đường giới hạn chuyển động ngang hoặc trục, neo cố định đường ống hoàn toàn và miếng đệm mòn (như Cardel) bảo vệ chống ma sát trong quá trình trượt. Trunnions, cành giả hàn, hỗ trợ cả đường dọc và ngang.​

Hiểu về các Loại Giá đỡ Ống khác nhau trong Ngành Dầu khí

Giá đỡ ống đóng vai trò quan trọng trong việc duy trì tính toàn vẹn, ổn định và an toàn của hệ thống đường ống. Một hệ thống giá đỡ được thiết kế tốt đảm bảo phân bố tải trọng, kiểm soát rung động, quản lý giãn nở nhiệt và bảo vệ thiết bị.
Dưới đây là một số loại giá đỡ ống thường được sử dụng nhất trong các nhà máy công nghiệp:

📌 1. Giá đỡ điều chỉnh được

Được sử dụng khi cần điều chỉnh nhẹ theo chiều dọc để cân bằng hoặc căn chỉnh ống trong quá trình lắp đặt hoặc bảo trì.

📌 2. Đế kẹp

Cung cấp sự gia cố kết cấu và phân bổ tải trọng, đặc biệt là đối với các ống lớn hoặc ống cách nhiệt.

📌 3. Kẹp ống D-Bolt / S-Bolt

Được sử dụng để cố định ống vào kết cấu; lý tưởng cho đường ống thẳng đứng và nằm ngang.

📌 4. Bu lông chữ U có thanh phẳng / Bu lông chữ U / Yên đỡ bu lông chữ U

Giá đỡ đơn giản và đáng tin cậy cho các ống có kích thước nhỏ đến trung bình. Cung cấp khả năng hạn chế chuyển động ngang và lực nâng.

📌 5. Kẹp ống động

Được thiết kế để hấp thụ rung động và tải trọng động, thường được sử dụng gần máy bơm, máy nén và thiết bị quay.

📌 6. Tai khuỷu/Tay nâng/Tay chặn

Được sử dụng để neo giữ, nâng hoặc giữ cố định đường ống trong quá trình giãn nở, co lại hoặc định tuyến thẳng đứng.

📌 7. Đai cố định/Kẹp ống nâng/Kẹp ống

Cung cấp điểm đỡ cố định ngăn chuyển động dọc trục; thường được sử dụng trong đường ống thẳng đứng.

📌 8. Tai ống (Loại H/Loại I)

Tay hàn được sử dụng để dẫn hướng, giữ cố định hoặc đỡ các đường ống nặng mà không cần kẹp.

📌 9. Đế ống/Yên đỡ ống

Một trong những loại giá đỡ được sử dụng rộng rãi nhất – tuyệt vời cho sự giãn nở nhiệt, trượt và truyền tải trọng. Yên đỡ được sử dụng cho các đường ống có đường kính lớn.

📌 10. Chân đế con lăn

Cho phép chuyển động dọc trục của đường ống trong quá trình giãn nở nhiệt trong khi chịu tải trọng thẳng đứng.

📌 11. Dây treo/Kẹp càng đỡ

Được sử dụng để đỡ đường ống trong hệ thống treo khi cần có móc treo thẳng đứng.

💡 Tại sao việc lựa chọn hệ thống đỡ phù hợp lại quan trọng?

✔ Ngăn ngừa hiện tượng võng ống
✔ Kiểm soát rung động và tiếng ồn
✔ Bảo vệ thiết bị được kết nối
✔ Đảm bảo an toàn và độ tin cậy
✔ Giá đỡ chuyển động giãn nở nhiệt
✔ Giảm chi phí bảo trì dài hạn

Một hệ thống đỡ ống được thiết kế tốt là yếu tố thiết yếu đối với hiệu suất tổng thể của nhà máy. Việc lựa chọn đúng loại sẽ cải thiện cả độ tin cậy vận hành và hiệu quả bảo trì.

👉 Vui lòng cho biết nếu có bỏ sót bất kỳ yếu tố đỡ nào

🏗️ Giá đỡ và móc treo ống — Những người bảo vệ thầm lặng cho sự toàn vẹn của đường ống
Trong mọi cơ sở công nghiệp, một loạt các giá đỡ ống, kẹp, đế, yên, tai và móc treo đóng vai trò quan trọng trong việc giữ cho hệ thống đường ống an toàn, thẳng hàng và ổn định.

Các bộ phận này quản lý trọng lượng tĩnh, giãn nở nhiệt, rung động và tải trọng động, đảm bảo độ tin cậy lâu dài trong các nhà máy dầu khí, nhà máy điện, nhà máy lọc dầu, nhà máy phân bón và các tiện ích công nghiệp.

🔧 Nơi sử dụng giá đỡ đường ống
Giá đỡ đường ống rất cần thiết cho:

Hỗ trợ đường ống nằm ngang và thẳng đứng
Duy trì độ dốc thích hợp cho việc thoát nước và dòng chảy
Hấp thụ sự giãn nở và co lại do nhiệt
Giảm rung động và mỏi chu kỳ
Truyền tải trọng an toàn đến giá đỡ, tà vẹt và kết cấu thép
Chúng đảm bảo hệ thống đường ống luôn ổn định, thẳng hàng và không bị ứng suất trong suốt quá trình hoạt động.

⭐ Ưu điểm chính
Ngăn ngừa hiện tượng võng và quá tải đường ống
Kiểm soát sự giãn nở nhiệt
Giảm rung động và hư hỏng do mỏi
Cải thiện tuổi thọ đường ống và an toàn hệ thống

🛠️ Các loại giá đỡ đường ống
Giá đỡ điều chỉnh được
Đế kẹp & đế ống
Bu lông chữ U, bu lông chữ D, kẹp ống đứng & kẹp ống
Yên & giá đỡ con lăn
Giá đỡ cố định, thanh dẫn hướng & bộ chặn
Tai ống & tai khuỷu
Mỗi loại được lựa chọn dựa trên hướng tải, yêu cầu chuyển động và các ràng buộc về kết cấu.

🧪 Vật liệu sử dụng
Thường được sản xuất từ:
Thép carbon (ASTM A36, A106, A105)
Thép hợp kim
Thép không gỉ (SS 304 / SS 316)
Các bề mặt chịu mài mòn có thể bao gồm lớp lót PTFE, neoprene hoặc cao su, trong khi các bề mặt bên ngoài được bảo vệ bằng lớp mạ kẽm nhúng nóng hoặc lớp phủ epoxy để chống ăn mòn.

🛡️ Yêu cầu bảo trì
Kiểm tra thường xuyên là điều cần thiết:
Kiểm tra sự ăn mòn
Siết chặt các bu lông bị lỏng
Kiểm tra sự biến dạng
Kiểm tra tình trạng lớp lót
Đảm bảo chuyển động trơn tru của các giá đỡ trượt/con lăn
Bôi trơn và dặm lại lớp phủ giúp kéo dài tuổi thọ.

⚠️ Biện pháp phòng ngừa để vận hành an toàn
Duy trì khoảng cách giá đỡ chính xác theo phân tích ứng suất
Tránh siết chặt quá mức các kẹp
Đảm bảo loại giá đỡ chính xác (cố định, dẫn hướng, trượt)
Cho phép chuyển động nhiệt theo thiết kế
Lắp đặt đúng cách giúp ngăn ngừa quá tải, lệch trục và hư hỏng sớm.

📘 Tiêu chuẩn áp dụng
ASME B31.1 / B31.3 — Quy chuẩn đường ống
MSS SP‑58, SP‑69, SP‑89 — Giá đỡ và móc treo đường ống
ASTM — Tiêu chuẩn vật liệu
ISO & EN — Tiêu chuẩn thiết kế và thử nghiệm quốc tế
Những tiêu chuẩn này đảm bảo thiết kế giá đỡ an toàn, nhất quán và đáng tin cậy trong mọi ngành công nghiệp.

🎯 Kết luận cuối cùng
Giá đỡ đường ống có thể không phải là bộ phận dễ thấy nhất trong nhà máy, nhưng chúng là những yếu tố cấu trúc quan trọng bảo vệ hệ thống đường ống khỏi ứng suất, rung động và hư hỏng.

Kỹ thuật tốt bắt đầu từ giá đỡ tốt và giá đỡ tốt bắt đầu từ việc hiểu các nguyên tắc cơ bản.

ITS NDT


#PipeSupports #PipingEngineering #ProcessPiping #ASME #MSSSP58 #MechanicalEngineering #QAQC #OilAndGasIndustry #RefineryOperations #PowerPlantEngineering #IndustrialTechnicalService #ITSNDT #AssetIntegrity #EngineeringExcellence #FutureReady

Giá đỡ ống, Kỹ thuật đường ống, Đường ống công nghiệp, ASME, MSS SP-58, Kỹ thuật cơ khí, QAQC, Công nghiệp dầu khí, Vận hành nhà máy lọc dầu, Kỹ thuật nhà máy điện, Dịch vụ kỹ thuật công nghiệp, ITS NDT, Tính toàn vẹn tài sản, Kỹ thuật xuất sắc, Sẵn sàng cho tương lai

(26) Post | LinkedIn

🔧 Giá đỡ và kẹp ống – Hướng dẫn nhanh cho các nhà thiết kế đường ống
Được chuẩn bị bởi: Pipe Line DZ
Trong các hệ thống đường ống công nghiệp, việc lựa chọn đúng giá đỡ và kẹp ống là rất quan trọng để đảm bảo an toàn hệ thống, tính toàn vẹn cấu trúc và độ tin cậy vận hành.
Giá đỡ ống được thiết kế để:
✔ Duy trì sự thẳng hàng của ống
✔ Chịu trọng lượng ống và tải trọng chất lỏng
✔ Hấp thụ sự giãn nở và co lại do nhiệt
✔ Giảm rung động và ứng suất cơ học
✔ Bảo vệ thiết bị như máy bơm, máy nén và bình chứa
Đối với các kỹ sư và nhà thiết kế đường ống, hiểu biết về các loại giá đỡ khác nhau là một yêu cầu cơ bản trong các dự án EPCM, nhà máy lọc dầu, nhà máy hóa dầu và nhà máy điện.

🔩 Các loại giá đỡ ống thông dụng và ứng dụng của chúng
🔧 Giá đỡ điều chỉnh được
Được sử dụng trong quá trình lắp đặt khi cần điều chỉnh chiều cao chính xác.

Cho phép hiệu chỉnh sự thẳng hàng trong quá trình lắp đặt đường ống.

🛠 Đế kẹp
Được lắp đặt chủ yếu trên các đường ống cách nhiệt hoặc đường ống nhiệt độ cao.

Cung cấp độ cao đồng thời bảo vệ lớp cách nhiệt.

🔩 Kẹp ống D-Bolt / S-Bolt
Kẹp cứng được sử dụng để cố định ống chắc chắn vào kết cấu thép.

Thường được sử dụng trong giá đỡ ống và giá đỡ kết cấu.

🔧 Bu lông chữ U với thanh phẳng
Một trong những loại giá đỡ được sử dụng rộng rãi nhất trong hệ thống đường ống.
Thích hợp cho các đường ống có đường kính nhỏ và trung bình và các giá đỡ ống đơn giản.

⚙ Kẹp ống động
Được thiết kế cho các hệ thống dễ bị rung động như:

• Máy bơm
• Máy nén khí
• Thiết bị quay
Giúp ngăn ngừa hỏng hóc do mỏi và hư hại do rung động.

🔥 Đế ống
Cung cấp giá đỡ nâng cao cho:

• Đường ống cách nhiệt
• Đường ống xử lý nhiệt
Thường được sử dụng trong các nhà máy lọc dầu và hóa dầu.

🏗 Kẹp ống đứng / Tai ống đứng
Được sử dụng cho các hệ thống đường ống thẳng đứng để đỡ ống từ dầm hoặc sàn kết cấu.

🔄 Chân đế con lăn
Cho phép chuyển động ngang của ống do giãn nở nhiệt trong khi vẫn đỡ trọng lượng của ống.

🛢 Giá đỡ yên ngựa
Chủ yếu được sử dụng cho các đường ống có đường kính lớn hoặc các kết nối vòi phun bể chứa.

Phân bổ tải trọng của ống trên một bề mặt tiếp xúc lớn.

⛔ Tai chặn
Ngăn chuyển động dọc trục của ống và kiểm soát sự dịch chuyển của ống trong các hệ thống đường ống quan trọng. 📚 Các loại giá đỡ ống chính trong thiết kế đường ống
🔹 Giá đỡ cứng
Được sử dụng khi cần hạn chế chuyển động của ống
Ví dụ:
• Bu lông chữ U
• Kẹp
• Giá đỡ yên ngựa
🔹 Giá đỡ trượt
Cho phép chuyển động của ống được kiểm soát do thay đổi nhiệt độ
Ví dụ:
• Đế ống
• Chân đế con lăn
🔹 Giá đỡ dẫn hướng/chặn
Kiểm soát hướng hoặc độ dịch chuyển dọc trục của ống
Ví dụ:
• Tai chặn
• Đai cố định
🔹 Giá đỡ thẳng đứng
Được sử dụng trong hệ thống đường ống thẳng đứng
Ví dụ:

• Kẹp ống đứng
• Giá đỡ treo
🎯 Tại sao kiến ​​thức này quan trọng đối với kỹ sư đường ống
Hiểu về giá đỡ ống là điều cần thiết cho:

✔ Tuân thủ phân tích ứng suất
✔ Quản lý giãn nở nhiệt
✔ Bảo vệ thiết bị
✔ Độ tin cậy lâu dài của đường ống
Những nguyên tắc cơ bản này được áp dụng rộng rãi trong thiết kế nhà máy, kỹ thuật EPCM và các dự án xây dựng đường ống. 📘 Nội dung giáo dục bởi:
Pipe Line DZ – Trung tâm Kiến thức Kỹ thuật Đường ống


PipeLineDZ
PipingDesign

(St.)
Kỹ thuật

Thổi hơi trong hệ thống đường ống

181

Thổi hơi trong hệ thống đường ống

whatispiping
| Đường ống là gì
blog.thepipingmart
Thổi hơi nước là gì? – Blog ThePipingMart
Thổi hơi nước là gì? Loại thổi hơi nước, quy trình và Nguyên tắc
| What is Piping
What Is Steam Blowing? - ThePipingMart Blog
Steam Blowing, Cleaning Force Ratio Calculation and ...
Effective Steam Blowing: Key Factors for Success

Thổi hơi trong hệ thống đường ống

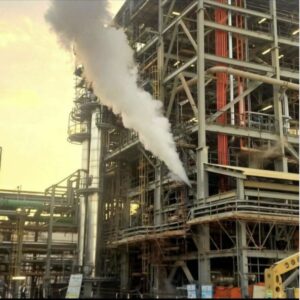

Thổi hơi nước là một quy trình làm sạch quan trọng được sử dụng trước khi vận hành hệ thống hơi nước trong các ngành công nghiệp như nhà máy điện và cơ sở hóa dầu. Nó đảm bảo loại bỏ các mảnh vụn, rỉ sét, cặn máy nghiền, xỉ hàn và các chất gây ô nhiễm khác khỏi đường ống, bảo vệ hiệu quả hệ thống và ngăn ngừa hư hỏng các bộ phận quan trọng.

  • : Loại bỏ các tắc nghẽn có thể làm giảm hiệu quả dòng hơi.

  • : Ngăn ngừa xói mòn và hư hỏng tuabin, van và bộ trao đổi nhiệt.

  • : Giảm nguy cơ hỏng hóc vận hành như rò rỉ hoặc nổ123.

Thổi hơi nước sử dụng hơi nước áp suất cao do lò hơi tạo ra để loại bỏ các chất gây ô nhiễm bên trong hệ thống đường ống. Áp suất động do hơi nước tác dụng làm sạch các bề mặt bên trong một cách hiệu quả. Lực làm sạch phải cao hơn ít nhất 20% so với điều kiện hoạt động bình thường để đảm bảo loại bỏ triệt để các mảnh vụn13.

  1. :

    • Hơi nước được điều áp dần trước khi được giải phóng theo chu kỳ.

    • Tạo ra sốc nhiệt và dòng chảy xuyên âm để làm sạch hiệu quả.

    • Yêu cầu phân tích ứng suất chi tiết và thiết kế đường ống tạm thời.

    • Thông thường một chu kỳ mỗi ngày để cho phép làm mát23.

  2. :

    • Hơi nước chảy liên tục ở áp suất thấp hơn.

    • Quy trình nhanh hơn nhưng làm sạch ít kỹ lưỡng hơn một chút so với các phương pháp theo chu kỳ.

    • Yêu cầu hệ thống phun nước và đường ống tạm thời lớn hơn12.

  • Đảm bảo đường ống sạch để hoạt động hiệu quả.

  • Giảm căng thẳng cho hệ thống lò hơi trong quá trình vận hành.

  • Tiết kiệm thời gian so với các phương pháp làm sạch khác12.

Phương pháp phồng Phương pháp liên tục
Thời gian dài hơn (8–10 ngày) Thời gian ngắn hơn (3–4 ngày)
Độ sạch tốt hơn do sốc nhiệt Chất lượng sạch thấp hơn một chút
Ứng suất nhiệt nhiều hơn trên vật liệu Ít căng thẳng nhiệt hơn
Cần bật sáng nhiều lần Bật sáng đơn khi bắt đầu
Bộ giảm thanh tùy chọn Bắt buộc bộ giảm thanh

  • Giám sát đúng áp suất và lưu lượng hơi là điều cần thiết để vận hành an toàn.

  • Mạng lưới đường ống tạm thời phải được thiết kế cẩn thận để xử lý lực trong quá trình thổi.

  • Các kỹ thuật giảm tiếng ồn thường được sử dụng do mức âm thanh cao được tạo ra135.

Thổi hơi nước là một kỳ công kỹ thuật đảm bảo hoạt động sạch sẽ và an toàn của hệ thống hơi nước đồng thời giảm thiểu rủi ro trong giai đoạn khởi động.

🚩 Thổi hơi trong hệ thống đường ống – Mục đích, phương pháp và cân nhắc về kỹ thuật. Thổi hơi là một quy trình tiền vận hành quan trọng được áp dụng trong các nhà máy điện, nhà máy lọc dầu và nhiều cơ sở công nghiệp khác nhau. Mục tiêu chính của quy trình này là loại bỏ các vật liệu lạ như rỉ sét, xỉ hàn và mảnh vụn xây dựng khỏi đường ống hơi và các thiết bị liên quan trước khi khởi động nhà máy. Không thực hiện đầy đủ thao tác này có thể gây ra thiệt hại nghiêm trọng cho các thành phần hạ lưu như tua bin hơi, van điều khiển và bộ trao đổi nhiệt.

🚩 Quy trình này thường được thực hiện bằng hai phương pháp: Phương pháp thổi liên tục, cung cấp luồng hơi ổn định dưới áp suất và nhiệt độ được kiểm soát, và Phương pháp thổi, sử dụng áp suất nhanh và thổi đột ngột để tạo ra sóng xung kích. Phương pháp sau hiệu quả hơn đối với các hệ thống lớn hơn hoặc những hệ thống có mức độ ô nhiễm đáng kể.

🚩 Thiết lập thổi hơi hiệu quả bao gồm đường ống hơi tạm thời, bộ giảm thanh hoặc tấm mục tiêu, van an toàn và van điều khiển, đồng hồ đo áp suất, ống thổi và giá đỡ thích hợp để quản lý độ giãn nở nhiệt và độ rung.
Xác minh độ sạch thường được thực hiện bằng phương pháp tấm mục tiêu, trong đó kiểm tra trực quan các vết va chạm cho thấy sự hiện diện của các hạt còn sót lại. Ngoài ra, có thể sử dụng thử nghiệm Millipore để định lượng hàm lượng hạt.

🚩 Các thông lệ kỹ thuật chính bao gồm áp suất được kiểm soát để ngăn ngừa búa nước, giám sát chính xác các thông số vận hành, giá đỡ tạm thời chắc chắn và giao tiếp rõ ràng trong suốt quá trình vận hành.
Thổi hơi, khi được lập kế hoạch và thực hiện đúng cách, đảm bảo tính toàn vẹn lâu dài của hệ thống hơi và góp phần vào giai đoạn đưa nhà máy vào vận hành an toàn và suôn sẻ.

#SteamBlowing
#PreCommissioning
#PipingSystems
#PowerPlantEngineering
#MechanicalEngineering
#PlantCommissioning
#IndustrialCleaning
#TurbineProtection
#ProcessSafety
#EngineeringBestPractices
