Các yếu tố chính của việc đánh dấu mặt bích

156

Các yếu tố chính của đánh dấu mặt bích

Các yếu tố chính của đánh dấu mặt bích thường bao gồm:

  1. Đường kính danh nghĩa (DN): Cho biết đường kính ống mà mặt bích phù hợp, được đo bằng milimét (ví dụ: DN100).​

  2. Áp suất danh nghĩa (PN) hoặc Lớp áp suất: Cho biết định mức áp suất thiết kế mà mặt bích có thể chịu được. Các đơn vị phổ biến là bar hoặc psi, ví dụ: PN16 hoặc Class 150.​

  3. Mã vật liệu hoặc đặc điểm kỹ thuật: Xác định vật liệu mặt bích, chẳng hạn như mã ASTM như A105 cho thép cacbon hoặc các loại thép không gỉ như 304 hoặc 316. Điều này rất quan trọng đối với sức mạnh và khả năng chống ăn mòn.​

  4. Mã tiêu chuẩn: Hiển thị tiêu chuẩn thiết kế và sản xuất mà mặt bích tuân thủ, chẳng hạn như tiêu chuẩn ANSI / ASME B16.5 (Mỹ), EN 1092-1 (Châu Âu) hoặc GB / T 9119 (Trung Quốc).​

  5. Nhận dạng nhà sản xuất: Bao gồm tên, logo hoặc ID duy nhất của nhà sản xuất, hỗ trợ truy xuất nguồn gốc.​

  6. Loại mặt: Cho biết thiết kế mặt bích (ví dụ: mặt nhô lên, mặt phẳng), ảnh hưởng đến khả năng tương thích làm kín.​

  7. Độ dày danh nghĩa của đường ống mà nó kết nối: Giúp đảm bảo khả năng tương thích hàn và lắp phù hợp.​

  8. Số lô hoặc số nhiệt: Để truy xuất nguồn gốc đến các lô sản xuất cụ thể, quan trọng trong việc kiểm soát chất lượng và thu hồi.​

  9. Xếp hạng áp suất-nhiệt độ: Đôi khi được đánh dấu là ký hiệu “CLASS”, đặc biệt là trong tiêu chuẩn Mỹ, cho biết sự phù hợp với sự kết hợp áp suất và nhiệt độ cụ thể.​

  10. Điều kiện xử lý nhiệt: Các chỉ dẫn như “N” để chuẩn hóa hoặc “QT” để làm nguội và ủ, mô tả cách mặt bích được xử lý để đạt được các tính chất cơ học mong muốn.​

Các dấu hiệu này được khắc trên mặt bích để bền và dễ đọc trong suốt thời gian sử dụng của mặt bích, đảm bảo nhận dạng chính xác, tuân thủ, an toàn và phù hợp với ứng dụng hệ thống đường ống.​

Tóm lại, các yếu tố chính đánh dấu mặt bích dùng để truyền tải kích thước, định mức áp suất, vật liệu, tuân thủ tiêu chuẩn, nhà sản xuất và truy xuất nguồn gốc của mặt bích, những yếu tố cần thiết cho việc lắp đặt, bảo trì và đảm bảo an toàn trong hệ thống đường ống công nghiệp.





Govind Tiwari,PhD

Các yếu tố chính của việc đánh dấu mặt bích 🔥

Mặt bích là điểm kết nối quan trọng trong hệ thống đường ống — kết nối đường ống, van và thiết bị, đồng thời duy trì tính toàn vẹn của hệ thống dưới áp suất.

Để đảm bảo vận hành an toàn và tuân thủ, mỗi mặt bích phải được đánh dấu chính xác với các chi tiết nhận dạng chính xác định chất lượng, khả năng truy xuất nguồn gốc và khả năng phù hợp để sử dụng.

⚙️ Các yếu tố đánh dấu mặt bích thiết yếu:

✅ 1. Nhận dạng nhà sản xuất / Logo
Đảm bảo khả năng truy xuất nguồn gốc và trách nhiệm giải trình bằng cách xác định nhà sản xuất ban đầu.
✅ 2. Ký hiệu vật liệu (Cấp ASTM)
Chỉ định vật liệu và bất kỳ phương pháp xử lý nhiệt nào theo tiêu chuẩn ASTM — xác nhận độ bền và khả năng tương thích với ứng dụng.

✅ 3. Kiểu mặt
Xác định loại bề mặt làm kín — Mặt nổi (RF), Mối nối kiểu vòng (RTJ), Mặt phẳng (FF) — để lựa chọn gioăng chính xác và lắp ráp không bị rò rỉ.
✅ 4. Tiêu chuẩn sử dụng
Chỉ ra mã quản lý (ví dụ: ASME, EN, DIN), đảm bảo tuân thủ kích thước và thiết kế.
✅ 5. Độ dày ống danh nghĩa (cho đầu hàn)
Đảm bảo mối hàn khít và độ bền cơ học của mối nối.
✅ 6. Định mức áp suất & Đường kính danh nghĩa
Chỉ định cấp áp suất (ví dụ: 150#, 300#) và kích thước — rất quan trọng đối với sự an toàn và khả năng tương thích của hệ thống.
✅ 7. Số lô / Nhiệt / Số sê-ri
Cung cấp khả năng truy xuất nguồn gốc đầy đủ để xác minh chất lượng và chứng nhận vật liệu.

🧭 Tại sao việc đánh dấu lại quan trọng:

🔹 Xác minh tính phù hợp — Xác nhận rằng mặt bích đáp ứng các yêu cầu về thiết kế và vận hành.
🔹 Phù hợp Vật liệu & Định mức — Ngăn ngừa sự không phù hợp có thể dẫn đến hỏng hóc hoặc thời gian ngừng hoạt động.
🔹 Chất lượng & Tuân thủ — Hỗ trợ các quy trình lập tài liệu, kiểm tra và kiểm toán.

🛠️ Công nghệ Đánh dấu cũng quan trọng:

Các dấu hiệu trên mặt bích phải luôn rõ ràng, bền bỉ và dễ đọc trong suốt thời gian sử dụng — ngay cả khi chịu nhiệt, ăn mòn hoặc hao mòn.
Sử dụng thiết bị đánh dấu chính xác đảm bảo độ chính xác, tính lâu dài và khả năng truy xuất nguồn gốc — những trụ cột chính của an toàn và độ tin cậy.

🧩 Tóm tắt:

Việc đánh dấu mặt bích đúng cách không chỉ là hình thức — mà còn là nền tảng cho:
✅ An toàn
✅ Độ tin cậy
✅ Đảm bảo Chất lượng
✅ Tính toàn vẹn lâu dài
====
Nếu bạn thấy thông tin này hữu ích, hãy chia sẻ để giúp đỡ những người khác trong ngành

Govind Tiwari,PhD


#Flange #Piping #Quality #Inspection #QHSE #MechanicalIntegrity #ASME #Engineering #Traceability #GovindTiwariPhD

Mặt bích, Đường ống, Chất lượng, Kiểm tra, QHSE, Tính toàn vẹn cơ khí, ASME, Kỹ thuật, Khả năng truy xuất nguồn gốc, TiwariPhD

(St.)

Kỹ thuật

Hệ số hư hỏng (DF) trong API RP 581:2025 là

75

Hệ số hư hỏng (DF) trong API RP 581:2025 là một thước đo thống kê được sử dụng để đánh giá mức độ thiệt hại có thể có trong một bộ phận như một hàm của thời gian sử dụng và nó phản ánh hiệu quả của các hoạt động kiểm tra để định lượng thiệt hại đó. DF tính đến các cơ chế hư hỏng áp dụng, vật liệu xây dựng, dịch vụ quy trình, tình trạng vật lý của bộ phận và kỹ thuật kiểm tra được sử dụng. Nó định lượng thiệt hại cho các cơ chế như làm mỏng (chung và cục bộ), hư hỏng lớp lót, hư hỏng bên ngoài, nứt do ăn mòn ứng suất, tấn công hydro ở nhiệt độ cao, mỏi cơ học, đứt gãy giòn và giòn pha sigma.

DF là một thành phần quan trọng trong việc tính toán Xác suất thất bại (POF), trong đó POF được xác định là tích của tần số hỏng hóc chung, Hệ số thiệt hại và hệ số hệ thống quản lý. Hệ số thiệt hại có thể thay đổi theo thời gian, đặc biệt là khi dữ liệu kiểm tra cập nhật ước tính thiệt hại hiện có.

Đối với các thành phần có nhiều cơ chế sát thương, API 581 cung cấp các quy tắc để kết hợp các yếu tố sát thương riêng lẻ thành tổng hệ số sát thương, tính đến việc cơ chế sát thương xảy ra ở cùng một vị trí hay khác nhau. Sự kết hợp này ảnh hưởng đến việc tính toán rủi ro và lập kế hoạch kiểm tra.

Tóm lại, DF mô tả về mặt thống kê mức độ và sự hiện diện của thiệt hại theo thời gian, rất quan trọng để đánh giá rủi ro và lập kế hoạch kiểm tra trong các phương pháp kiểm tra dựa trên rủi ro theo API 581:2025.​

Giải phẫu sự xuống cấp: Mô hình toán học về ăn mòn dưới lớp cách nhiệt.

Trong API RP 581:2025, hệ số hư hỏng (DF) không chỉ là một con số; nó là phép chuyển đổi định lượng của sự xuống cấp tích lũy mà một thành phần đã trải qua theo thời gian.

Mỗi cơ chế hư hỏng có một mô hình riêng, một phương trình kết hợp bằng chứng, bối cảnh và kiến ​​thức để ước tính khả năng hư hỏng phát triển như thế nào. Do đó, việc nghiên cứu các yếu tố hư hỏng là trọng tâm của chương trình của chúng tôi: NGHỆ THUẬT VÀ KỸ THUẬT XÂY DỰNG KẾ HOẠCH KIỂM TRA DỰA TRÊN RỦI RO.

Trong đó, chúng tôi khám phá sâu từng biến số, từng bước và từng giả thuyết đằng sau các phương trình này, không chỉ để tìm hiểu cách tính toán DF mà còn để hiểu cách kỹ thuật và toán học đan xen để biểu diễn hành vi hư hỏng thực tế.

Mức độ phân tích mà chúng tôi đạt được cho phép chúng tôi hình dung các chi tiết quan trọng giúp nâng cao việc sử dụng phương pháp RBI vượt xa việc “nhập số” vào chương trình phần mềm hoặc lập kế hoạch kiểm tra. Và trong số tất cả các cơ chế, ít có cơ chế nào tiết lộ nhiều thông tin như mô hình Ăn mòn dưới lớp cách nhiệt (CUI).

Mô hình của nó, được mô tả tỉ mỉ trong API RP 581:2025, phân tích chính xác cấu trúc hư hỏng để hiểu cách các yếu tố vật lý, môi trường và quản lý kết hợp để xác định rủi ro.

* Lớp phủ không còn là một lớp bảo vệ đơn giản mà trở thành một biến số toán học: tuổi thọ hiệu dụng (agecoat) của nó quyết định thời gian tiếp xúc thực tế của kim loại.

* Các yếu tố thiết kế và sản xuất (FEQ, FIF) phản ánh mức độ dễ bị tổn thương của kết cấu đối với sự xâm nhập của nước và độ phức tạp về mặt hình học của lớp cách nhiệt.

* Các hệ số điều chỉnh (FINS, FIC, FCM) chuyển đổi các phương pháp xây dựng, chất lượng cách nhiệt và điều kiện môi trường thành các hệ số ảnh hưởng đến tốc độ ăn mòn.
* Và cuối cùng, các xác suất trước và có điều kiện tích hợp lịch sử kiểm tra đã thực hiện, biến sự không chắc chắn của kiến ​​thức thành thước đo độ tin cậy có thể định lượng được.

Kết quả không chỉ là một công thức:
đó là một biểu diễn sống động của sự xuống cấp, một mô hình kết hợp vật lý, thống kê và kinh nghiệm vận hành để biến quan sát thành dự đoán, và dự đoán thành quyết định.

Khi chúng ta hiểu được ý nghĩa thực sự của hệ số hư hỏng, chúng ta hiểu rằng phương pháp RBI không phải là một phép tính; đó là một ngôn ngữ để mô tả cách tài sản bị lão hóa, cách chúng hư hỏng và cách chúng ta có thể bảo vệ chúng tốt hơn.

www.assetconsultingca.com

#API581 #RBI #IntegridadMecánica #GestiónDeActivos #Confiabilidad #IngenieríaDeRiesgos #AssetManagement #MantenimientoIndustrial #FormaciónTécnica

API 581, RBI, Tính toàn vẹn Cơ khí, Quản lý Tài sản, Độ tin cậy, Kỹ thuật Rủi ro, Quản lý Tài sản, Bảo trì Công nghiệp, Đào tạo Kỹ thuật
(St.)
Kỹ thuật

Kiểm tra độ cứng trong Hồ sơ Đánh giá Quy trình (PQR)

65
Kiểm tra độ cứng trong Hồ sơ Đánh giá Quy trình (PQR) là một thử nghiệm cơ học đo độ cứng của kim loại mối hàn và vùng ảnh hưởng nhiệt (HAZ). Nó được thực hiện bằng cách ấn một vết lõm cứng vào vật liệu và đo kích thước hoặc độ sâu của vết lõm. Mục đích là để đảm bảo mối hàn và HAZ không quá cứng (có thể dẫn đến giòn và nứt) cũng không quá mềm (có thể làm giảm độ bền) cho dịch vụ dự kiến.​

Vai trò của độ cứng trong PQR

  • Độ cứng tương quan với các đặc tính mối hàn quan trọng như độ bền và độ giòn.

  • Độ cứng quá mức trong HAZ có thể cho thấy các cấu trúc vi mô martensitic dễ bị nứt, đặc biệt là trong môi trường chứa hydro.

  • Độ cứng thấp có thể cho thấy các mối hàn yếu thiếu đủ độ bền.

  • Kiểm tra độ cứng giúp đánh giá tính toàn vẹn của mối hàn về khả năng chống mài mòn, điều kiện sử dụng và rủi ro giòn.

Khi cần kiểm tra độ cứng trong PQR

  • Điều này rất quan trọng đối với các quy trình lớp phủ chống mài mòn đủ điều kiện, nơi cần đạt được một mức độ cứng cụ thể.

  • Được yêu cầu bởi các mã như ASME Phần IX đối với Lớp phủ chống mài mòn, trong đó các bài kiểm tra độ cứng thay thế các bài kiểm tra độ bền kéo.

  • Thường bắt buộc đối với các mối hàn thép cường độ cao và môi trường dịch vụ chua (ví dụ: đường ống tiếp xúc với H2S), với giới hạn độ cứng để tránh nứt do hydro gây ra.

  • Không phải lúc nào cũng bắt buộc đối với các mối hàn kết cấu hoặc áp lực nhưng được chỉ định bởi mã hoặc yêu cầu của dự án.

  • Tiêu chuẩn NACE (ví dụ: MR0175 / ISO 15156) giới hạn độ cứng (thường dưới khoảng 22 HRC hoặc 250 HV) để ngăn chặn nứt do ứng suất sunfua.​

Phương pháp kiểm tra độ cứng

  • Các phương pháp phổ biến bao gồm Vickers, Rockwell và Brinell.

  • Vickers được ưa chuộng hơn cho độ chính xác và các vùng nhỏ như HAZ.

  • Các giá trị độ cứng từ PQR được ghi lại trong hồ sơ đánh giá và được sử dụng để chứng minh sự tuân thủ các tiêu chí chấp nhận.​

Tóm tắt

Kiểm tra độ cứng trong trình độ PQR là một thử nghiệm quan trọng để xác minh các tính chất cơ học của mối hàn và vùng ảnh hưởng nhiệt của nó, đảm bảo quy trình hàn tạo ra các mối hàn âm thanh, phù hợp với dịch vụ đáp ứng các yêu cầu về mã và dự án. Nó rất cần thiết trong các trường hợp liên quan đến lớp phủ chống mài mòn, dịch vụ chua và thép cường độ cao, nhưng ít được yêu cầu hơn đối với các mối hàn tiêu chuẩn trừ khi được chỉ định.

Điều này đảm bảo rằng các giá trị độ cứng không vượt quá giới hạn có thể dẫn đến nứt hoặc giòn và phù hợp với hiệu suất mối hàn dự kiến.​

Nếu cần yêu cầu mã cụ thể hơn hoặc giá trị chấp nhận, vui lòng chỉ định mã hàn hoặc ứng dụng.





Aditya Mani Tiwari

💥 Sự thật phũ phàng: Tại sao Độ cứng là Vua trong Chứng chỉ PQR

Nếu bạn làm việc trong lĩnh vực hàn, chế tạo hoặc kiểm soát chất lượng, bạn hẳn biết rằng PQR (Hồ sơ Chứng nhận Quy trình) là nền tảng của bất kỳ quy trình hàn đạt chuẩn nào. Và trong PQR đó, một đặc tính được coi là tối cao — ĐỘ CỨNG.

Tại sao độ cứng lại quan trọng đến vậy?
Bởi vì nó là dấu ấn trực tiếp của độ bền, độ dẻo và độ tin cậy của mối hàn trong điều kiện vận hành thực tế.

⚙️ Hiểu về Hệ số Độ cứng

Độ cứng Tối ưu: Cho biết mối hàn và Vùng Ảnh hưởng Nhiệt (HAZ) của bạn đã đạt được cấu trúc vi mô cân bằng — đủ mạnh để chịu được ứng suất vận hành nhưng vẫn đủ dẻo để chống nứt.

Độ cứng Quá mức: Một dấu hiệu cảnh báo quan trọng. Nó thường chỉ ra cấu trúc vi mô giòn, dễ nứt, dễ bị hỏng trong điều kiện vận hành. Độ cứng như vậy làm tăng nguy cơ:

Nứt do Hydro (HIC)

Nứt do Ăn mòn Ứng suất (SCC)

Hỏng mối hàn sớm

🔬 Khi Giá trị Độ cứng Vượt quá Giới hạn Quy chuẩn…

Đừng hoảng sợ — đây là một thách thức thường gặp trong quá trình thẩm định.

Độ cứng cao không có nghĩa là hỏng; đó là tín hiệu cho thấy cấu trúc vi mô hàn của bạn cần được tinh chỉnh.

Giải pháp? Xử lý Nhiệt Sau Hàn (PWHT) được thực hiện đúng cách.

🔥 Kiểm soát Độ cứng với Kỹ thuật PWHT Tinh xảo

PWHT không chỉ là một yêu cầu “đánh dấu ô” — mà còn là một công cụ chuyển đổi cấu trúc vi mô.
Để giảm độ cứng hiệu quả và đảm bảo tính toàn vẹn cơ học:

1. Tốc độ Gia nhiệt được Kiểm soát:

Tránh sốc nhiệt. Tuân thủ tốc độ gia nhiệt theo quy định (°C/giờ) để đảm bảo nhiệt độ đồng đều và ngăn ngừa ứng suất dư.

2. Nhiệt độ và Thời gian Ngâm chính xác:

Nhiệt độ: Tùy thuộc vào cấp vật liệu (ví dụ: đối với thép cacbon, thường là 595°C–675°C / 1100°F–1250°F).

Thời gian Ngâm: Thường là 1 giờ cho mỗi inch độ dày. Thời gian giữ cho phép các nguyên tử cacbon khuếch tán và tôi luyện các vùng martensitic cứng thành một cấu trúc dẻo, ổn định.

3. Phân bố Nhiệt độ Đồng đều:

Đạt được sự gia nhiệt hoàn toàn và đồng đều cho mối hàn và vùng HAZ bằng cách sử dụng đủ các thanh gia nhiệt và nhiều cặp nhiệt điện để loại bỏ “điểm lạnh”.

4. Làm nguội có kiểm soát:
Việc làm nguội cần được thực hiện từ từ và có kiểm soát — bên trong lò nung hoặc dưới lớp cách nhiệt — để ngăn ngừa hiện tượng tôi lại hoặc biến dạng nhiệt.

🧠 Điểm chính

Độ cứng cao không phải là một lỗi — mà là phản hồi.

Nó cho bạn biết cấu trúc vi mô của mối hàn cần được tinh chỉnh để đạt được độ tin cậy khi sử dụng.

Bằng cách thành thạo PWHT — kiểm soát nhiệt độ chính xác, thời gian ngâm thích hợp, gia nhiệt đồng đều và làm nguội dần — bạn có thể biến một cấu trúc giòn, dễ nứt thành một mối hàn bền chắc, đáng tin cậy và tuân thủ quy định.

Chất lượng không tự nhiên mà có.

Đó là kết quả có chủ đích của quá trình kiểm soát khoa học, và việc quản lý độ cứng là một trong những bước quan trọng nhất trong hành trình đó.

#Welding #PWHT #PQR #WPS #QualityControl #HardnessTesting #MaterialsEngineering #MechanicalIntegrity #OilAndGas #PressureVessels #Fabrication #WeldingInspection #Metallurgy #EngineeringExcellence #LinkedInEngineering

Hàn, PWHT, PQR, WPS, Kiểm soát chất lượng, Kiểm tra độ cứng, Kỹ thuật vật liệu, Tính toàn vẹn cơ khí, Dầu khí, Bình áp suất, Chế tạo, Kiểm tra hàn, Luyện kim, Kỹ thuật xuất sắc, LinkedInKỹ thuật

(St.)

Kỹ thuật

Chế tạo, lắp đặt và kiểm tra đường ống tại Công trình

100
Chế tạo, lắp đặt và kiểm tra đường ống tại Công trình
Chế tạo, lắp đặt và kiểm tra đường ống tại Công trình bao gồm một chuỗi các quy trình có cấu trúc quan trọng để lắp đặt và đảm bảo tính toàn vẹn của hệ thống đường ống, đặc biệt là trong môi trường công nghiệp.

Chế tạo đường ống

Quá trình chế tạo thường bắt đầu bằng việc nhận nguyên liệu thô hình ống, sau đó được cắt theo chiều dài cần thiết. Các đầu ống được vát hoặc chuẩn bị theo thông số kỹ thuật của dự án để đảm bảo hàn đúng cách. Các đường ống cũng có thể được uốn cong hoặc hình thành khi cần thiết. Các phần sau đó được lắp và hàn lại với nhau. Các biện pháp kiểm soát chất lượng, bao gồm kiểm tra và kiểm tra không phá hủy (NDT), chẳng hạn như kiểm tra chụp X quang hoặc siêu âm, đảm bảo chất lượng mối hàn. Xử lý nhiệt giảm căng thẳng có thể được áp dụng để loại bỏ ứng suất dư và các lớp phủ chống ăn mòn, chẳng hạn như sơn, được áp dụng trước khi các ống cuộn được gửi đến địa điểm để lắp đặt.

Lắp đặt đường ống

Lắp dựng liên quan đến việc lắp đặt trang web theo quy hoạch chi tiết dựa trên bản vẽ bố trí chung và đẳng áp đường ống. Các ống ống đúc sẵn phải được xác định đúng cách và gắn thẻ. Các đường ống được lắp đặt trên các giá đỡ được chỉ định, tránh căng thẳng hoặc lực quá mức. Việc lắp đặt thường tiến hành từ độ cao thấp hơn đến cao hơn, sử dụng các công cụ và thiết bị được chứng nhận tuân thủ các tiêu chuẩn về sức khỏe, an toàn và môi trường. Các khe hở được bịt kín trong quá trình lắp đặt để ngăn hơi ẩm hoặc chất gây ô nhiễm xâm nhập.

Kiểm tra đường ống

Thử nghiệm là điều cần thiết để xác minh tính toàn vẹn và an toàn của hệ thống đường ống. Các phương pháp phổ biến bao gồm:

  • Kiểm tra thủy tĩnh: Đường ống chứa đầy nước và được điều áp trên áp suất vận hành để phát hiện rò rỉ và điểm yếu của cấu trúc.

  • Kiểm tra khí nén: Điều áp đường ống bằng không khí hoặc khí để kiểm tra rò rỉ.

  • Kiểm tra không phá hủy: Kiểm tra siêu âm, chụp X quang và hạt từ tính đánh giá mối hàn và tính toàn vẹn của đường ống mà không bị hư hại.

  • Kiểm tra trực quan và kiểm tra rò rỉ cũng là tiêu chuẩn.

Cùng với nhau, các giai đoạn này — chế tạo, lắp dựng và thử nghiệm — đảm bảo rằng hệ thống đường ống đáp ứng các thông số kỹ thuật, yêu cầu vận hành và tiêu chuẩn an toàn.

Nếu cần một quy trình hoặc tiêu chuẩn từng bước chi tiết hơn (chẳng hạn như ASME B31.3), chúng cũng có thể được cung cấp. Chi tiết hơn hoặc các tài liệu tham khảo tiêu chuẩn cụ thể có hữu ích không?





Welding Fabrication World

Tổng quan về Chế tạo, Lắp đặt và Kiểm tra Đường ống tại Công trường 🔥

Hệ thống đường ống là huyết mạch của các ngành công nghiệp quy trình. Việc hoàn thành thành công phụ thuộc vào kế hoạch tốt, tay nghề cao và kiểm tra nghiêm ngặt.

1️⃣ Chế tạo Đường ống

✅ Điều gì xảy ra?
·Cắt, vát mép, lắp đặt, hàn, kiểm tra và chuẩn bị các đoạn ống trong Xưởng chế tạo.

⚠️ Những thách thức điển hình:
·Sai vật liệu (sai cấp, sai độ dày thành ống)
·Kích thước không chính xác trong quá trình lắp đặt
·Lỗi hàn (rỗng, nứt, không ngấu)
·Không kiểm tra NDE
·Không gian xưởng hạn chế để xử lý các cuộn ống lớn

2️⃣ Lắp đặt đường ống (Lắp đặt):

✅ Điều gì xảy ra?
·Vận chuyển, căn chỉnh và nối các cuộn ống và phụ kiện tại công trường, sau đó lắp đặt giá đỡ.

⚠️ Những thách thức điển hình:
·Hạn chế tiếp cận cần cẩu và khu vực làm việc đông đúc
·Vấn đề căn chỉnh do dung sai tích lũy
·Hư hỏng trong quá trình nâng (vết lõm, trầy xước mặt bích)
·Trì hoãn kiểm tra mối hàn tại hiện trường
·Làm việc trên cao với các hạn chế về an toàn

3️⃣ Kiểm tra đường ống

✅ Điều gì xảy ra?

· Tăng áp hệ thống để xác nhận hệ thống không bị rò rỉ và kết cấu chắc chắn.

⚠️ Những thách thức điển hình:
·Bị kẹt khí trong quá trình thử thủy lực (chỉ số áp suất sai)
·Rò rỉ từ các kết nối và van có bích
·Xử lý nước thử nghiệm ra môi trường
·Các mối nguy hiểm về an toàn trong quá trình thử khí nén
·Làm sạch các mảnh vụn từ các đường ống dài và phức tạp

💡 Những điểm chính cần lưu ý:

🔹 1. Nhận dạng và truy xuất nguồn gốc rõ ràng
·Luôn kiểm tra vật liệu và đánh dấu ống cuộn chính xác để tránh việc sửa chữa tốn kém.
🔹 2. Kiểm soát việc lắp đặt và căn chỉnh sớm
·Những sai lệch nhỏ trong xưởng có thể trở thành vấn đề lớn tại công trường.
🔹 3. Chất lượng hàn là yếu tố then chốt
·Thợ hàn có trình độ + quy trình được phê duyệt = mối nối đáng tin cậy.
🔹 4. Lên kế hoạch nâng và lắp đặt cẩn thận
·Bảo vệ ống cuộn đã hoàn thiện và ngăn ngừa hư hỏng mặt bích và lớp phủ.
🔹 5. Chuẩn bị Kiểm tra
·Loại bỏ không khí, sử dụng đồng hồ đo đã hiệu chuẩn, tuân thủ các quy trình an toàn.
🔹 6. Tài liệu quan trọng
·Hồ sơ kiểm tra, bản đồ mối hàn, báo cáo kiểm tra là điều cần thiết để bàn giao dự án.
🔹 7. An toàn là trên hết
·Công việc đường ống liên quan đến không gian hạn chế, nguy cơ áp suất và làm việc trên cao—việc sử dụng PPE và giám sát phù hợp là không thể thương lượng.

·===

Govind Tiwari,PhD
#quality #qms #iso9001 #ASME #B313 #PressureTesting #PipingSystems #ProcessSafety #MechanicalIntegrity

chất lượng, qms, iso 9001, ASME B31.3, Kiểm tra Áp suất, Hệ thống Đường ống, An toàn Quy trình, Tính toàn vẹn Cơ khí

(St.)

Kỹ thuật

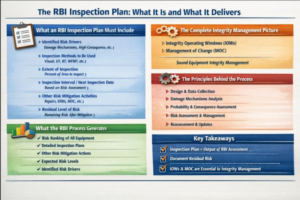

Kiểm tra dựa trên rủi ro (RBI)

93

Kiểm tra dựa trên rủi ro (RBI)

Tổng quan

Kiểm tra dựa trên rủi ro (RBI) là một phương pháp bảo trì và kiểm tra chiến lược được sử dụng trong các ngành công nghiệp (đặc biệt là dầu khí, hóa dầu, sản xuất điện và các lĩnh vực quy trình liên quan) để ưu tiên các hoạt động kiểm tra cho các thiết bị như bình chịu áp lực, đường ống và bộ trao đổi nhiệt. RBI tập trung nguồn lực kiểm tra vào các lĩnh vực có nguy cơ thất bại và hậu quả của nó cao nhất, thay vì sử dụng các phương pháp tiếp cận dựa trên thời gian hoặc phân bổ đồng đều.

Nguyên tắc cốt lõi

Về cốt lõi, RBI dựa trên các yếu tố sau:

  • Đánh giá rủi ro: Mỗi tài sản hoặc thiết bị được đánh giá về:

    • Xác suất thất bại (PoF): Khả năng một thiết bị bị hỏng, dựa trên cơ chế xuống cấp, lịch sử hư hỏng, thiết kế và các yếu tố hoạt động.

    • Hậu quả của thất bại (CoF): Tác động của thất bại đối với an toàn, sức khỏe, môi trường và kinh doanh. Điều này bao gồm mức độ nghiêm trọng của các bản phát hành tiềm năng, ngừng hoạt động và chi phí sửa chữa.

  • Lập kế hoạch kiểm tra: Khoảng thời gian, phương pháp và phạm vi kiểm tra được xác định bởi xếp hạng rủi ro của từng tài sản, tập trung kiểm tra thường xuyên hoặc chi tiết hơn vào các hạng mục có rủi ro cao.

  • Cải tiến liên tục: Chương trình được cập nhật thường xuyên khi dữ liệu kiểm tra mới được thu thập, điều kiện hoạt động thay đổi hoặc tuổi tài sản. Điều này đảm bảo chiến lược kiểm tra thích ứng linh hoạt với các rủi ro đang phát triển.

Mục tiêu của RBI

  • Tăng cường quản lý rủi ro bằng cách xác định, đánh giá và ưu tiên các tài sản và khu vực có rủi ro cao.

  • Tối ưu hóa ngân sách bảo trì và phân bổ nguồn lực bằng cách chỉ tập trung các nỗ lực kiểm tra khi cần thiết.

  • Tăng độ tin cậy và kéo dài tuổi thọ của tài sản bằng cách ngăn ngừa các lỗi không mong muốn.

  • Giảm tần suất và tác động của sự cố ngừng hoạt động hoặc ngừng hoạt động ngoài kế hoạch.

  • Cải thiện an toàn, bảo vệ môi trường và tuân thủ quy định bằng cách chủ động giải quyết các rủi ro cao nhất.

Các bước chính trong việc triển khai RBI

  1. Xác định mục tiêu và phạm vi: Đặt mục tiêu rõ ràng và xác định hệ thống hoặc thiết bị nào sẽ là một phần của chương trình RBI.

  2. Nhận dạng tài sản và chế độ lỗi: Xác định tất cả các tài sản quan trọng và cơ chế hỏng hóc tiềm ẩn.

  3. Đánh giá rủi ro: Đánh giá khả năng và hậu quả của từng kịch bản thất bại; thiết lập các tiêu chí rủi ro.

  4. Lập kế hoạch kiểm tra: Xây dựng kế hoạch kiểm tra dựa trên rủi ro — lựa chọn kỹ thuật, tần suất và địa điểm cho phù hợp.

  5. Thu thập dữ liệu và thực hiện kiểm tra: Thực hiện kiểm tra, thu thập dữ liệu và ghi lại kết quả.

  6. Phân tích và ưu tiên rủi ro: Phân tích dữ liệu để xác nhận, tinh chỉnh hoặc sắp xếp lại thứ tự ưu tiên rủi ro.

  7. Giảm thiểu và Hành động khắc phục: Thực hiện các hành động cần thiết như sửa chữa, sửa đổi hoặc thay đổi hoạt động dựa trên phát hiện.

  8. Đánh giá lại: Cập nhật đánh giá rủi ro và kế hoạch kiểm tra khi điều kiện thay đổi hoặc có dữ liệu mới.

Các loại phân tích RBI

Kiểu Sự miêu tả
Phẩm chất Sử dụng phán đoán và kinh nghiệm của chuyên gia để đánh giá rủi ro, thường là với ma trận rủi ro.
Bán định lượng Sử dụng hệ thống tính điểm hoặc tính toán đơn giản cho cả xác suất và hậu quả.
Số lượng Áp dụng các mô hình toán học chi tiết và dữ liệu mở rộng để ước tính rủi ro bằng số.

Tất cả các phương pháp tiếp cận đều nhằm tối ưu hóa các hoạt động kiểm tra và bảo trì, nhưng mức độ chi tiết và dữ liệu cần thiết tăng từ phân tích định tính sang định lượng.

Tiêu chuẩn công nghiệp

Các phương pháp luận của RBI thường tham khảo các tiêu chuẩn được quốc tế công nhận như:

  • API 580: Thực hành kiểm tra dựa trên rủi ro và hướng dẫn thực hiện chương trình.

  • API 581: Phương pháp RBI định lượng, tính toán chi tiết cho PoF và CoF.

Lợi ích của RBI

  • Phân bổ có mục tiêu các nguồn lực bảo trì.

  • Tăng cường tính toàn vẹn của tài sản và độ tin cậy của nhà máy.

  • Giảm các cuộc kiểm tra không cần thiết và các chi phí liên quan.

  • Cải thiện việc tuân thủ quy định và tài liệu.

  • Chủ động xác định và giảm thiểu các hỏng hóc tiềm ẩn, cải thiện an toàn tổng thể và giảm thiểu tác động môi trường.

Do đó, Kiểm tra dựa trên rủi ro là một cách tiếp cận toàn diện, có thể thích ứng và dựa trên dữ liệu, gia tăng giá trị cho quản lý tài sản công nghiệp bằng cách tập trung nỗ lực ở những nơi quan trọng nhất.



Kiểm Tra Dựa Trên Rủi Ro (RBI) là gì? 🔍
Trong các ngành công nghiệp có rủi ro cao hiện nay, việc chỉ kiểm tra mọi thứ là không bền vững.
Kiểm Tra Dựa Trên Rủi Ro (RBI) cung cấp một phương pháp tiếp cận có cấu trúc và thông minh, phân bổ các nỗ lực kiểm tra vào những nơi quan trọng nhất — trên các thiết bị có nguy cơ hỏng hóc cao nhất.
________________________________________
🎯 Mục tiêu của RBI
• Ưu tiên kiểm tra dựa trên rủi ro
• Tối ưu hóa tần suất kiểm tra và sử dụng tài nguyên
• Tập trung vào các thiết bị quan trọng, có rủi ro cao
• Nâng cao an toàn, độ tin cậy và tuân thủ
• Giảm thiểu hỏng hóc, thời gian ngừng hoạt động và chi phí
________________________________________
⚠️ Các loại rủi ro trong RBI
• Rủi ro về Sức khỏe & An toàn – Tiềm ẩn nguy cơ gây hại cho nhân viên
• Rủi ro Môi trường – Tác động đến không khí, nước hoặc đất
• Rủi ro Vận hành – Hỏng hóc thiết bị ảnh hưởng đến sản xuất
• Rủi ro Tài chính – Thiệt hại kinh tế do ngừng hoạt động hoặc sự cố
• Rủi ro Danh tiếng – Gây tổn hại đến hình ảnh hoặc uy tín của công ty
🧩 Các Yếu tố Chương trình RBI
• Hệ thống quản lý tài liệu và chứng nhận
• Phương pháp đánh giá xác suất và hậu quả của sự cố
• Giảm thiểu rủi ro thông qua kiểm tra và hành động khắc phục
________________________________________
⚙️ Phương pháp của RBI
✅ Định tính – Dựa trên chuyên gia, nhanh chóng, đơn giản
✅ Định lượng – Sử dụng nhiều dữ liệu, Chính xác
✅ Bán định lượng – Phương pháp chấm điểm/chỉ số, cân bằng
________________________________________
🚧 Những thách thức chính
• Dữ liệu kém chất lượng hoặc bị thiếu
• Mô hình hóa và phân tích phức tạp
• Khoảng cách về nguồn lực và kỹ năng
• Tích hợp với các hệ thống cũ
• Chống thay đổi
• Cần cập nhật liên tục
• Tuân thủ quy định và tiêu chuẩn
• Truyền đạt sai lệch kết quả rủi ro
• Quá phụ thuộc vào các công cụ phần mềm
• Dự đoán sai sót
________________________________________
✅ Những điểm chính
• RBI đảm bảo các cuộc kiểm tra ưu tiên rủi ro, không chỉ là các cuộc kiểm tra định kỳ
• Giúp duy trì hoạt động an toàn, đáng tin cậy và tiết kiệm chi phí
• Cho phép ra quyết định dựa trên dữ liệu
• Phù hợp với ISO 31000 và các thông lệ tốt nhất về tính toàn vẹn tài sản
________________________________________
💡 Trong lĩnh vực kiểm tra, vấn đề không phải là làm nhiều hơn—mà là làm những gì cần thiết, ở nơi cần nhất. =====
Govind Tiwari,PhD

#RBI #RiskBasedInspection #ISO31000 #AssetIntegrity #ProcessSafety #InspectionPlanning #OilAndGas #Refining #MechanicalIntegrity #PlantReliability #QHSE #MaintenanceStrategy #qms #quality #qa #qc
RBI, Kiểm tra dựa trên Rủi ro, ISO31000, Toàn vẹn Tài sản, An toàn Quy trình, Lập kế hoạch Kiểm tra, Dầu khí, Lọc, Toàn vẹn Cơ khí, Độ tin cậy của Nhà máy, QHSE, Chiến lược Bảo trì, qms, chất lượng, qa, qc

📋 Kế hoạch Kiểm tra RBI: Nó là gì và nó mang lại gì
Theo API RP 580, lập kế hoạch kiểm tra trong khuôn khổ Kiểm tra Dựa trên Rủi ro (RBI) — được áp dụng theo các yêu cầu và giới hạn của các mã kiểm tra bắt buộc (API 510, API 570 và API 653) và Thực hành Khuyến nghị này.

Lập kế hoạch kiểm tra là một quy trình có hệ thống bắt đầu bằng việc xác định các cơ sở hoặc thiết bị và kết thúc bằng một kế hoạch kiểm tra chi tiết cho từng thiết bị hoặc nhóm thiết bị được đánh giá.

🎯 Những gì một Kế hoạch Kiểm tra RBI phải bao gồm
Đối với mỗi thiết bị hoặc mạch được đánh giá, kế hoạch phải ghi lại:
a) Các Yếu tố Rủi ro Đã Xác định
Điều gì khiến thiết bị này có rủi ro cao? (Cơ chế hư hỏng, hậu quả nghiêm trọng, v.v.)
b) Phương pháp kiểm tra được sử dụng
Những kỹ thuật NDT nào phù hợp? (Quan sát trực quan, siêu âm, chụp X-quang, WFMT, v.v.)
c) Phạm vi kiểm tra
Kiểm tra bao nhiêu? (Phần trăm tổng diện tích hoặc các vị trí cụ thể)
d) Khoảng thời gian kiểm tra hoặc ngày kiểm tra tiếp theo
Thời gian dựa trên đánh giá rủi ro
e) Các hoạt động giảm thiểu rủi ro khác
Các hành động bổ sung ngoài việc kiểm tra: sửa chữa, thay thế, thiết kế lại thiết bị, Cửa sổ vận hành toàn vẹn (IOW), kiểm soát điều kiện vận hành
f) Mức độ rủi ro còn lại
Rủi ro còn lại sau khi đã thực hiện kiểm tra và các hành động giảm thiểu khác
🔗 Bức tranh quản lý toàn vẹn hoàn chỉnh
Khi một kế hoạch RBI (được phát triển theo API RP 580) được kết hợp với:
Một bộ Cửa sổ vận hành toàn vẹn (IOW) toàn diện cho mỗi đơn vị quy trình
Một chương trình Quản lý thay đổi (MOC) nghiêm ngặt
…nó cung cấp cơ sở cho việc quản lý hiệu quả tính toàn vẹn của thiết bị cố định trong ngành công nghiệp lọc dầu và hóa dầu. 📊 Quy trình RBI tạo ra gì
Ngoài các kế hoạch riêng lẻ, quy trình RBI mang lại:

Xếp hạng theo rủi ro tương đối của tất cả thiết bị được đánh giá
Kế hoạch kiểm tra chi tiết cho từng hạng mục (phương pháp, phạm vi, thời gian)
Mô tả về bất kỳ hoạt động giảm thiểu rủi ro nào khác
Mức độ rủi ro dự kiến ​​sau khi tất cả các biện pháp giảm thiểu được thực hiện
Xác định rõ ràng các yếu tố gây ra rủi ro
🧱 Các nguyên tắc đằng sau quy trình
Khung RBI được xây dựng dựa trên các nguyên tắc nền tảng sau:
a) Hiểu tiền đề thiết kế
b) Lập kế hoạch đánh giá RBI
c) Thu thập dữ liệu và thông tin
d) Xác định cơ chế hư hỏng và các chế độ lỗi
e) Đánh giá xác suất lỗi (POF)
f) Đánh giá hậu quả của lỗi (COF)
g) Xác định, đánh giá và quản lý rủi ro
h) Quản lý rủi ro bằng các hoạt động kiểm tra và kiểm soát quy trình
i) Các hoạt động giảm thiểu rủi ro khác
j) Đánh giá lại và cập nhật
k) Vai trò, trách nhiệm, đào tạo và trình độ chuyên môn
l) Tài liệu và lưu trữ hồ sơ
💡 Những điểm chính cần ghi nhớ
Kế hoạch kiểm tra là kết quả hữu hình của đánh giá RBI. Rủi ro còn lại phải được ghi nhận – điều này cho thấy lợi ích của các hoạt động đã lên kế hoạch.

IOW và MOC là những yếu tố thiết yếu đi kèm với kế hoạch RBI để quản lý tính toàn vẹn toàn diện.


#RBI #API580 #InspectionPlanning #MechanicalIntegrity #RiskBasedInspection #AssetManagement #IOW #MOC #API510 #API570 #API653

RBI, API 580, Lập kế hoạch kiểm tra, Tính toàn vẹn cơ khí, Kiểm tra dựa trên rủi ro, Quản lý tài sản, IOW, MOC, API 510, API 570, API 653

(St.)
Kỹ thuật

Nhà máy Honeywell Geismar: Vụ rò rỉ HF gây tử vong năm 2021 và nguồn gốc của nó

87

Thảm kịch đầu tiên tại nhà máy Honeywell Geismar, một vụ ro rỉ HF gây tử vong vào tháng 10 năm 2021, không phải là một sự cố đột ngột. Đồng hồ bắt đầu tích tắc vào năm 2007

Vào ngày 21 tháng 10 năm 2021, một vụ giải phóng hydro florua (HF) gây tử vong đã xảy ra tại cơ sở Honeywell Performance Materials and Technologies ở Geismar, Louisiana. Sự cố này dẫn đến cái chết của một công nhân sau khi một miếng đệm mặt bích bị ăn mòn bị hỏng trong quá trình khởi động thiết bị, phun HF lên mặt, tai và cổ của công nhân. Công nhân không mặc đủ thiết bị bảo hộ vào thời điểm đó.

Thảm kịch không phải là một sự kiện bất ngờ, không thể lường trước được. Trên thực tế, các vấn đề cơ bản dẫn đến việc giải phóng HF gây tử vong đã được xác định vào đầu năm 2007:

  • : Honeywell xác định rằng một số vật liệu đệm được sử dụng trong nhà máy dễ bị ăn mòn. Bất chấp kiến thức này, công ty đã không thay thế tất cả các miếng đệm có vấn đề trong 14 năm sau đó.

  • : Các miếng đệm bị ăn mòn vẫn được sử dụng và không phải tất cả đều được thay thế, ngay cả khi lỗ hổng của chúng đã được biết. Sự thiếu hành động này tạo tiền đề cho một sự cố nghiêm trọng.

Các cuộc điều tra liên bang cho thấy sự cố không phải là một thất bại đơn lẻ mà là kết quả của những thiếu sót về quản lý an toàn hệ thống:

  • Bảo trì thiết bị không đầy đủ: Nhà máy đã không thực hiện một chương trình thay thế toàn diện cho các miếng đệm dễ bị ăn mòn, mặc dù có bằng chứng rõ ràng về rủi ro của chúng.

  • : Honeywell đã không xác định đầy đủ hoặc giảm thiểu các mối nguy hiểm liên quan đến thiết bị cũ và các bộ phận bị ăn mòn.

  • : Ngay cả sau khi phê duyệt các dự án để giải quyết các lỗ hổng thiết bị, chẳng hạn như thay thế vỏ nồi hơi, công ty đã không thực hiện kịp thời.

  • : Vụ việc năm 2021 dẫn đến cái chết của một công nhân và thiệt hại khoảng 14 triệu đô la.

  • : Nhà máy đã trải qua các đợt phát hành HF nghiêm trọng bổ sung vào năm 2023 và 2024, làm nổi bật hơn nữa các vấn đề quản lý an toàn đang diễn ra.

  • : Ủy ban Điều tra An toàn và Nguy cơ Hóa chất Hoa Kỳ (CSB) kết luận rằng những sự cố này hoàn toàn có thể ngăn chặn được và khuyến nghị những thay đổi đáng kể đối với các hoạt động an toàn của Honeywell, cũng như cải cách quy định rộng lớn hơn.

  • Việc giải phóng HF gây tử vong vào tháng 10 năm 2021 là đỉnh điểm của hơn một thập kỷ rủi ro an toàn chưa được giải quyết.

  • Sự thất bại của Honeywell trong việc hành động đối với các mối nguy hiểm ăn mòn đã biết, được xác định lần đầu tiên vào năm 2007, đã góp phần trực tiếp vào thảm kịch.

  • Các nhà điều tra liên bang đã kêu gọi những thay đổi sâu rộng để ngăn chặn các sự cố tương tự trong tương lai.

Các tài liệu tham khảo về các phát hiện và ngày cụ thể được hỗ trợ bởi các báo cáo điều tra liên bang và tin tức về các sự cố nhà máy Honeywell Geismar.



#MechanicalIntegrity #MOC #ChangeManagement #ProcessSafety #AssetIntegrity #SafetyLeadership #Engineering #CSB
Tính toàn vẹn cơ khí, MOC, Quản lý thay đổi, An toàn quy trình, Tính toàn vẹn tài sản, Lãnh đạo an toàn, Kỹ thuật, CSB
(St.)
0904457667
