Tài liệu nhà cung cấp trong các dự án đo lường và điều khiển – Tại sao RFD lại quan trọng

Tài liệu của nhà cung cấp đóng một vai trò quan trọng trong các dự án Thiết bị đo lường và Điều khiển (I&C), đảm bảo kiến trúc hệ thống và các yêu cầu gói phù hợp với nhu cầu của dự án. RFD là viết tắt của “Required For Documentation”, một mô hình được sử dụng để phác thảo các tài liệu cần thiết từ các nhà cung cấp.

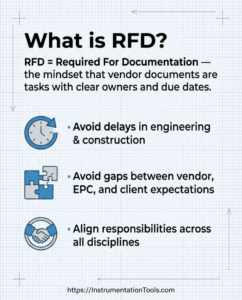

Ý nghĩa RFD

RFD đề cập đến “Bắt buộc đối với tài liệu” trong bối cảnh I&C, đặc biệt là đối với các thiết bị và thiết bị đóng gói. Nó đóng vai trò như một mô hình vấn đề để làm rõ các mục tiêu tài liệu giữa các nhóm kỹ thuật và nhà cung cấp, thường được hoàn thiện trong các cuộc họp khởi động. Điều này giúp chuẩn hóa các kỳ vọng, chẳng hạn như loại trừ một số hệ thống nhất định (ví dụ: Giám sát máy) trừ khi được chỉ định.​

Vai trò trong các dự án I&C

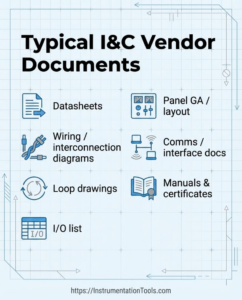

Trong các dự án I&C, các nhà cung cấp cung cấp tài liệu như sơ đồ kiến trúc hệ thống dựa trên tài liệu thiết kế của công ty kỹ thuật. Trong quá trình đấu thầu, đây là sơ đồ để so sánh; Sau khi lựa chọn, chúng phát triển thành các phiên bản cuối cùng chi tiết với văn bản, bảng và bản vẽ. Đối với các gói (ví dụ: máy nén tuabin), các mô hình RFD xác định giới hạn pin, giao diện và luồng dữ liệu để tránh tranh chấp phạm vi.

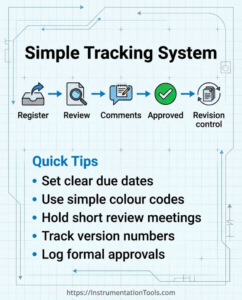

Quy trình tài liệu

Các nhà cung cấp bắt đầu với các kiến trúc hệ thống chung trong các ưu đãi, được tinh chỉnh thông qua các truy vấn kỹ thuật. Sau các cuộc họp trao giải và khởi động của nhà cung cấp, các nhóm I&C xem xét các bản sửa đổi cho đến khi được phê duyệt cuối cùng, đảm bảo tính toàn vẹn trên DCS, ESD và PLC. Các nhà cung cấp gói tuân theo các luồng thông tin theo trình tự, sử dụng danh sách kiểm tra và định nghĩa viết tắt để tạo ra các tài liệu tuân thủ.

Các phương pháp chính

• Sử dụng các mô hình RFD để phát hành tài liệu thống nhất trên các gói.​

• So sánh kiến trúc của nhà cung cấp với thiết kế dự án để đảm bảo tính hoàn chỉnh.​

• Tiến hành FAT tích hợp (IFAT) cho tính toàn vẹn đa hệ thống nếu các nền tảng khác nhau.​
