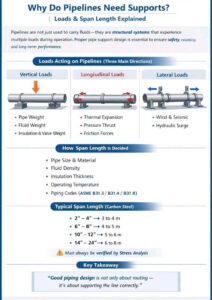

Tại sao đường ống cần giá đỡ? | Giải thích về tải trọng và chiều dài nhịp

Tại sao đường ống cần giá đỡ? | Giải thích về tải trọng và chiều dài nhịp

Đường ống là hệ thống kết cấu phức tạp chịu nhiều tải trọng khác nhau trong quá trình vận hành, bao gồm trọng lượng, áp suất và các yếu tố môi trường. Thiết kế giá đỡ đường ống đúng cách rất quan trọng để đảm bảo an toàn, độ tin cậy và hiệu suất lâu dài.

Tại sao cần có giá đỡ đường ống
✅ Giá đỡ đường ống được cung cấp để:

– Chịu trọng lượng của ống, chất lỏng, lớp cách nhiệt và phụ kiện (W = W_ống + W_chất lỏng + W_lớp cách nhiệt)

– Kiểm soát sự giãn nở và co lại do nhiệt (α = hệ số giãn nở nhiệt)

– Ngăn ngừa độ võng và rung động quá mức (δ = độ võng, σ = ứng suất)

– Bảo vệ các đầu nối thiết bị và đường ống được kết nối
– Duy trì độ thẳng hàng và độ dốc cần thiết
– Đáp ứng các yêu cầu thiết kế của tiêu chuẩn và dự án (ASME B31.3, B31.4, B31.8)

Các tải trọng tác động lên đường ống
Tải trọng tác động theo ba hướng chính:

1️⃣ Tải trọng thẳng đứng (↓)

– Trọng lượng bản thân của ống (W_ống)

– Trọng lượng chất lỏng (W_chất lỏng)

– Trọng lượng lớp cách nhiệt và van (W_lớp cách nhiệt)
Được chịu bởi các giá đỡ, đế, tà vẹt

2️⃣ Tải trọng dọc (↔️)

– Sự giãn nở và co lại do nhiệt (F_th = α) × E × A × ΔT)

– α = Hệ số giãn nở nhiệt (1/°C hoặc 1/°F)

– E = Môđun đàn hồi (Pa hoặc psi)

– A = Diện tích mặt cắt ngang của ống (m² hoặc in²)

– ΔT = Thay đổi nhiệt độ (°C hoặc °F)

– Lực đẩy áp suất (F_p = P × A)

– P = Áp suất bên trong (Pa hoặc psi)

– A = Diện tích mặt cắt ngang của ống (m² hoặc in²)

– Lực ma sát (F_f = μ × N)

– μ = Hệ số ma sát

– N = Lực pháp tuyến (N hoặc lbf)

3️⃣ Tải trọng ngang (↕️)

– Tải trọng gió (F_w = q × C_d × A)

– q = Áp suất gió (Pa hoặc psi)

– C_d = Hệ số cản

– A = Diện tích chiếu (m² hoặc (in²)
– Tải trọng địa chấn (F_s = S × W)

– S = Gia tốc địa chấn (g hoặc m/s²)

– W = Trọng lượng của ống và chất chứa bên trong (N hoặc lbf)

– Áp suất thủy tĩnh (F_h = ρ × Q × v)

– ρ = Mật độ chất lỏng (kg/m³ hoặc lb/ft³)

– Q = Lưu lượng (m³/s hoặc ft³/s)

– v = Vận tốc chất lỏng (m/s hoặc ft/s)

Tính toán chiều dài nhịp
Chiều dài nhịp (L) được tính toán dựa trên:

– Kích thước và vật liệu ống:

– D = Đường kính ngoài của ống (m hoặc in)

– t = Độ dày thành ống (m hoặc in)

– E = Mô đun đàn hồi (Pa hoặc psi)

– σ_allow = Ứng suất cho phép (Pa hoặc psi)

– Mật độ chất lỏng (ρ)

– Độ dày lớp cách nhiệt (t_ins)

– Nhiệt độ hoạt động (T)

– Mã đường ống áp dụng (ASME) (B31.3, B31.4, B31.8)

Chiều dài nhịp điển hình cho ống thép carbon:

– Ống 2″-4″: 3-4 m

– Ống 6″-8″: 4-5 m
– Ống 10″-12″: 5-6 m
– Ống 14″-24″: 6-8 m

💡 Khoảng cách giữa các điểm đỡ cuối cùng luôn phải được kiểm tra bằng phân tích ứng suất để đảm bảo σ < σ_allow.

Điểm mấu chốt

Thiết kế đường ống tốt không chỉ là về việc định tuyến – mà còn là về việc hỗ trợ đường ống đúng cách! 💪
