Thiết kế các bình áp lực cho Dịch vụ hydro: Những hiểu biết từ ASME Phần VIII Phân khu 3 Bài viết KD-10
Hydrogen là một người thay đổi trò chơi cho năng lượng sạch, nhưng nó cũng là một thách thức nghiêm trọng đối với thiết kế tàu áp lực.

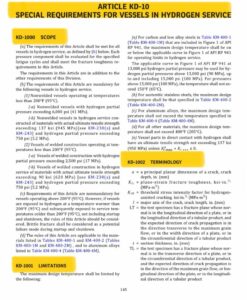

ASME Phần VIII Phân khu 3 Bài viết KD-10 phác thảo các yêu cầu đặc biệt đối với các tàu trong dịch vụ hydro, đảm bảo tính toàn vẹn cấu trúc trong điều kiện mệt mỏi và gãy xương cực độ.
Điều gì làm cho hydro đòi hỏi rất nhiều?
Hydrogen có thể gây ra sự hấp dẫn và hỗ trợ lan truyền vết nứt, đặc biệt là ở nhiệt độ thấp và áp suất cao. Bài viết KD-10 bắt buộc đánh giá cơ học gãy xương nghiêm ngặt và kiểm tra trình độ.
Ở đây, những điểm nổi bật trong KD-10:
1. Phạm vi & Khả năng ứng dụng
– Bắt buộc đối với các mạch dưới áp suất riêng của hydro> 6000 psi hoặc hoạt động dưới 200 ° F (95 ° C)
-Áp dụng cho thép carbon, thép không gỉ và hợp kim nhôm trên mỗi bàn KM-400-1 đến KM-400-4
2. Hạn chế vật liệu
– Thép trong dịch vụ hydro phải đáp ứng các tiêu chí độ bền kéo và độ bền.
– Tiếp xúc trực tiếp với hydro đòi hỏi độ bền gãy lớn hơn 137 ksi√in (950 MPa√mm)
3. Thiết kế dựa trên cơ học gãy xương
– Cuộc sống mệt mỏi phải được xác minh bằng cách sử dụng phương pháp cơ học gãy xương
– Cường độ ứng suất đầu crack (k_i) phải dưới ngưỡng cho vết nứt hỗ trợ hydro (K_IH)
4. Kiểm tra các loại vật liệu rộng rãi
– Ba loại của vật liệu cơ bản, kim loại hàn và haz được kiểm tra
– Các thông số gãy như K_IC, K_IH và DA/DN phải được đo trong môi trường hydro (99,9999% H₂)
5. Các bài kiểm tra tăng trưởng vết nứt mệt mỏi
– Xong theo ASTM E647 bằng phương pháp tải hoặc dịch chuyển không đổi
– Tăng trưởng vết nứt theo hydro phải được đánh giá ở áp suất thiết kế và được xác nhận theo hướng TL
6. Yêu cầu môi trường
– Giới hạn độ tinh khiết nghiêm ngặt: o₂ <1 ppm, co₂ <1 ppm, co <1 ppm, h₂o <3 ppm
– Ngay cả sự hình thành oxit cũng có thể ức chế kết quả glove box techniques và scanning
Bài viết này là một tài liệu tham khảo nền tảng cho các kỹ sư làm việc trên hệ thống lưu trữ và vận chuyển hydro. Nó không chỉ là về sự tuân thủ, nó về việc đảm bảo sự an toàn và độ tin cậy lâu dài trong một trong những môi trường giòn nhất trong kỹ thuật.
Trong nền kinh tế hydro, độ bền gãy là vua.
