Bộ trao đổi nhiệt dạng vỏ và ống được sử dụng rộng rãi trong các ứng dụng công nghiệp để truyền nhiệt hiệu quả giữa hai chất lỏng. Chúng có một bó ống bên trong một lớp vỏ hình trụ, với một chất lỏng chảy qua các ống và chất lỏng kia chảy qua mặt vỏ.
Các thành phần cốt lõi
Các yếu tố chính bao gồm vỏ hình trụ, bó ống (với các tấm ống ở đầu), vách ngăn (để hướng dòng chảy phía vỏ và ống hỗ trợ) và tiêu đề để vào/ra chất lỏng. Các ống thường được sắp xếp theo bố cục hình tam giác, hình vuông hoặc xoay; Bước hình tam giác tối đa hóa khả năng truyền nhiệt trong khi hình vuông hỗ trợ làm sạch.
Vách ngăn thường là phân đoạn (cắt 20-45% đường kính vỏ), cách nhau 0,2-1 lần đường kính vỏ để cân bằng truyền nhiệt và giảm áp suất.
Quy trình thiết kế
Thiết kế truyền nhiệt: tính truyền nhiệt Q=mCpΔT, ghi lại chênh lệch nhiệt độ trung bình (LMTD) với hệ số hiệu chỉnh Ft và diện tích yêu cầu A=Q/(UΔTlm). Chọn kích thước / chiều dài / đường chuyền ống, đường kính vỏ, khoảng cách vách ngăn, sau đó xác minh mức giảm áp suất và vận tốc.
| Tham số | Tiêu chí lựa chọn điển hình |
|---|---|
| Bước ống | 1,25 × OD (tối thiểu cho sức mạnh) |
| Vận tốc chất lỏng trong Ống | 1-8, dựa trên vận tốc (1-3 m / s) |
| Khoảng cách vách ngăn | ≥ ID shell 0,2 ×; Chiều dài ống ≤ / 5 |
| Đường kính vỏ | Vừa vặn với bó ống (khe hở 1-5%) |
Các tính toán chính
Mặt vỏ: Số Reynolds, hệ số truyền nhiệt hoho thông qua biểu đồ (ví dụ: jHjH so với Re). Mặt ống: tương tự, sử dụng đường kính tương đương. Giảm áp suất phải ở dưới giới hạn (ví dụ: 35-70 kPa).
Thiết kế mạnh mẽ này xử lý hiệu quả áp suất cao, bám bẩn và các chất lỏng khác nhau.
🔧 THIẾT KẾ BỘ TRAO ĐỔI NHIỆT ỐNG VÀ VỎ: Cẩm nang của Kỹ sư
Bạn đã bao giờ tự hỏi điều gì phân biệt một kỹ sư quy trình giỏi với một kỹ sư quy trình xuất sắc chưa?
Không chỉ là biết các phương trình—mà còn là hiểu được quá trình lặp lại.
Dưới đây là 6 bài học quý giá từ thực tiễn thiết kế nhiệt:
1. BẮT ĐẦU VỚI MỤC TIÊU CUỐI CÙNG Hệ số hiệu chỉnh LMTD (Fₙ) của bạn phải ≥ 0,8. Nếu thấp hơn mức này, bạn sẽ gặp rắc rối với sự giao thoa nhiệt độ. Hãy biết nhiệt độ đầu cuối trước khi thay đổi bất kỳ thông số kỹ thuật ống nào.

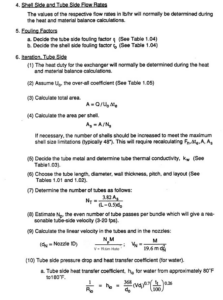

2. DỰ ĐOÁN HỆ SỐ TỔNG THỂ LÀ MỘT NGHỆ THUẬT Hệ số tổng thể giả định ban đầu đó? Đó là trực giác dựa trên kinh nghiệm. Bảng 1.05 cung cấp cho bạn 25-120 Btu/giờ·ft²·°F tùy thuộc vào điều kiện sử dụng. Nhưng kinh nghiệm sẽ cho bạn biết nên chọn giá trị nào trong phạm vi đó. Lần thử đầu tiên luôn sai—và điều đó không sao cả.
3. TỐC ĐỘ LÀ ĐÒN BẨY CỦA BẠN Phía ống: 3-20 fps. Phía vỏ: 3-15 fps. Quá thấp? Bám bẩn sẽ thắng. Quá cao? Gây xói mòn và giảm áp suất. Điểm tối ưu sẽ bảo vệ tài sản của bạn trong hơn 20 năm.
4. CÁC YẾU TỐ BÁM BẨN LÀ LỜI THÚ NHẬN Chúng ta không biết dòng chảy của mình sẽ bẩn đến mức nào. Vì vậy, chúng ta thêm 0,001–0,01 hr·ft²·°F/Btu để thể hiện sự khiêm nhường. Nước cất nguyên chất? 0,001. Nhựa đường bị nứt? 0,01. Hãy lựa chọn khôn ngoan—thiết kế quá mức sẽ tốn chi phí CAPEX, thiết kế thiếu sẽ tốn chi phí OPEX.

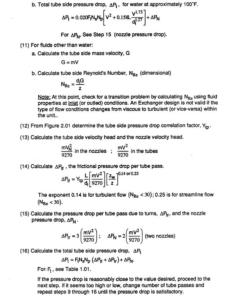

5. SỰ GIẢM ÁP SUẤT LÀ KHÔNG THỂ THƯƠNG LƯỢC Khách hàng nói “tối đa 10 psi”. Bạn tính toán 12 psi. Bạn sẽ làm gì: A) Hy vọng họ không nhận ra B) Lặp lại các bước, khoảng cách vách ngăn và số lượng ống cho đến khi nó hoạt động
(Chỉ một câu trả lời đúng mới giữ được giấy phép của bạn.)
6. QUÁ TRÌNH LẶP LẠI NHIỆT ĐỘ THÀNH ỐNG Hiệu chỉnh độ nhớt tại thành ống? Giả sử ban đầu là 1.0, tính toán T_w, tìm z_w, tính toán lại h_io. Sự hội tụ là bắt buộc—đó là sự khác biệt giữa một bộ làm mát hoạt động vào tháng 7 và một bộ làm mát bị hỏng vào tháng 1.
Thực tế là gì? Thiết kế bộ trao đổi nhiệt không phải là một phép tính. Đó là sự thương lượng giữa nhiệt động lực học, thủy lực học, luyện kim và kinh tế học.
Những thiết kế tốt nhất không phải là hoàn hảo. Chúng là sự cân bằng.
Cách kiểm tra hợp lý mà bạn thường dùng khi cảm thấy thiết kế không ổn là gì? Hãy chia sẻ bên dưới 👇
#ProcessEngineering #HeatExchangers #ThermalDesign #ChemicalEngineering #EngineeringExcellence #Petrochemical #HVAC #PlantDesign #ContinuousImprovement
Kỹ thuật Quy trình, Bộ trao đổi nhiệt, Thiết kế Nhiệt, Kỹ thuật Hóa học, Kỹ thuật Xuất sắc, Hóa dầu, HVAC, Thiết kế Nhà máy, Cải tiến Liên tục
(St.)
