Trình độ thợ hàn (Vị trí) theo: 1. ASME PHẦN IX 2. AWS D1.1 3. ISO 9606-1

2
Trình độ thợ hàn (Vị trí) theo: 1. ASME PHẦN IX 2. AWS D1.1 3. ISO 9606-1

Các vị trí trình độ thợ hàn khác nhau tùy theo tiêu chuẩn, với các vị trí thử nghiệm khó khăn hơn đủ điều kiện cho thợ hàn dễ dàng hơn.

ASME Phần IX

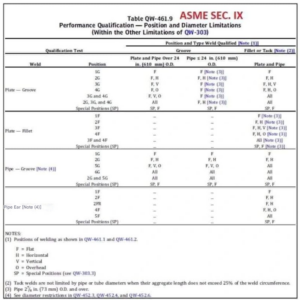

ASME Phần IX sử dụng Bảng QW-461.9 để xác định trình độ vị trí cho mối hàn rãnh và hàn góc trên tấm hoặc ống. Đủ điều kiện ở các vị trí như 3G (dọc) hoặc 4G (trên cao) trên tấm cho phép hàn ở các vị trí phẳng (F), ngang (H), dọc (V) và trên cao (O). Các bài kiểm tra đường ống (ví dụ: 6G) đủ điều kiện cho tất cả các vị trí, trong khi trình độ hàn góc có các giới hạn cụ thể.

AWS D1.1

Bảng 4.10 của AWS D1.10 chỉ định các vị trí sản xuất đủ điều kiện dựa trên các thử nghiệm tấm, ống hoặc ống đối với mối hàn rãnh, thâm nhập một phần mối nối (PJP) và phi lê. Ví dụ, thử nghiệm rãnh tấm 3G đủ điều kiện F, H, V cho mối hàn rãnh, PJP và phi lê; 3G + 4G đủ điều kiện cho tất cả các vị trí. Các bài kiểm tra hàn góc như 3F đủ điều kiện F, H, V.

Tiêu chuẩn ISO 9606-1

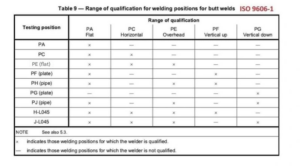

ISO 9606-1 xác định các vị trí bằng các qui chuẩn như PA (phẳng), PC (ngang), PF (dọc xuống), H-L045 (ngang ±45°). Bảng 9 và 10 phạm vi phác thảo: thử nghiệm ở các vị trí khó hơn (ví dụ: PH, PF) đủ điều kiện cho các vị trí dễ dàng hơn (ví dụ: PA, PB); Kiểm tra đường ống mở rộng đến các phạm vi cụ thể. Trình độ hàn góc phụ thuộc vào thử nghiệm mối hàn đối đầu hoặc thử nghiệm hàn góc trực tiếp.





🎯Chứng chỉ Thợ hàn (Vị trí) Theo :-
1. ASME SEC. IX
2. AWS D1.1
3. ISO 9606-1

https://lnkd.in/eM4enC9q


#Welding_Codes #Welding #weldingmachine #weldingequipment #welderlife #weldingart
#welding #welder #weldernation #welder #weldeveryday #weldeverydamnday #weldracing #welderup #weldholics #welded #welders #welds #welderproblems #welderlife #weldlife #weldart #welderslife #weldinglife #weldinghelmet #weldingmostwanted #stickwelding #aws #asme #weldfabworld

Qui chuẩn Hàn, Hàn, máy hàn, thiết bị hàn, cuộc sống thợ hàn, nghệ thuật hàn, hàn, thợ hàn, cộng đồng thợ hàn, thợ hàn, hàn mỗi ngày, hàn mỗi ngày, đua hàn, thợ hàn, nghiện hàn, đã hàn, thợ hàn, mối hàn, vấn đề của thợ hàn, cuộc sống thợ hàn, cuộc sống hàn, nghệ thuật hàn, cuộc sống thợ hàn, cuộc sống hàn, mũ bảo hiểm hàn, thợ hàn được săn đón nhất, hàn que, aws, asme, weldfabworld
