Trình tự lắp dựng ống liên quan đến việc lắp đặt có hệ thống các ống ống đúc sẵn tại công trường để lắp ráp một hệ thống đường ống hoàn chỉnh. Dưới đây là tổng quan về quy trình:

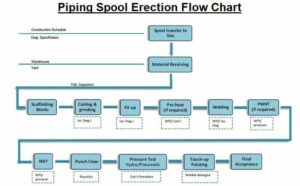

Trình tự lắp dựng spool đường ống

1. Chuẩn bị và lập kế hoạch

• Bản vẽ và tài liệu: Xem lại bản vẽ đẳng áp đường ống, bản vẽ sắp xếp chung (GA) và P & ID (Sơ đồ đường ống và thiết bị đo đạc) để hiểu bố cục, kích thước và kết nối13.

• Vật liệu và công cụ: Đảm bảo tất cả các ống chỉ, phụ kiện, mặt bích và dụng cụ đúc sẵn đều có sẵn và được kiểm tra chất lượng36.

• Sẵn sàng cho địa điểm: Xác nhận rằng các cấu trúc dân dụng (ví dụ: giá đỡ ống) và giá đỡ đã được đặt tại chỗ3.

2. Đánh dấu và định vị

• Đánh dấu đường ống: Sử dụng bản vẽ để đánh dấu đường ống tại chỗ, căn chỉnh với vòi phun của thiết bị và các yếu tố kết cấu26.

• San lấp mặt bằng: Đảm bảo san lấp mặt bằng đường ống thích hợp bằng cách sử dụng các dụng cụ chính xác để tránh sai lệch2.

3. Lắp dựng spool

• Trình tự lắp đặt:

  • Bắt đầu từ các điểm cố định như vòi phun hoặc tiêu đề của thiết bị.

  • Lắp đặt đường ống có lỗ khoan lớn trước khi lắp đường ống có lỗ khoan nhỏ.

  • Làm việc từ độ cao thấp hơn đến độ cao cao hơn trên giá đỡ ống36.

• Căn chỉnh: Căn chỉnh ống cuộn đúng cách để tránh ứng suất quá mức lên các mối nối hoặc mặt bích13.

• Hỗ trợ tạm thời: Sử dụng các giá đỡ tạm thời khi cần thiết để duy trì sự liên kết trong quá trình cài đặt3.

4. Nối các thành phần

• Kết nối mặt bích: Đảm bảo mặt bích phẳng, vuông và được siết chặt đồng đều bằng cách sử dụng các phương pháp căng bu lông thích hợp (ví dụ: căng thủy lực hoặc mô-men xoắn)13.

• Hàn và buộc: Nối ống chỉ bằng phương pháp hàn hoặc buộc cơ học theo thông số kỹ thuật của dự án24.

5. Điều chỉnh cuối cùng

• Khe hở: Duy trì khe hở thích hợp giữa đường ống, thiết bị và cấu trúc.

• Niêm phong: Bịt kín tất cả các khe hở để tránh nhiễm bẩn trong quá trình lắp dựng3.

6. Thử nghiệm và kiểm tra

• Tiến hành kiểm tra áp suất (thủy tĩnh hoặc khí nén) để đảm bảo tính toàn vẹn của hệ thống.

• Kiểm tra các mối nối, căn chỉnh và kết nối để tuân thủ các tiêu chuẩn thiết kế37.

7. Hoạt động hoàn thành

• Áp dụng lớp cách nhiệt, sơn hoặc lớp phủ bảo vệ theo yêu cầu.

• Thực hiện đánh dấu nhận dạng cuối cùng để truy xuất nguồn gốc3.

Cách tiếp cận có cấu trúc này đảm bảo an toàn, hiệu quả và tuân thủ các tiêu chuẩn kỹ thuật trong quá trình lắp dựng spool.
