Những điểm chính về weldolets theo ASME B31.3:
-
Weldolet được thiết kế dựa trên kích thước phù hợp với tiêu chuẩn đường ống quy trình (ASME B31.3).
-
Thợ hàn phải đủ điều kiện về kích thước đường kính liên quan đến hàn weldolet.
-
Việc lắp đặt và hàn phải tuân thủ dung sai mở gốc và hồ sơ mối hàn WPS để đảm bảo chất lượng hàn chính xác.
-

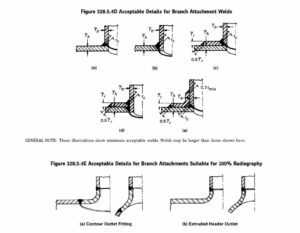

Kích thước và loại mối hàn trong các kết nối nhánh, bao gồm cả mối hàn, được quy định bởi ASME B31.3 phần 304.3.3 và được minh họa trong các Hình như 328.5.4D cho mối hàn đính kèm.
-
Đường viền mở nhánh không được lệch quá dung sai quy định.
-
Gia cố kim loại mối hàn có thể được thêm vào và hoàn thiện lại nếu cần thiết để đáp ứng các yêu cầu.
-
Việc lắp đặt và hàn weldolet phải đáp ứng các yêu cầu về độ bền cơ học của các kết nối nhánh được gia cố tích hợp.
-
Hàn thường là mối hàn đối đầu trong đó đầu trung tâm weldolet khớp với ống nhánh, duy trì các mối hàn đính kèm tuân thủ mã.
Nói tóm lại, weldolet là phụ kiện nhánh được thiết kế và lắp đặt theo ASME B31.3 với các quy tắc hàn, lắp đặt và gia cố cụ thể để đảm bảo các kết nối nhánh an toàn, tuân thủ trong hệ thống đường ống quy trình. Trình độ thợ hàn, kích thước mối hàn, độ mở gốc và gia cố kết cấu được kiểm soát chặt chẽ theo các điều khoản B31.3 và các số liệu liên quan.
Bản tóm tắt này dựa trên thông tin từ các tài liệu tham khảo mã ASME B31.3 và các tài liệu hướng dẫn kỹ thuật về thực hành lắp đặt và hàn weldolet trong đường ống quy trình.
Nó có hai đầu vát ở hai bên. Được kết nối với ống nhánh bằng mối nối đối đầu và được kết nối với ống chính “Đầu nối” bằng mối nối ghép (đối đầu & góc). Thiết kế của mối hàn này giúp giảm thiểu sự tập trung ứng suất và gia cố tổng thể.

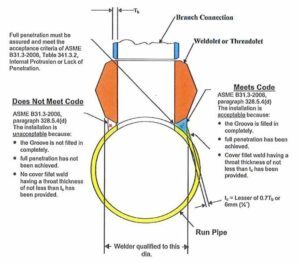

Theo ASME B31.3:
· Mối hàn rãnh được xuyên thấu hoàn toàn, hoàn thiện bằng mối hàn góc phủ có kích thước cổ không nhỏ hơn tc,
· Mối hàn góc có kích thước cổ không nhỏ hơn 0,7tmin.
