Sợi xoắn ốc được gia cố MXene cho máy phát nano triboelectric đa phương thức và giao diện tương tác có thể đeo được.

28/07/2025 15:43 96

Sợi xoắn ốc được gia cố MXene cho máy phát nano triboelectric đa phương thức và giao diện tương tác có thể đeo được.

“Sợi xoắn ốc được gia cố MXene cho máy phát nano điện ba đa phương thức (TENG) và giao diện tương tác có thể đeo được” đề cập đến một hệ thống TENG có thể đeo được tiên tiến được thiết kế với sợi xoắn ốc được gia cố MXene. Kiến trúc này cung cấp những cải tiến đáng kể trong công nghệ thu hoạch năng lượng linh hoạt và các thiết bị đeo tự cấp nguồn. Gia cố MXene hoạt động như một điện cực đa chức năng cho phép nhiều chế độ hoạt động, bao gồm cả trượt bên, để nâng cao hiệu suất ma sát. Các sợi được chế tạo thông qua lắng đọng MXene có kiểm soát và kỹ thuật lắp ráp chính xác, đảm bảo tính thực tế cho các ứng dụng có thể đeo được.

Hệ thống này được sử dụng để tạo ra các máy phát nano điện ma sát đa phương thức, có thể thu hoạch năng lượng cơ sinh học từ chuyển động của con người và đóng vai trò là giao diện tương tác cho các thiết bị điện tử có thể đeo được. Công nghệ như vậy cho thấy những tiến bộ đầy hứa hẹn trong việc tích hợp thu hoạch năng lượng với các thiết bị tương tác giữa người và máy linh hoạt, nhẹ và hiệu quả.

Các tính năng chính bao gồm:

Sử dụng vật liệu MXene để gia cố sợi xoắn ốc, tăng độ dẫn điện và sản lượng ma sát.
Cấu trúc sợi cho phép nhiều chế độ hoạt động để cảm biến và thu hoạch năng lượng đa dạng.
Các ứng dụng trong các giao diện đeo tự cấp nguồn phản ứng với các kích thích xúc giác, chuyển động và tương tác để cảm biến đa phương thức.
Chế tạo dựa trên kỹ thuật lắng đọng MXene có kiểm soát.
Tiềm năng tích hợp vào da điện tử và thiết bị đeo để tương tác giữa người và máy tính.

Điều này đã được báo cáo trong nghiên cứu vật liệu tiên tiến gần đây, làm nổi bật một cách tiếp cận mới đối với máy thu hoạch năng lượng linh hoạt, đa phương thức và giao diện đeo tương tác.

𝗠𝗫𝗲𝗻𝗲-𝗥𝗲𝗶𝗻𝗳𝗼𝗿𝗰𝗲𝗱 𝗦𝗽𝗶𝗿𝗮𝗹 𝗬𝗮𝗿𝗻𝘀 𝗳𝗼𝗿 𝗠𝘂𝗹𝘁𝗶𝗺𝗼𝗱𝗮𝗹 𝗧𝗿𝗶𝗯𝗼𝗲𝗹𝗲𝗰𝘁𝗿𝗶𝗰 𝗡𝗮𝗻𝗼𝗴𝗲𝗻𝗲𝗿𝗮𝘁𝗼𝗿𝘀 𝗮𝗻𝗱 𝗪𝗲𝗮𝗿𝗮𝗯𝗹𝗲 𝗜𝗻𝘁𝗲𝗿𝗮𝗰𝘁𝗶𝘃𝗲 𝗜𝗻𝘁𝗲𝗿𝗳𝗮𝗰𝗲𝘀.

Máy phát điện nano điện ma sát (TENG) đã nổi lên như những thiết bị thu năng lượng bền vững đầy hứa hẹn, tận dụng khả năng chuyển đổi cơ điện độc đáo của chúng. Để tối ưu hóa hiệu suất chuyển đổi năng lượng, khả năng tương thích cơ học và độ ổn định vận hành, kỹ thuật kết cấu mới là điều cần thiết. Trong nghiên cứu này, một hệ thống TENG đa phương thức có thể đeo được kết hợp sợi xoắn gia cường MXene, được chế tạo thông qua lắng đọng MXene có kiểm soát và quấn xoắn ốc chính xác, đã được trình bày. Các đặc tính âm điện của MXene được nghiên cứu một cách có hệ thống thông qua phân tích định lượng điện thế tĩnh điện bề mặt và đánh giá toàn diện các đặc tính đầu ra của thiết bị. Sợi xoắn gia cường MXene hoạt động như một điện cực đa chức năng, cho phép ba chế độ hoạt động riêng biệt: chế độ trượt ngang để đo khoảng cách, chế độ tách tiếp xúc bên trong để phát hiện rung động và chế độ điện cực đơn bên ngoài để thu năng lượng. Đáng chú ý, cấu hình điện cực đơn thể hiện hiệu suất vượt trội, có khả năng chiếu sáng 104 điốt phát quang thương mại và cung cấp năng lượng cho các thiết bị điện tử. Hơn nữa, sợi xoắn gia cường MXene có thể được cấu hình thành một mảng cảm biến xúc giác có cấu trúc thanh ngang 3 × 3 cho các ứng dụng tương tác giữa người và máy tính. Kiến trúc sợi xoắn gia cường MXene được đề xuất mang lại những tiến bộ đáng kể trong các hệ thống thu thập năng lượng linh hoạt, giao diện người-máy tự cấp nguồn và nền tảng cảm biến đa chức năng.

https://lnkd.in/g-jahaT2

(St.)

Kỹ thuật

Máy hút ẩm Điểm sương thấp (LDP) sử dụng công nghệ Green Dry Purge (GDP)

28/07/2025 15:33 89

Máy hút ẩm điểm sương thấp (LDP) sử dụng Green Dry Purge (GDP)

Máy hút ẩm Điểm sương thấp (LDP) sử dụng công nghệ Green Dry Purge (GDP) là một hệ thống hút ẩm tiên tiến được thiết kế để đạt được và duy trì các điểm sương cực thấp, thường từ -40 ° C xuống -80 ° C hoặc thậm chí thấp đến -90 ° C. Các hệ thống này rất quan trọng đối với các ngành công nghiệp yêu cầu môi trường siêu khô, chẳng hạn như sản xuất pin lithium, sản xuất kính an toàn, sản xuất dược phẩm, pin ô tô lai và polyme chuyên dụng.

Công nghệ Green Dry Purge (GDP) đã được cấp bằng sáng chế và tập trung vào hiệu quả năng lượng bằng cách tái chế nhiệt thải để kích hoạt lại rôto hút ẩm. Cách tiếp cận sáng tạo này giúp giảm mức tiêu thụ năng lượng từ 30% đến 60% so với các phương pháp hút ẩm điểm sương thấp thông thường, cho phép sấy khô hiệu suất cao với chi phí vận hành thấp hơn đáng kể. Máy hút ẩm LDP được trang bị GDP cung cấp không khí khô với độ ẩm dưới 1% độ ẩm tương đối, cần thiết để ngăn ngừa các khuyết tật liên quan đến độ ẩm trong các quy trình sản xuất nhạy cảm.

Các tính năng và lợi ích chính của Máy hút ẩm LDP với GDP bao gồm:

Điểm sương cực thấp (-40 ° C đến -80 ° C, đôi khi thấp tới -90 ° C)
Luồng không khí quy trình cao với khả năng loại bỏ độ ẩm hiệu quả
Hoạt động tiết kiệm năng lượng thông qua công nghệ Green Dry Purge đã được cấp bằng sáng chế tái chế nhiệt để kích hoạt lại chất hút ẩm
Cung cấp và lắp đặt nhanh chóng so với các hệ thống truyền thống
Được thiết kế cho các ứng dụng công nghiệp công nghệ cao, thích hợp như phòng khô pin lithium, chế biến khô dược phẩm và sản xuất vật liệu đặc biệt
Duy trì điều kiện phòng khô chính xác giúp nâng cao chất lượng, độ tin cậy và năng suất sản phẩm bằng cách kiểm soát độ ẩm hiệu quả

Các nhà sản xuất như Bry-Air đã phát triển và thương mại hóa các hệ thống LDP này với công nghệ GDP, nhấn mạnh lợi ích môi trường và kinh tế của việc giảm sử dụng năng lượng trong khi đáp ứng các yêu cầu kiểm soát độ ẩm nghiêm ngặt trong phòng khô.

Tóm lại, Máy hút ẩm điểm sương thấp sử dụng công nghệ Green Dry Purge cung cấp giải pháp tối ưu hóa năng lượng để đạt được điều kiện không khí cực kỳ khô cần thiết cho các ứng dụng công nghiệp nhạy cảm, tận dụng công nghệ đã được cấp bằng sáng chế để giảm tiêu thụ năng lượng và tăng cường kiểm soát quy trình với điểm sương rất thấp.

Máy hút ẩm điểm sương thấp (LDP) tiên tiến của Bry-Air sử dụng Green Dry Purge (GDP)

Máy hút ẩm Điểm sương thấp (LDP) tiên tiến của Bry-Air, có công nghệ Thanh lọc khô xanh (GDP) đã được cấp bằng sáng chế, được thiết kế cho môi trường yêu cầu độ ẩm cực thấp — đặc biệt là trong các ngành công nghiệp như sản xuất pin lithium, sản xuất dược phẩm, thiết bị y tế, kính an toàn và chế biến nhựa chuyên dụng.

Các tính năng và ưu điểm chính:

Điểm sương cực thấp: Đạt được và duy trì các điểm sương cực thấp, từ -40°C đến thấp tới -80°C (và lên đến -90°C trong các mô hình GDP cụ thể), tạo ra điều kiện phòng khô lý tưởng cần thiết cho các ứng dụng siêu nhạy.
Công nghệ thanh lọc khô xanh (GDP) đã được cấp bằng sáng chế: Sử dụng một quy trình sáng tạo tái chế nhiệt thải để kích hoạt lại chất hút ẩm, giảm đáng kể năng lượng cần thiết để duy trì độ ẩm thấp. Cải tiến thiết kế này cho phép tiết kiệm năng lượng từ 30% đến 60% so với máy hút ẩm thông thường.
Hiệu quả năng lượng và chi phí: Máy hút ẩm GDP được đánh giá là tiết kiệm năng lượng cao và tiết kiệm chi phí, tiết kiệm đáng kể hoạt động đồng thời kiểm soát độ ẩm lâu dài, đáng tin cậy dưới độ ẩm tương đối 1%.
Cung cấp nhanh chóng: Bry-Air tuyên bố sẵn sàng dẫn đầu thị trường, cung cấp các thiết bị hút ẩm LDP chỉ trong vòng 14–16 tuần — nhanh hơn nhiều so với tiêu chuẩn công nghiệp là 12–14 tháng cho các hệ thống tiên tiến như vậy.
Linh hoạt: Có sẵn cho nhu cầu công suất rộng, từ 2.000CMH đến hơn 100.000CMH, với các máy một cánh quạt mạnh mẽ được thiết kế đặc biệt để đáp ứng các yêu cầu về điểm sương cực thấp cho các quy trình sản xuất chuyên dụng.
Ứng dụng: Được áp dụng rộng rãi trong sản xuất pin lithium-ion, các hệ thống này giúp cung cấp khả năng kiểm soát môi trường nghiêm ngặt cần thiết cho các tế bào pin an toàn, đáng tin cậy và chất lượng cao, cũng như nhiều ứng dụng khác mà độ ẩm không khí tối thiểu là rất quan trọng.

Bảng tóm tắt:

Tính năng	Chi tiết
Phạm vi điểm sương	-40 ° C đến -80 ° C (lên đến -90 ° C trong loạt GDP)
Công nghệ	Green Dry Purge (GDP) – tái chế nhiệt thải đã được cấp bằng sáng chế để kích hoạt lại chất hút ẩm
Tiêu thụ năng lượng	Thấp hơn 30%–60% so với các giải pháp thông thường
Các ngành được phục vụ	Pin lithium, dược phẩm, thiết bị y tế, kính an toàn, nhựa đặc biệt
Thời gian cung cấp	14–16 tuần
Kiểm soát độ ẩm	Dưới 1% RH

Máy hút ẩm LDP của Bry-Air với GDP được coi là tiêu chuẩn về điểm sương cực thấp và công nghệ hút ẩm tiết kiệm năng lượng, giải quyết các nhu cầu kiểm soát môi trường quan trọng của sản xuất thế hệ tiếp theo.

Bry-Air đã tận dụng kinh nghiệm dày dặn trong lĩnh vực hút ẩm để cung cấp cho ngành công nghiệp pin lithium một số cải tiến công nghệ được thiết kế để tiết kiệm năng lượng tối đa trong quá trình sản xuất và lưu trữ. Một trong những cải tiến đột phá trong số đó là Máy hút ẩm điểm sương thấp (LDP) tiên tiến của Bry-Air, sử dụng công nghệ Green Dry Purge (GDP) đã được cấp bằng sáng chế, giúp tái chế nhiệt thải một cách khéo léo để tái kích hoạt chất hút ẩm. Thiết bị này cung cấp CMH không khí khô cao nhất trên mỗi kilowatt giờ năng lượng và giảm đáng kể chi phí năng lượng.

(St.)

Kỹ thuật

Giai đoạn phản ứng Maillard (~ 150–170 °C)

28/07/2025 15:19 77

Giai đoạn phản ứng Maillard (~ 150–170 °C)

Giai đoạn Phản ứng Maillard thường xảy ra trong phạm vi nhiệt độ khoảng 150–170 ° C (302–338 ° F) và rất quan trọng để phát triển hương vị, mùi thơm và màu nâu phức tạp trong thực phẩm. Phản ứng này liên quan đến việc khử đường và axit amin phản ứng dưới nhiệt để tạo thành hàng trăm hợp chất có hương vị và thơm, cũng như melanoidin, các sắc tố nâu chịu trách nhiệm cho màu sắc.

Những điểm chính về giai đoạn Phản ứng Maillard (~ 150–170 °C):

Nó bắt đầu khoảng 140–150 ° C và ngày càng trở nên quan trọng lên đến khoảng 170 ° C.
Giai đoạn này tạo ra các hợp chất hương thơm phức tạp và góp phần làm nâu thực phẩm như hạt cà phê và thịt rang.
Trên 170 ° C, quá trình caramen hóa đường thường bắt đầu xảy ra cùng hoặc sau Phản ứng Maillard, thêm vị ngọt và cân bằng hương vị mặn.
Phản ứng ban đầu chậm hơn vì nó đòi hỏi độ ẩm phải được loại bỏ, vì vậy nó tăng cường sau giai đoạn sấy trong quá trình rang hoặc nấu.
Phản ứng Maillard là một quá trình hóa học phức tạp, nhiều bước, tạo ra sự thay đổi hương vị và màu sắc cần thiết cho nhiều quy trình nấu ăn và rang.

Tóm lại, giai đoạn Phản ứng Maillard từ khoảng 150 ° C đến 170 ° C là một cửa sổ nhiệt quan trọng, nơi đường và protein tương tác để tạo ra màu nâu, hương vị và hương thơm đặc trưng mà không bị cháy, đóng vai trò trung tâm trong nấu ăn và chế biến thực phẩm như rang cà phê.

1. Nhiệt động lực học cơ bản trong rang

Rang cà phê là một quá trình nhiệt động lực học, trong đó năng lượng (nhiệt) được truyền đến hạt cà phê xanh để tạo ra các thay đổi vật lý và hóa học. Ba định luật nhiệt động lực học chính được áp dụng:

Định luật thứ nhất (Bảo toàn năng lượng):
Năng lượng (nhiệt) không bị mất đi, chỉ được chuyển hóa chủ yếu thành:

Làm nóng trống rang và không khí
Làm nóng hạt cà phê
Thúc đẩy các phản ứng hóa học bên trong hạt cà phê

Định luật thứ hai (Entropy):
Năng lượng di chuyển từ nhiệt độ cao (nguồn nhiệt) đến nhiệt độ thấp (hạt cà phê), làm tăng sự hỗn loạn (entropy) bên trong hạt cà phê khi các hợp chất phức tạp bị phá vỡ và tái tạo.

2. Cơ chế truyền nhiệt
Có 3 loại truyền nhiệt xảy ra đồng thời:

Dẫn nhiệt:
Hạt cà phê chạm vào trống nóng = dòng nhiệt trực tiếp

Đối lưu:
Không khí nóng lưu thông = gia nhiệt nhanh, đồng đều
Bức xạ:
Nhiệt hồng ngoại từ thành trống đến hạt cà phê (ít chiếm ưu thế hơn, nhưng vẫn hiện diện)

3. Các giai đoạn nhiệt động lực học chính trong quá trình rang

Quá trình rang có các giai đoạn nhiệt rõ ràng:

a. Giai đoạn sấy (~100–140°C):
Độ ẩm bốc hơi (thu nhiệt)
Nhiệt ẩn được hấp thụ → nhu cầu năng lượng cao
Chưa thấy sự thay đổi màu sắc
b. Giai đoạn phản ứng Maillard (~150–170°C):

Amino axit + đường = hóa nâu (Maillard)
Phản ứng tỏa nhiệt bắt đầu chậm
Các tiền chất hương thơm phức tạp được hình thành

c. Nứt đầu tiên (~175–185°C):
Hơi nước + áp suất CO₂ khiến hạt cà phê nứt
Tỏa nhiệt mạnh (hạt cà phê giải phóng năng lượng)
Nở thể tích, cấu trúc bị phá vỡ

d. Giai đoạn phát triển / Caramel hóa (~195–230°C):
Mức độ rang và hương vị được tinh chỉnh
Đường caramel hóa (thu nhiệt rồi tỏa nhiệt)
Quá lâu = cháy, quá ngắn = kém phát triển

4. Kiểm soát nhiệt động = Kiểm soát rang

Người rang phải:
Cân bằng năng lượng đầu vào (khí/điện)
Theo dõi nhiệt độ hạt cà phê, nhiệt độ không khí và tốc độ tăng (RoR)
Tránh sốc nhiệt hoặc phản ứng tỏa nhiệt quá mức

5. Làm nguội = Nhiệt động lực học ngược

Sau khi rang, hạt cà phê được làm nguội nhanh (thu nhiệt) để:
Ngăn chặn các phản ứng hóa học
Giữ nguyên hương vị rang
Ngăn ngừa sự phát triển quá mức

(St.)

Kỹ thuật

Ước tính tổn thất áp suất trên đường ống (phương trình Darcy-Weisbach, Hazen-Williams)

28/07/2025 15:12 256

Ước tính tổn thất áp suất trên đường ống (phương trình Darcy-Weisbach, Hazen-Williams)

Ước tính tổn thất áp suất trong dòng chất lỏng qua đường ống thường được tính bằng hai phương pháp phổ biến: phương trình Darcy-Weisbach và phương trình Hazen-Williams.

Phương trình Darcy-Weisbach

Phương trình Darcy-Weisbach là một công thức cơ bản, dựa trên lý thuyết được sử dụng để tính toán tổn thất áp suất ma sát do cắt nhớt trong đường ống có chất lỏng chảy:

$ΔP=f×(L/D)×(ρv^2/2)$

Với:

= tổn thất áp suất (Pa)
= Hệ số ma sát Darcy (không thứ nguyên)
= chiều dài ống (m)
= đường kính trong của ống (m)
= Mật độ chất lỏng (kg / m³)
= vận tốc dòng chảy trung bình (m / s)

Yếu tố ma sát $f$ phụ thuộc vào chế độ dòng chảy (tầng hoặc hỗn loạn) và độ nhám của ống, và thường được tìm thấy thông qua sơ đồ Moody hoặc tương quan thực nghiệm.

Phương trình này rất linh hoạt và chính xác cho tất cả các loại dòng chảy nhưng yêu cầu hệ số ma sát, có thể cần các phương pháp lặp đi lặp lại hoặc đồ họa để tìm. Nó được coi là phương pháp phổ biến và chính xác nhất cho tổn thất ma sát trong đường ống.

Phương trình Hazen-Williams

Công thức Hazen-Williams là một phương trình thực nghiệm được thiết kế đặc biệt cho dòng nước trong đường ống và sử dụng đơn giản hơn:

$h100ft=0.2083×((100/C)^1.852)×(Q^1.852/d^4.8655)$

Với:

= tổn thất cột áp (feet nước trên 100 feet đường ống)
= Hệ số độ nhám Hazen-Williams (không thứ nguyên)
= tốc độ dòng chảy (gallon mỗi phút)
= đường kính ống (inch)

Hazen-Williams kém chính xác hơn Darcy-Weisbach, đặc biệt là bên ngoài điều kiện dòng nước điển hình và không có cơ sở lý thuyết. Tuy nhiên, nó được sử dụng rộng rãi cho đường ống nước vì nó tránh được các tính toán hệ số ma sát phức tạp và khá đáng tin cậy cho các điều kiện tiêu chuẩn (vận tốc ~ 1 m / s).

So sánh và các trường hợp sử dụng

Khía cạnh	Darcy-Weisbach	Hazen-Williams
Ứng dụng	Bất kỳ chất lỏng nào, bất kỳ chế độ dòng chảy nào	Chỉ lưu lượng nước, phạm vi hạn chế
Chính xác	Cao, về mặt lý thuyết	Trung bình, thực nghiệm
Phức tạp	Phức tạp hơn, đòi hỏi yếu tố ma sát	Đơn giản, không cần yếu tố ma sát
Độ nhạy của chế độ dòng chảy	Tài khoản cho tầng và nhiễu loạn	Giả định dòng nước hỗn loạn
Sử dụng	Các trường hợp thiết kế công nghiệp, quan trọng	Hệ thống nước đô thị, thiết kế

Tóm tắt

Sử dụng Darcy-Weisbach để ước tính sụt áp chính xác trong đường ống có bất kỳ chất lỏng nào, nơi vận tốc dòng chảy, độ nhám của ống và tính chất chất lỏng rất khác nhau.
Sử dụng Hazen-Williams để ước tính nhanh tổn thất đầu với nước trong hệ thống đường ống cấp nước đơn giản hoặc đô thị điển hình để đơn giản.

Cả hai phương trình đều giải quyết áp suất hoặc tổn thất đầu do ma sát trong đường ống nhưng khác nhau về phạm vi, khả năng ứng dụng, độ phức tạp và độ chính xác.

🔧 Nắm vững những điều cơ bản: Sổ tay Tính toán Đường ống 🔍
Đối với mỗi kỹ sư quy trình, việc nắm vững thiết kế đường ống và tính toán thủy lực là nền tảng để đảm bảo an toàn, hiệu quả và tiết kiệm chi phí vận hành.
Sổ tay Tính toán Đường ống là một công cụ không thể thiếu, bao gồm:
✅ Ước tính tổn thất áp suất (Darcy-Weisbach, Hazen-Williams)
✅ Định cỡ đường ống dựa trên các ràng buộc về lưu lượng và vận tốc
✅ Tính toán vòng giãn nở và ứng suất
✅ Cân nhắc dòng chảy hai pha
✅ Lựa chọn độ dày đường ống theo ASME B31.3
✅ Khoảng cách đỡ và kiểm soát rung động
✅ Kiểm tra độ giãn nở nhiệt và độ linh hoạt
📘 Cho dù bạn đang định cỡ đường ống tiện ích, ống góp quy trình hay thiết kế hệ thống áp suất cao, tài liệu tham khảo này giúp tiết kiệm thời gian và đảm bảo độ chính xác. 🔍 Mẹo: Luôn kiểm tra kích thước của bạn dựa trên các điều kiện quy trình thực tế—nhiệt độ, áp suất, pha lỏng và thành phần!
💡 Nếu bạn đang làm việc trong lĩnh vực EPC, lọc dầu, xử lý hóa chất hoặc năng lượng—cuốn sổ tay này là tài liệu không thể thiếu trong thư viện kỹ thuật của bạn.
#ProcessEngineering #PipingDesign #ChemicalEngineering #MechanicalDesign #PipingCalculations #ASME #FluidDynamics #RefineryEngineering #EnergyTransition #OilAndGas #EngineeringTools #LinkedInEngineering #HYSYS #ProcessSafety

Kỹ thuật quy trình, Thiết kế đường ống, Kỹ thuật hóa học, Thiết kế cơ khí, Tính toán đường ống, ASME, Động lực học chất lỏng, Kỹ thuật lọc dầu, Chuyển đổi năng lượng, Dầu khí, Công cụ kỹ thuật, Kỹ thuật LinkedIn, HYSYS, An toàn quy trình

Piping calculations Manual

(St.)

Kỹ thuật

“Đường cong A” trên thang miễn trừ tác động ASME, giá trị Charpy 37°F

28/07/2025 13:51 72

“Đường cong A” trên thang miễn trừ tác động ASME, giá trị Charpy 37 ° F

“Đường cong A” trên thang miễn trừ tác động ASME chủ yếu áp dụng cho tất cả các tấm thép cacbon và hợp kim thấp không được liệt kê trong Đường cong B, C hoặc D. Nó bao gồm thép cacbon nói chung và thép hợp kim thấp như SA-216 Lớp WCB và WCC, và các vật liệu tương tự có độ dẻo dai tương đối thấp hơn so với các đường cong khác.

Về các giá trị tác động Charpy ở 37 ° F (khoảng 3 ° C), các đường cong miễn trừ va đập ASME như UCS-66 cung cấp các yêu cầu về độ dẻo dai va đập và tiêu chí miễn trừ đối với vật liệu bình chịu áp lực. Mặc dù giá trị Charpy chính xác ở 37 ° F liên quan đến Đường cong A không được liệt kê rõ ràng trong kết quả tìm kiếm, nhưng Đường cong A thường tương ứng với các vật liệu có nhiệt độ chuyển tiếp cao hơn và độ dẻo dai thấp hơn, thường yêu cầu thử nghiệm va đập trên nhiệt độ phòng hoặc gần nhiệt độ để đảm bảo an toàn.

Trong quy trình mã ASME:

Vật liệu đường cong A thường được thử nghiệm va đập trừ khi được miễn bởi độ dày hoặc các tiêu chí khác (theo UG-20 (f), UCS-66 (a), UCS-66 (b), UCS-68 (c)) do đặc tính độ dẻo dai thấp hơn của chúng.
Các đường cong miễn trừ và các quy tắc thử nghiệm va đập đảm bảo rằng các vật liệu được sử dụng dưới nhiệt độ nhất định đáp ứng các yêu cầu về độ dẻo dai để tránh gãy giòn.

Tóm lại:
Đường cong A liên quan đến cacbon nói chung và thép hợp kim thấp có giá trị va đập Charpy tương đối thấp hơn, yêu cầu thử nghiệm va đập trừ khi được miễn dựa trên độ dày hoặc quy tắc xây dựng. Giá trị tác động Charpy ở khoảng 37 ° F thường sẽ là độ dẻo dai tối thiểu cần thiết để vận hành an toàn mà không được miễn trừ, thường ít cứng hơn các vật liệu được liệt kê trong Đường cong B, C hoặc D.

⚠️ Một số kim loại bị cong. Một số khác vỡ tan như thủy tinh. 🧨
Sự khác biệt là gì? 70.000 thùng nhựa đường — và một cuộc sơ tán toàn thành phố.

Vào ngày 26 tháng 4 năm 2018, hai bình chịu áp lực tại Nhà máy Lọc dầu Husky ở Superior, Wisconsin đã bị vỡ giòn nghiêm trọng. Hậu quả không phải là vỡ mà là vỡ vụn. Hàng trăm đầu đạn thép được phóng ra với lực động, một trong số đó đã đâm thủng một bể chứa nhựa đường, gây ra một đám cháy lớn.
Nhưng đây không chỉ là một tai nạn. Đó là một quả bom hẹn giờ luyện kim.

Nói chính xác hơn:
V8 (Bộ hấp thụ chính): A212 Cấp B
V9 (Bộ hấp thụ bọt biển): A201 Cấp A
Cả hai loại thép đều đáp ứng các tiêu chuẩn hiện nay — nhưng chỉ trong điều kiện dự kiến. Không phải các sự kiện cực đoan như đánh lửa hơi.
Theo cơ học gãy vỡ, hư hỏng xảy ra khi:
“Năng lượng có sẵn để lan truyền vết nứt vượt quá năng lượng mà vật liệu có thể hấp thụ.”

Các bình Husky không thể hấp thụ nhiều. Độ bền của chúng thuộc “Đường cong A” trên thang miễn trừ tác động của ASME — mức thấp nhất. Giá trị Charpy? Thấp tới 37°F. Không đủ cho một kịch bản khởi động nguội ở Wisconsin, chứ đừng nói đến việc phát nổ.

Khi hydrocarbon bốc cháy, sóng áp suất đẩy các vết nứt nhanh hơn âm thanh.

Theo nghĩa đen.

Phân nhánh, chẻ đôi, và cuối cùng là phân mảnh toàn bộ vỏ.

🔬 Năng lượng gãy vỡ ước tính được hấp thụ bởi các bình chứa:
130 BTU (phá hủy giòn)
Năng lượng ước tính cho phá hủy dẻo:
>100.000 BTU
Đó không chỉ là một khoảng trống. Đó là một vực thẳm về tính toàn vẹn của cấu trúc.

“Nếu các bình chứa được chế tạo bằng thép A516 chuẩn hóa, vụ nổ vẫn có thể xảy ra — nhưng các vỏ sẽ bung ra theo dạng “miệng cá” dễ uốn, chứ không phải vỡ tan tành khắp nhà máy lọc dầu.”

Vậy điều gì đã xảy ra ở đây?
– Không chỉ thép. Mà là giả định rằng “tuân thủ quy định” có nghĩa là “chống hỏng hóc”.
– Không chỉ bình chứa. Mà là khả năng chịu đựng của toàn bộ ngành đối với ngành luyện kim cũ trong điều kiện bảo quản quan trọng.
– Đây không phải là nhìn lại quá khứ. Mà là nhìn xa trông rộng.
– Bình chịu áp suất không hỏng trong điều kiện bình thường.

Chúng hỏng khi mọi thứ khác đã hỏng.
🧠 Điều gì sẽ xảy ra nếu bản đồ nứt vỡ của bạn đã có các vết nứt nhỏ?

🧠 Điều gì sẽ xảy ra nếu thông số kỹ thuật thép của bạn đã bị thu hồi vào năm 1967 — nhưng vẫn còn sử dụng?
🧠 Điều gì sẽ xảy ra nếu trường hợp khẩn cấp của bạn không phải là áp suất tăng đột biến… mà là sự chậm trễ về thời gian?

“Gãy giòn không chỉ là vấn đề về vật liệu. Đó là vấn đề về mô hình hóa rủi ro.”

#SerdarKoldas #Nevex #Nevacco
#StructuralIntegrity #FailureAnalysis #ProcessSafety #FractureMechanics #EngineeringLeadership
#IntegridadEstructural #SeguridadDeProcesos #MecánicaDeFractura #AnálisisDeFallas #LiderazgoIngenieril
#YapısalBütünlük #ArızaAnalizi #ProsesGüvenliği #KırılmaMekaniği #MühendislikLiderliği

Serdar Koldas, Nevex, Nevacco, Tính toàn vẹn kết cấu, Phân tích hư hỏng, An toàn quy trình, Cơ học gãy giòn, Lãnh đạo kỹ thuật, Tính toàn vẹn kết cấu, Bảo vệ quy trình, Cơ học gãy giòn, Phân tích gãy giòn, Lãnh đạo kỹ thuật, Tính toàn vẹn kết cấu, Phân tích hư hỏng, An toàn quy trình, Cơ học gãy giòn, Lãnh đạo kỹ thuật

(St.)

Kỹ thuật

Các loại máy khuấy cơ khí

28/07/2025 13:19 84

Các loại máy khuấy cơ khí

Các loại máy khuấy cơ khí chính thường được sử dụng trong các ứng dụng trộn và chế biến công nghiệp khác nhau bao gồm:

Máy khuấy mái chèo: Chúng có lưỡi dao hình mái chèo và chủ yếu được sử dụng để trộn chất lỏng có lưu lượng cắt và tầng thấp. Chúng phù hợp với các vật liệu nhớt và cung cấp khả năng khuấy nhẹ nhàng bằng cách di chuyển chất lỏng từ đầu này sang đầu kia của tàu. Các biến thể bao gồm máy khuấy mái chèo răng cưa.
Máy khuấy cánh quạt: Chúng sử dụng các cánh quạt hình cánh quạt để tạo ra dòng chảy dọc trục và có hiệu quả trong việc trộn các chất lỏng có độ nhớt thấp. Chúng được sử dụng rộng rãi để khuấy và pha trộn trong hóa chất và các ngành công nghiệp khác.
Máy khuấy tuabin: Chúng có các cánh phẳng hoặc dốc được bố trí xung quanh đĩa hoặc trung tâm. Các loại bao gồm tuabin Rushton và tuabin Smith. Chúng tạo ra dòng chảy xuyên tâm hoặc hỗn hợp với lực cắt cao, thích hợp cho quá trình phân tán khí, huyền phù rắn và truyền nhiệt.
Máy khuấy neo: Được thiết kế cho chất lỏng có độ nhớt cao, chúng có tốc độ quay chậm giúp giảm thiểu sự cuốn hút không khí và tạo bọt. Các lưỡi dao của chúng chạm đến thành tàu để cạo vật liệu, hữu ích trong việc lơ lửng chất rắn và trộn các chất đặc.
Máy khuấy Ribbon xoắn ốc: Chúng có một lưỡi dao giống như ruy băng được tạo hình xoắn ốc xung quanh trục, lý tưởng cho các vật liệu rất nhớt cần trộn kỹ lưỡng mà không có độ cắt cao.

Các loại khác được đề cập trong bối cảnh công nghiệp bao gồm máy khuấy có cánh trục vít, cánh quạt cánh ngầm và cánh quạt cuộn, mỗi loại được tối ưu hóa cho các yêu cầu trộn cụ thể.

Tóm lại, máy khuấy cơ học được phân loại chủ yếu theo hình dạng lưỡi dao và kiểu dòng chảy của chúng (dòng chảy trục, xuyên tâm hoặc hỗn hợp), hướng đến các nhiệm vụ trộn khác nhau và độ nhớt chất lỏng trong các ngành công nghiệp hóa chất, dược phẩm, thực phẩm và các ngành công nghiệp khác.

Post : 2656

𝐓𝐲𝐩𝐞𝐬 𝐨𝐟 𝐀𝐠𝐢𝐭𝐚𝐭𝐨𝐫𝐬…

Tất cả các nội dung dưới đây đều có trong tài liệu này…

• Giới thiệu,
• Các loại máy khuấy,
• Tiêu chí lựa chọn máy khuấy,
• Công suất cần thiết để khuấy.

#agitators #equipment #batchprocess #power #oilandgas

máy khuấy, thiết bị, quy trình theo mẻ, điện, dầu khí

𝐓𝐲𝐩𝐞𝐬 𝐨𝐟 𝐀𝐠𝐢𝐭𝐚𝐭𝐨𝐫𝐬

(St.)

Kỹ thuật

Ăn mòn mối hàn ưu tiên theo các tiêu chuẩn như API 571, 581 & 579

28/07/2025 11:33 175

Ăn mòn mối hàn ưu tiên theo các tiêu chuẩn như API 571, 581 & 579

Ăn mòn mối hàn ưu tiên và tiêu chuẩn API

Ăn mòn mối hàn ưu tiên (PWC) đề cập đến sự ăn mòn nhanh tại các mối hàn so với vật liệu cơ bản liền kề. Hiện tượng này đặc biệt đáng lo ngại trong đường ống, bình chịu áp lực và các thiết bị liên quan trong ngành công nghiệp dầu khí và hóa dầu, đặc biệt là khi tiếp xúc với môi trường như nước biển hoặc nước muối bão hòa CO₂.

Bản chất của ăn mòn mối hàn ưu tiên

PWC xảy ra do kim loại mối hàn và các vùng ảnh hưởng nhiệt (HAZ) có thể có thành phần và cấu trúc vi mô khác với kim loại mẹ, gây ra hiệu ứng điện và tự ăn mòn.
Kim loại hàn thường có kích thước anốt hơn, dẫn đến tấn công cục bộ, đặc biệt là dưới dòng chảy, cắt cao hoặc khi các màng ức chế không được phân bố đồng đều.
Các yếu tố như sự khác biệt về cấu trúc vi mô, các nguyên tố hợp kim (ví dụ: Ni, Cr) và điều kiện môi trường (nhiệt độ, pH, tốc độ dòng chảy) ảnh hưởng đến độ nhạy cảm.

Cách các tiêu chuẩn API giải quyết (hoặc tối) PWC

API 571: Cơ chế thiệt hại ảnh hưởng đến thiết bị cố định

API 571 cung cấp phạm vi rộng về các cơ chế hư hỏng, bao gồm cả những cơ chế liên quan đến mối hàn, chẳng hạn như ăn mòn chung / cục bộ, ăn mòn điện, nứt ăn mòn ứng suất, v.v.
Nó đề cập đến sự ăn mòn mối hàn ưu tiên như một vấn đề tiềm ẩn, đặc biệt là trong môi trường có độ dẫn điện cao (chẳng hạn như nước biển) hoặc trong các hệ thống có kim loại khác nhau.
Tuy nhiên, API 571 thường đề cập đến PWC như một phần của cơ chế ăn mòn rộng hơn và không cung cấp các hướng dẫn chuyên sâu, cụ thể cho từng trường hợp để đánh giá hoặc sửa chữa PWC chi tiết.
Trọng tâm là hiểu và xác định các cơ chế hơn là cung cấp các đánh giá kỹ thuật hoặc tính toán rủi ro chính xác.

API 581: Kiểm tra dựa trên rủi ro (RBI)

API 581 cung cấp các phương pháp đánh giá rủi ro định lượng để tối ưu hóa khoảng thời gian và phương pháp kiểm tra dựa trên các cơ chế hư hỏng như ăn mòn và mỏng.
Nó cho phép người dùng nhập tốc độ ăn mòn và cơ chế mỏng, có thể bao gồm tốc độ cao hơn được quan sát thấy tại các mối hàn, nhưng không cung cấp các phương pháp tính toán rõ ràng được điều chỉnh riêng cho PWC.
Phương pháp API 581 cho “thiệt hại pha loãng” rất chung chung và thường giả định tốc độ ăn mòn trung bình, có khả năng đại diện thấp các hiệu ứng cục bộ được thấy trong PWC trừ khi người dùng có kinh nghiệm và tùy chỉnh đầu vào cho phù hợp.
Tiêu chuẩn quy định về quản lý rủi ro và kiểm tra nhưng có thể “che khuất” sự chú ý đặc biệt cần thiết đối với mối hàn trừ khi thực hiện các bước bổ sung.

API 579: Fitness-For-Service

API 579 cung cấp các quy trình để đánh giá tính toàn vẹn của thiết bị bị mất kim loại, bao gồm cả ăn mòn cục bộ như rỗ.
Trong khi các đánh giá Cấp độ 1 và 2 hoạt động đối với tổn thất kim loại chung / cục bộ, các đánh giá trực tiếp về tổn thất kim loại mối hàn bị hạn chế; API 579-1 cảnh báo rõ ràng rằng các đánh giá ăn mòn mối hàn cục bộ đòi hỏi phải có phán đoán kỹ thuật cẩn thận và trong một số trường hợp, không thể được đánh giá bằng cách sử dụng các phương pháp phân tích tiêu chuẩn, đặc biệt là đối với các phân tích Cấp độ 3.
API 579 khá thận trọng về đánh giá sự ăn mòn tại các mối hàn, đôi khi yêu cầu sửa chữa hoặc thay thế trực tiếp nếu xác định được PWC đáng kể.
Không có mô hình hoàn chỉnh, tiêu chuẩn hóa cho PWC trong API 579; Hướng dẫn mạnh mẽ hơn đối với các khuyết tật trong vật liệu cơ bản so với mối hàn.

Các tiêu chuẩn API

Các tiêu chuẩn API thừa nhận PWC, nhưng thường coi nó như một khía cạnh của sự ăn mòn hoặc mỏng nói chung, thay vì là một cơ chế duy nhất đòi hỏi phân tích đặc biệt.
Nếu tuân thủ nghiêm ngặt quy trình làm việc tiêu chuẩn, PWC có thể bị đánh giá thấp hoặc xử lý ít nghiêm ngặt hơn mức cần thiết, dẫn đến rủi ro còn lại.
Kinh nghiệm thực địa, kiểm tra nâng cao và báo cáo tùy chỉnh thường được yêu cầu để giải quyết đầy đủ và giảm thiểu rủi ro do PWC gây ra trong thực tế, vượt ra ngoài các yêu cầu cơ bản của API 571, 581 và 579.

Bài học chính

PWC là một dạng ăn mòn nghiêm trọng, khác biệt có thể bị bỏ qua nếu chỉ dựa vào hướng dẫn cấp cao được tìm thấy trong API 571, 581 và 579.
Để giảm thiểu “bóng tối” này, các kỹ sư và thanh tra viên cần
- Nhận biết các rủi ro riêng tại mối hàn và điều chỉnh đầu vào tốc độ ăn mòn và tính toán rủi ro cho phù hợp.
- Sử dụng các phương pháp NDT tiên tiến được điều chỉnh để kiểm tra mối hàn (như được chỉ ra trong API 571).
- Sử dụng phán đoán kỹ thuật hợp lý, đôi khi vượt quá phạm vi của các tiêu chuẩn cơ bản, đặc biệt là đối với tính toán tính chất phù hợp với dịch vụ và rủi ro tại các mối hàn.

Tóm lại, các tiêu chuẩn API cung cấp một khuôn khổ quan trọng nhưng không đầy đủ bản chất sắc thái và rủi ro cao của sự ăn mòn mối hàn ưu tiên, đòi hỏi phải thực hiện các bước bổ sung trong việc đánh giá và giảm thiểu.

🔧 Tại sao Ăn mòn Mối hàn Ưu tiên Vẫn Còn Bị Lờ Đi trong Bóng tối của các Tiêu chuẩn như API 571, 581 & 579 🔧

Trong thế giới ngày nay của tính toàn vẹn tài sản và việc ra quyết định dựa trên rủi ro, người ta thường cho rằng mọi cơ chế hư hỏng đáng tin cậy đều được tính đến trong các tiêu chuẩn công nghiệp. Nhưng điều gì sẽ xảy ra nếu tôi nói với bạn rằng Ăn mòn hàn chọn lọc hoặc ưu tiên (SWC/PWC) — một cơ chế hư hỏng tinh vi, âm ỉ — vẫn chưa được đề cập đầy đủ hoặc được đề cập mơ hồ ngay cả trong các tài liệu đáng tin cậy nhất của chúng ta?

Hãy cùng xem xét ba trụ cột:

📘 API 571 (Cơ chế hư hỏng):

Mặc dù cung cấp tổng quan chung về các loại ăn mòn, nhưng nó chỉ đề cập hạn chế đến tấn công ưu tiên khi được phân loại vào các danh mục rộng hơn (như ăn mòn điện hóa hoặc ăn mòn cục bộ). Hình thái cụ thể, các chỉ báo ban đầu và hồ sơ rủi ro của SWC thường không được nhận biết.

📗 API 581 (Kiểm tra dựa trên rủi ro):

Phương pháp luận của RBI tập trung nhiều vào các cơ chế được định lượng tốt, dựa trên mô hình với các tập dữ liệu lớn. SWC thiếu các mô hình dự đoán, khiến việc kết nối vào các khuôn khổ rủi ro bán định lượng hoặc định lượng của API 581 trở nên khó khăn. Kết quả là gì? Nó thường bị bỏ qua trong xếp hạng rủi ro.

📙 API 579 (Fitness-For-Service):
Mặc dù API 579 cung cấp hướng dẫn tuyệt vời để đánh giá hiện tượng mỏng hóa tổng thể/cục bộ, rỗ và nứt, nhưng nó không cung cấp các lộ trình đánh giá hoặc tiêu chí chấp nhận được thiết kế riêng cho hiện tượng ăn mòn rãnh hàn do SWC gây ra hoặc làm suy yếu đường hàn — đặc biệt là trong các tài sản thép cacbon cũ.

🚨 Lý do quan trọng:
SWC thường xảy ra trước các hư hỏng nghiêm trọng mà không xuất hiện trong các chu kỳ kiểm tra UT hoặc kiểm tra thông thường. Nó thường biểu hiện ở các nhà máy brownfield, các mối nối, hoặc các mối hàn khác nhau tiếp xúc với hóa chất cục bộ hoặc nhiễu loạn dòng chảy. Nếu không được kiểm soát, nó có thể dẫn đến hư hỏng đột ngột.

🔍 Những gì chúng ta cần:

1. Dữ liệu thực địa tốt hơn và lịch sử trường hợp của SWC trong các đường ống ngoài khơi/trên bờ, FPSO và các tài sản hạ nguồn.

2. Các mô hình RBI và FFS được cập nhật tích hợp khả năng ăn mòn chọn lọc dựa trên luyện kim hàn và chất lỏng vận hành.

3. Đào tạo các thanh tra viên và kỹ sư chống ăn mòn để nhận biết sự xuống cấp không rõ ràng của vùng hàn.

💬 Bạn đã từng gặp phải SWC trong công việc thực địa hoặc các sự cố chưa? Bạn đã phát hiện và giảm thiểu nó như thế nào?

#AssetIntegrity #CorrosionEngineering #API571 #API581 #API579 #SelectiveCorrosion #RiskBasedInspection #FitnessForService #WeldIntegrity #PipelineRisk #OilAndGas #MaterialsEngineering #MechanicalIntegrity #BrownfieldChallenges

Toàn vẹn tài sản, Kỹ thuật chống ăn mòn, API 571, API 581, API 579, Ăn mòn có chọn lọc, Kiểm tra dựa trên rủi ro, Phù hợp với dịch vụ, Toàn vẹn mối hàn, Rủi ro đường ống, Dầu khí, Kỹ thuật vật liệu, Toàn vẹn cơ khí, Thách thức tại hiện trường

(St.)

Kỹ thuật

Thép không gỉ Super Duplex (SDSS): Hướng dẫn cho kỹ sư và thanh tra

28/07/2025 10:36 82

Thép không gỉ Super Duplex (SDSS): Hướng dẫn cho kỹ sư và thanh tra

Không gỉ và hơn thế nữa: Thép không gỉ song công – YouTube

Các phương pháp hay nhất khi sử dụng hội thảo trên web bằng thép không gỉ song công – YouTube

Tạo hình và hàn thép không gỉ duplex nạc cho các hình dạng phức tạp – Hội thảo trực tuyến – YouTube

Thép không gỉ Super Duplex (SDSS): Hướng dẫn cho kỹ sư và thanh tra

Tổng quan

Thép không gỉ Super Duplex (SDSS) là một hợp kim hiệu suất cao được biết đến với khả năng chống ăn mòn và độ bền cơ học vượt trội, lý tưởng cho những môi trường khắt khe nhất. Nó có cấu trúc vi mô song công — khoảng 50% pha ferit và 50% pha austenit — và hàm lượng hợp kim cao, đáng chú ý là crom, molypden và nitơ, giúp nâng cao độ bền của nó vượt trội so với thép không gỉ song công tiêu chuẩn.

Thuộc tính chính

Cấu trúc vi mô: Tỷ lệ bằng nhau của ferit và austenite đảm bảo sự cân bằng giữa độ dẻo, độ bền và độ dẻo dai.
Chống ăn mòn: Khả năng chống rỗ, ăn mòn kẽ hở và nứt ăn mòn ứng suất (SCC) tuyệt vời, đặc biệt là trong môi trường nước biển và clorua nặng. PREN (Số tương đương chống rỗ) cho SDSS luôn vượt quá 40, một thước đo khả năng chống vượt trội.
Độ bền cơ học: Độ bền năng suất khoảng 550MPa — xấp xỉ gấp đôi so với thép không gỉ austenit tiêu chuẩn (304/316).
Khả năng hàn: Có thể được hàn với kỹ thuật thích hợp, nhưng yêu cầu đầu vào nhiệt chính xác và kiểm soát nhiệt độ để tránh mất cân bằng pha và giòn.

Loại, tiêu chuẩn & Thành phần hóa học

Phân Loại (Số UNS)	Crom (%)	Niken (%)	Molypden (%)	Nitơ (%)	Carbon (%)	Các tính năng đáng chú ý
S32750 (2507)	24-26	6-8	3-5	0.24-0.32	<0,03	Độ bền cao, chống ăn mòn
S32760 ·	24-26	6-8	3-4	0.20-0.30	<0,03	Biến thể với sức đề kháng tăng cường

Các ứng dụng tiêu biểu

Dầu khí: Đường ống, giàn khoan dưới biển và ngoài khơi, bình chịu áp lực, bộ trao đổi nhiệt.
Xử lý hóa chất: Bể axit, lò phản ứng, tiếp xúc với môi trường ăn mòn.
Marine: Nhà máy khử mặn, linh kiện đóng tàu, cánh quạt, thân tàu.
Sản xuất điện & Khai thác mỏ: Máy bơm bùn, hệ thống băng tải, ứng dụng ăn mòn ứng suất cao.

Chế tạo & hàn

Hàn SDSS: Yêu cầu kiểm soát chặt chẽ nhiệt độ đầu vào và nhiệt độ xen kẽ (thường dưới 100 ° C đối với SAF 2507), lựa chọn cẩn thận kim loại phụ và kiểm tra trình độ quy trình trước khi hàn.
Độ ổn định hồ quang: Hồ quang xung được khuyến nghị cho một số cấp độ nhất định, đảm bảo cân bằng pha và giảm thiểu nguy cơ hình thành giữa các kim loại.
Biến dạng & giãn nở: Hệ số giãn nở thấp hơn austenitics, nhưng trình tự và kẹp mối hàn cẩn thận vẫn là điều cần thiết.

Hướng dẫn kiểm tra và kiểm soát chất lượng

Xác minh cấu trúc vi mô: Sử dụng chế phẩm kim loại và khắc natri hydroxit cho kính hiển vi quang học; Hàm lượng ferit phải nằm trong khoảng 35% –55%.
Thử nghiệm không phá hủy (NDT):
- Kiểm tra thâm nhập thuốc nhuộm lỏng cho các vết nứt bề mặt.
- Kiểm tra siêu âm cho các sai sót bên trong.
- Kiểm tra va đập và ăn mòn để xác nhận tính chất cơ học.
Phân tích kim loại & hóa học: SEM / EDS để xác định pha, kiểm tra các pha liên kim loại có hại như pha sigma.
Kiểm tra hàn: Xác nhận rễ mối hàn, hình dạng hạt, thâm nhập thích hợp và tránh gia cố quá mức hoặc cắt.
Thông số kỹ thuật: Các tiêu chuẩn chung bao gồm ASTM A923 (thử nghiệm các pha liên kim loại) và ASTM A240 / A276 cho các yêu cầu hóa học và cơ học của sản phẩm.

Các phương pháp hay nhất cho kỹ sư và thanh tra

Chỉ định SDSS nơi yêu cầu cả độ bền cao và khả năng chống ăn mòn cao.
Luôn xác nhận chứng chỉ vật liệu đầu vào và thực hiện kiểm tra vi cấu trúc tại chỗ, đặc biệt là sau khi hàn hoặc xử lý nhiệt.
Trong quá trình chế tạo và kiểm tra, hãy duy trì tài liệu nghiêm ngặt về quy trình hàn, chu kỳ xử lý nhiệt và báo cáo NDT.
Thường xuyên kiểm tra các yếu tố môi trường (ví dụ: clorua) có thể ảnh hưởng đến hiệu suất lâu dài, ngay cả với SDSS.

Hướng dẫn này tóm tắt các cân nhắc kỹ thuật và kiểm tra chính đối với Thép không gỉ Super Duplex — cho phép các ứng dụng mạnh mẽ, đáng tin cậy trong các ngành công nghiệp quan trọng

💡Làm chủ Thép không gỉ Super Duplex (SDSS): Hướng dẫn đầy đủ dành cho Kỹ sư & Thanh tra
SDSS không chỉ là một hợp kim thông thường—nó là một bước đột phá trong kỹ thuật vật liệu hiệu suất cao, đặc biệt là đối với các lĩnh vực đòi hỏi khắt khe như dầu khí, hóa dầu và khử muối.

🧪 SDSS là gì?
Super Duplex là thép không gỉ hai pha với khoảng 50% ferit và 50% austenit. Cấu trúc hai pha này mang lại:
✅ Độ bền gấp đôi thép không gỉ dòng 300
✅ Khả năng chống rỗ, ăn mòn khe hở và nứt do ăn mòn ứng suất (SCC) vượt trội
✅ Độ tin cậy lâu dài trong môi trường khắc nghiệt (clorua, khí chua, nước biển)

⚙️ Các đặc tính cơ học chính:

Độ bền kéo: 800–900 MPa
Giới hạn chảy: ~550 MPa
PREN > 40: Khả năng chống rỗ vượt trội
Độ cứng: ≤ 32 HRC (tuân thủ NACE MR0175)
Độ bền: Tuyệt vời ngay cả trong điều kiện dưới 0 độ C

🌊 Khả năng chống ăn mòn:
✅ Clorua SCC (nước biển, nước muối)
✅ Khả năng chịu axit (H₂S)
✅ Rỗ & khe hở (tuân thủ ASTM G48)
✅ Ăn mòn đồng đều trong môi trường axit
Không có gì ngạc nhiên khi SDSS là lựa chọn hàng đầu cho các giàn khoan ngoài khơi, dưới biển ống phân phối, thiết bị khử muối, v.v.

🛠️ Chế tạo & Hàn – Độ chính xác là không thể thương lượng
Mặc dù SDSS có thể hàn được, nhưng nó đòi hỏi sự kiểm soát chặt chẽ. Duy trì nhiệt lượng đầu vào trong khoảng 0,5–2,5 kJ/mm và giữ nhiệt độ giữa các lớp hàn dưới 150°C để tránh hình thành pha sigma có hại.

Sử dụng vật liệu hàn phù hợp như ER2594/E2594 và đảm bảo tẩy rửa và thụ động hóa sau hàn để phục hồi khả năng chống ăn mòn. WPS/PQR phải tuân thủ ASME Mục IX. Duy trì 30–70% ferit, và sử dụng dụng cụ sạch và khí bảo vệ (ví dụ: Ar + N₂).

🔍 Kiểm tra & Kiểm soát Chất lượng – Không bỏ bước.
Các bước kiểm tra chính bao gồm:
✔ Hàm lượng Ferrite (máy đo FN)
✔ PMI (XRF/OES)
✔ Độ cứng (≤ 32 HRC theo NACE)
✔ Kiểm tra rỗ (ASTM G48)
✔ Kiểm tra DPT, UT, RT và kiểm tra trực quan
Đảm bảo truy xuất nguồn gốc đầy đủ, tuân thủ ITP/QCP và tuân thủ nghiêm ngặt các thông số kỹ thuật của khách hàng.

📏 Quy chuẩn & Tiêu chuẩn cần biết:
🔹 ASTM A240 / A790 / A815 – Tấm, ống, phụ kiện
🔹 ASME Mục IX – Chứng nhận hàn
🔹 ASME B31.3 / B31.1 – Đường ống công nghệ/điện
🔹 NACE MR0175 / ISO 15156 – Tuân thủ dịch vụ Sour
🔹 ISO 17781 – Chứng nhận thử nghiệm ăn mòn cho SDSS

🔍 Những thách thức thường gặp:
❌ Nứt do lực cản cao trong quá trình hàn
❌ Hình thành ferit dư thừa hoặc pha sigma
❌ Tẩy gỉ không hoàn toàn ảnh hưởng đến khả năng chống ăn mòn
❌ Nứt do hydro trong môi trường axit nếu độ cứng cao

✅ Lời khuyên của chuyên gia:

Luôn xác nhận WPS/PQR cho SDSS.
Sử dụng dụng cụ và môi trường sạch để tránh nhiễm bẩn.

Đảm bảo truy xuất nguồn gốc đầy đủ của kim loại nền và vật liệu hàn.

Thực hiện thử nghiệm ferit và làm sạch sau hàn mà không có ngoại lệ.

Hãy cùng nhau phát triển và dẫn đầu cuộc cách mạng chất lượng! 🌟

Krishna Nand Ojha,

Govind Tiwari,PhD
#SuperDuplex #SDSS #Welding #Fabrication

(St.)

Kỹ thuật

Phiên bản phân loại khu vực nguy hiểm API 505 (HAC) cập nhật 2025

28/07/2025 09:09 189

Phiên bản phân loại khu vực nguy hiểm API 505 (HAC) cập nhật 2025

Thực hành khuyến nghị phân loại khu vực nguy hiểm API RP 505 (HAC) cập nhật, được xuất bản trong ấn bản thứ ba kể từ tháng 1 năm 2025, giới thiệu các cập nhật quan trọng để phân loại các vị trí trong các cơ sở dầu khí được phân loại là Loại I, Vùng 0, 1 và 2 cho các hệ thống lắp đặt điện. Những điểm chính về bản cập nhật năm 2025 bao gồm:

Tài liệu vẫn thuộc thẩm quyền chung của một số ủy ban API bao gồm thiết bị sản xuất, thiết bị lọc dầu và hoạt động đường ống, phản ánh chuyên môn và ứng dụng toàn ngành.
Phiên bản năm 2025 tiếp tục được xây dựng dựa trên thực tiễn ban đầu năm 1997, phù hợp với hệ thống phân vùng Điều 505 của NEC và được tham khảo rộng rãi để lựa chọn và lắp đặt thiết bị an toàn trong môi trường nguy hiểm có chứa khí và hơi dễ cháy.
Các bản cập nhật bao gồm hướng dẫn tinh chỉnh về tốc độ giải phóng khí hoặc hơi để xác định tốt hơn phạm vi của các khu vực được phân loại, cải thiện độ chính xác trong việc xác định ranh giới nguy hiểm.
Hệ thống phân loại tập trung vào các khu vực dựa trên khả năng và thời gian hiện diện của khí quyển dễ nổ:
- Vùng 0 (sự hiện diện liên tục hoặc thời gian dài),
- Vùng 1 (thỉnh thoảng có khả năng xảy ra trong các hoạt động bình thường),
- Vùng 2 (không có khả năng nhưng có thể với thời gian ngắn nếu nó xảy ra).
Phiên bản này tăng cường ứng dụng và tích hợp thực tế cho các cơ sở dầu khí, đảm bảo an toàn, tuân thủ và thông số kỹ thuật thiết bị tốt hơn.

Các tài liệu tham khảo liên quan khác xác nhận vai trò của HAC trong việc cho phép lựa chọn và lắp đặt thiết bị điện và thiết bị đo đạc thích hợp để ngăn chặn các nguồn đánh lửa trong các khu vực nguy hiểm, tham khảo việc sử dụng hệ thống phân vùng IEC của API 505 và sự hài hòa của nó với các tiêu chuẩn khác như IP-15 và API RP 500 (phân loại dựa trên bộ phận).

Nếu bạn cần phân tích chi tiết từng chương hoặc thay đổi kỹ thuật cụ thể trong API RP 505 2025, tài liệu phát hành API chính thức hoặc các nhà phân phối được cấp phép sẽ là nguồn có thẩm quyền.

Tóm lại, phiên bản năm 2025 của API RP 505 cung cấp các tiêu chí kỹ thuật cập nhật và ranh giới khu vực nguy hiểm được tinh chỉnh, tái khẳng định vai trò quan trọng của nó đối với an toàn cơ sở dầu khí và lắp đặt điện trong các khu vực Loại I theo yêu cầu vận hành và quy định hiện đại.

🚨 Bản cập nhật mới: API 505 Phiên bản 2025 🚨

🔸Cập nhật phân loại khu vực nguy hiểm API 505 (HAC) phiên bản 2025.

🔸Các sửa đổi chính bao gồm:

♦️Chương mới: Dành riêng cho việc phân loại LNG.
♦️Điều chỉnh: Tăng cường xem xét hệ thống thông gió.
♦️Phụ lục G: Hướng dẫn sử dụng máy dò khí dễ cháy.
🔸Luôn đi trước bằng cách xem xét các tiêu chuẩn cập nhật để nâng cao an toàn và hiệu quả trong hoạt động của bạn.

#API505
#LNG
#VentilationSystems
#GasDetection

API 505, LNG, Hệ thống thông gió, Phát hiện khí

(St.)

Kỹ thuật

Một bộ phận thủy lực hoàn toàn mới thậm chí không thể khởi động vì dầu “mới” của nó ở NAS 10, không phải NAS 6 cần thiết

28/07/2025 08:20 74

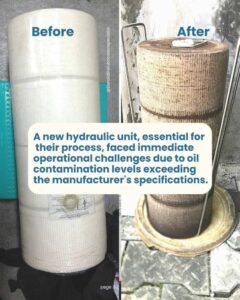

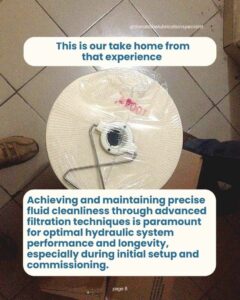

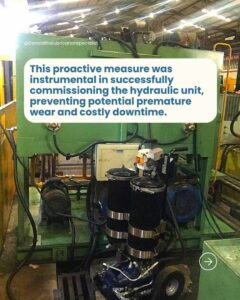

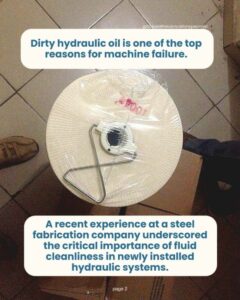

Một bộ phận thủy lực hoàn toàn mới thậm chí không thể khởi động vì dầu “mới” của nó ở NAS 10, không phải NAS 6 cần thiết

Một bộ phận thủy lực hoàn toàn mới không thể khởi động vì độ sạch của dầu “mới” ở NAS 10, trong khi hệ thống yêu cầu dầu sạch hơn nhiều ở NAS 6.

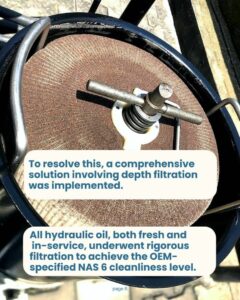

Thang đo độ sạch NAS (Tiêu chuẩn Hàng không Vũ trụ Quốc gia) đánh giá mức độ ô nhiễm của dầu thủy lực bằng cách đếm số lượng và kích thước của các hạt. Số lớp NAS thấp hơn có nghĩa là dầu sạch hơn. NAS 6 là mức độ sạch nghiêm ngặt cần thiết cho các bộ phận thủy lực nhạy cảm như van servo. NAS 10 cho thấy ô nhiễm hạt nhiều hơn đáng kể so với NAS 6.

Đối với các hệ thống thủy lực — đặc biệt là những hệ thống có các thành phần nhạy cảm — độ sạch của dầu phải đáp ứng cấp NAS yêu cầu của OEM, thường là khoảng NAS 6 trở lên. Sử dụng dầu ở NAS 10 có nghĩa là chất lỏng chứa các vật chất dạng hạt cao hơn có thể gây kẹt van, mòn bộ phận và lỗi khởi động hệ thống.

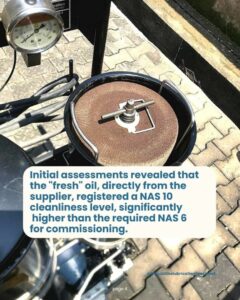

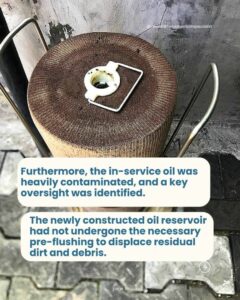

Dầu mới đôi khi có thể bị nhiễm bẩn một cách đáng ngạc nhiên, với số lượng hạt vượt quá mức NAS có thể chấp nhận được, điều này ảnh hưởng trực tiếp đến tuổi thọ của linh kiện và độ tin cậy của hệ thống. Điều này mâu thuẫn với giả định rằng dầu “tươi” tự động sạch.

Tóm lại, bộ phận thủy lực của bạn có thể không thể khởi động vì mức độ ô nhiễm hạt của dầu (NAS 10) vượt quá mức tối đa chấp nhận được (NAS 6), làm suy giảm khả năng hoạt động bình thường của hệ thống. Giải pháp là thay thế hoặc lọc dầu đúng cách để đáp ứng hoặc vượt quá tiêu chuẩn độ sạch NAS 6 yêu cầu trước khi sử dụng trong hệ thống.

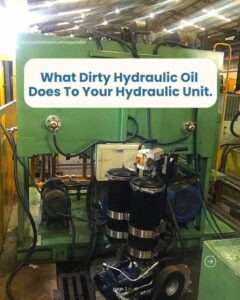

Dầu thủy lực bẩn có gây thiệt hại cho doanh nghiệp của bạn không?

Tác động của dầu thủy lực bị ô nhiễm tại một công ty chế tạo thép ở Lagos.

Một bộ phận thủy lực hoàn toàn mới thậm chí không thể khởi động vì dầu “mới” của nó ở mức NAS 10, không phải mức NAS 6 theo yêu cầu! Đây là một lời nhắc nhở mạnh mẽ về lý do tại sao lọc sâu không chỉ là một ý tưởng hay mà còn cần thiết cho sự sẵn sàng vận hành và ngăn ngừa thời gian ngừng hoạt động tốn kém.

#MaintenanceTechniciansNG #OilAnalysisNigeria #LubricationNigeria #ConditionMonitoringNG #PredictiveMaintenanceNG #FactoryManagersNigeria hashtagFactoryManagersNigeria

Kỹ thuật viên bảo trì, Phân tích dầu, Bôi trơn Nigeria, Giám sát tình trạng, Bảo trì dự đoán, Quản lý nhà máy, Quản lý nhà máy

(St.)
