ISO 45001 – Từ Tuân thủ đến Lãnh đạo về An toàn.

Trong các ngành công nghiệp rủi ro cao hiện nay, hiệu quả hoạt động HSE không chỉ được đo lường bằng tài liệu mà còn bằng cam kết của lãnh đạo, sự tham gia của người lao động và việc giảm thiểu rủi ro có thể đo lường được.

📌 ISO 45001 cung cấp một khuôn khổ chiến lược cho phép các tổ chức: ✔ Chủ động quản lý rủi ro về an toàn và sức khỏe nghề nghiệp.

✔ Tăng cường tuân thủ pháp luật và quy định.

✔ Lồng ghép an toàn vào việc ra quyết định kinh doanh.

✔ Thúc đẩy cải tiến liên tục thông qua chu trình PDCA.

♻️ Chu trình PDCA (Lập kế hoạch – Thực hiện – Kiểm tra – Hành động).

Một công cụ thực tiễn dành cho ban quản lý cấp cao để:

• Giám sát hiệu suất.

• Theo dõi các chỉ số dẫn đầu.

• Đảm bảo trách nhiệm giải trình ở tất cả các cấp độ hoạt động.

Điều gì làm cho ISO 45001 trở thành một tiêu chuẩn lãnh đạo?

• Trách nhiệm giải trình mạnh mẽ của ban quản lý cấp cao.

• Sự tham gia và tham vấn tích cực của người lao động.

• Tư duy dựa trên rủi ro phù hợp với thực tế hoạt động. • Tích hợp với ISO 9001 & ISO 14001 để đảm bảo tính bền vững của doanh nghiệp.

Hệ thống kiểm soát rủi ro – Giảm thiểu rủi ro tại nguồn;

Các hệ thống an toàn hiệu quả ưu tiên loại bỏ rủi ro và các biện pháp kiểm soát kỹ thuật hơn là dựa vào thiết bị bảo hộ cá nhân (PPE), dẫn đến giảm thiểu rủi ro dài hạn và tiết kiệm chi phí.

📊 Giá trị cho các tổ chức và người ra quyết định.

✔ Giảm thiểu tai nạn lao động gây thương tích nhẹ (LTI) và sự cố.

✔ Cải thiện hiệu quả kiểm toán và sự tin tưởng vào việc tuân thủ.

✔ Văn hóa an toàn mạnh mẽ hơn và sự tin tưởng của lực lượng lao động.

✔ Nâng cao uy tín doanh nghiệp và sự tin tưởng của khách hàng.

👷 Vai trò của chuyên gia HSE: Hỗ trợ lãnh đạo thông qua:

• Hệ thống đánh giá rủi ro nghề nghiệp (HIRA) và giấy phép làm việc (PTW).

• Kiểm tra và kiểm toán dựa trên dữ liệu.

• Điều tra sự cố với phân tích nguyên nhân gốc rễ.

• Cải tiến liên tục và huấn luyện lực lượng lao động.

👉 ISO 45001 không chỉ là một yêu cầu về an toàn, sức khỏe và môi trường (HSE) mà còn là một công cụ quản lý để bảo vệ con người, nâng cao hiệu suất và tăng cường khả năng phục hồi của tổ chức.

🔴 KHUYẾT ĐIỂM – 7: TẠP CHẤT XỈ HÀN

Khi việc làm sạch bị bỏ qua — và mối hàn sẽ ghi nhớ điều đó mãi mãi

Tạp chất xỉ hàn không bao giờ xuất hiện đột ngột.

Đó là một khuyết tật bị bỏ lại qua từng bước.

Trong hàn đường ống, tạp chất xỉ hàn là một kẻ hủy hoại tính toàn vẹn thầm lặng —
ẩn giữa các lớp hàn, bị bỏ sót trong kiểm tra VT bề mặt, và sau đó bị phát hiện khi bị từ chối trong RT/UT, rò rỉ khi thử thủy lực hoặc hỏng hóc sớm trong quá trình sử dụng.

—

🔍 Tạp chất xỉ hàn là gì?

Tạp chất xỉ là vật liệu phi kim loại bị kẹt bên trong kim loại mối hàn hoặc giữa các lớp hàn do làm sạch không đúng cách hoặc kỹ thuật hàn kém.

Đây không phải là vấn đề thẩm mỹ.

Nó làm gián đoạn quá trình nóng chảy và tạo ra sự gián đoạn bên trong làm ảnh hưởng đến độ bền của mối hàn.

—

⏱️ Khi nào xảy ra?

• Trong quá trình hàn nhiều lớp
• Giữa lớp hàn gốc → lớp hàn nóng → lớp hàn lấp đầy/lớp hàn phủ
• Thường gặp trong hàn SMAW, FCAW, SAW

📌 Một khi xỉ bị kẹt, các lớp hàn sau không thể loại bỏ nó — nó chỉ bị chôn vùi đi.

—

⚠️ Tại sao điều này xảy ra tại công trường (Kiểm tra thực tế)

Các tình huống điển hình tại công trường lọc dầu:

• Giả định “Hàn nóng sẽ làm tan chảy”
• Bỏ qua bước làm sạch giữa các lớp hàn do áp lực sản xuất
• Góc điện cực không chính xác kéo xỉ về phía trước
• Nhiệt lượng đầu vào thấp — xỉ không nổi lên
• Rãnh sâu, hẹp, khó tiếp cận
• Bỏ qua bước vệ sinh khi không có sự giám sát của bộ phận kiểm soát chất lượng

—

🔬 Phát hiện như thế nào?

• VT – chỉ khi tiếp xúc (hiếm)

• RT – các dấu hiệu tối màu kéo dài/tuyến tính
• UT – các phản xạ phẳng giữa các lớp hàn

📌 Khi được phát hiện bằng phương pháp kiểm tra không phá hủy thể tích, việc sửa chữa là bắt buộc.

—

📜 Nội dung các tiêu chuẩn

ASME B31.3
→ Sự lẫn tạp xỉ ảnh hưởng đến độ bền mối hàn là không thể chấp nhận được

ASME Phần IX
→ Cho thấy không tuân thủ kỹ thuật hàn

❌ Mài cục bộ không được chấp nhận trừ khi việc loại bỏ hoàn toàn, hàn lại và kiểm tra lại xác nhận sự kết dính hoàn toàn.

—

❌ Tại sao tạp chất xỉ lại nguy hiểm trong quá trình sử dụng

• Là điểm khởi phát vết nứt
• Tạo ra các mặt phẳng tập trung ứng suất bên trong
• Giảm tuổi thọ mỏi
• Trở thành đường rò rỉ dưới áp suất chu kỳ
• Thúc đẩy ăn mòn dưới lớp lắng đọng

—

🛠️ Biện pháp kiểm soát khắc phục và phòng ngừa

✔ Làm sạch bắt buộc 100% giữa các lớp hàn
✔ Góc điện cực và thao tác đúng cách
✔ Lượng nhiệt đầu vào đầy đủ để làm nổi xỉ
✔ Thiết kế rãnh phù hợp (tránh rãnh chữ V sâu, hẹp)
✔ Kiểm tra QC trước lớp hàn tiếp theo
✔ Đào bỏ hoàn toàn + hàn lại + kiểm tra không phá hủy lại để sửa chữa

—

🧠 Kiểm tra thực tế tại công trường

Xỉ không biến mất.

Nó chỉ bị chôn vùi — cho đến khi kiểm tra hoặc quá trình sử dụng làm lộ ra.

📌 Tiếp theo trong loạt bài:
LỖI-8: Bắn tóe — Vấn đề thẩm mỹ hay dấu hiệu cảnh báo sớm?

🔵 TÍNH TOÁN Chỏm THEO TIÊU CHUẨN ASME I (ASME Phần VIII, Chương 1)
Chúng ta sẽ tìm hiểu các công thức tính độ dày thiết kế, logic và các ghi chú thực tế cho tất cả các loại chỏm chính.

🔹 THÔNG SỐ THIẾT KẾ CHUNG (CHO TẤT CẢ CÁC LOẠI ĐẦU)
Ký hiệu & Ý nghĩa
P – Áp suất thiết kế (MPa hoặc kg/cm²)
D – Đường kính trong của bình (mm)
R – Bán kính chỏm (mm)
S – Giới hạn ứng suất cho phép của vật liệu (MPa)
E – Hiệu suất mối hàn
CA – Dung sai ăn mòn (mm)
t – Độ dày yêu cầu (mm)

📘 Mã tham chiếu:

ASME Section VIII Div-1, UG-32

1️⃣ Chỏm F&D (ASME F&D)

🔹 Hình học (Tiêu chuẩn ASME)
Bán kính đỉnh Rc = D
Bán kính khớp nối r = 0,06 × D

🔹 Công thức độ dày
ASME UG-32(d)
t = P × D²SE − 0,2Pt = \frac{P \times D}{2SE – 0.2P}t=2SE−0.2PP×D​➡ Độ dày cần thiết cuối cùng = t + CA

🔹 Ghi chú thực tế
✔ Tiết kiệm nhất

✔ Được sử dụng rộng rãi trong các dự án EPC

⚠ Ứng suất cao hơn tại khớp nối → yêu cầu kiểm tra nghiêm ngặt

2️⃣ Chỏm ELIP (Hình elip 2:1)

🔹 Hình học
Tỷ lệ trục chính so với trục phụ = 2:1
Chiều cao đầu ≈ 0.25 × D

🔹 Công thức độ dày
ASME UG-32(c)
t=P×D2SE−0.2Pt = \frac{P \times D}{2SE – 0.2P}t=2SE−0.2PP×D​(Công thức tương tự như hình cầu lồi, nhưng phân bố ứng suất tốt hơn)

🔹 Ghi chú thực tế
✔ Tập trung ứng suất thấp hơn

✔ Tấm mỏng hơn có thể

✔ Được ưa chuộng cho áp suất cao hơn

3️⃣ ĐẦU ĐĨA HÌNH BÁN CẦU

🔹 Hình học
Bán kính R = D / 2
Hình dạng = nửa hình cầu hoàn hảo

🔹 Công thức độ dày
ASME UG-32(a)
t=P×R2SE−0.2Pt = \frac{P \times R}{2SE – 0.2P}t=2SE−0.2PP×R​

🔹 Tại sao nó mạnh nhất
✔ Phân bố ứng suất đồng đều

✔ Yêu cầu độ dày tối thiểu

⚠ Rất tốn kém và khó chế tạo

4️⃣ Chỏm ĐĨA PHẲNG (THAM KHẢO)

🔹 Công thức độ dày
ASME UG-34
t=C×D×PSt = C \times D \times \sqrt{\frac{P}{S}}t=C×D×SP​​

⚠ Yêu cầu độ dày rất cao

⚠ Không khuyến nghị sử dụng cho bình chịu áp lực

🔷 SO SÁNH (MẶT THIẾT KẾ)
Loại chỏm        – Độ dày yêu cầu – Chi phí      – Khả năng chịu áp lực
Hình cầu lồi     – Trung bình         – Thấp           – Trung bình
Hình elip         – Thấp                  – Trung bình – Cao
Hình bán cầu – Thấp nhất           – Cao              – Rất cao
Phẳng            – Cao nhất             – Thấp                 – Thấp

🔷 YÊU CẦU BỔ SUNG CỦA ASME (RẤT QUAN TRỌNG)

🔹 Dung sai ăn mòn (CA)
Luôn được thêm vào sau khi tính toán
tfinal=tcalc+CAt_{final} = t_{calc} + CAtfinal​=tcalc​+CA

🔹 Kiểm tra độ mỏng (Tạo hình)
✔ Độ mỏng tối đa cho phép = 10%

✔ Độ dày tối thiểu ≥ độ dày đã tính toán
🔹 Hiệu suất mối nối (E)
Loại mối nối E=1.0 RT 100%; E= 0.85 RT Spot; E=0.7 không RT

🔷 ĐIỂM KIỂM TRA QA/QC & TPI
✔ Công thức chính xác theo loại chỏm

✔ Ứng suất cho phép (S) phù hợp ở nhiệt độ thiết kế

✔ Hiệu suất hàn chính xác

✔ Độ dày sau khi tạo hình ≥ yêu cầu

✔ Kiểm tra UT & PT khớp nối

✔ Dung sai kích thước theo bản vẽ

🔶 NÓI MỘT CÁCH ĐƠN GIẢN
Tính toán chỏm theo tiêu chuẩn ASME đảm bảo đầu nồi có thể chịu được áp suất một cách an toàn mà không bị hỏng.

Loại chỏm phù hợp = an toàn + tiết kiệm.

📌Khu vực Vô trùng

Định nghĩa

Khu vực vô trùng là một môi trường được thiết kế đặc biệt, được kiểm soát, nơi các sản phẩm dược phẩm vô trùng được chuẩn bị, đóng gói hoặc xử lý mà không bị nhiễm khuẩn.

📌Mục đích của Khu vực Vô trùng
✔️Ngăn ngừa ô nhiễm vi sinh vật, hạt và chất gây sốt
✔️Đảm bảo độ vô trùng của sản phẩm và an toàn cho bệnh nhân
✔️Được sử dụng khi không thể tiệt trùng cuối cùng

📌Ứng dụng
1) Tiêm vô trùng (IV, IM)
2) Chế phẩm nhãn khoa
3) Thuốc tiêm thể tích lớn (LVP)
Vắc xin
4) Sản phẩm công nghệ sinh học
5) Phân loại Khu vực Vô trùng (theo GMP/WHO/EU GMP)

📌Phân loại thành 4 cấp độ:

•Cấp độ A – Khu vực quan trọng (độ sạch cao nhất)
Ứng dụng: Chiết rót, niêm phong, kết nối vô trùng

•Cấp độ B – Chuẩn bị cho Cấp độ A
Ứng dụng: Chuẩn bị & chiết rót

•Cấp độ C – Khu vực sạch
Ứng dụng: Các bước ít quan trọng hơn

•Cấp độ D – Khu vực được kiểm soát
Ứng dụng: Các giai đoạn ban đầu

📌Yêu cầu của Cấp độ A
•Lớp màng Luồng không khí (LAF)
• Không khí được lọc bằng HEPA
• Tốc độ gió: 0,3–0,45 m/s
• Số lượng hạt tối đa (≥0,5 µm): 3.520/m³
• Không có vi sinh vật sống

🔴 Đặc điểm thiết kế của khu vực vô trùng

1. Bố cục & Cấu trúc
⚫ Tường và sàn nhẵn, không thấm nước
⚫ Góc bo tròn (gờ tường)
⚫ Không có khe nứt hoặc gờ
⚫ Sàn epoxy hoặc vinyl

2. Hệ thống xử lý không khí (HVAC)
🔵 Bộ lọc HEPA (hiệu suất 99,97% ở 0,3 µm)
🔵 Áp suất không khí dương
🔵 Số lần thay đổi không khí: 20–40 lần/giờ
🔵 Nhiệt độ: 18–25°C
🔵 Độ ẩm tương đối: 40–60%

3. Kiểm soát môi trường
⭕ Số lượng hạt Giám sát
⭕Giám sát vi sinh (không khí, bề mặt, nhân viên)
⭕Giám sát áp suất chênh lệch

📌Yêu cầu về nhân sự
•Nhân viên được đào tạo và đủ trình độ
•Hạn chế tối đa việc di chuyển
•Kỹ thuật vô trùng nghiêm ngặt
•Kiểm tra sức khỏe định kỳ

📌Trang phục của nhân viên (Thông thường)
•Bộ quần áo bảo hộ vô trùng
•Khẩu trang
•Mũ trùm đầu
•Găng tay vô trùng
•Bọc giày

📌Vệ sinh & Khử trùng
•Chất khử trùng đã được kiểm định (ví dụ: IPA 70%)
•Lịch trình vệ sinh thường xuyên
•Luân phiên sử dụng chất khử trùng
•Khử trùng bằng khí hoặc phun sương (H₂O₂ / formaldehyde)

📌Thiết bị sử dụng
•Hệ thống thông gió tầng (Ngang/Dọc)
•An toàn sinh học Tủ tiệt trùng

•Buồng cách ly
•Nồi hấp tiệt trùng
•Cửa chuyển vật liệu vô trùng (hộp chuyển vật liệu)

📌Kiểm định khu vực vô trùng
•Kiểm tra tính toàn vẹn của bộ lọc HEPA
•Kiểm tra tốc độ luồng khí
•Kiểm tra khói
•Giám sát môi trường
•Thử nghiệm môi trường nuôi cấy (mô phỏng quy trình vô trùng)

📌Ưu điểm
•Đảm bảo vô trùng
•Giảm nguy cơ nhiễm bẩn
•Cần thiết cho các sản phẩm nhạy cảm

📌Hạn chế
•Chi phí lắp đặt và bảo trì cao
•Yêu cầu nhân viên có tay nghề cao
•Cần giám sát liên tục

🗝️ Lưu ý

👉 Khu vực vô trùng là môi trường được kiểm soát tuân thủ GMP, được thiết kế để duy trì độ vô trùng trong quá trình sản xuất các sản phẩm dược phẩm vô trùng.

👁️‍🗨️ Cảm biến: Lớp Trí tuệ của Hệ thống Tự động hóa

Máy móc không “nhìn”, “nghe” hay “cảm nhận”.

Chúng tính toán dựa trên dữ liệu.

Dữ liệu đó đến từ các cảm biến.

Trong tự động hóa công nghiệp, cảm biến không phải là bộ điều khiển.

Chúng là các bộ tạo thông tin chuyển đổi các hiện tượng vật lý thành tín hiệu điện mà PLC và hệ thống điều khiển có thể diễn giải và hành động dựa trên đó.

Không có cảm biến, tự động hóa sẽ mù quáng.

⚙️ Chức năng thực sự của cảm biến (Góc nhìn kỹ thuật)

Về bản chất, cảm biến thực hiện quá trình chuyển đổi — chuyển đổi các biến vật lý thành tín hiệu có thể đo được:

Đại lượng vật lý → Tín hiệu điện → Dữ liệu số/tương tự → Hành động điều khiển

Về mặt toán học:

Tín hiệu đầu ra = Độ nhạy × Biến đầu vào + Độ lệch

hoặc

S = d(Đầu ra) / d(Đầu vào)

Trong đó:

• S = độ nhạy của cảm biến

• Đầu vào = biến vật lý (nhiệt độ, áp suất, vị trí, v.v.)

🔌 Các loại cảm biến công nghiệp phổ biến

🔹 Cảm biến tiệm cận
Phát hiện sự hiện diện hoặc vắng mặt mà không cần tiếp xúc
(Cảm ứng, Điện dung, Quang điện, Siêu âm)

🔹 Cảm biến vị trí và chuyển động
Bộ mã hóa, bộ giải mã, cảm biến dịch chuyển tuyến tính (LVDT)

🔹 Cảm biến quy trình
Cảm biến áp suất, nhiệt độ, lưu lượng, mức và phân tích (pH, độ dẫn điện, (DO)

🔹 Cảm biến lực và biến dạng
Cảm biến tải, cảm biến biến dạng

🔹 Cảm biến tốc độ và rung động
Máy đo tốc độ quay, gia tốc kế

📡 Các loại tín hiệu trong tự động hóa

Cảm biến giao tiếp với hệ thống điều khiển thông qua các định dạng tín hiệu chuẩn:

🔸 Tín hiệu số (rời rạc):

0 hoặc 1 → BẬT/TẮT

🔸 Tín hiệu tương tự:

4–20 mA
0–10 V

Điều chỉnh tỷ lệ tín hiệu trong PLC:

Giá trị kỹ thuật = (Tín hiệu thô − Tín hiệu tối thiểu) × (Dải tần / Phạm vi tín hiệu) + Giá trị tối thiểu

Ví dụ (Điều chỉnh tỷ lệ 4–20 mA):

Giá trị quá trình = (I − 4) / 16 × (PVmax − PVmin) + PVmin

🏭 Tại sao cảm biến quyết định hiệu suất tự động hóa

✔ Độ chính xác điều khiển phụ thuộc vào độ chính xác của cảm biến
✔ Độ ổn định hệ thống phụ thuộc vào tín hiệu Độ tin cậy
✔ An toàn phụ thuộc vào tính toàn vẹn của cảm biến
✔ Hiệu quả phụ thuộc vào chất lượng dữ liệu

Trong lý thuyết điều khiển:

Chất lượng điều khiển ∝ Độ chính xác đo lường

Không có cảm biến → không có dữ liệu
Không có dữ liệu → không có điều khiển
Không có điều khiển → không có tự động hóa

💡 Thông tin quan trọng

Tự động hóa không chỉ là về PLC và robot.

Nó bắt đầu từ việc cảm biến.

Thuật toán điều khiển thông minh nhất cũng vô dụng nếu cảm biến bị lỗi.

Vì vậy, câu hỏi thực sự không phải là:

“Bạn đang sử dụng PLC nào?”

Mà là:

“Cảm biến của bạn đáng tin cậy đến mức nào?”

#IndustrialAutomation #Sensors #PLC #SCADA #ControlSystems #ElectricalEngineering #Instrumentation #AutomationEngineer

Tự động hóa công nghiệp, Cảm biến, PLC, SCADA, Hệ thống điều khiển, Kỹ thuật điện, Thiết bị đo lường, Kỹ sư tự động hóa

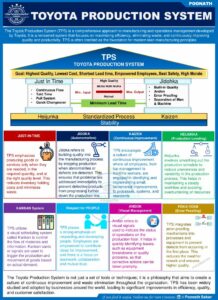

🔍 Poka-Yoke so với Kaizen

Hai trụ cột mạnh mẽ của Sản xuất Tinh gọn

Cả Poka-Yoke và Kaizen đều đóng vai trò quan trọng trong Sản xuất Tinh gọn—nhưng chúng phục vụ các mục đích khác nhau và hoạt động ở các cấp độ khác nhau.

🧩 Poka-Yoke (Ngăn ngừa lỗi)

🚫 “Không để xảy ra lỗi”

Định nghĩa: Một kỹ thuật để ngăn ngừa hoặc phát hiện lỗi ngay tại nguồn
Nguồn gốc: Nhật Bản
Poka = Lỗi vô ý
Yoke = Tránh
Mục tiêu chính: Loại bỏ lỗi do con người hoặc máy móc trước khi chúng xảy ra
Lĩnh vực trọng tâm: Các thao tác hoặc bước lắp ráp cụ thể
Cách tiếp cận: Phản ứng và phòng ngừa (kiểm soát lỗi thời gian thực)
Ví dụ: Cổng USB được thiết kế chỉ cắm được một chiều
Công cụ: Cảm biến, báo động, đồ gá, thiết bị cố định, danh sách kiểm tra
Thời gian: Tác động tức thì
Những người tham gia: Người vận hành, kỹ sư
Chi phí: Thường là các giải pháp cơ khí hoặc tích hợp chi phí thấp
Kết quả: Ít lỗi hơn, an toàn hơn, chất lượng cao hơn

🔄 Kaizen (Cải tiến liên tục)

📈 “Luôn luôn cải thiện những gì chúng ta làm”

Định nghĩa: Một triết lý về cải tiến liên tục, từng bước
Nguồn gốc: Nhật Bản
Kai = Thay đổi
Zen = Tốt
Mục tiêu chính: Cải thiện quy trình, chất lượng và năng suất Liên tục
Lĩnh vực trọng tâm: Toàn bộ tổ chức – quy trình, con người, hiệu suất
Cách tiếp cận: Chủ động và có hệ thống
Ví dụ: Các cuộc họp nhóm hàng ngày đề xuất những cải tiến nhỏ trong quy trình làm việc
Công cụ: PDCA, 5S, hệ thống đề xuất, A3
Khung thời gian: Cải tiến bền vững dài hạn
Những người tham gia: Tất cả mọi người – từ công nhân sản xuất đến quản lý
Chi phí: Thay đổi tùy thuộc vào phạm vi và tần suất
Kết quả: Hiệu quả cao hơn, giảm lãng phí, sự gắn kết mạnh mẽ

🎯 Bài học chính

🔹 Poka-Yoke ngăn ngừa sai sót ngay hôm nay
🔹 Kaizen cải thiện hệ thống mỗi ngày

Cùng nhau, chúng xây dựng chất lượng từ nguồn gốc và duy trì sự xuất sắc trong hoạt động.

#quality #qualityassurance #qualitycontrol #qualitymanagementsystem #qualityjobs #qualityengineer #qualityeducation #qualityaudit #qualitytraining #qualityinspection #qms #qaqc #7qctools #qualityengineering #pdca #sixsigma #capa #qualitymanagement #management #training #productivity #engineering #careers #projectmanagement #lean #excellence #engineers #waste #iso #tutorial #kanban #kaizen #iso9001 #leansixsigma #tutorials #leanmanufacturing #5s #mechanicalengineering #msa #oee #industrialengineering #smed #ishikawa #jidoka #pokayoke #andon #7qctools #histogram #qcc #sop #timwood #takttime #pullsystem #kpi #tpm #ppap #coretools #spc #tpm #automotiveindustry #controlchart #iatf16949 #jobinterviews #checksheet #fishbone #g8d #paretochart #vsm #iatf #qms #linebalancing #fmea #vsmstudy #flowchart #histograms #7waste #3mwaste #apqp #smartgoal #DMAIC #Kaizen #5Why #BlackBelt #GreenBelt #YellowBelt

KIỂM TRA ĐỘ CỨNG TRONG MỐI HÀN – MỘT CÔNG CỤ KIỂM SOÁT CHẤT LƯỢNG QUAN TRỌNG 🔍

Kiểm tra độ cứng là một phương pháp kiểm tra quan trọng được sử dụng để xác minh tính toàn vẹn của mối hàn, đảm bảo tuân thủ quy chuẩn và đánh giá hiệu suất hoạt động lâu dài.

Kiểm tra độ cứng là gì? Kiểm tra độ cứng đo lường khả năng chống lại sự lún của vật liệu. Trong hàn, nó đánh giá kim loại mối hàn, vùng ảnh hưởng nhiệt (HAZ) và vật liệu nền để xác nhận rằng các yêu cầu về độ bền, độ dẻo dai và độ bền lâu được đáp ứng.

Tại sao kiểm tra độ cứng lại quan trọng trong mối hàn:

• Xác nhận chất lượng mối hàn và tuân thủ các giới hạn độ cứng quy định

• Phát hiện các vùng giòn có thể gây nứt dưới tác động của ứng suất

• Xác định các vùng mềm có thể gây hỏng sớm

• Hỗ trợ việc xác nhận Quy trình hàn (WPS) và Hồ sơ chứng nhận quy trình (PQR)

• Xác minh hiệu quả của Xử lý nhiệt sau hàn (PWHT)

• Hỗ trợ dự đoán tuổi thọ sử dụng trong điều kiện hoạt động và môi trường

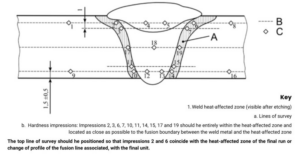

Các khu vực chính được đo trong quá trình kiểm tra độ cứng:

• Kim loại hàn (WM) – Đánh giá các đặc tính của kim loại phụ và chất lượng nóng chảy

• Vùng ảnh hưởng nhiệt (HAZ) – Xác định các thay đổi vi cấu trúc do chu kỳ nhiệt hàn gây ra

• Kim loại nền (BM) – Dùng làm giá trị độ cứng tham chiếu

• Vùng chuyển tiếp – Theo dõi độ dốc độ cứng giữa WM, HAZ và BM để xác định các khu vực tập trung ứng suất tiềm năng

Các phương pháp kiểm tra độ cứng phổ biến được sử dụng trong hàn:
• Độ cứng Vickers (HV) – Độ chính xác cao; thích hợp cho các vùng nhỏ như vùng ảnh hưởng nhiệt (HAZ)
• Độ cứng Rockwell (HR) – Kiểm tra nhanh; Thường được sử dụng để kiểm tra sản xuất

• Độ cứng Brinell (HB) – Lý tưởng cho các vật liệu có kích thước lớn và hạt thô

• Máy đo độ cứng cầm tay – Được sử dụng để kiểm tra tại chỗ và trong quá trình vận hành

Các tiêu chuẩn phổ biến để kiểm tra độ cứng trong mối hàn:

• ASTM E384 – Kiểm tra độ cứng bằng phương pháp vi ấn (Vickers và Knoop)

• ASTM E92 – Kiểm tra độ cứng Vickers của vật liệu kim loại

• ASTM E18 – Kiểm tra độ cứng Rockwell

• ASTM E10 – Kiểm tra độ cứng Brinell

• ISO 6507 – Kiểm tra độ cứng Vickers

• ISO 6506 – Kiểm tra độ cứng Brinell

• ISO 6508 – Kiểm tra độ cứng Rockwell

• AWS D1.1 – Mã hàn kết cấu với các yêu cầu về độ cứng để đủ điều kiện quy trình

• ASME Section IX – Chứng chỉ hàn và hàn thiếc với tiêu chí chấp nhận độ cứng

• NACE MR0175 / ISO 15156 – Giới hạn độ cứng cho các ứng dụng trong môi trường ăn mòn

Giải thích kết quả đo độ cứng:

• Độ cứng quá cao (>350 HV, tùy thuộc vào vật liệu) → Tăng độ giòn và khả năng nứt

• Độ cứng thấp → Giảm độ bền và khả năng chịu tải

• Phạm vi độ cứng chấp nhận được → Được xác định bởi cấp vật liệu, tiêu chuẩn áp dụng và điều kiện sử dụng

• Xu hướng độ cứng trên toàn bộ mối hàn → Cho thấy tính nhất quán của lượng nhiệt đầu vào và hành vi luyện kim

Những thách thức chính trong thử nghiệm độ cứng của mối hàn:

• Đo chính xác trong các vùng ảnh hưởng nhiệt hẹp

• Sự biến đổi do các thông số hàn và lượng nhiệt đầu vào

• Sự căn chỉnh đầu đo và phụ thuộc vào kỹ năng của người vận hành

• Giải thích kết quả trên các vật liệu khác nhau và các lớp phủ mối hàn
