Tác giả: Quang Hưng Nguyễn

Kỹ thuật

Sự tương đồng giữa Bố trí Ống trong Bộ trao đổi Nhiệt và Nguyên tắc Tổ ong

123

Nguyên tắc tổ ong: Nếu chúng ta nhắm đến việc lấp đầy bề mặt bằng các ô trong khi giảm thiểu tổng chu vi (ranh giới), hình dạng tối ưu cho mỗi ô là một hình lục giác đều.

Nguyên lý tổ ong, còn được gọi là Phỏng đoán tổ ong hoặc Định lý tổ ong, nói rằng các hình lục giác thông thường cung cấp cách tối ưu để xếp một mặt phẳng với các ô có diện tích bằng nhau trong khi giảm thiểu tổng chiều dài chu vi.​

Cơ sở toán học

Các hình lục giác đều xếp mặt phẳng mà không có khoảng trống hoặc chồng chéo, và các góc trong 120 độ của chúng cho phép ba ô gặp nhau hoàn hảo ở mỗi đỉnh, giảm chiều dài ranh giới so với hình vuông hoặc hình tam giác. Điều này đã được chứng minh bởi Thomas Hales vào năm 1999 sau nhiều thế kỷ suy đoán của các nhà toán học như Kepler. Đối với cùng một diện tích, hình lục giác có chu vi nhỏ hơn khoảng 13% so với hình vuông.​

Quan sát tự nhiên

Ong xây dựng tổ ong hình lục giác theo bản năng, tối đa hóa hiệu quả lưu trữ với việc sử dụng sáp tối thiểu. Các tế bào ong thực tế hơi lệch so với hình lục giác hoàn hảo do động lực xây dựng nhưng gần đúng với hình dạng tối ưu. Nguyên tắc này mở rộng sang các mô hình tự nhiên và được thiết kế khác, như graphene hoặc bè bong bóng.​

Sự tương đồng giữa Bố trí Ống trong Bộ trao đổi Nhiệt và Nguyên tắc Tổ ong:
Liệu cách bố trí này có dẫn đến việc tối ưu hóa các ống trong bộ trao đổi nhiệt dạng ống lồng?

Nguyên tắc Tổ ong: Nếu chúng ta hướng đến việc lấp đầy một bề mặt bằng các ô trong khi giảm thiểu tổng chu vi (ranh giới), hình dạng tối ưu cho mỗi ô là một hình lục giác đều.

Khi xem xét kỹ hơn, chúng ta có thể quan sát thấy nguyên tắc này trong bố cục ống của bộ trao đổi nhiệt. Sự tối ưu hóa tự nhiên này có lợi ở một số khía cạnh, có thể thấy ở việc cải thiện khả năng truyền nhiệt và khả năng chống rung. Nếu bạn cũng có kinh nghiệm với nguyên tắc tối ưu hóa lấy cảm hứng từ thiên nhiên này, việc chia sẻ sẽ giúp chúng ta nâng cao kiến ​​thức cho nhau.

Bây giờ, câu hỏi đặt ra là: Trong các lần kiểm tra định kỳ và thay thế ống dẫn, liệu có cần thiết phải giám sát và duy trì tính liên tục của bố trí tối ưu này hay không?

#HeatExchanger
#ShellAndTube
#TubeArrangement
#HoneycombPrinciple
#NaturalOptimization
#CompactDesign
#HeatTransferEfficiency
#ThermalPerformance
#MechanicalStability
#VibrationResistance
#PeriodicInspection
#RetubingMaintenance
#OptimalLayout
#StructuralIntegrity
#PreventiveMaintenance

Bộ trao đổi nhiệt, Ống và vỏ, Bố trí ống dẫn, Nguyên tắc tổ ong, Tối ưu hóa tự nhiên, Thiết kế nhỏ gọn, Hiệu suất truyền nhiệt, Hiệu suất nhiệt, Ổn định cơ học, Khả năng chống rung, Kiểm tra định kỳ, Bảo trì thay ống dẫn, Bố trí tối ưu, Tính toàn vẹn cấu trúc, Bảo trì phòng ngừa

(St.)
Kỹ thuật

Đồng hồ đo áp suất

143
Đồng hồ đo áp suất

Đồng hồ đo áp suất đo áp suất của khí hoặc chất lỏng trong các hệ thống như đường ống, bể chứa hoặc máy bơm. Các thiết bị này rất cần thiết trong các ứng dụng công nghiệp, ô tô và gia dụng để giám sát và đảm bảo hoạt động an toàn.​

Định nghĩa

Đồng hồ đo áp suất, hoặc đồng hồ đo áp suất, phát hiện các mức áp suất để tránh rò rỉ, quá tải hoặc hỏng hóc trong hệ thống thủy lực và khí nén. Chúng hiển thị các chỉ số theo đơn vị như bar, psi hoặc kgf / cm².​

Các loại chính

  • Đồng hồ đo ống Bourdon: Sử dụng một ống cong duỗi thẳng dưới áp suất, được liên kết với bánh răng và con trỏ để đọc tương tự; phổ biến cho mục đích sử dụng công nghiệp nói chung do độ bền và tỷ lệ lỗi thấp.​

  • Đồng hồ đo màng: Sử dụng màng mềm để đo chất lỏng nhớt, ăn mòn hoặc bị ô nhiễm, lý tưởng cho nước thải hoặc nhà máy hóa chất.​

  • Đồng hồ đo kỹ thuật số/điện từ: Chuyển đổi sự thay đổi áp suất thành tín hiệu điện cho màn hình kỹ thuật số chính xác, thường được sử dụng trong phòng sạch hoặc nhu cầu có độ chính xác cao.​

Đơn vị chung

Các đơn vị bao gồm MPa, psi, bar, kPa và kgf / cm², với các chuyển đổi như 1 bar = 14,5 psi hoặc 100 kPa.​

Các ứng dụng

Được tìm thấy trong máy bơm, nồi hơi, dụng cụ thủy lực và hệ thống hơi nước; các thương hiệu như SKF hoặc WIKA cung cấp các mô hình cho các nhu cầu cụ thể như kim phun dầu.

Đồng hồ đo áp suất là gì?

Đồng hồ đo áp suất đo và hiển thị áp suất của khí hoặc chất lỏng trong một hệ thống để đảm bảo hoạt động an toàn, hiệu quả và được kiểm soát.

CÁC LOẠI ĐỒNG HỒ ĐO ÁP SUẤT CHÍNH

Đồng hồ đo áp suất ống Bourdon
Nguyên lý: Ống thẳng ra dưới áp suất
Phạm vi: Áp suất trung bình đến rất cao
Ứng dụng: Nồi hơi, máy nén khí, hệ thống thủy lực

Đồng hồ đo áp suất màng ngăn
Nguyên lý: Màng ngăn mềm dẻo bị biến dạng
Thích hợp nhất cho: Áp suất thấp, môi trường ăn mòn hoặc nhớt
Ứng dụng: Dược phẩm, thực phẩm và quy trình hóa chất

Đồng hồ đo áp suất dạng capsule
Nguyên lý: Hai màng ngăn (capsule) giãn nở
Thích hợp nhất cho: Áp suất khí rất thấp
Ứng dụng: Hệ thống HVAC, thông gió, đường ống dẫn khí

Đồng hồ đo áp suất kỹ thuật số
Nguyên lý: Cảm biến áp suất điện tử
Ưu điểm: Độ chính xác cao, dễ đọc
Ứng dụng: Hiệu chuẩn, kiểm tra, bảo trì

Đồng hồ đo áp suất chênh lệch
Đo: Chênh lệch áp suất giữa hai điểm
Ứng dụng:
✔ Bộ lọc HEPA và bộ lọc quy trình
✔ Áp suất phòng sạch
✔ Đo lưu lượng

Đồng hồ đo áp suất tuyệt đối
Tham chiếu: Chân không tuyệt đối
Ứng dụng: Hệ thống chân không, sử dụng trong khoa học và hàng không vũ trụ.

CÁC LOẠI ÁP SUẤT (QUAN TRỌNG)
Áp suất tương đối → So với áp suất khí quyển
Áp suất tuyệt đối → So với chân không
Áp suất chênh lệch → Giữa hai điểm
Áp suất chân không → Thấp hơn áp suất khí quyển

ĐƠN VỊ THÔNG DỤNG
bar | psi | kPa | kg/cm² | mmHg

TẠI SAO ĐỒNG HỒ ĐO ÁP SUẤT LẠI QUAN TRỌNG
✔ An toàn thiết bị
✔ Kiểm soát quy trình
✔ Giám sát tình trạng bộ lọc
✔ Tuân thủ quy định (Dược phẩm & Thực phẩm)



#PressureGauge #Instrumentation #MechanicalEngineering #PharmaEngineering #HVAC #IndustrialMaintenance #ProcessControl #EngineeringBasics

Đồng hồ đo áp suất, Thiết bị đo lường, Kỹ thuật cơ khí, Kỹ thuật dược phẩm, HVAC, Bảo trì công nghiệp, Kiểm soát quy trình, Kiến thức cơ bản về kỹ thuật

Đồng hồ đo áp suất

Đồng hồ đo áp suất là các thiết bị đo analog hoặc kỹ thuật số thiết yếu được thiết kế để đo và hiển thị áp suất chất lỏng (chất lỏng hoặc khí) trong các hệ thống như HVAC, hệ thống đường ống và máy móc công nghiệp. Chúng đảm bảo an toàn và hiệu quả bằng cách giám sát mức áp suất bằng cách sử dụng các thành phần như ống Bourdon, màng ngăn hoặc ống xếp để phát hiện sự dao động, với các loại phổ biến bao gồm đồng hồ Bourdon, ống xếp và đồng hồ kỹ thuật số.

Các khía cạnh chính của Đồng hồ đo áp suất:

1. Nguyên lý hoạt động: Hầu hết các loại phổ biến sử dụng ống Bourdon—một ống hình elip thẳng ra dưới áp suất, di chuyển kim chỉ để hiển thị các chỉ số.

2. Các loại đo lường:
a. Áp suất tương đối: Được đo so với áp suất môi trường/khí quyển tại địa phương.

b. Áp suất chênh lệch: Đo sự khác biệt giữa hai điểm áp suất riêng biệt.

3. Các bộ phận chính: Các bộ phận bao gồm mặt số, kim chỉ, ổ cắm, ống Bourdon/màng chắn và vít hạn chế để ổn định các chỉ số trước những thay đổi đột ngột.

4. Ứng dụng: Cần thiết cho an toàn công nghiệp, xử lý hóa chất, hệ thống HVAC và chế biến thực phẩm, với vật liệu cấu tạo điển hình là thép không gỉ hoặc đồng thau.

5. Kích thước và loại phổ biến: Kích thước tiêu chuẩn thường bao gồm mặt số 63mm, 100mm và 150mm.

Đồng hồ đo áp suất chứa glycerin được sử dụng để giảm rung động.

Chọn đồng hồ đo áp suất

6. Phạm vi áp suất: Chọn đồng hồ đo có phạm vi xấp xỉ gấp đôi áp suất hoạt động tối đa.

7. Yêu cầu độ chính xác: Đồng hồ đo kỹ thuật số cung cấp độ chính xác cao hơn để hiệu chuẩn, trong khi đồng hồ đo tương tự là đủ cho việc giám sát chung.

8. Khả năng tương thích với môi trường xử lý: Chọn vật liệu như thép không gỉ cho chất lỏng ăn mòn và đồng thau cho các ứng dụng tiêu chuẩn.

9. Các yếu tố môi trường: Cân nhắc xem có cần thiết phải sử dụng đồng hồ đo chứa chất lỏng để xử lý rung động hoặc xung động hay không.

(St.)
Kỹ thuật

Các loại đầu phun nước và nhiệt độ

127

Các loại đầu phun nước và nhiệt độ

Đầu phun nước chữa cháy được phân loại theo xếp hạng nhiệt độ để đảm bảo chúng chỉ hoạt động trong các đám cháy thực tế, không phải nhiệt độ bình thường. Các xếp hạng này tương ứng với các loại cụ thể như bình thường, trung bình và cao, mỗi loại có mã màu để nhận dạng. Việc lựa chọn phụ thuộc vào nhiệt độ môi trường trong các khu vực như nhà ở hoặc nhà máy.

Phân loại nhiệt độ

Đầu phun nước được chia thành các loại dựa trên ngưỡng kích hoạt. Xếp hạng thông thường (135-170 ° F hoặc 57-77 ° C) phù hợp với không gian trong nhà tiêu chuẩn với nhiệt độ trần tối đa khoảng 100 ° F (38 ° C). Trung cấp (175-225 ° F hoặc 79-107 ° C) hoạt động cho các khu vực ấm hơn lên đến trần nhà 150 ° F (66 ° C).​

Mã màu

Khung và bóng đèn sử dụng màu sắc để biểu thị xếp hạng. Khung không sơn hoặc màu đen kết hợp với bóng đèn màu cam ở 135 ° F; khung màu trắng với màu vàng cho 175 ° F. Xếp hạng cao hơn như cực cao (325-375 ° F) sử dụng khung màu đỏ và bóng đèn màu tím.​

Các ứng dụng phổ biến

Các loại thông thường phù hợp với văn phòng và nơi ở để tránh kích hoạt sai. Các biến thể nhiệt độ cao (250-300 ° F) bảo vệ gác mái hoặc nhà bếp. Cực cao (lên đến 650 ° F) phục vụ nhiệt công nghiệp cực cao.​

Sprinkler Types and Temperature 🌡️🔥
#FireSafetyEngineering
#NFPA
#SmartGrid
#IndustrialAutomation
#HVACDesign
#EnergyEfficiency
#MEPConstruction
#BIMcoordination
#mechanical
#DigitalConstruction
#engineering

Kỹ thuật an toàn phòng chống cháy nổ, NFPA, Lưới điện thông minh, Tự động hóa công nghiệp, Thiết kế HVAC, Hiệu quả năng lượng, Xây dựng MEP, Phối hợp BIM, cơ khí, Xây dựng kỹ thuật số, kỹ thuật

Kỹ thuật

Khảo sát Độ lún của Bể chứa trong Quá trình Thử nghiệm Đổ đầy Nước Thủy tĩnh

117

Khảo sát độ lún bể chứa trong quá trình thử nghiệm làm đầy nước thủy tĩnh

Khảo sát độ lún bể chứa trong quá trình thử nghiệm làm đầy nước thủy tĩnh theo dõi độ ổn định của nền móng và tính toàn vẹn của cấu trúc khi chịu tải, theo yêu cầu của các tiêu chuẩn như API 650. Các cuộc khảo sát này phát hiện sự lún quá mức hoặc không đồng đều có thể ảnh hưởng đến vỏ, đáy hoặc con dấu của bể. Các phép đo xảy ra ở staged mực nước để đảm bảo tuân thủ và an toàn.​

Tổng quan về thủ tục

Bể chứa đầy theo từng giai đoạn—thường là 25%, 50%, 75% và 100% chiều cao thử nghiệm—với thời gian giữ (ví dụ: 24 giờ đầy) để ổn định trước khi đọc. Các kết quả đọc ban đầu xảy ra trước khi đổ đầy, sau đó là các phép đo ở mỗi giai đoạn, sau 24 giờ ở độ cao tối đa và sau khi thoát nước. Tốc độ lấp đầy duy trì dưới 5m / ngày hoặc 300mm / giờ để tránh hiệu ứng động.​

Phương pháp đo lường

Sử dụng mức độ chính xác, máy toàn đạc hoặc mức laser với ít nhất tám điểm xung quanh chu vi vỏ, cách nhau 3-5m (10-15ft), tham chiếu đến các điểm chuẩn bên ngoài không bị ảnh hưởng bởi độ lún. Các điểm nhắm mục tiêu vào các cạnh và bán kính của vỏ để lắng cạnh, đồng đều hoặc đĩa. Ghi lại độ cao so với dữ liệu vĩnh viễn, vẽ dữ liệu để trực quan hóa xu hướng.​

Tiêu chuẩn chính

API 650 Mục 7.3 yêu cầu kiểm tra độ lún trong quá trình thử nghiệm thủy lực để đảm bảo độ kín rò rỉ và độ lún cơ sở đồng đều, với Phụ lục B đánh giá chi tiết. API 653 Phụ lục B hướng dẫn dung sai đánh giá sau khi xây dựng. Các giới hạn bao gồm các khoản thanh toán đồng nhất/chênh lệch tối đa cho mỗi thiết kế; vượt quá yêu cầu phân tích.​

Mục đích và giới hạn

Các cuộc khảo sát xác nhận 60-70% tổng độ lún (thường là vĩnh viễn) xảy ra trong quá trình thử nghiệm thủy lực trên đất cát, hỗ trợ thiết kế ứng suất đường ống. Độ nghiêng hoặc đĩa quá mức (> giới hạn quy định) báo hiệu các vấn đề về nền móng, thúc đẩy sửa chữa trước khi bảo dưỡng. Tất cả các tài liệu dữ liệu tuân thủ để bàn giao.​

“Khảo sát Độ lún của Bể chứa trong Quá trình Thử nghiệm Đổ đầy Nước Thủy tĩnh”

Trong quá trình xây dựng và vận hành thử các bể chứa API-650, một cuộc khảo sát độ lún được thực hiện trong khi bể được đổ đầy nước.

Thử nghiệm này xác minh xem nền móng của bể có hoạt động đồng đều dưới tải trọng hay không và đảm bảo vỏ bể và đáy bể sẽ không bị biến dạng hoặc quá tải trong quá trình vận hành.

Mục đích của Khảo sát Độ lún trong Quá trình Đổ đầy Nước
Việc đo độ lún trong quá trình thử nghiệm thủy tĩnh được thực hiện để:
a) Kiểm tra độ lún đồng đều và khác biệt của đáy bể.

b) Đảm bảo nền móng và lớp đất nền có thể chịu được tải trọng của bể một cách an toàn.

c) Phát hiện các điểm yếu của nền móng trước khi bể chứa đi vào hoạt động.

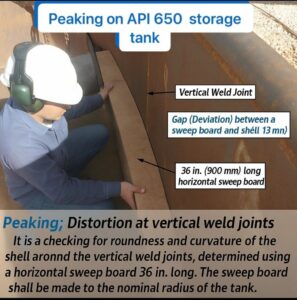

d) Xác nhận độ tròn, độ thẳng đứng và độ ổn định đáy của vỏ bể.

Tiêu chuẩn API-650 nêu rõ rằng thử nghiệm thủy lực được sử dụng để xác nhận độ lún đồng đều và kiểm tra tính toàn vẹn của bể chứa dưới tải trọng.

Tiêu chuẩn tham khảo
API 650 – Mục 7.3.7.7 (Thử nghiệm thủy lực & Giới hạn lún)
Phải báo cáo độ lún chênh lệch > 13 mm trên 10 m (½ in. trên 32 ft) hoặc độ lún đồng đều > 50 mm (2 in.).

API 653 – Phụ lục B
Để đánh giá độ lún và tiêu chí chấp nhận trong suốt vòng đời sử dụng.

Khảo sát độ lún – Quy trình thử nghiệm trong quá trình đổ đầy nước

A. Chuẩn bị trước khi thử nghiệm
a) Hoàn tất tất cả các thử nghiệm hàn, NDT (RT/UT/MT/PT) và thử nghiệm hộp chân không.

b) Thiết lập mốc chuẩn cố định cách xa nền móng bể chứa.
c) Các mốc lún được hàn vào thành bể ở tối thiểu 4 vị trí (góc 50×50×6 mm).

d) Ghi lại các số liệu cao độ ban đầu trước khi đổ đầy nước.

B. Các điểm đo
a) Các điểm lún xung quanh chu vi cách nhau khoảng 3–4,5 m (10–15 ft).

b) Mốc chuẩn được cố định bên ngoài bể để san bằng.

c) Dụng cụ: Máy thủy bình, máy toàn đạc, máy cân bằng laser.

C. Trình tự đổ đầy nước
Việc đổ đầy nước được thực hiện theo các giai đoạn được kiểm soát:

Giai đoạn đổ đầy

Hoạt động
ở mức 0 hoặc bể trống, 25%, 50%, 75% & 100%

Số liệu cuối cùng khi đầy bể

Thời gian ổn định: Tối thiểu 24 giờ giữa mỗi giai đoạn.

Tốc độ đổ đầy không được vượt quá 5 m mỗi ngày.

Sau khi đạt 100%, giữ nguyên trong 24 giờ để có số liệu cuối cùng.

D. Trong quá trình đổ đầy nước
a) Quan sát các đường nối thành bể xem có rò rỉ không. b) Nếu phát hiện rò rỉ, mực nước phải được hạ xuống ít nhất 300 mm dưới điểm rò rỉ trước khi sửa chữa.

c) Kiểm tra cầu thang, sự dịch chuyển của mái và các phụ kiện như một phần của thử nghiệm thủy lực.

E. Xả nước
a) Giới hạn xả nước tối đa 5 m³ mỗi ngày để tránh các vấn đề về chân không.

b) Các cửa thăm trên cùng phải được giữ mở trong quá trình xả nước.

Tiêu chí chấp nhận (Theo API 650)
A. Giới hạn lún chênh lệch
≤ 13 mm trên 10 m (½ in trên 32 ft) chu vi bể

B. Giới hạn lún đồng đều
≤ 50 mm (2 in) trước khi thông báo cho người mua.

Nếu vượt quá giới hạn:
a) Phải dừng việc đổ đầy,
b) Thông báo cho chủ sở hữu bể bằng hồ sơ,
c) Đánh giá độ ổn định của nền móng bằng cách xem xét kỹ thuật.

Yêu cầu về tài liệu
a) Nhật ký lún hoàn chỉnh với độ cao so với mực nước.

b) Vẽ biểu đồ đường cong lún cho tất cả các điểm kiểm tra. c) Ghi lại tất cả các giai đoạn đổ đầy, thời gian ổn định và các quan sát.

d) Ký xác nhận chung với nhà thầu, khách hàng và nhóm kiểm soát chất lượng.

(St.)
Kỹ thuật

Nghiên cứu HAZOP: Một công cụ mạnh mẽ để ngăn ngừa các tai nạn nghiêm trọng trước khi chúng xảy ra

113

HAZOP

HAZOP là viết tắt của Nghiên cứu Mối nguy và Khả năng hoạt động, một phương pháp đánh giá rủi ro có cấu trúc được sử dụng để xác định các mối nguy tiềm ẩn và các vấn đề về khả năng hoạt động trong các quy trình công nghiệp. Nó kiểm tra một cách có hệ thống các sai lệch so với ý định thiết kế để ngăn ngừa tai nạn và cải thiện độ an toàn. Kỹ thuật này được áp dụng rộng rãi trong các lĩnh vực có rủi ro cao như hóa chất, dầu khí và dược phẩm.​

Mục đích cốt lõi

HAZOP đóng vai trò như một công cụ chủ động trong quản lý an toàn quy trình, được công nhận theo các tiêu chuẩn như PSM của OSHA, để đánh giá rủi ro từ các hóa chất độc hại trước khi sự cố xảy ra. Nó phát hiện ra các mối đe dọa an toàn, kém hiệu quả và sai lệch trong quá trình thiết kế, sửa đổi hoặc vận hành các hệ thống phức tạp.​

Các bước quy trình chính

Các nhóm chia các quy trình thành “nút” và áp dụng các hướng dẫn (ví dụ: “không”, “nhiều hơn”, “ít hơn”) cho các thông số như lưu lượng hoặc nhiệt độ để phát hiện sai lệch, nguyên nhân, hậu quả và biện pháp bảo vệ. Các hành động được khuyến nghị nếu rủi ro vượt quá mức chấp nhận được, thường được ghi lại trong báo cáo để thực hiện.​

Ứng dụng và lợi ích

HAZOP là tiêu chuẩn cho các nhà máy mới, đánh giá định kỳ hoặc thay đổi, giúp giảm thiểu rủi ro nhân sự và gián đoạn hoạt động. Các nhóm đa ngành đảm bảo phân tích toàn diện, giảm sự cố trong các ngành xử lý chất lỏng, phản ứng hàng loạt hoặc thậm chí các lĩnh vực phi quy trình như phần mềm.​

Nghiên cứu HAZOP: Một công cụ mạnh mẽ để ngăn ngừa các tai nạn nghiêm trọng trước khi chúng xảy ra
Nhiều tai nạn công nghiệp không xảy ra do thiếu thiết bị bảo hộ cá nhân (PPE) hoặc đào tạo.

Chúng xảy ra vì các sai lệch trong quy trình không bao giờ được đặt câu hỏi đủ sớm.

Đó chính là lý do tại sao HAZOP (Nghiên cứu Nguy hiểm và Khả năng Vận hành) là một trong những công cụ mạnh mẽ nhất trong quản lý an toàn quy trình.

HAZOP là gì?

HAZOP là một kỹ thuật có hệ thống, có cấu trúc được sử dụng để xác định các mối nguy hiểm tiềm tàng và các vấn đề về khả năng vận hành trong một quy trình bằng cách kiểm tra các sai lệch so với ý định thiết kế.

Phương pháp này sử dụng các từ khóa đơn giản như:

Không / Nhiều hơn / Ít hơn
Cũng như
Đảo ngược
Một phần của
Ngoài ra

để xem xét kỹ lưỡng từng bước của quy trình.

Tại sao HAZOP lại quan trọng

✔ Xác định các mối nguy hiểm tiềm ẩn trong quy trình
✔ Ngăn ngừa cháy nổ, rò rỉ chất độc hại
✔ Cải thiện khả năng vận hành và độ tin cậy
✔ Hỗ trợ tuân thủ Quản lý An toàn Quy trình (PSM)

✔ Bắt buộc đối với các ngành công nghiệp có mức độ nguy hiểm cao

HAZOP không chỉ là thủ tục giấy tờ — mà là suy nghĩ trước khi vận hành.

Ví dụ đơn giản về HAZOP

Quy trình: Bể chứa với bơm chuyển

Mục đích thiết kế:

Chuyển chất lỏng từ bể chứa đến quy trình một cách an toàn với lưu lượng và áp suất xác định.

Đánh giá HAZOP (Điểm mẫu: Đường ống xả bơm)

Từ khóa hướng dẫn: Không có dòng chảy
Nguyên nhân có thể:

Hỏng bơm
Van đóng
Mất điện

Hậu quả có thể:

Bơm quá nóng
Ngừng sản xuất
Biện pháp bảo vệ hiện có:

Ngắt động cơ
Giám sát của người vận hành

Khuyến nghị:

Lắp đặt khóa liên động lưu lượng thấp
Kế hoạch bảo trì phòng ngừa

Từ khóa hướng dẫn: Áp suất cao hơn

Nguyên nhân có thể:

Van hạ lưu đóng
Đường ống bị tắc nghẽn
Hậu quả có thể:

Vỡ đường ống
Tràn hóa chất

Biện pháp bảo vệ hiện có:

Đồng hồ đo áp suất

Khuyến nghị:

Van giảm áp

Báo động áp suất cao

Từ khóa hướng dẫn: Dòng chảy ngược

Nguyên nhân có thể: Hỏng van một chiều

Hậu quả có thể:

Bể chứa bị tràn

Ô nhiễm

Biện pháp bảo vệ hiện có: Van một chiều

Khuyến nghị: Kiểm tra định kỳ van điều khiển không tham số (NRV)

Bài học chính

HAZOP không hỏi:

❌ Ai đã gây ra lỗi?

HAZOP hỏi:

✅ Điều gì có thể xảy ra sai sót — và làm thế nào để ngăn chặn nó?

Suy nghĩ cuối cùng

Thời điểm tốt nhất để thực hiện HAZOP là trước khi xảy ra tai nạn.

Thời điểm tốt thứ hai là ngay bây giờ.

Văn hóa HAZOP mạnh mẽ cứu sống con người, bảo vệ tài sản và xây dựng sự xuất sắc trong vận hành.

💬 Kinh nghiệm của bạn rất quan trọng:

Bạn đã thấy những phát hiện của HAZOP nào cải thiện đáng kể sự an toàn hoặc độ tin cậy trong nhà máy của bạn chưa?

#HAZOP #ProcessSafety #PSM #RiskAssessment #IndustrialSafety #ChemicalSafety #EHS #SafetyEngineering #MajorAccidentPrevention

HAZOP, An toàn quy trình, Quản lý rủi ro quy trình, Đánh giá rủi ro, An toàn công nghiệp, An toàn hóa chất, Môi trường, Sức khỏe và An toàn, Kỹ thuật an toàn, Ngăn ngừa tai nạn nghiêm trọng

(St.)
Kỹ thuật

Tiêu chuẩn ISO 9001:2026

143

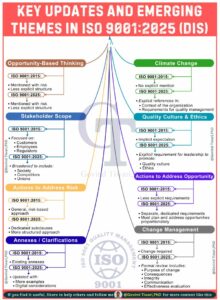

Tiêu chuẩn ISO 9001:2026

ISO 9001:2026 đại diện cho bản sửa đổi sắp tới của tiêu chuẩn hệ thống quản lý chất lượng quốc tế, hiện đang ở giai đoạn Dự thảo Tiêu chuẩn Quốc tế (DIS) vào cuối năm 2025. Nó được xây dựng dựa trên ISO 9001:2015 bằng cách kết hợp các thách thức hiện đại như số hóa, tính bền vững và lãnh đạo có đạo đức trong khi vẫn giữ được cấu trúc cấp cao cốt lõi.​

Những thay đổi chính

Các yêu cầu của lãnh đạo hiện nay nhấn mạnh việc thúc đẩy văn hóa chất lượng và hành vi đạo đức, với chính sách chất lượng liên kết rõ ràng với chiến lược và bối cảnh của tổ chức. Quản lý rủi ro và cơ hội thấy sự tách biệt rõ ràng hơn và hướng dẫn mở rộng, đòi hỏi phân tích và đánh giá ngoài việc niêm yết đơn thuần.​

Dòng thời gian

DIS đã được phê duyệt, đánh dấu một cột mốc quan trọng hướng tới việc công bố cuối cùng dự kiến vào khoảng năm 2026. Các tổ chức được chứng nhận theo ISO 9001:2015 thường có thời gian chuyển tiếp ba năm sau khi xuất bản.​

Các bước chuẩn bị

Xem xét và cập nhật tài liệu QMS để nhấn mạnh mới về tính bền vững, liên kết chuỗi cung ứng, lưu giữ kiến thức và giao tiếp với khách hàng về các trường hợp dự phòng. Tiến hành phân tích khoảng cách so với các bản xem trước DIS và phù hợp với các tiêu chuẩn liên quan như ISO 14001 cho các hệ thống tích hợp.​

ISO 9001:2026 sẽ đặt câu hỏi đầu tiên về điều gì: rủi ro của bạn, KPI của bạn hay khả năng lãnh đạo của bạn?

ISO 9001:2026 (dự kiến) không viết lại tiêu chuẩn,
mà nâng cao tiêu chuẩn về mức độ nghiêm túc mà hệ thống quản lý chất lượng (QMS) của bạn hỗ trợ doanh nghiệp.

Đây là những gì thực sự đang thay đổi:

📌 Bối cảnh của Tổ chức (Điều khoản 4)

→ Biến đổi khí hậu, rủi ro chuỗi cung ứng, các vấn đề địa chính trị

Chỉ đề cập đến chúng thôi là chưa đủ, bạn phải thể hiện sự liên kết với chiến lược.

📌 Khả năng lãnh đạo (Điều khoản 5)

→ Ít ủy quyền hơn, nhiều trách nhiệm hơn

Các kiểm toán viên sẽ mong đợi các nhà lãnh đạo thể hiện quyền sở hữu, chứ không phải chỉ là chữ ký. 📌 Lập kế hoạch & Rủi ro (Điều 6)

→ Đánh giá rủi ro có cấu trúc

“Tư duy dựa trên rủi ro” mà không có bằng chứng sẽ không vượt qua được các cuộc kiểm toán.

📌 Hỗ trợ & Năng lực (Điều 7)

→ Kỹ năng số, nhận thức về AI, tính toàn vẹn dữ liệu

Hồ sơ đào tạo thôi chưa đủ để chứng minh năng lực.

📌 Vận hành & Nhà cung cấp (Điều 8)

→ Kiểm soát chặt chẽ hơn các quy trình thuê ngoài và làm việc từ xa

Rủi ro của nhà cung cấp giờ đây cũng là rủi ro của bạn.

📌 Hiệu suất & KPI (Điều 9)

→ Các chỉ số phải phù hợp với chiến lược kinh doanh

Các KPI chỉ mang tính hình thức sẽ bị thách thức
📌 Cải tiến (Điều 10)

→ Tư duy dựa trên xu hướng và phòng ngừa

Naveen K

Quality ISO9001

Chất lượng, ISO 9001
(St.)
Kỹ thuật

Mối hàn góc – TÍNH TOÁN MỨC TIÊU THỤ vật tư hàn

134
Mối hàn góc – TÍNH TOÁN MỨC TIÊU THỤ vật tư hàn

Tính toán mức tiêu thụ điện cực hoặc dây hàn phi lê ước tính lượng vật tư hàn tiêu hao cần thiết dựa trên kích thước mối hàn, hiệu quả quy trình và mật độ vật liệu. Điều này giúp lập kế hoạch vật liệu và ước tính chi phí trong chế tạo. Các công thức phổ biến tính đến khối lượng mối hàn, mật độ (thường là 7,85 g / cm³ đối với thép) và hiệu suất lắng đọng khác nhau tùy theo quy trình như SMAW hoặc GMAW.​

Các bước tính toán

Bắt đầu với khối lượng mối hàn phi lê cho kích thước chân bằng nhau: V=0.5×Chân^2×Chiều dài (Chân và Chiều dài theo cùng một đơn vị, ví dụ: mm và m, mang lại cm³). Tính toán trọng lượng kim loại hàn: W=V×7.85/(Hiệu quả×1000) kg, trong đó hiệu suất là số thập phân (ví dụ: 0,60 đối với SMAW). Chia cho trọng lượng điện cực trên một đơn vị hoặc sử dụng tỷ lệ cụ thể của quy trình cho tổng mức tiêu thụ.​

Hiệu quả lắng đọng

  • SMAW: 0,55–0,60

  • GMAW: 0.93–0.95

  • FCAW: 0.85–0.90

  • SAW: 0.98–1.00​

Ví dụ (Chân 10 mm, Chiều dài 10 m)

Thể tích = 500 cm³. Trọng lượng kim loại hàn: SMAW ≈6,54 kg, GMAW ≈4,17 kg, FCAW ≈4,51 kg, SAW ≈3,96 kg. Quy tắc ngón tay cái (kg / m): SMAW ≈0,0065 × Leg².​

Tỷ lệ (kg / m)

Chiều rộng chân đường hàn (mm) SMAW GMAW FCAW SAW
6 0.18 0.13 0.14 0.13 ​
8 0.32 0.25 0.27 0.25 ​
10 0.65 0.42 0.45 0.40 ​
12 0.98 0.62 0.68 0.59 ​
𝙁𝙄𝙇𝙇𝙀𝙏 𝙒𝙀𝙇𝘿 – 𝙀𝙇𝙀𝘾𝙏𝙍𝙊𝘿𝙀 / 𝙒𝙄𝙍𝙀 𝘾𝙊𝙉𝙎𝙐𝙈𝙋𝙏𝙄𝙊𝙉 𝘾𝘼𝙇𝘾𝙐𝙇𝘼𝙏𝙄𝙊𝙉
(Ghi chú đơn giản tại công trường)Nhiều kỹ sư gặp khó khăn trong việc ước tính nhanh lượng tiêu thụ vật liệu hàn tại công trường. Dưới đây là phương pháp từng bước đơn giản, chính xác như cách chúng tôi tính toán trong thực tế 👇━━━━━━━━━━━━━━━━━━━━━

✍️ BƯỚC 1: Thể tích mối hàn góc

Đối với mối hàn góc có cạnh bằng nhau:

V = 0.5 × Chiều dài cạnh² × Chiều dài mối hàn

Trong đó,

• Chiều dài cạnh = kích thước góc (mm)

• Chiều dài = chiều dài mối hàn

━━━━━━━━━━━━━━━━━━━━━

✍️ BƯỚC 2: Trọng lượng kim loại mối hàn

W = (Thể tích × Mật độ) / Hiệu suất

Trong đó,

• Mật độ thép = 7,85 g/cm³
• Hiệu suất hàn phụ thuộc vào quy trình

Hiệu suất hàn:

• SMAW → 0,55 – 0,60
• GMAW → 0,93 – 0,95
• FCAW → ​​0,85 – 0,90
• SAW → 0,98 – 1,00

━━━━━━━━━━━━━━━━━━━━━

🧮 Ví dụ tính toán

Kích thước chân mối hàn = 10 mm
Chiều dài mối hàn = 10 m

Thể tích = 0,5 × 10² × 10
Thể tích = 500 cm³

Trọng lượng kim loại hàn:

• SMAW ≈ 6,54 kg
• GMAW ≈ 4,17 kg
• FCAW ≈ 4,51 kg
• SAW ≈ 3,96 kg

━━━━━━━━━━━━━━━━━━━━━
📊 Lượng tiêu thụ kim loại hàn (kg/mét)

6 mm → 0,18 | 0,13 | 0,14 | 0,13
8 mm → 0,32 | 0,25 | 0,27 | 0,25
10 mm → 0,65 | 0,42 | 0,45 | 0,40
12 mm → 0,98 | 0,62 | 0,68 | 0,59

━━━━━━━━━━━━━━━━━━━━━
⚡ Quy tắc nhanh (kg/m)

• SMAW ≈ 0,0065 × Leg²
• GMAW ≈ 0,0042 × Leg²
• FCAW ≈ 0,0048 × Leg²
• SAW ≈ 0,0041 × Chân²

━━━━━━━━━━━━━━━━━━━━━
✅ Những quy tắc đơn giản này rất hữu ích cho:
✔ Ước tính chi phí
✔ Lập kế hoạch vật liệu
✔ Kiểm tra nhanh tại công trường

Nếu bạn thấy hữu ích, hãy lưu lại và chia sẻ với đội ngũ hàn của bạn 👨‍🏭👩‍🏭


#FilletWeld #WeldingEngineering #WeldCalculation #WeldMetalConsumption #WeldingEstimator #FabricationEngineering #StructuralFabrication #WeldingInspection #SMAW #GMAW #FCAW #SAW #WeldCosting #SiteEngineering #MechanicalEngineering #QualityControl #ManufacturingEngineering #SteelFabrication #EngineeringNotes

Hàn góc, Kỹ thuật hàn, Tính toán hàn, Tiêu thụ kim loại hàn, Ước tính hàn, Kỹ thuật chế tạo, Chế tạo kết cấu, Kiểm tra hàn, SMAW, GMAW, FCAW, SAW, Chi phí hàn, Kỹ thuật công trường, Kỹ thuật cơ khí, Kiểm soát chất lượng, Kỹ thuật sản xuất, Chế tạo thép, Ghi chú kỹ thuật

Video chi tiết về tính Vật tư Hàn: https://lnkd.in/gq4w-Zvd

Bài viết chi tiết: https://lnkd.in/eegSj_U8

Tải xuống bảng tính vật tư hàn excel từ liên kết bên dưới

https://lnkd.in/gy6Cqr6A

𝙎𝙞𝙣𝙜𝙡𝙚 𝘽𝙚𝙫𝙚𝙡 𝙂𝙧𝙤𝙤𝙫𝙚 𝘽𝙪𝙩𝙩 𝙒𝙚𝙡𝙙 𝙅𝙤𝙞𝙣𝙩 –𝙒𝙚𝙡𝙙 𝙈𝙚𝙩𝙖𝙡 𝘾𝙤𝙣𝙨𝙪𝙢𝙥𝙩𝙞𝙤𝙣 (𝙄𝙙𝙚𝙖𝙡 𝙎𝙞𝙩𝙪𝙖𝙩𝙞𝙤𝙣)

🔹 𝙅𝙤𝙞𝙣𝙩 𝘿𝙚𝙩𝙖𝙞𝙡𝙨 (Thông số)
• Độ dày tấm (T) = 10 mm
• Mặt chân mối hàn (F) = 3 mm
• Bán kính chân mối hàn / hệ số khe hở (R) = 2 mm
• Góc rãnh (θ) = 60°
• Chiều dài mối hàn (L) = 1 mét (100 cm)

⸻

🔹 Thông số hàn (Thông số)
A = (R × T) + (T − F)² × tan(θ / 2)

A = (2 × 10) + (10 − 3)² × tan(30°)

➡️ A ≈ 48,27 mm² ≈ 0,48 cm²

⸻

🔹 Công suất hàn trung bình (W)

W = A × ρ × L × (1 / η)

• Mật độ thép (ρ) = 7,8 g/cm³

• Hiệu suất lắng đọng (η – SMAW) = 0,55

➡️ W ≈ 680,7 g/mét

⸻

🔹 Lượng kim loại hàn dư (20%)

➡️ Lượng kim loại hàn cuối cùng ≈ 0,82 kg/mét

📌 Đây là tính toán lý tưởng. Luôn luôn cộng thêm dự phòng tại công trường.

⸻

🔹 Hệ số ma sát điện môi – kg / Meter (Điển hình/Thực tế)

• Hàn que (SMAW): η = 0.55–0.60 | 0.80-0.90 |

• Hàn MIG (GMAW): η = 0.93–0.95 |0.55-0.65 |

• Hàn FCAW: η = 0.85–0.90 |0.65-0.75 |
• CƯA: η = 0,98–1,00 |0,50-0,60|
• GTAW (TIG): η = ~1,0 |0,45-0,55|

(Giá trị phụ thuộc vào kích thước rãnh, góc và cốt thép)

⸻

🔹 Lưu ý nhanh

✔️ Thích hợp cho mục đích ước tính và tính toán tại xưởng
✔️ Tính toán lý tưởng – mức tiêu thụ thực tế có thể thay đổi do:
• Tình trạng lắp ráp
• Vị trí hàn
• Hàn quá mức
• Kỹ năng thợ hàn

⚡ Quy tắc nhanh (Rất hữu ích tại công trường)

✔️ Hàn que tiêu thụ nhiều điện cực hơn do hao hụt thuốc hàn
✔️ Hàn MIG / SAW = lượng kg/mét thấp hơn cho cùng một mối hàn
✔️ Mối hàn rãnh ≈ 3–4 lần mức tiêu thụ mối hàn góc
✔️ Cộng thêm 20–25% cho cốt thép & Hàn quá mức
✔️ Luôn thêm 5-10% dự phòng cho việc thi công


#WeldingEngineering #WeldMetalConsumption #WeldingCalculations #GrooveWeld
#ButtWeld #SingleBevelGroove #SMAW #GMAW #FCAW #SAW
#FabricationEngineering #WeldingInspection #ShopFloorEngineering
#SteelFabrication #PracticalEngineering #EngineeringExplained

Kỹ thuật hàn, Tiêu thụ kim loại hàn, Tính toán hàn, Hàn rãnh, Hàn đối đầu, Hàn rãnh vát đơn, SMAW, GMAW, FCAW, SAW, Kỹ thuật chế tạo, Kiểm tra hàn, Kỹ thuật xưởng, Chế tạo thép, Kỹ thuật thực tiễn, Giải thích kỹ thuật



Calculate fillet weld electrode & wire consumption https://lnkd.in/gVZ6x7w7

#Welding #FilletWeld #WeldingEngineering #WeldingCalculation #WeldingEstimator #SMAW #MIGWelding #FCAW #SAW #MechanicalEngineering #Fabrication #WeldFabWorld #EngineeringEducation #WeldingTips

Hàn, Hàn góc, Kỹ thuật hàn, Tính toán hàn, Ước tính hàn, SMAW, Hàn MIG, FCAW, SAW, Kỹ thuật cơ khí, Chế tạo, Thế giới Chế tạo Hàn, Giáo dục kỹ thuật, Mẹo hàn

(St.)
Kỹ thuật

Tại sao gioăng lại quan trọng?

122

Miếng đệm

Miếng đệm là seal cơ khí lấp đầy các khoảng trống giữa các bề mặt giao phối để tránh rò rỉ, thường bị nén trong động cơ, đường ống hoặc máy móc. Chúng phù hợp với các bất thường bề mặt và duy trì niêm phong trong các điều kiện khác nhau như nhiệt độ và áp suất. Các vật liệu phổ biến bao gồm cao su, than chì và vật liệu tổng hợp, với các phương pháp sản xuất như cắt từ tấm hoặc đúc.​

Các loại phổ biến

Miếng đệm tấm được đục lỗ từ vật liệu phẳng để sử dụng nhanh chóng, tiết kiệm chi phí trong các ứng dụng áp suất thấp. Các miếng đệm mặt bích phù hợp giữa các đoạn ống để tiếp xúc bề mặt cao hơn, trong khi các miếng đệm quấn xoắn ốc kết hợp kim loại và chất độn cho môi trường áp suất cao. Vòng chữ O, một loại phụ của miếng đệm, cung cấp các vòng đệm tròn trong các thiết lập động hoặc tĩnh.​

Các ứng dụng chính

Miếng đệm bịt kín mặt bích ống chống rò rỉ chất lỏng hoặc khí trong đường ống công nghiệp. Động cơ ô tô sử dụng chúng cho các khớp nối đầu và ống xả để chịu được nhiệt và rung. Chúng cũng xuất hiện trong chế biến thực phẩm để vệ sinh và trong HVAC để bảo vệ các rào cản kín.​

Các yếu tố lựa chọn

Chọn dựa trên áp suất, nhiệt độ, tiếp xúc với hóa chất và độ hoàn thiện bề mặt — phi kim loại cho điều kiện nhẹ, kim loại cho điều kiện khắc nghiệt. Vật liệu thích hợp ngăn ngừa các hỏng hóc có thể dẫn đến các vấn đề an toàn hoặc thời gian ngừng hoạt động tốn kém. Khả năng tương thích thử nghiệm đảm bảo tuổi thọ.​

Tại sao gioăng lại quan trọng? 🔥

Gioăng là vật liệu làm kín được đặt giữa hai bề mặt tiếp xúc—thường là mặt bích—để tạo ra một lớp niêm phong tĩnh kín áp suất, chống rò rỉ.

Chúng là những bộ phận quan trọng trong đường ống, bình chịu áp lực, bộ trao đổi nhiệt, nồi hơi và các cụm cơ khí.

✅ Chức năng chính của gioăng

Ngăn ngừa rò rỉ chất lỏng hoặc khí
Duy trì độ kín khít
Bù đắp cho các bất thường trên bề mặt
Hấp thụ rung động và biến dạng nhiệt
Giảm tiếp xúc kim loại với kim loại và mài mòn

🧩 Yêu cầu chất lượng của một gioăng tốt

Độ đàn hồi – Chịu được rung động, mỏi và chu kỳ nhiệt
Khả năng chống ăn mòn – Tương thích với chất lỏng trong quá trình
Khả năng chống biến dạng dẻo – Duy trì tính toàn vẹn ở nhiệt độ cao
Khả năng nén – Đảm bảo độ kín hiệu quả dưới tải trọng bu lông
Khả năng chống thấm – Ngăn chặn sự xâm nhập của chất lỏng

🏷️ Các loại gioăng

🔹 Gioăng phi kim loại
Vật liệu: Cao su, PTFE, Than chì, CNAF

Tiêu chuẩn: ASME B16.21

Đặc điểm:
Tiết kiệm và mềm
Thích hợp cho áp suất và nhiệt độ thấp
Than chì có thể sử dụng đến ~500 °C
🔹 Gioăng kim loại (RTJ)
Vật liệu: Sắt mềm, Thép carbon, Monel, Hợp kim siêu bền
Tiêu chuẩn: ASME B16.20

Đặc điểm:
Khả năng chịu áp suất và nhiệt độ cao
Yêu cầu tải trọng bu lông cao
Cực kỳ bền chắc (lên đến ~1200 °C)
🔹 Gioăng composite (bán kim loại)
Cấu tạo: Lõi kim loại + chất độn mềm

Tiêu chuẩn: ASME / BS

Đặc điểm:
Phạm vi áp suất-nhiệt độ rộng
Khả năng phục hồi và độ tin cậy làm kín tốt
🔩 Các loại gioăng composite thông dụng
🔸 Gioăng xoắn ốc
Lõi kim loại với chất độn graphite/PTFE
Vòng trong và vòng ngoài
Tuyệt vời cho rung động và chu kỳ nhiệt
Được sử dụng rộng rãi trong đường ống xử lý và bình áp lực
Tiêu chuẩn: BS 3381
🔸 Gioăng bọc kim loại
Chất độn mềm được bao bọc trong lớp vỏ kim loại mỏng
Khả năng chịu nhiệt tốt
Khả năng chịu áp suất vừa phải
Được sử dụng trong bộ trao đổi nhiệt và nồi hơi
🔸 Gioăng Camprofile
Lõi kim loại lượn sóng với lớp phủ mềm
Hiệu suất làm kín cao
Có thể tái sử dụng
Lý tưởng cho các dịch vụ áp suất và nhiệt độ khắc nghiệt
📌 Lựa chọn gioăng Tiêu chí
Định mức nhiệt độ
Định mức áp suất
Loại chất lỏng (ăn mòn / hydrocarbon / hơi nước)
Khả năng chống rung
Tính sẵn có & chi phí
Tuổi thọ dự kiến
⚠️ Việc lựa chọn gioăng không phù hợp có thể dẫn đến rò rỉ, ngừng hoạt động nhà máy hoặc các nguy cơ an toàn nghiêm trọng.

🏭 Ứng dụng phổ biến
Bộ trao đổi nhiệt
Lò hơi
Bình áp lực
Đường ống dẫn dầu khí
Đường ống dẫn nước

🔍 Kết luận:

Gioăng có vẻ đơn giản, nhưng chúng đóng vai trò quan trọng trong sự an toàn, độ tin cậy và hiệu quả hoạt động của các hệ thống công nghiệp.

===

Govind Tiwari, PhD, CQP FCQI
#Engineering #Gaskets #MechanicalEngineering #OilAndGas #ProcessEngineering #PressureVessels #QualityEngineering #ReliabilityEngineering

Kỹ thuật, Gioăng, Kỹ thuật Cơ khí, Dầu khí, Kỹ thuật Quy trình, Bình áp lực, Kỹ thuật Chất lượng, Kỹ thuật Độ tin cậy

(St.)
Kỹ thuật

Giám sát khí trong không gian hạn chế

119

Giám sát khí trong không gian hạn chế

Giám sát khí trong không gian hạn chế phát hiện các môi trường nguy hiểm như thiếu oxy, hơi dễ cháy và khí độc để ngăn ngừa tai nạn trong quá trình nhập cảnh. OSHA yêu cầu kiểm tra trước khi nhập cảnh với các thiết bị đọc trực tiếp đã được hiệu chuẩn đối với oxy, chất dễ cháy và chất độc hại, cùng với việc giám sát liên tục bên trong. Các mối nguy hiểm phổ biến bao gồm oxy thấp (dưới 19,5%), hydro sunfua, carbon monoxide và mêtan, có thể thay thế không khí hoặc phát nổ.​

Các mối nguy hiểm chính

Nồng độ oxy phải duy trì trong khoảng từ 19,5% đến 23,5%; dưới mức này gây ra suy giảm nhanh chóng, trong khi nhiên liệu dư thừa sẽ cháy. Các khí dễ cháy như mêtan nên duy trì dưới giới hạn nổ dưới (LEL) để tránh nguy cơ bắt lửa. Các khí độc như H2S (trên 10 ppm) hoặc CO (trên 35 ppm) yêu cầu báo động ngay lập tức.​

Các loại máy dò

Máy dò đa khí giám sát oxy, LEL, CO và H2S đồng thời, thường với máy bơm để lấy mẫu từ xa. Các đơn vị khí nhắm mục tiêu các chi tiết cụ thể như O2, trong khi cảm biến sử dụng phương pháp điện hóa, hạt xúc tác hoặc hồng ngoại. Các mô hình di động với máy bơm bên trong phù hợp với việc kiểm tra trước khi vào ở những khu vực thông gió kém.​

Yêu cầu của OSHA

Kiểm tra môi trường trước khi vào bằng các thiết bị đã hiệu chuẩn, sau đó thông gió nếu nguy hiểm và kiểm tra lại. Không được vào cho đến khi an toàn; Cung cấp thông gió cưỡng bức liên tục từ các nguồn sạch trong quá trình sử dụng. Đào tạo công nhân về thiết bị và duy trì hồ sơ, mặc dù không bắt buộc nghiêm ngặt.​

Các phương pháp tốt nhất

Hiệu chỉnh máy dò hàng ngày và kiểm tra va đập trước khi sử dụng để đảm bảo độ chính xác. Tiến hành giám sát trước khi nhập cảnh và liên tục, không bao giờ chỉ dựa vào hệ thống thông gió. Sử dụng các thiết bị đa khí hiện đại với báo động thời gian thực và tích hợp đào tạo cho các giao thức cứu hộ.​

Giám sát khí trong không gian hạn chế Tập trung vào Oxy (O²), Khí dễ cháy (LEL), Carbon Monoxide (CO) và Hydrogen

Sulfide (H₂S), yêu cầu mức độ như 19,5% – 23,5% O₂, dưới 10% LEL, <35 ppm CO và <10 ppm H₂S để vào an toàn, với việc giám sát liên tục là rất quan trọng khi điều kiện thay đổi; việc sơ tán ngay lập tức sẽ diễn ra nếu mức độ vượt quá giới hạn, vì các khí này gây ra nguy cơ ngạt thở, cháy nổ và độc hại.

☆Các loại khí chính & Chỉ số an toàn (Hướng dẫn của OSHA/HSE)::-

Oxy (O²):

● Bình thường: -20,9%.

● Phạm vi an toàn: 19,5% đến 23,5%.

● Nguy hiểm: Dưới 19,5% (nguy cơ ngạt thở), Trên 23,5% (nguy cơ cháy).

● Triệu chứng: Suy giảm khả năng phối hợp, khả năng phán đoán kém (nồng độ O2 thấp); nguy cơ cháy cực cao (nồng độ O2 cao).

☆ Khí dễ cháy (LEL – Giới hạn nổ dưới):

● An toàn: Dưới 10% LEL (ví dụ: metan, propan).

● Nguy hiểm: 10% LEL trở lên (nguy cơ nổ).

● Kiểm tra: Phát hiện các khí như metan,
butan, hơi xăng.

☆ Hydro sunfua (H2S):-

● An toàn: <10 ppm (phần triệu).

● Nguy hiểm: >10 ppm (rất độc, mùi trứng thối biến mất ở nồng độ cao).

☆ Khí cacbonic (CO)::-

● An toàn: <35 ppm (hoặc <50 ppm TWA, kiểm tra quy định địa phương).

● Nguy hiểm: >25 ppm (hoặc 50 ppm để sơ tán ngay lập tức).

● Triệu chứng: Nhức đầu, chóng mặt, buồn nôn;

có thể tăng nhanh.

☆ Bốn mối nguy hiểm chính của khí:-

● Thiếu/thừa oxy: Nguyên nhân gây tử vong phổ biến nhất; thiếu O2 (bị thay thế bởi các khí khác) hoặc quá nhiều (gây cháy).

● Khí dễ cháy: Có thể bốc cháy do tia lửa/nhiệt.

● Khí độc: H₂S và CO là những ví dụ điển hình, gây ngộ độc cho người lao động.

●Carbon Dioxide (CO2): Thường được tạo ra
trong quá trình phân hủy/hô hấp, cũng có thể
thay thế oxy.

■ Quy trình Kiểm tra & Giám sát

1. Kiểm tra theo thứ tự: Luôn kiểm tra LEL, sau đó là O2, rồi CO, rồi H₂S (thứ tự có thể thay đổi một chút, nhưng đây là thứ tự phổ biến).

2. Kiểm tra tất cả các mức: Kiểm tra các điểm cao, trung bình và thấp trong không gian vì khí phân tầng.

3. Giám sát liên tục: Giám sát trong toàn bộ khu vực làm việc, vì nồng độ có thể thay đổi.

4. Thông gió: Sử dụng hệ thống thông gió cưỡng bức bằng không khí tươi và kiểm tra lại sau khi thông gió.

5. Sơ tán ngay lập tức: Nếu bất kỳ chỉ số nào vượt quá phạm vi an toàn, mọi người phải rời khỏi khu vực.


#SAFETY #SAFETYWORK #HSE #OSHA
#DANGER #SAFE #HAZARDS

AN TOÀN, AN TOÀN LAO ĐỘNG, HSE, OSHA, NGUY HIỂM, AN TOÀN, MỐI NGUY HIỂM

(St.)
Kỹ thuật

ASEM VIII-Div1: UG-37: Gia cố cần thiết cho lỗ mở trên vỏ và đầu được tạo hình

107

ASEM VIII-Div1: UG-37: Cần gia cố để mở trong vỏ và đầu hình thành

ASME Phần VIII Div. 1, đoạn UG-37 quy định các yêu cầu gia cố đối với các lỗ hở trong vỏ bình chịu áp lực và đầu được hình thành để bù đắp cho vật liệu bị loại bỏ, đảm bảo tính toàn vẹn của cấu trúc dưới áp lực. Diện tích gia cố cần thiết bằng hoặc vượt quá diện tích được lấy ra khỏi vỏ hoặc đầu.​

Công thức diện tích yêu cầu

Phương trình lõi tính diện tích cốt thép tối thiểu như A=d⋅tr⋅F+2tn⋅tr⋅F(1−fr1), trong đó d là đường kính mở hoàn thành trong mặt phẳng hệ số ăn mòn, tr là độ dày vỏ yêu cầu, F là hệ số hiệu chỉnh ứng suất (thường là 1.0 đối với nozzle xuyên tâm), tn là độ dày của Nozzle, và fr1 là tỷ lệ ứng suất cho phép giữa Nozzle trên vỏ. Đối với Nozzle lắp đặt, fr1=1, đơn giản hóa thành A=d⋅tr⋅F; Đặt trong vòi phun tín dụng chèn vật liệu Nozzle thông qua fr1<1. Áp suất bên ngoài sử dụng một nửa diện tích này trên UG-37 (d) (1).​

Khu vực gia cố có sẵn

Gia cố đến từ độ dày vỏ dư thừa (A1 = lớn hơn của hai công thức phân rã trong giới hạn), thành Nozzle (A2), hình chiếu Nozzle bên trong (A3) và mối hàn / miếng gia cố (A41-A43, A5), tất cả đều bị giới hạn bởi độ bền vật liệu và khoảng cách phân rã trên mỗi UG-40. Tổng diện tích khả dụng phải đạt hoặc vượt quá A, với các khoản tín dụng chỉ nằm trong giới hạn song song và phân rã (ví dụ: phân rã 2,5 tấn hoặc 2,5 tấn). Vỏ dư thừa sử dụng hiệu suất khớp E1; liền mạch giả định E1 = 1.​

Giới hạn và ngoại lệ chính

Không cần gia cố cho các lỗ nhỏ (ví dụ: đường kính ≤2 inch trong vỏ/đầu mỏng trên UG-36). Giới hạn trên mỗi UG-40: song song với thành bồn bằng đường kính d cộng với thành vòi phun, phân rã vuông góc tối thiểu là 2,5tn, hoặc 2,5te. Các lỗ mở trong đầu sử dụng tr đặc biệt nếu nằm trong 80% ID vỏ.​

ASEM VIII-Div1: UG-37: Gia cố cần thiết cho lỗ mở trên vỏ và đầu được tạo hình
Độ dày của vòi phun và phần gia cố cần được xác minh dựa trên ASME VIII-Div1. Trong bài đăng này, phép tính được đơn giản hóa dựa trên một ví dụ.

Bước #1: Tính toán độ dày tối thiểu cần thiết cho bình áp lực và diện tích khả dụng
Bước #2: Tính toán độ dày tối thiểu cần thiết cho vòi phun và diện tích khả dụng
Bước #3: Tính toán tổng diện tích khả dụng
Bước #4: Tính toán diện tích gia cố cần thiết
Bước #5: thử tùy chọn khác bằng cách giảm chiều dài của miếng đệm gia cố.


ASME VIII-Div1 Opening MRT

PowerPoint Presentation
(2) Post | LinkedIn
(St.)
0904457667
