DR so với CR so với RT

DR (Chụp X quang kỹ thuật số), CR (Chụp X quang vi tính) và RT (Kiểm tra X quang) là các phương pháp chụp X-quang có liên quan nhưng khác biệt được sử dụng trong các ứng dụng y tế và công nghiệp.

DR (Chụp X quang kỹ thuật số) sử dụng máy dò màn hình phẳng chuyển đổi trực tiếp tia X thành hình ảnh kỹ thuật số trong thời gian thực, mang lại khả năng thu nhận hình ảnh nhanh hơn (trong vòng vài giây), hiệu quả liều lượng cao hơn và cải thiện quy trình làm việc vì nó không yêu cầu băng cassette hoặc các bước quét bổ sung. Bảng DR có thể di động và cho phép xử lý và xem xét hình ảnh gần như ngay lập tức, giảm thời gian chờ đợi của bệnh nhân và chi phí cho mỗi hình ảnh.
CR (Chụp X quang vi tính) sử dụng băng cassette với các tấm hình ảnh phốt pho lưu trữ hình ảnh tia X, sau đó phải được quét bằng một đầu đọc riêng biệt để chuyển đổi sang định dạng kỹ thuật số. Quá trình này chậm hơn DR, yêu cầu xử lý và quét băng cassette mất nhiều thời gian hơn (khoảng 90 giây) và kém hiệu quả hơn về liều, cần liều bức xạ cao hơn để có chất lượng hình ảnh tương đương. CR ban đầu ít tốn kém hơn nhưng có chi phí bảo trì cao hơn và kém hiệu quả hơn đối với hình ảnh thông lượng cao.
RT (Radiographic Testing) là một thuật ngữ rộng hơn đề cập đến kỹ thuật sử dụng tia X hoặc tia gamma để kiểm tra vật liệu và thành phần để tìm các khuyết tật bên trong (thường được sử dụng trong thử nghiệm không phá hủy trong các ngành công nghiệp). RT có thể sử dụng công nghệ CR hoặc DR để chụp ảnh để kiểm tra. Đây là một phương pháp chứ không phải là một công nghệ cụ thể như CR hoặc DR. RT bao gồm cả phương pháp chụp X quang phim kỹ thuật số và truyền thống [kiến thức chung].

Tóm lại:

Tính năng	DR (Chụp X quang kỹ thuật số)	CR (Chụp X quang vi tính)	RT (Kiểm tra X quang)
Chụp ảnh	Kỹ thuật số trực tiếp từ máy dò màn hình phẳng	Kỹ thuật số thông qua các tấm hình ảnh phốt pho được quét	Kỹ thuật sử dụng tia X/gamma để xét nghiệm
Tốc độ	Hình ảnh nhanh, thời gian thực (trong vòng vài giây)	Chậm hơn, yêu cầu quét băng cassette (~90 giây)	Khác nhau; có thể sử dụng DR hoặc CR
Hiệu quả liều lượng	Cao (tốt hơn CR 2-3 lần)	Thấp hơn, yêu cầu liều cao hơn	Phụ thuộc vào công nghệ được sử dụng (DR hoặc CR)
Quy trình làm việc	Sắp xếp hợp lý, không cần xử lý băng cassette	Tốn nhiều công sức hơn do xử lý băng cassette	Phụ thuộc vào phương pháp chẩn đoán hình ảnh
Chi phí ban đầu	Trên	Hạ	Không phải là một hệ thống, mà là một phương pháp – chi phí khác nhau
Ứng dụng	Chẩn đoán hình ảnh y tế, kiểm tra thông lượng cao	Thay thế hình ảnh y tế cho phim	Thử nghiệm không phá hủy công nghiệp

Do đó, DR và CR là các loại công nghệ chụp X quang kỹ thuật số khác nhau chủ yếu về loại máy dò và quy trình làm việc, trong khi RT là phương pháp ứng dụng có thể sử dụng những hình ảnh này hoặc hình ảnh truyền thống để kiểm tra vật liệu và bộ phận để tìm khuyết tật

Trabelsi Mohamed Ali

DR so với CR so với RT – Hiểu sự khác biệt trong Kiểm tra Chụp X-quang 🩻

Trong lĩnh vực kiểm tra mối hàn, kiểm tra chụp X-quang (RT) đã phát triển vượt bậc — từ phim truyền thống sang hệ thống hoàn toàn kỹ thuật số. Mỗi phương pháp đều phục vụ cùng một mục tiêu: phát hiện các bất liên tục bên trong, nhưng chúng khác nhau về công nghệ, tốc độ và hiệu quả.

🔹 RT (Chụp X-quang Thông thường)
• Sử dụng phim tia X hoặc tia gamma để tạo ra hình ảnh.
• Cung cấp độ phân giải chất lượng cao, nhưng yêu cầu xử lý phim bằng phương pháp hóa học.
• Hạn chế: Chậm, thân thiện với môi trường và khó bảo quản phim.

🔹 CR (Chụp X-quang Điện toán)
• Sử dụng tấm tạo ảnh phốt pho (IP) thay vì phim truyền thống.
• Hình ảnh được đọc kỹ thuật số bằng máy quét laser.

• Ưu điểm: Nhanh hơn RT, tấm phim có thể tái sử dụng, quy trình làm việc tốt hơn.
• Hạn chế: Độ phân giải thấp hơn DR, cần bước quét.

🔹 DR (Chụp X-quang Kỹ thuật số)
• Chụp ảnh hoàn toàn kỹ thuật số bằng đầu dò phẳng (FPD) hoặc cảm biến CMOS.
• Kết quả tức thì, dễ dàng cải thiện hình ảnh và lưu trữ đám mây.
• Ưu điểm: Năng suất cao nhất, báo cáo ngay lập tức, giảm thời gian phơi sáng.
• Hạn chế: Chi phí ban đầu cao, cần người vận hành được đào tạo.

💡 Việc lựa chọn kỹ thuật phù hợp phụ thuộc vào phạm vi kiểm tra, chi phí và thời gian xử lý của bạn — nhưng các phương pháp kỹ thuật số (CR & DR) đang nhanh chóng trở thành tiêu chuẩn mới cho các hoạt động QA/QC hiện đại.

#NDT #Radiography #DR #CR #RT
#Inspection #Quality #OilAndGas #Integrity
#WeldingInspection #QCProtectsTheFuture

NDT, Chụp X-quang, DR, CR, RT, Kiểm định, Chất lượng, Dầu khí, Tính toàn vẹn, Kiểm định Hàn, QC Bảo vệ Tương lai

(St.)

Kỹ thuật

Tuổi thọ của Tài sản Công nghiệp: Dòng thời gian của Cơ chế Hư hỏng API 571

04/11/2025 14:43 62

Tuổi thọ của tài sản công nghiệp: Dòng thời gian của cơ chế hư hỏng API 571

API 571, có tên chính thức là “Cơ chế hư hỏng ảnh hưởng đến thiết bị cố định trong ngành lọc dầu”, là một thực hành được khuyến nghị toàn diện do Viện Dầu khí Hoa Kỳ (API) phát triển, mô tả gần 70 cơ chế hư hỏng có thể ảnh hưởng đến tài sản công nghiệp, đặc biệt là thiết bị lọc dầu và hóa dầu. Các cơ chế hư hỏng này bao gồm các loại ăn mòn, nứt, hư hỏng do nhiệt, hỏng hóc cơ học và luyện kim, xói mòn, giòn, mỏi và nứt do môi trường hỗ trợ, trong số những người khác. Tiêu chuẩn cũng phân loại cơ chế sát thương thành các nhóm như:

Cơ chế hỏng hóc cơ học hoặc luyện kim (ví dụ: gãy giòn, rão, đứt gãy ứng suất)
Mất độ dày đồng đều hoặc cục bộ (các loại ăn mòn khác nhau như ăn mòn khí quyển, axit, vi sinh gây ra)
Ăn mòn ở nhiệt độ cao (ví dụ: oxy hóa, sunfua hóa)
Nứt do môi trường hỗ trợ (ví dụ: nứt do ăn mòn do ứng suất, giòn hydro)
Các cơ chế khác như tấn công hydro ở nhiệt độ cao (HTHA) và hydrid titan

API 571 cung cấp mô tả chi tiết về từng cơ chế hư hỏng, bao gồm các vật liệu nhạy cảm, các yếu tố ảnh hưởng nghiêm trọng, thiết bị bị ảnh hưởng điển hình, hình thức / hình thái của hư hỏng và các biện pháp phòng ngừa hoặc giảm thiểu được khuyến nghị. Hiểu các cơ chế này là điều cần thiết để thiết lập các chương trình kiểm tra hiệu quả, đánh giá tuổi thọ còn lại của tài sản, hỗ trợ các chiến lược kiểm tra dựa trên rủi ro (RBI) và đảm bảo tuổi thọ và tính toàn vẹn của tài sản công nghiệp.

Do đó, “tuổi thọ” của tài sản công nghiệp trong bối cảnh API 571 bị ảnh hưởng bởi tác động tích lũy của các cơ chế thiệt hại này theo thời gian, với tiêu chuẩn đóng vai trò như một hướng dẫn để xác định, đánh giá, ngăn ngừa và giảm thiểu thiệt hại để tối đa hóa tuổi thọ tài sản và duy trì hoạt động an toàn.

Mohammed Siraj

Tài liệu trực quan giúp hiểu API 571

‘Tuổi thọ của Tài sản Công nghiệp: Dòng thời gian của Cơ chế Hư hỏng API 571.

trong nhiều điều kiện vận hành khác nhau. Cần thiết cho bất kỳ ai trong lĩnh vực quản lý tài sản muốn chủ động ngăn ngừa hư hỏng.

#AssetIntegrity #API571 #DamageMechanisms #IndustrialAssets #Maintenance“

Tính Toàn vẹn Tài sản, API 571, Cơ chế Hư hỏng, Tài sản Công nghiệp, Bảo trì

(St.)

Kỹ thuật

Các Phương pháp Kiểm tra MPI Mối hàn Khác nhau

04/11/2025 14:07 144

Các phương pháp kiểm tra mối hàn khác nhau của MPI

Kiểm tra hạt từ tính (MPI) của mối hàn thường bao gồm một số phương pháp để cảm ứng và phát hiện từ trường bị nhiễu bởi sự gián đoạn như vết nứt hoặc sai sót. Dưới đây là các phương pháp chính:

Phương pháp ách AC / DC: Đây là phương pháp phổ biến nhất để kiểm tra mối hàn. Một ách điện từ cầm tay từ hóa khu vực mối hàn bằng cách sử dụng dòng điện xoay chiều (AC) hoặc dòng điện một chiều (DC). AC chủ yếu được sử dụng để kiểm tra bề mặt, trong khi DC có thể tìm thấy các lỗ hổng dưới bề mặt. Hướng từ trường cần được áp dụng theo hai hướng ở 90 ° để phát hiện các khuyết tật bất kể hướng của chúng.
Phương pháp từ hóa dư: Phương pháp này sử dụng từ hóa hiện có trong vật liệu. Các hạt từ tính được áp dụng sau khi từ hóa, cho phép kiểm tra di động và hiện trường mà không cần dòng điện từ hóa liên tục.
Dòng điện từ qua vật liệu: Một dòng điện được truyền trực tiếp qua các thành phần sắt từ, tạo ra từ trường bên trong. Bất kỳ sự gián đoạn nào cũng gây ra rò rỉ từ thông ở bề mặt thu hút các hạt từ tính.
Hạt huỳnh quang và từ tính khô: Các hạt sắt có thể được áp dụng khô hoặc lơ lửng trong chất lỏng gọi là mực từ. Các hạt huỳnh quang được sử dụng dưới ánh sáng UV giúp tăng cường độ nhạy phát hiện.
Phương pháp từ trường xoay hoặc quay: Kỹ thuật tiên tiến này tạo ra từ trường quay để phát hiện các vết nứt theo bất kỳ hướng nào, cải thiện phạm vi kiểm tra toàn diện.

MPI vượt trội trong việc phát hiện các khuyết tật vỡ bề mặt hoặc gần bề mặt như vết nứt, thiếu nhiệt hạch, vòng nguội và lỗ rỗng trong vật liệu hàn sắt từ. Tuy nhiên, nó không thể phát hiện các lỗ hổng nhúng sâu hoặc kiểm tra các vật liệu không sắt từ như nhôm hoặc thép không gỉ austenit. Các kỹ thuật viên được chứng nhận thường thực hiện MPI do kỹ năng thủ tục cần thiết.

Các phương pháp này cung cấp các tùy chọn linh hoạt để kiểm tra mối hàn đáng tin cậy bằng cách sử dụng kỹ thuật kiểm tra hạt từ tính.

Harminder Kumar Khatri [WELD MASTER]

Các Phương pháp Kiểm tra MPI Mối hàn Khác nhau

Trong kiểm tra hàn, Kiểm tra Hạt Từ (MPI) đóng vai trò quan trọng trong việc phát hiện các khuyết tật bề mặt và các khuyết tật nhỏ dưới bề mặt trong vật liệu sắt từ. Đây là một trong những kỹ thuật Kiểm tra Không Phá hủy (NDT) được sử dụng rộng rãi nhất để đảm bảo chất lượng mối hàn và tính toàn vẹn cấu trúc trong nhiều ngành công nghiệp.

Các Khuyết tật Hàn Thường gặp được Phát hiện:
Nứt, không ngấu (bề mặt), cắt lõm, lỗ rỗ, nứt hố, nứt vùng HAZ.

Từ hóa theo hai hướng (cách nhau 90°) để bao phủ hoàn toàn.

Đảm bảo bề mặt sạch và khô trước khi kiểm tra.

Phương pháp ướt huỳnh quang cho độ nhạy cao nhất.

#WeldingTrainer #MagneticParticleInspection #WeldTesting #NDT #WeldingInspection #WeldingQuality #NonDestructiveTesting #WeldingEngineer #Eurotech #OnestopWeldingSolutions #WeldingTrainer #QualityAssurance #ISO9712 #WeldingTechnology

Đào tạo hàn, Kiểm tra hạt từ, Kiểm tra hàn, NDT, Kiểm tra hàn, Chất lượng hàn, Kiểm tra không phá hủy, Kỹ sư hàn, Eurotech, Giải pháp hàn Onestop, Đào tạo hàn, Đảm bảo chất lượng, ISO 9712, Công nghệ hàn

(St.)

Kỹ thuật

Kiểm tra Thủy tĩnh là một bước quan trọng để đảm bảo tính toàn vẹn của đường ống

04/11/2025 13:24 68

Thử nghiệm thủy tĩnh là một bước quan trọng trong việc đảm bảo tính toàn vẹn của đường ống

Thử nghiệm thủy tĩnh là một quy trình cần thiết để xác minh tính toàn vẹn và an toàn của hệ thống đường ống, đảm bảo chúng có thể chịu được áp suất vận hành mà không bị rò rỉ, biến dạng hoặc hỏng hóc. Nó liên quan đến việc đổ đầy nước vào hệ thống, tạo áp suất cho hệ thống trên áp suất vận hành bình thường và theo dõi bất kỳ sự sụt giảm hoặc rò rỉ áp suất nào để xác định điểm yếu trước khi đưa đường ống vào sử dụng.

Tầm quan trọng của thử nghiệm thủy tĩnh

Xác minh tính toàn vẹn của cấu trúc: Xác nhận rằng đường ống có thể chịu được áp lực mà chúng sẽ gặp phải trong quá trình vận hành, ngăn ngừa các hỏng hóc thảm khốc.
Phát hiện rò rỉ: Tiết lộ rò rỉ, vết nứt và điểm yếu có thể không nhìn thấy thông qua kiểm tra bên ngoài, do đó ngăn ngừa các mối nguy hiểm về môi trường và hỏng hóc hệ thống.
Đảm bảo an toàn và tuân thủ: Đáp ứng các tiêu chuẩn ngành và yêu cầu quy định, bảo vệ cộng đồng và cơ sở hạ tầng.
Kéo dài tuổi thọ: Xác định sớm các vấn đề, cho phép sửa chữa kéo dài tuổi thọ của đường ống.
Bảo vệ kinh tế và môi trường: Tránh sửa chữa tốn kém và thiệt hại môi trường do rò rỉ hoặc vỡ.

Tổng quan về thủ tục

Chuẩn bị hệ thống bằng cách làm sạch và kiểm tra các mối hàn và phụ kiện.
Chặn hoặc cô lập các phần cần kiểm tra, đổ đầy nước và điều áp vượt quá mức vận hành bình thường — thường gấp 1,25 đến 1,5 lần áp suất thiết kế.
Duy trì áp suất trong một khoảng thời gian nhất định (thường là 8–24 giờ) trong khi theo dõi sự sụt giảm áp suất.
Giảm dần áp lực và tiến hành kiểm tra để đánh giá tính toàn vẹn.

Tiêu chuẩn và cân nhắc an toàn

Tuân thủ các tiêu chuẩn như ASME B31.8, API 1110 và ISO 13623.
Liên quan đến việc lập kế hoạch kỹ lưỡng, kiểm soát chất lượng nước, các biện pháp an toàn và thiết bị thích hợp.
Sử dụng các công cụ nâng cao như đồng hồ đo để giám sát thời gian thực.

Tóm lại, thử nghiệm thủy tĩnh là một bước quan trọng trong việc xây dựng và bảo trì đường ống, mang lại sự tin tưởng vào khả năng vận hành an toàn, đáng tin cậy và phù hợp với tiêu chuẩn ngành của hệ thống.

abderezak karrout

💥 **Kiểm tra Thủy tĩnh –
Những câu hỏi phỏng vấn cần biết🔧

Kiểm tra Thủy tĩnh là một bước quan trọng để đảm bảo tính toàn vẹn của đường ống, an toàn bồn và độ tin cậy của hệ thống dưới áp suất.

Dưới đây là những câu hỏi phỏng vấn quan trọng cần chuẩn bị:

✅ Kiểm tra Thủy tĩnh là gì và được thực hiện như thế nào trong các nhà máy dầu khí/sản xuất?
✅ Những quy chuẩn và tiêu chuẩn nào được áp dụng? (ví dụ: ASME B31.3 cho đường ống quy trình)
✅ Làm thế nào để xác định áp suất thử nghiệm cho các hệ thống khác nhau?
✅ Tiêu chí chấp nhận trong quá trình kiểm tra thủy tĩnh là gì?
✅ Những nguyên nhân phổ biến gây sụt áp trong quá trình kiểm tra là gì?

✅ Làm thế nào để đảm bảo an toàn và tuân thủ môi trường trong quá trình thử nghiệm thủy lực?

📌 Mẹo: Luôn nhấn mạnh kiến thức về các rào cản an toàn, tài liệu thử nghiệm và kiểm tra trước khi thử nghiệm trong các cuộc phỏng vấn.

(St.)

Kỹ thuật

Phương pháp giải quyết vấn đề A3

04/11/2025 11:02 78

Giải quyết vấn đề A3

Phương pháp giải quyết vấn đề A3 là một cách tiếp cận có cấu trúc, có hệ thống để giải quyết vấn đề và cải tiến liên tục bắt nguồn từ Toyota. Nó tập trung vào việc chia nhỏ các vấn đề phức tạp thành các phần có thể quản lý được và ghi lại toàn bộ quá trình giải quyết vấn đề trên một tờ giấy khổ A3 (khoảng 11×17 inch). Định dạng trực quan và ngắn gọn này hỗ trợ giao tiếp rõ ràng và đồng thuận giữa các nhóm.

Quy trình giải quyết vấn đề A3 điển hình bao gồm các bước chính sau:

Xác định vấn đề: Nêu rõ vấn đề hoặc vấn đề và mô tả lý do tại sao giải quyết nó lại quan trọng.
Mô tả bằng chứng: Trình bày dữ liệu, sự kiện, quan sát và hình ảnh có liên quan minh họa trạng thái hiện tại và tác động của vấn đề.
Đặt mục tiêu: Nêu rõ các mục tiêu hoặc kết quả cụ thể, có thể đo lường được mong muốn từ việc giải quyết vấn đề.
Xác định nguyên nhân gốc rễ: Thực hiện phân tích nguyên nhân gốc rễ (thường sử dụng “5 lý do”) để khám phá các lý do cơ bản của vấn đề.
Phát triển các biện pháp đối phó: Động não, thử nghiệm và lựa chọn các giải pháp để giải quyết các nguyên nhân gốc rễ.
Thực hiện các giải pháp: Đưa các biện pháp đối phó đã chọn vào hành động.
Theo dõi kết quả: Liên tục đánh giá hiệu quả và thực hiện các cải tiến khi cần thiết.
Chuẩn hóa và chia sẻ: Nếu hiệu quả, hãy chuẩn hóa giải pháp như một phương pháp hay nhất và phổ biến việc học trong toàn tổ chức.

Cách tiếp cận này thúc đẩy sự hợp tác nhóm, tư duy rõ ràng và giải quyết vấn đề có kỷ luật, khiến nó được đánh giá rộng rãi trong sản xuất tinh gọn và các lĩnh vực cải tiến quy trình khác. Phương pháp A3 nhấn mạnh cả sự nghiêm ngặt trong việc giải quyết vấn đề và giao tiếp đơn giản trên một trang duy nhất, thúc đẩy học tập của tổ chức và cải tiến liên tục.

Naveen K

Bạn mệt mỏi vì những vấn đề lặp đi lặp lại?

Mẫu Giải quyết Vấn đề A3 giúp bạn đào sâu, xác định nguyên nhân thực sự và xây dựng các giải pháp lâu dài, tất cả chỉ trên một trang giấy.

Cách thức hoạt động:

Phương pháp A3 hướng dẫn bạn thực hiện các bước sau:

1. Xác định rõ ràng vấn đề
2. Hiểu rõ tầm quan trọng của vấn đề
3. Phân tích tình hình hiện tại bằng dữ liệu
4. Đặt ra các mục tiêu có thể đo lường được
5. Tìm kiếm và giải quyết nguyên nhân gốc rễ
6. Triển khai và theo dõi các biện pháp đối phó
7. Theo dõi để duy trì kết quả

Đây là một cách đơn giản, trực quan và hiệu quả để thúc đẩy việc học tập, trách nhiệm giải trình và cải tiến liên tục.

Hãy bắt đầu sử dụng Mẫu Giải quyết Vấn đề A3 trong dự án tiếp theo của bạn và xem cách tư duy có cấu trúc biến đổi kết quả của bạn.

Naveen K

#A3ProblemSolving #ContinuousImprovement #LeanThinking #QualityManagement #RootCauseAnalysis

Phương pháp Giải quyết vấn đề A3, Cải tiến liên tục, Tư duy tinh gọn, Quản lý chất lượng, Phân tích nguyên nhân gốc rễ

(St.)

Kỹ thuật

BS EN 287-1, ISO 9606-1 và ASME Phần IX

04/11/2025 09:46 75

BS EN 287-1, ISO 9606-1 và ASME Phần IX

BS EN 287-1, ISO 9606-1 và ASME Phần IX là các tiêu chuẩn chính điều chỉnh trình độ hàn, nhưng chúng khác nhau về phạm vi và chi tiết:

BS EN 287-1 là một tiêu chuẩn Châu Âu cũ hơn đủ điều kiện cho thợ hàn dựa trên các nhóm vật liệu và độ dày của mẹ. Nó đang được thay thế bằng ISO 9606-1, dựa trên trình độ chuyên môn về các nhóm vật liệu độn và độ dày kim loại hàn, mang lại sự hài hòa toàn cầu hơn và phù hợp hơn với các thực tiễn ASME Phần IX. ISO 9606-1 cũng cung cấp nhiều tùy chọn để xác nhận lại trình độ, không giống như EN 287-1 có một phương pháp duy nhất. Cả hai đều chủ yếu liên quan đến các bài kiểm tra trình độ thợ hàn và tiêu chí chấp nhận của họ.
ASME Phần IX là một phần của Bộ luật Nồi hơi và Bình chịu áp lực ASME tập trung vào trình độ của quy trình hàn và hiệu suất của thợ hàn. Nó bao gồm các yêu cầu chi tiết đối với Hồ sơ đánh giá quy trình (PQR), Thông số kỹ thuật quy trình hàn (WPS) và Chứng chỉ hiệu suất thợ hàn (WPQ). ASME IX không chỉ bao gồm trình độ thợ hàn mà còn bao gồm trình độ quy trình và người vận hành, các biến thiết yếu và các nhóm vật liệu như số P, số F và số A. Nó được sử dụng rộng rãi trong xây dựng bình áp lực và nồi hơi.

Tóm lại:

Khía cạnh	BS EN 287-1	Tiêu chuẩn ISO 9606-1	ASME Phần IX
Tập trung	Trình độ thợ hàn	Trình độ thợ hàn	Quy trình và trình độ thợ hàn
Cơ sở trình độ chuyên môn	Nhóm vật liệu mẹ	Nhóm vật liệu độn	Nhóm vật liệu (P, F, số A)
Xác nhận lại bằng cấp	Phương pháp đơn	Nhiều lựa chọn	Được xác định thông qua các bài kiểm tra tái thẩm định
Phạm vi	Tiêu chuẩn Châu Âu	Tiêu chuẩn quốc tế	Mã có trụ sở tại Hoa Kỳ cho bình chịu áp lực và nồi hơi
Bao gồm thông số kỹ thuật thủ tục	Không	Không	Có (WPS, PQR, WPQ)

Tiêu chuẩn ISO 9606-1 được thiết kế để hài hòa toàn cầu và phù hợp hơn với ASME Phần IX so với BS EN 287-1. ASME Phần IX có phạm vi rộng hơn, bao gồm các trình độ quy trình hàn ngoài trình độ thợ hàn.

Các tiêu chuẩn này phục vụ các mục đích khác nhau nhưng có liên quan và được lựa chọn dựa trên mã dự án và các yêu cầu của khu vực hoặc ngành.

Harminder Kumar Khatri [WELD MASTER]

Tiêu chuẩn Chứng nhận Thợ hàn – So sánh Nhanh
Tiêu chuẩn hàn xác định cách thức kiểm tra và chứng nhận thợ hàn để đảm bảo khả năng tạo ra mối hàn chắc chắn và không khuyết tật. Ba tiêu chuẩn chính — BS EN 287-1, ISO 9606-1 và ASME Phần IX — được so sánh bên dưới để hiểu rõ hơn.
Khía cạnh BS EN 287-1 ISO 9606-1 ASME Phần IX

#WeldingTrainer #WelderQualification #ASME #ISO9606 #BSEN287 #WeldingTraining #WeldingKnowledge #Eurotech #WeldInspector #WeldMaster

Huấn luyện viên Hàn, Chứng nhận Thợ hàn, ASME, ISO 9606, BS EN 287, Đào tạo Hàn, Kiến thức Hàn, Eurotech, Thanh tra Hàn, Thợ hàn

(St.)

Kỹ thuật

Phạm vi chứng nhận cho độ dày vật liệu hàn đối đầu và độ dày kim loại hàn (L1, L2) theo ISO 15614

04/11/2025 09:20 100

Phạm vi đủ điều kiện cho độ dày vật liệu mối hàn đối đầu và độ dày kim loại
(L1, L2) theo ISO 15614

Theo ISO 15614, phạm vi đủ điều kiện cho mối hàn đối đầu về độ dày vật liệu (t) và độ dày kim loại mối hàn lắng đọng (L1, L2) như sau:

Trình độ của thử nghiệm quy trình hàn về độ dày vật liệu $t$ bao gồm đủ điều kiện cho độ dày trong phạm vi thường được biểu thị liên quan đến $t$ .
Đối với độ dày kim loại mối hàn lắng đọng (chẳng hạn như trong mối hàn nhiều lần), phạm vi chất lượng thường bao gồm một phạm vi được áp dụng độc lập với độ dày vật liệu cơ bản. Ví dụ, phạm vi độ dày của mỏ có thể khoảng 0,8 tấn đến 1,1 tấn hoặc rộng hơn tùy thuộc vào quy trình và đó là một lần chạy hay nhiều lần.
Phạm vi độ dày họng cho các mối hàn phi lê đủ tiêu chuẩn bằng mối hàn đối đầu dựa trên độ dày kim loại mối hàn lắng đọng và thường bao gồm khoảng 0,75a đến 1,5a (trong đó a = độ dày mối hàn).
Phạm vi phê duyệt chung cho độ dày mối hàn đối đầu và độ dày lắng đọng mối hàn theo ISO 15614-1 (và tương tự trong ISO 15614-5: 2024) là xấp xỉ:
- Phạm vi độ dày vật liệu: 0,5t đến 2t
- Phạm vi độ dày kim loại mối hàn lắng đọng: 0,5t đến 2t cho nhiều lớp, 0,7t đến 1,3t cho một lớp, với độ dày tối thiểu khoảng 3 mm đối với một số trường hợp

Phạm vi chính xác phụ thuộc vào các điều kiện như mối hàn là một lớp hay nhiều lớp và các yêu cầu kiểm tra va đập. Ví dụ, khi cần kiểm tra va đập, giới hạn phạm vi trên có thể bị hạn chế nghiêm ngặt hơn.

Tóm lại, theo tiêu chuẩn ISO 15614:

Chất lượng kiểm tra quy trình hàn về độ dày $t$ Bao gồm độ dày mối hàn sản xuất khoảng từ 0,5 đến 2 lần .
Phạm vi chất lượng độ dày kim loại lắng đọng (L1, L2) tuân theo phạm vi tỷ lệ tương tự so với , thường là 0,7 đến 1,3 lần cho một lần chạy và rộng hơn cho nhiều lần chạy.
Đối với các mối hàn phi lê đủ tiêu chuẩn bằng mối hàn đối đầu, chất lượng độ dày họng dựa trên độ dày kim loại lắng đọng với phạm vi khoảng từ 0,75 đến 1,5 lần độ dày mối hàn được thử nghiệm.

Harminder Kumar Khatri [WELD MASTER]

Phạm vi chứng nhận cho độ dày vật liệu hàn đối đầu và độ dày kim loại hàn (L1, L2)

Chứng nhận quy trình hàn theo ISO 15614 đảm bảo quy trình hàn luôn tạo ra các mối hàn chất lượng cao. Phạm vi chứng nhận bao gồm các loại mối hàn và loại mối hàn khác nhau, cho phép linh hoạt trong sản xuất. Các quy trình được chứng nhận đầy đủ cho phép thực hiện các mối hàn trong điều kiện tương tự hoặc thấp hơn mà không cần kiểm tra lại. Điều này đảm bảo độ tin cậy, hiệu quả và tuân thủ trong chế tạo hàn.

#ISO15614 #WeldingTrainer #WeldingStandards #QualityAssurance #WeldingProcedures

ISO 15614, Huấn luyện viên Hàn, Tiêu chuẩn Hàn, Đảm bảo Chất lượng, Quy trình Hàn

(St.)

Kỹ thuật

Quy trình Thủy hóa tạo Hydro Xanh từ Mọi Loại Chất thải

03/11/2025 17:23 123

Quá trình thủy hóa hydro xanh từ tất cả các loại chất thải

Biến nước thải thành hydro xanh

Thí nghiệm nước thải này có thể mở khóa 2kg xanh …

Quá trình thủy hóa sản xuất hydro xanh từ tất cả các loại chất thải chủ yếu liên quan đến việc sử dụng nước thải và chất thải hữu cơ thông qua các phương pháp điện hóa và điện hóa sinh học tiên tiến. Các bước chính là:

Nước thải hoặc chất thải hữu cơ trước tiên được xử lý và lọc để loại bỏ các tạp chất như chất rắn, kim loại nặng và muối, thường thông qua vi lọc, siêu lọc và thẩm thấu ngược.
Nước sạch hoặc nước thải đã qua xử lý sau đó được sử dụng trong điện phân, trong đó điện – tốt nhất là từ các nguồn tái tạo như mặt trời hoặc gió – được áp dụng để tách các phân tử nước thành khí oxy và hydro. Điều này tạo ra hydro xanh nếu điện có thể tái tạo.
Ngoài điện phân thông thường, các quá trình điện hóa sinh học như điện phân vi sinh vật tận dụng vi khuẩn phá vỡ các hợp chất hữu cơ trong nước thải, tăng cường sản xuất hydro và giảm năng lượng cần thiết.
Một số công nghệ tiên tiến, như Graforce Wastewater Plasmalyzer, sử dụng trường điện áp tần số cao trên nước thải để phân tách các hợp chất carbon, nitơ và hydro trực tiếp thành các dạng nguyên tử tạo thành hydro, mêtan và nitơ xanh.
Hydro xanh được sản xuất theo cách này có thể có nguồn gốc từ nhiều loại chất thải khác nhau bao gồm nước thải đô thị, nước thải công nghiệp và chất thải nông nghiệp, do đó biến các dòng chất thải thành nguồn năng lượng bền vững.
Cách tiếp cận này có lợi cho môi trường vì nó không chỉ tạo ra nhiên liệu hydro sạch mà còn xử lý và làm sạch nước thải hoặc chất thải hữu cơ, hỗ trợ nền kinh tế tuần hoàn.

Nhìn chung, quy trình thủy hóa tích hợp lọc tiên tiến, điện phân năng lượng tái tạo và tăng cường vi sinh vật để chuyển đổi chất thải và nước thải thành hydro xanh một cách hiệu quả và bền vững.

Climate Tech

Quy trình Thủy hóa tạo Hydro Xanh từ Mọi Loại Chất thải

Việc chuyển đổi bất kỳ loại chất thải khô hay ướt, rắn hay lỏng nào thành hydro đều rất dễ dàng. Khó khăn nằm ở việc đạt được độ tinh khiết cao, lên đến 99,99% cho một số ứng dụng nhất định như pin nhiên liệu và các ứng dụng khác. Dưới đây là một quy trình chúng tôi đề xuất để đạt được độ tinh khiết cao này. Chúng tôi gọi quy trình này là thủy hóa vì nó bao gồm hai phương pháp: thủy nhiệt và nhiệt hóa.

Quy trình thủy nhiệt được đề xuất là cacbon hóa thủy nhiệt (HTC), có thể xử lý bất kỳ loại chất thải nào thành nguyên liệu đồng nhất, cụ thể là hydrochar chất lượng cao với hàm lượng carbon khoảng 80% và nhiệt trị từ 5.500 đến 7.200 kcal/kg, tương đương với than trung bình-cao hoặc than bitum. Do đó, nguyên liệu này còn được gọi là than xanh.

Hydrochar, hay than xanh, được xử lý tiếp theo thông qua quy trình nhiệt hóa học. Quá trình này bắt đầu bằng quá trình khí hóa, có thể được thực hiện bằng phương pháp khí hóa thông thường, sử dụng không khí làm khí hóa. Khí thu được là khí tổng hợp, bao gồm CO, H2, CO2 và CH4. Tuy nhiên, với phương pháp khí hóa thông thường, hàm lượng H2 chỉ đạt 3%-11%, khiến phương pháp này kém phù hợp nếu sản phẩm mong muốn là H2. Chúng tôi khuyến nghị khí hóa bằng hơi nước, có thể tạo ra khí tổng hợp với hàm lượng H2 lên đến 40%.

Quy trình tiếp theo là chuyển dịch khí nước (WGS) hoặc cải cách hơi nước tự nhiệt (ATR) để tăng hàm lượng H2 lên khoảng 90%. Từ đó, bạn có thể tiến hành tinh chế trực tiếp. Quy trình tinh chế mà chúng tôi đã đề cập trong bài viết trước sử dụng phương pháp hấp phụ dao động áp suất (PSA), tạo ra hydro với độ tinh khiết lên đến 99,99%, phù hợp cho nhiều ứng dụng.

Hydro xanh sẽ là xương sống của mọi loại nhiên liệu trong tương lai bởi vì tất cả các loại nhiên liệu đều cần hydro, và thậm chí chất thải từ nhiên liệu cũng có thể được chuyển đổi thành nhiên liệu mới – nhiên liệu tái tạo – bằng cách phản ứng CO2 với hydro. Do đó, với quy trình thủy hóa tương đối đơn giản này, an ninh năng lượng có thể được xây dựng đồng thời góp phần vào hành động ứng phó với biến đổi khí hậu. Bãi rác thải của thành phố bạn có thể trở thành nguồn năng lượng sạch mới!

(St.)

Kỹ thuật

Golden_Joint –Mối_liên_kết_vàng – Nơi Chất lượng gặp gỡ Tính toàn vẹn cuối cùng

03/11/2025 17:08 111

“Mối Nối vàng” trong hệ thống đường ống đề cập đến một loại mối hàn quan trọng, thường là mối hàn cuối cùng kết nối đường ống mới với đường ống hoặc thành phần hiện có. Nó được gọi là “vàng” vì nó rất quan trọng đối với tính toàn vẹn của hệ thống và không thể phải tuân theo các phương pháp kiểm tra áp suất tiêu chuẩn như thử nghiệm thủy tĩnh hoặc khí nén do các hạn chế về hậu cần hoặc kỹ thuật. Thay vào đó, các mối nối này yêu cầu kiểm soát chất lượng nghiêm ngặt và kiểm tra không phá hủy toàn diện (NDE) như kiểm tra phóng xạ hoặc siêu âm 100% để đảm bảo các mối hàn không có khuyết tật đáp ứng các yêu cầu về mã.

Mối Nối vàng thường được sử dụng trong các tình huống bao gồm dây buộc đường ống hoặc đường ống, tích hợp thiết bị hoặc đường ống mới vào hệ thống vận hành (ví dụ: khai thác nóng), hệ thống vòng kín nơi kiểm tra áp suất là không thực tế và mối hàn cuối cùng ở những vị trí không thể tiếp cận.

Các yêu cầu về mã đối với Mối Nối vàng được mô tả trong các tiêu chuẩn như ASME B31.3, B31.4, B31.8, API 570 và API RP 14-E. Ví dụ, ASME B31.3 cho phép mối hàn cuối cùng không được kiểm tra áp suất nếu nó vượt qua 100% kiểm tra X quang hoặc siêu âm. API 570 quy định rằng mối hàn đóng phải là mối hàn đối đầu giữa các ống thẳng hàng có đường kính và độ dày bằng nhau, được kiểm tra kỹ lưỡng bằng các phương pháp NDE bao gồm chụp X quang, siêu âm, hạt từ tính hoặc thử nghiệm chất thấm chất lỏng, với trình độ thợ hàn nghiêm ngặt và tài liệu chi tiết.

Về bản chất, Golden Joints được quản lý bằng cách kiểm tra nghiêm ngặt và lập tài liệu thay vì kiểm tra áp suất để đảm bảo an toàn và toàn vẹn khi kiểm tra áp suất là không khả thi.

Mohsen Heydarbozorg

🔶 #Golden_Joint –Mối_liên_kết_vàng – Nơi Chất lượng gặp gỡ Tính toàn vẹn cuối cùng* 🔶

Trong hệ thống đường ống, *Mối_liên_kết_vàng* không chỉ là một mối hàn —

Đó là *kết nối cuối cùng* giữa hai phần đã được thử thủy lực, đảm bảo tính toàn vẹn của hệ thống làm kín.

✅ Nhưng nó còn là *biểu tượng* — của tinh thần đồng đội, độ chính xác, sự tận tâm của QA/QC và sự hoàn thành dự án.

Mối hàn cuối cùng đó kể câu chuyện về *không thỏa hiệp* về chất lượng.

📋 *Trước khi phê duyệt Mối Nối Vàng, hãy tự hỏi:*

✔️ Khả năng truy xuất nguồn gốc đã được xác minh đầy đủ chưa?
✔️ WPS, PQR và thợ hàn có đủ trình độ chuyên môn không?
✔️ Lắp đặt hoàn hảo, kích thước đã khớp chưa?
✔️ 100% NDT đã được thông qua trên các mối hàn gần đó chưa?
✔️ Hình ảnh và tài liệu cuối cùng đã được xem xét chưa?
✔️ Khách hàng/PMC đã ký duyệt chưa?

💡 *Mối Nối Vàng không chỉ mang tính kỹ thuật — mà còn là văn hóa.*

Chúng nhắc nhở chúng ta rằng sự xuất sắc không phải là tùy chọn — mà là tiêu chuẩn.

🔧 Hãy tiếp tục nâng cao tiêu chuẩn về tính chính trực trong ngành Dầu khí.

#QAQC #WeldingInspection #GoldenJoint #OilAndGas #FabricationExcellence #PipingInspector #QualityMatters #WeldingStandards

QAQC, Kiểm Tra Hàn, Mối Nối Vàng, Dầu Khí, Xuất Sắc Trong Chế Tạo, Kiểm Tra Đường Ống, Chất Lượng Quan Trọng, Tiêu Chuẩn Hàn

Mahmoud ALKADHIMI

Mối hàn vàng – Mối hàn quan trọng nhất trong hệ thống đường ống

Trong mỗi dự án đường ống, có một mối hàn nổi bật hơn hẳn phần còn lại, đó là Mối hàn vàng.
Nó không chỉ là một mối hàn thông thường… mà là mối hàn cuối cùng hoàn thiện hệ thống và bịt kín vòng lặp trước khi đưa vào vận hành.

Mối hàn vàng là gì?
Đây là mối hàn cuối cùng được thực hiện để đóng kín hệ thống đường ống — thường là sau khi tất cả các công việc bên trong (như vệ sinh, kiểm tra và thử thủy lực) đã hoàn tất và không còn lối vào nào từ bên trong.
Một khi đã hàn xong, không có cách nào để quay lại đường ống để kiểm tra hoặc sửa chữa mà không phải cắt mở.

Tại sao mối hàn vàng lại quan trọng:
• Không có khả năng kiểm tra NDT bên trong — vì vậy mọi thứ phải được xác minh trước khi đóng kín.
• Xác nhận rằng tất cả các công đoạn vệ sinh, xả rửa và kiểm tra bên trong đã hoàn tất.
• Yêu cầu phê duyệt đặc biệt và lập hồ sơ nghiêm ngặt.
• Các thông số hàn và trình độ thợ hàn phải đạt tiêu chuẩn cao nhất.

Quy trình điển hình:
1. Xác nhận tất cả các bài kiểm tra, kiểm tra và các hạng mục đột dập đã được thông qua.
2. Nhận được sự chấp thuận của QA/QC và khách hàng về sự sẵn sàng của Golden Weld.
3. Thực hiện hàn dưới sự giám sát đầy đủ và ghi lại tất cả các thông số.
4. Thực hiện kiểm tra không phá hủy (NDT) bề mặt 100% (tương tự như PT/MT) và ghi lại mối hàn là “Hoàn thành Golden Weld”.

Hãy coi Golden Weld như dấu ấn của toàn bộ hệ thống đường ống của bạn — nó phản ánh chất lượng, tính kỷ luật và sự sẵn sàng của toàn bộ dự án.

#Piping #Welding #OilAndGas #MechanicalEngineering #QAQC #Construction #ProjectManagement #FieldEngineering #Pipeline #Fabrication #GoldenWeld

Đường ống, Hàn, Dầu Khí, Kỹ thuật Cơ khí, QAQC, Xây dựng, Quản lý Dự án, Kỹ thuật Hiện trường, Đường ống, Chế tạo. Golden Weld

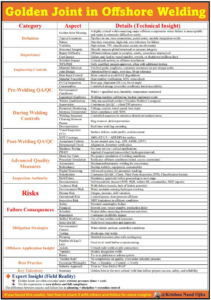

🔍 Mối hàn vàng trong hàn ngoài khơi — Mối hàn quyết định dự án
Trong xây dựng ngoài khơi, không phải tất cả các mối hàn đều như nhau.

Một số mối hàn không chỉ chịu tải mà còn mang rủi ro, chi phí, an toàn và uy tín.

Mối hàn đó được gọi là Mối hàn vàng.

Nó thường là mối nối cuối cùng hoặc quan trọng nhất — cho dù đó là mối nối đường ống, mối nối ống đứng, nút giàn khoan hay tích hợp mô-đun. Sau khi hoàn thành, việc tiếp cận bị hạn chế hoặc không thể. Việc sửa chữa rất phức tạp, tốn kém và đôi khi thậm chí không khả thi.

👉 Nói một cách đơn giản:
Nếu mối nối vàng bị hỏng, dự án sẽ phải trả giá.

🔶 Tại sao nó lại quan trọng đến vậy?

Bởi vì mọi thứ đều hội tụ tại điểm này:

🔹Tính toàn vẹn cấu trúc
🔹Khả năng chịu áp suất
🔹Tiến độ lắp đặt
🔹Hậu cần ngoài khơi
Một lỗi nhỏ ở đây có thể dẫn đến:

🔹Chi phí sửa chữa ngoài khơi tốn kém
🔹Chi phí chờ đợi của tàu lên đến hàng triệu đô la mỗi ngày
🔹Sự chậm trễ lớn trong dự án

🔶 Điều gì làm cho mối nối vàng trở nên khác biệt? Không chỉ đơn thuần là hàn, mà là sự thực hiện được kiểm soát ở mức độ cao nhất:
🔹Chỉ những thợ hàn có tay nghề cao nhất mới được lựa chọn
🔹Quy trình hàn/quy trình kiểm định chất lượng được chứng minh nghiêm ngặt, thường kèm theo mô hình thử nghiệm
🔹Đảm bảo truy xuất nguồn gốc vật liệu đầy đủ
🔹Hàn được thực hiện dưới sự kiểm soát môi trường nghiêm ngặt
🔹Các thông số như nhiệt lượng và nhiệt độ giữa các lớp hàn được theo dõi chặt chẽ
Và quan trọng nhất —

👉 Có sự giám sát liên tục từ bộ phận QA/QC, khách hàng và các thanh tra viên bên thứ ba.

🔶 Kiểm tra? Không dưới 100%
Golden Joints trải qua các chế độ kiểm tra nâng cao:

🔹100% RT/UT
🔹Kiểm tra không phá hủy bề mặt (MPI/DPI)
🔹Kiểm tra kích thước
🔹Kiểm tra độ cứng (nếu cần)
🔹Xử lý nhiệt sau hàn (nếu áp dụng)
🔹Không có lối tắt. Không có giả định. Không thỏa hiệp.

🔶 Thử thách thực sự ngoài khơi
Các mối hàn vàng thường được thực hiện trong điều kiện:

🔹Thời gian eo hẹp
🔹Điều kiện thời tiết khắc nghiệt
🔹Hạn chế tiếp cận
🔹Áp lực vận hành cao
Tuy nhiên, kỳ vọng vẫn không thay đổi:

👉 Không lỗi. Không hỏng hóc.

🔶 Điều gì thực sự đảm bảo thành công?

Không chỉ là quy trình, mà còn là tư duy:

🔹Lập kế hoạch chi tiết
🔹Mô phỏng trước khi thực hiện
🔹Kiểm soát mọi biến số
🔹Xác minh từng bước
Vì thực tế ngoài khơi rất đơn giản:

Bạn không có cơ hội thứ hai cho một mối hàn vàng.

🔶 Suy nghĩ cuối cùng
🔹Mọi mối hàn đều quan trọng.

🔹Nhưng mối hàn vàng là nơi:

🔹Kỹ thuật gặp gỡ thực thi
🔹Kỹ năng gặp áp lực
🔹Chất lượng gặp hậu quả
👉 Đó không chỉ là một mối hàn, mà là khoảnh khắc định hình dự án.

✨ Bạn thấy bài viết này hữu ích?

Krishna Nand Ojha,

Govind Tiwari, PhD, CQP FCQI

#Welding #Offshore #QualityAssurance #EngineeringExcellence

Hàn, Ngoài khơi, Đảm bảo chất lượng, Kỹ thuật xuất sắc

(2) Post | LinkedIn

(St.)

Kỹ thuật

Các Loại Giá Đỡ Đường Ống

03/11/2025 16:25 164

Các loại giá đỡ đường ống

Có một số loại giá đỡ đường ống được phân loại dựa trên các yếu tố khác nhau như độ gắn của chúng vào đường ống, độ cứng của phần cứng, cân nhắc cách nhiệt, phương pháp hàn, chức năng và hướng ống.

Các loại dựa trên phần đính kèm vào đường ống

Giá đỡ đường ống chính: Gắn trực tiếp vào đường ống (ví dụ: giá đỡ giày, clamp hỗ trợ, hỗ trợ dẫn hướng, hỗ trợ trunnion).
Giá đỡ đường ống thứ cấp: Không được gắn trực tiếp vào đường ống và hỗ trợ các giá đỡ chính hoặc đường ống gián tiếp (ví dụ: giá đỡ, trụ phát bóng, giá đỡ).

Các loại dựa trên độ cứng của phần cứng

Giá đỡ cứng: Không cung cấp tính linh hoạt theo ít nhất một hướng, hạn chế sự dịch chuyển của đường ống (ví dụ: giày ống, giá đỡ thanh chống cứng, giá đỡ yên xe, neo ống).
Giá đỡ linh hoạt: Sử dụng các bộ phận đàn hồi cho phép đường ống di chuyển theo hướng mong muốn (ví dụ: móc treo lò xo).
Giá đỡ có thể điều chỉnh: Có thể được điều chỉnh tại chỗ để phù hợp với sự liên kết và lún.

Các loại dựa trên chức năng

Giá đỡ Resting: Hỗ trợ trọng lượng ống theo chiều dọc.
Giá đỡ dẫn hướng: Kiểm soát chuyển động ngang nhưng cho phép chuyển động dọc trục.
Axial Stop hoặc Line Stop: Hạn chế chuyển động dọc trục.
Giá đỡ neo: Hạn chế chuyển động theo mọi hướng.

Giá đỡ đặc biệt

Móc treo lò xo: Thích ứng với sự giãn nở nhiệt bằng cách nén hoặc uốn cong.
Móc treo thanh: Giá đỡ thẳng đứng cứng chỉ có thể chịu được tải trọng kéo.
Thanh chống cứng: Có thể chịu được cả tải trọng kéo và nén.
Snubbers hoặc giảm xóc: Kiểm soát chuyển động của đường ống trong các sự kiện động.

Giá đỡ bearing

Yên ống: Nôi đường ống để phân tán tải.
Đế ống: Cung cấp hỗ trợ cứng nhắc cho đường ống.
Trục ống: Được sử dụng khi cần xoay hoặc căn chỉnh đường ống.
Miếng đệm wear: Bảo vệ bề mặt khỏi mài mòn.

Ren và giá đỡ trượt

Các thành phần như đai ốc hàn, khe hàn, khóa xoay, thanh giằng, thép không gỉ hoặc tấm Teflon cho phép kiểm soát chuyển động và buộc chặt cụ thể.

Các loại này đáp ứng nhu cầu giá đỡ của hệ thống đường ống trong các ngành công nghiệp như dầu khí, nhà máy điện và lĩnh vực hóa dầu, với sự lựa chọn tùy thuộc vào các yếu tố như kích thước đường ống, tải trọng, nhiệt độ, cách nhiệt và yêu cầu chuyển động.

Hardik Prajapati

🔍Các Loại Giá Đỡ Đường Ống – Những Anh Hùng Vô Danh Của Mọi Hệ Thống Đường Ống
Trong bất kỳ dự án EPC nào, giá đỡ đường ống đóng một vai trò thầm lặng nhưng vô cùng quan trọng. Chúng không chỉ giữ đường ống mà còn bảo vệ toàn bộ hệ thống bằng cách kiểm soát trọng lượng, giãn nở nhiệt, rung động và tải trọng động.

Dưới đây là bảng phân tích nhanh về các loại giá đỡ chính 👇
1️⃣ Giá đỡ Cứng
Giá đỡ cứng là loại đơn giản nhất nhưng thiết yếu nhất. Chúng giữ chặt đường ống, hạn chế chuyển động theo một hoặc nhiều hướng.
✅ Mục đích: Duy trì sự thẳng hàng và ngăn ngừa chuyển động quá mức.
✅ Ứng dụng điển hình: Gần máy bơm, máy nén hoặc van điều khiển, nơi ngay cả một sự dịch chuyển nhỏ cũng có thể gây ra sự lệch tâm thiết bị hoặc rò rỉ phớt.
✅ Ví dụ: Giá đỡ đế, cột chống hoặc giá đỡ được hàn trực tiếp vào kết cấu.

2️⃣ Giá đỡ lò xo
Giá đỡ lò xo được sử dụng ở những nơi dự kiến có chuyển động thẳng đứng do nhiệt độ thay đổi.
Chúng có hai loại chính:
🔹Giá đỡ lò xo biến thiên: Tải trọng thay đổi nhẹ theo chuyển động của đường ống — lý tưởng cho các đường ống có độ giãn nở nhiệt vừa phải.
🔹Giá đỡ lò xo cố định: Duy trì lực đỡ không đổi ngay cả khi dịch chuyển lớn — được sử dụng trong các đường ống nhiệt độ cao, quan trọng như dịch vụ hơi nước hoặc hydrocarbon nóng.
✅ Mục đích: Bù trừ chuyển động thẳng đứng đồng thời duy trì sự phân bố ứng suất đồng đều của đường ống.
✅ Ứng dụng điển hình: Đường ống hơi nước, ống góp nhiệt độ cao và đường ống cuộn dây gia nhiệt.

3️⃣ Giá đỡ treo – Được treo từ các kết cấu phía trên, cho phép chuyển động thẳng đứng được kiểm soát — lý tưởng cho việc định tuyến trên cao.

4️⃣ Giá đỡ con lăn – Cho phép chuyển động dọc trục êm ái trên các đường ống ngang dài, giảm ứng suất do giãn nở nhiệt.

5️⃣ Đế và yên ống – Nâng ống ra khỏi kết cấu, ngăn ngừa truyền nhiệt, mài mòn và ma sát.

6️⃣ Giá đỡ neo – Các điểm cố định hạn chế hoàn toàn chuyển động, chia hệ thống thành các vùng giãn nở được kiểm soát.

7️⃣ Thanh dẫn hướng & Chốt chặn đường ống –
🔹Thanh dẫn hướng chỉ cho phép đường ống di chuyển theo một hướng.
🔹 Chốt chặn đường ống hạn chế chuyển động theo một hướng nhưng cho phép chuyển động theo các hướng khác.

8️⃣ Bộ giảm chấn – Hoạt động như bộ giảm xóc, cho phép chuyển động nhiệt chậm nhưng chống lại các cú sốc đột ngột (ví dụ: búa nước hoặc hoạt động địa chấn).

9️⃣ Chốt xoay, Chân giả & Kẹp – Các giá đỡ đơn giản, nhỏ gọn được sử dụng tại các điểm khuỷu hoặc đường nhánh để tăng thêm độ ổn định.

🔟 Giá đỡ đường ống – Xương sống của hệ thống đường ống nhà máy — cung cấp độ cao, định tuyến và khả năng tiếp cận.

1️⃣1️⃣ Embedded Inserts – Đúc vào bê tông để tạo điểm neo chắc chắn ở những nơi không thể bắt bu lông thông thường.

⚙️ Lưu ý: Một hệ thống giá đỡ được thiết kế tốt sẽ đảm bảo an toàn, độ tin cậy và tuổi thọ cho toàn bộ hệ thống đường ống của bạn.

💬 Bạn thấy loại giá đỡ nào khó thiết kế hoặc kiểm tra nhất?

Amit Gabani

𝟕 𝐓𝐲𝐩𝐞𝐬 𝐨𝐟 𝐏𝐢𝐩𝐞 𝐒𝐮𝐩𝐩𝐨𝐫𝐭𝐬

Hệ thống đường ống là xương sống của các nhà máy công nghiệp, dù là dầu khí, điện lực hay hóa chất. Nhưng ngay cả đường ống chắc chắn nhất cũng có thể hỏng nếu không được hỗ trợ đúng cách. Đó là lúc giá đỡ đường ống phát huy tác dụng, chúng giúp hệ thống an toàn, ổn định và đáng tin cậy trong các điều kiện tải trọng và nhiệt độ khác nhau.

Dưới đây là tổng quan nhanh chóng và thiết thực về 7 loại giá đỡ đường ống chính.

𝟏. 𝐒𝐡𝐨𝐞 𝐒𝐮𝐩𝐩𝐨𝐫𝐭
• Chức năng: Ngăn ngừa ống bị võng và dịch chuyển xuống dưới.
• Cho phép ống giãn nở hoặc dịch chuyển dọc trục.
• Đế có thể được hàn trực tiếp hoặc kết nối thông qua miếng đệm chống mài mòn nếu sử dụng các kim loại khác nhau.
• Lý tưởng cho các ống cách nhiệt hoặc ống nâng cao.

𝟐. 𝐒𝐚𝐝𝐝𝐥𝐞 𝐒𝐮𝐩𝐩𝐨𝐫𝐭
• Được sử dụng cho các ống có đường kính lớn không thể đặt trực tiếp lên dầm.
• Bao gồm các thanh gia cường để phân bổ tải trọng đều.
• Sử dụng miếng đệm chống mài mòn để ngăn ngừa hàn các vật liệu khác nhau.
• Phổ biến trong các ứng dụng công nghiệp nặng và tải trọng cao.

𝟑. Kẹp ống
• Phù hợp nhất cho các trường hợp không được phép hàn vào ống, chẳng hạn như ống không phải kim loại hoặc ống lót.
• Kẹp giữ ống bên ngoài, thường dựa trên khung đỡ thứ cấp.
• Cho phép linh hoạt và tránh hư hỏng ống.

𝟒. Kẹp ống
• Một trong những loại kẹp được sử dụng phổ biến nhất trong tất cả các ngành công nghiệp.
• Nó vừa đỡ vừa dẫn hướng ống, ngăn chặn chuyển động thẳng đứng đồng thời cho phép giãn nở vì nhiệt.
• Đơn giản, tiết kiệm và dễ lắp đặt.

𝟓. 𝐂𝐫𝐚𝐝𝐥𝐞 / 𝐖𝐞𝐚𝐫 𝐏𝐚𝐝 𝐒𝐮𝐩𝐩𝐨𝐫𝐭
• Không được thiết kế để chịu tải trọng lớn — nhiệm vụ của nó là bảo vệ đường ống khỏi bị mài mòn và ăn mòn.
• Đường ống được đặt trên một miếng đệm mài mòn được hàn bên dưới.
• Có lỗ thoát khí để thoát khí hàn và chống ăn mòn.
• Tuyệt vời cho các hệ thống thường xuyên chuyển động hoặc chu kỳ nhiệt.

𝟔. 𝐓𝐫𝐮𝐧𝐧𝐢𝐨𝐧 / 𝐃𝐮𝐦𝐦𝐲 𝐒𝐮𝐩𝐩𝐨𝐫𝐭
• Một đoạn ống (phần giả) được hàn vào đường ống chính để cung cấp thêm hỗ trợ.
• Thường được sử dụng trên các đoạn cong hoặc đường chạy thẳng đứng.
• Truyền tải trọng sang một kết cấu gần đó.
• Đơn giản nhưng rất hiệu quả cho các nhịp dài hoặc không được hỗ trợ.

𝟕. 𝐒𝐩𝐞𝐜𝐢𝐚𝐥 𝐓𝐲𝐩𝐞 𝐒𝐮𝐩𝐩𝐨𝐫𝐭
• Đây là những giá đỡ được thiết kế riêng cho các hệ thống quan trọng hoặc tải trọng cao.
• Được sử dụng trong các đường dây kết nối với các thiết bị chính như lò phản ứng, máy nén hoặc các thiết bị nhiệt độ cao.
• Được thiết kế riêng để xử lý các điều kiện ứng suất và rung động phức tạp.

𝐓𝐚𝐛𝐥𝐞 𝐬𝐡𝐨𝐰𝐬 “𝐒𝐮𝐠𝐠𝐞𝐬𝐭𝐞𝐝 𝐒𝐭𝐞𝐞𝐥 𝐏𝐢𝐩𝐞-𝐒𝐮𝐩𝐩𝐨𝐫𝐭 𝐒𝐩𝐚𝐜𝐢𝐧𝐠” 𝐚𝐬 𝐩𝐞𝐫 𝐀𝐒𝐌𝐄 𝐁𝟑𝟏.𝟏 (𝐏𝐨𝐰𝐞𝐫 𝐏𝐢𝐩𝐢𝐧𝐠)

#PipeSupport #PipingDesign #MechanicalEngineering #IndustrialMaintenance #EngineeringLearning

Giá đỡ đường ống, Thiết kế đường ống, Kỹ thuật cơ khí, Bảo trì công nghiệp, Học tập kỹ thuật

Amit Kumar

🔥 Các loại giá đỡ đường ống👨‍🏭⚙️🧑‍🏭
Hệ thống đường ống an toàn, ổn định hoặc không rung, thiết kế và vị trí lắp đặt phù hợp.

Một đường ống chắc chắn = hệ thống giá đỡ chắc chắn.

Dưới đây là bảng phân tích đơn giản, chuyên nghiệp về các loại giá đỡ đường ống phổ biến nhất được sử dụng trong các ngành công nghiệp.

1️⃣ Giá đỡ dẫn hướng
Mục đích: Cho phép đường ống di chuyển theo trục (hướng thẳng) nhưng ngăn chặn chuyển động ngang.

Được sử dụng cho: Kiểm soát giãn nở nhiệt, đường ống dài.

Lợi ích: Ngăn ngừa cong vênh và rung động ngang.

2️⃣ Đế neo
Mục đích: Hạn chế hoàn toàn chuyển động của đường ống — không lên/xuống, không trái/phải, không chuyển động dọc trục.
Được sử dụng tại: Điểm đầu/điểm cuối của đường ống, kết nối thiết bị, xả bơm.
Ưu điểm: Mang lại sự ổn định và kiểm soát tải trọng hoàn toàn.

3️⃣ Đế ống
Mục đích: Nâng đường ống lên trên kết cấu để tránh ăn mòn, ma sát và truyền nhiệt.
Được sử dụng cho: Đường ống nóng, đường ống lạnh, ống cách nhiệt.
Ưu điểm: Trượt êm ái trong quá trình giãn nở + bảo vệ lớp cách nhiệt.

4️⃣ Đế trượt
Mục đích: Cho phép chuyển động dọc trục tự do nhưng chịu tải trọng thẳng đứng.
Được sử dụng khi: Đường ống giãn nở/co lại do nhiệt độ.
Ưu điểm: Giảm ứng suất lên mối hàn và thiết bị.

5️⃣ Đế lò xo (Biến đổi/Không đổi)
Mục đích: Hỗ trợ tải trọng thay đổi do chuyển động nhiệt.
Lò xo biến đổi: Tải trọng thay đổi trong quá trình chuyển động.
Lò xo không đổi: Tải trọng không đổi.
Dùng cho: Đường ống nóng nặng, vòi phun thiết bị, khu vực có nhiều chuyển động.

6️⃣ Giá đỡ treo
Mục đích: Treo ống từ phía trên khi không thể dùng giá đỡ phía dưới.
Dùng trong: Giá đỡ, đường hầm, đường ống nhiều tầng.
Ưu điểm: Kiểm soát độ võng và phân bổ tải trọng.

7️⃣ Giá đỡ nghỉ
Mục đích: Ống chỉ cần tựa vào giá đỡ hoặc giá đỡ.
Dùng cho: Đường ống nhiệt độ bình thường, đoạn ngắn.
Ưu điểm: Đơn giản + tiết kiệm chi phí.

🔥 Tóm tắt cuối cùng
Hướng dẫn: Kiểm soát hướng
Mỏ neo: Khóa ống hoàn toàn
Móng: Nâng và bảo vệ
Trượt: Cho phép chuyển động
Lò xo: Chịu tải trọng thay đổi
Giá đỡ treo: Giá đỡ từ phía trên
Giá đỡ: Giá đỡ tĩnh cơ bản

Giá đỡ đúng = hệ thống an toàn + không rung + không hỏng.

#Piping #Supports #MechanicalEngineering #QAQC #OilAndGas #Construction #Fabrication

Đường ống, Giá đỡ, Kỹ thuật Cơ khí, QAQC, Dầu khí, Xây dựng, Chế tạo

(4) Post | LinkedIn

(St.)
