VẬT LIỆU KỸ THUẬT – HƯỚNG DẪN THAM KHẢO NHANH

Tổng quan về các vật liệu kỹ thuật thường được sử dụng, cấp độ, tiêu chuẩn, thành phần, tính chất và ứng dụng công nghiệp của chúng. Ứng dụng

🔹 Thép cacbon (CS)

▪ ASTM A106 Gr. B/C | ASTM A106 / ASME SA106 | C ≤ 0.30%, Mn ≤ 1.06% | Giới hạn chảy ≥ 240 MPa, Giới hạn bền kéo ≥ 415 MPa | Đường ống công nghiệp, nồi hơi, nhà máy lọc dầu
▪ ASTM A53 Gr. B | ASTM A53 | C ≤ 0.25%, Mn ≤ 0.95% | Giới hạn chảy ≥ 240 MPa, Giới hạn bền kéo ≥ 415 MPa | Đường ống kết cấu và đường ống thông dụng
▪ API 5L X42–X70 | API 5L PSL 1/2 | Tùy thuộc vào mác thép | Giới hạn chảy 290–485 MPa | Đường ống dẫn dầu khí

🔹 Thép hợp kim thấp (LAS)

▪ A335 P11 | ASTM A335 | Cr 1–1,5%, Mo 0,44–0,65% | Giới hạn chảy ≥ 205 MPa | Nhà máy điện, đường ống nhà máy lọc dầu

▪ A335 P22 | ASTM A335 | Cr 1,9–2,6%, Mo 0,87–1,13% | Độ bền kéo 415–585 MPa | Lò hơi, bộ siêu nhiệt
▪ A335 P91 | ASTM A335 | Cr 8–9,5%, Mo, V, Nb | Giới hạn chảy ≥ 415 MPa | Bộ trao đổi nhiệt thu hồi nhiệt thải (HRSG), lò hơi siêu nhiệt (USC)

🔹 Thép không gỉ – Austenit

▪ SS 304 / 304L | ASTM A312/A240 | ▪ Thép không gỉ 316/316L | ASTM A312/A240 | Cr 18–20%, Ni 8–10,5% | Độ bền kéo ≥ 505 MPa | Dùng trong ngành thực phẩm, dược phẩm, hóa chất

▪ Thép không gỉ 316/316L | ASTM A312/A240 | Cr 16–18%, Ni 10–14%, Mo 2–3% | Độ bền kéo ≥ 515 MPa | Dùng trong ngành hàng hải, dầu khí, khử muối

▪ Thép không gỉ 321 | ASTM A312 | Ổn định bằng Ti | Độ bền ở nhiệt độ cao | Dùng cho bộ trao đổi nhiệt, hàng không vũ trụ

▪ Thép không gỉ 347 | ASTM A312 | Ổn định bằng Nb | Dùng cho ứng dụng ở nhiệt độ cao | Dùng cho nhà máy lọc dầu và nhà máy điện

🔹 Thép không gỉ song pha và siêu song pha

▪ Thép song pha 2205 (UNS S31803) | ASTM A790/A240 | Cr ~22%, Ni 5–6% | YS ≥ 450 MPa | Đường ống ngoài khơi và dưới biển
▪ Thép siêu song pha 2507 (UNS S32750) | ASTM A790/A240 | Cr ~25%, Mo ~4% | YS ≥ 550 MPa | Khử muối, ứng dụng clorua

🔹 Hợp kim gốc Niken

▪ Inconel 625 | ASTM B444 | Ni ≥ 58%, Cr, Mo | TS ≥ 827 MPa | Hàng không vũ trụ, khí chua, hàng hải

▪ Incoloy 800 | ASTM B409 | Ni 30–35%, Cr 19–23% | Chống oxy hóa | Lò luyện dầu khí
▪ Monel 400 | ASTM B127 | Hợp kim Ni-Cu | TS ≥ 550 MPa | Hàng hải & khử muối

▪ Hastelloy C22 | ASTM B622 | Ni-Cr-Mo | Khả năng chống ăn mòn vượt trội | Nhà máy hóa chất & dược phẩm

🔹 Hợp kim đồng

▪ Cu-Ni 90/10 | ASTM B466 | Khả năng chống nước biển tuyệt vời | Bộ ngưng tụ, khử muối

▪ Cu-Ni 70/30 | ASTM B171 | Độ bền cao hơn | Hàng hải & đóng tàu

🔹 Hợp kim nhôm

▪ 5083 | ASTM B209 | Al-Mg | Khả năng chống ăn mòn cao | Hàng hải, bể chứa đông lạnh

▪ 6061 | ASTM B209 | Al-Mg-Si | Giới hạn chảy ≥ 240 MPa | Hàng không vũ trụ, kết cấu

▪ 7075 | ASTM B209 | Al-Zn-Mg-Cu | Độ bền rất cao | Quốc phòng & hàng không vũ trụ

🔹 Hợp kim titan

▪ Cấp 2 (CP Ti) | ASTM B265/B338 | ≥99% Ti | Thiết bị hàng hải và hóa chất

▪ Mác 5 (Ti-6Al-4V) | ASTM B265 | Giới hạn chảy ≥ 825 MPa | Hàng không vũ trụ và ngoài khơi

🔹 Gang

▪ Gang xám | ASTM A48 | 2–4% C | Khả năng gia công tuyệt vời | Ống, khối động cơ

▪ Gang dẻo (Gang SG) | ASTM A536 | Graphit dạng nốt sần | Giới hạn chảy ≥ 275 MPa | Ống, bơm, van

🔹 Thép cốt thép (Thép thanh)

▪ Fe415 / Fe500 / Fe550 | IS 1786 / ASTM A615 | Giới hạn chảy 415–550 MPa | Kết cấu bê tông cốt thép, cầu

#ASME #B31_3 #PipingEngineering #OilAndGas #WeldingEngineering #PipingDesign #ConstructionQuality #PipingSupervisor #EngineeringStandards

ASME, B31.3, Kỹ thuật đường ống, Dầu khí, Kỹ thuật hàn, Thiết kế đường ống, Chất lượng xây dựng, Giám sát đường ống, Tiêu chuẩn kỹ thuật

(8) Post | LinkedIn

Những lời nhắc quan trọng cho kỳ thi CSWIP:

weldfabworld.com

Theo dõi Chuyên gia Kỹ thuật

Phẳng so với Không phẳng: Các khuyết tật tuyến tính như vết nứt và thiếu liên kết thường là “Nghiêm trọng” và có dung sai bằng không hoặc rất thấp so với các khuyết tật “Không phẳng” như rỗ khí riêng lẻ.

Tổng tích lũy: Nhiều khuyết tật (như xỉ hoặc vết lõm) có giới hạn “liên tục” và giới hạn “tích lũy” trên một chiều dài cụ thể (thường là 300mm). Nếu vượt quá bất kỳ giới hạn nào, mối hàn sẽ bị loại bỏ.

Sắc nét so với Mịn: Giám khảo tìm kiếm các chuyển tiếp “sắc nét”. Ngay cả khi vết lõm nằm trong giới hạn độ sâu cho phép, nếu nó “sắc nhọn”, nó có thể bị từ chối vì nó hoạt động như một điểm tập trung ứng suất.

Tiêu chí chấp nhận

TWI (Viện Hàn) và CSWIP (Chương trình Chứng nhận cho Nhân viên)

#CSWIP #TWI #WeldingInspection #NDT #QualityControl #WeldingTechnology #ISO5817 #QC #VisualInspection #WeldingEngineering #OilAndGas #Construction #WeldQuality #EngineeringStandards #fblifestyle

𝙎𝙞𝙣𝙜𝙡𝙚 𝘽𝙚𝙫𝙚𝙡 𝙂𝙧𝙤𝙤𝙫𝙚 𝘽𝙪𝙩𝙩 𝙒𝙚𝙡𝙙 𝙅𝙤𝙞𝙣𝙩 –𝙒𝙚𝙡𝙙 𝙈𝙚𝙩𝙖𝙡 𝘾𝙤𝙣𝙨𝙪𝙢𝙥𝙩𝙞𝙤𝙣 (𝙄𝙙𝙚𝙖𝙡 𝙎𝙞𝙩𝙪𝙖𝙩𝙞𝙤𝙣)

⸻

🔹 𝙅𝙤𝙞𝙣𝙩 𝘿𝙚𝙩𝙖𝙞𝙡𝙨 (𝘼𝙨𝙨𝙪𝙢𝙚𝙙)
• Độ dày tấm (T) = 10 mm
• Mặt chân răng (F) = 3 mm
• Bán kính chân răng / hệ số khe hở (R) = 2 mm
• Góc rãnh (θ) = 60°
• Chiều dài mối hàn (L) = 1 mét (100 cm)

⸻

🔹 𝙒𝙚𝙡𝙙 𝘼𝙧𝙚𝙖 𝘾𝙖𝙡𝙘𝙪𝙡𝙖𝙩𝙞𝙤𝙣 (𝙃𝙖𝙣𝙙 𝙈𝙚𝙩𝙝𝙤𝙙)

A = (R × T) + (T − F)² × tan(θ / 2)

A = (2 × 10) + (10 − 3)² × tan(30°)

➡️ A ≈ 48,27 mm² ≈ 0,48 cm²

⸻

🔹 Khối lượng kim loại hàn (W)

W = A × ρ × L × (1 / η)

• Mật độ thép (ρ) = 7,8 g/cm³

• Hiệu suất lắng đọng (η – SMAW) = 0,55

➡️ W ≈ 680,7 g / mét

⸻

🔹 Độ nhô thêm (20%) (Reinforcement)

➡️ Lượng kim loại hàn cuối cùng ≈ 0,82 kg/mét

📌 Đây là tính toán lý tưởng. Luôn luôn cộng thêm dự phòng tại công trường.

⸻

🔹 Lượng kim loại hàn – kg/mét (Điển hình/Thực tế)

• Hàn que (SMAW): η = 0,55–0,60| 0,80-0,90|
• GMAW (MIG): η = 0,93–0,95 |0,55-0,65|
• FCAW: η = 0,85–0,90 |0,65-0,75|
• CƯA: η = 0,98–1,00 |0,50-0,60|
• GTAW (TIG): η = ~1,0 |0,45-0,55|

(Giá trị phụ thuộc vào kích thước rãnh, góc và cốt thép)

⸻

🔹 Lưu ý nhanh

✔️ Thích hợp cho mục đích ước tính và tính toán tại xưởng
✔️ Tính toán lý tưởng – mức tiêu thụ thực tế có thể thay đổi do:
• Tình trạng lắp ráp
• Vị trí hàn
• Hàn quá mức
• Kỹ năng thợ hàn

⚡ Quy tắc nhanh (Rất hữu ích tại công trường)

✔️ Hàn que tiêu thụ nhiều điện cực hơn do hao hụt thuốc hàn
✔️ Hàn MIG / SAW = lượng kg/mét thấp hơn cho cùng một mối hàn
✔️ Mối hàn rãnh ≈ 3–4 lần mức tiêu thụ mối hàn góc
✔️ Cộng thêm 20–25% cho cốt thép & Hàn quá mức
✔️ Luôn thêm 5-10% dự phòng cho việc thi công



#WeldingEngineering #WeldMetalConsumption #WeldingCalculations #GrooveWeld
#ButtWeld #SingleBevelGroove #SMAW #GMAW #FCAW #SAW
#FabricationEngineering #WeldingInspection #ShopFloorEngineering
#SteelFabrication #PracticalEngineering #EngineeringExplained

#21 “Mối hàn dưới kính hiển vi”: Mối hàn rỗng ≠ Mối hàn đạt yêu cầu
Mối hàn socket: Ảo tưởng về việc “Chỉ cần hàn kín lại”

Thoạt nhìn, mối hàn socket này trông có vẻ được hàn gọn gàng.
Nhưng khi xem xét kỹ hơn, ta sẽ thấy một cơ chế hỏng hóc kinh điển và thường bị đánh giá thấp: mối hàn rỗng với chiều cao A không đủ.

Vấn đề ở đây là gì:

– Mối hàn rỗng: phần cổ hàn hiệu dụng nhỏ hơn so với ước tính bằng mắt thường;

– Chiều cao A không đủ: độ bền kết cấu thấp hơn yêu cầu;

– Đối với thép không gỉ: hiện tượng cháy/đổi màu đáng kể cho thấy lượng nhiệt đưa vào quá mức;

– Mối hàn trông có vẻ nhẵn mịn, nhưng khả năng chịu tải giảm và độ nhạy cảm với mỏi tăng lên.

Mối hàn rỗng không phải là vấn đề thẩm mỹ.

Nó là một khuyết tật về cấu trúc.

Tại sao điều này lại quan trọng đối với các mối hàn kiểu ổ cắm:

– Mối hàn góc là mối hàn chịu lực duy nhất;

– Bản thân hình dạng gây ra sự tập trung ứng suất;

– Rung động và chu kỳ nhiệt làm tăng nguy cơ;

– “Nóng chảy nhiều hơn” mà không có cấu trúc phù hợp làm tăng ứng suất dư, chứ không phải độ bền.

Điểm khởi đầu theo tiêu chuẩn (thiết kế & kiểm tra):

– Chiều cao A xấp xỉ 0,6–0,7 lần độ dày thành mỏng nhất;

– Mối hàn rỗng không đáp ứng yêu cầu này, ngay cả khi chiều dài chân có vẻ dài; – Độ dày mối hàn ở những chỗ khác không bù đắp được điều này.

Quan trọng:

– Trông chắc chắn không nhất thiết có nghĩa là chắc chắn. (Lưu ý: Điều này không chỉ áp dụng cho mối hàn)

– Mài hoặc “dặm lại” không tự động cải thiện điều này.

Do đó, việc kiểm tra mối hàn kiểu ổ cắm luôn cần chú ý đến:

– Hình dạng của mối hàn (lõm hoặc lồi);

– Chiều cao A thực tế;

– Lượng nhiệt đầu vào và sự tích tụ mối hàn;

– Chức năng của mối hàn: mối hàn kín hay mối hàn chịu lực (thường là cả hai một cách không chủ ý).

Loại mối hàn này hiếm khi hỏng ngay lập tức.

Nhưng nó lại hỏng chính xác ở nơi bạn ít ngờ tới nhất: trong quá trình rung động, thay đổi nhiệt độ, theo thời gian.

“Kiểm tra không phải là chụp ảnh nhanh; đó là nhận biết sự suy yếu âm thầm.”

(Hình ảnh từ ghi chú bài giảng về Mối nối hàn kiểu ổ cắm, IKT II, ​​Đại học Utrecht – D.G.J. Erdtsieck).

© Farid Farnia
#SocketWeld #HolleLas #Ahoogte #WeldingEngineering #FailurePrevention #Lasinspectie #Integrity

𝙁𝙄𝙇𝙇𝙀𝙏 𝙒𝙀𝙇𝘿 – 𝙀𝙇𝙀𝘾𝙏𝙍𝙊𝘿𝙀 / 𝙒𝙄𝙍𝙀 𝘾𝙊𝙉𝙎𝙐𝙈𝙋𝙏𝙄𝙊𝙉 𝘾𝘼𝙇𝘾𝙐𝙇𝘼𝙏𝙄𝙊𝙉
(Ghi chú đơn giản tại công trường)Nhiều kỹ sư gặp khó khăn trong việc ước tính nhanh lượng tiêu thụ vật liệu hàn tại công trường. Dưới đây là phương pháp từng bước đơn giản, chính xác như cách chúng tôi tính toán trong thực tế 👇━━━━━━━━━━━━━━━━━━━━━

✍️ BƯỚC 1: Thể tích mối hàn góc

Đối với mối hàn góc có cạnh bằng nhau:

V = 0.5 × Chiều dài cạnh² × Chiều dài mối hàn

Trong đó,

• Chiều dài cạnh = kích thước góc (mm)

• Chiều dài = chiều dài mối hàn

━━━━━━━━━━━━━━━━━━━━━

✍️ BƯỚC 2: Trọng lượng kim loại mối hàn

W = (Thể tích × Mật độ) / Hiệu suất

Trong đó,

• Mật độ thép = 7,85 g/cm³
• Hiệu suất hàn phụ thuộc vào quy trình

Hiệu suất hàn:

• SMAW → 0,55 – 0,60
• GMAW → 0,93 – 0,95
• FCAW → ​​0,85 – 0,90
• SAW → 0,98 – 1,00

━━━━━━━━━━━━━━━━━━━━━

🧮 Ví dụ tính toán

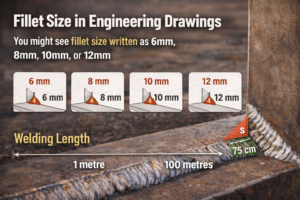

Kích thước chân mối hàn = 10 mm
Chiều dài mối hàn = 10 m

Thể tích = 0,5 × 10² × 10
Thể tích = 500 cm³

Trọng lượng kim loại hàn:

• SMAW ≈ 6,54 kg
• GMAW ≈ 4,17 kg
• FCAW ≈ 4,51 kg
• SAW ≈ 3,96 kg

━━━━━━━━━━━━━━━━━━━━━
📊 Lượng tiêu thụ kim loại hàn (kg/mét)

6 mm → 0,18 | 0,13 | 0,14 | 0,13
8 mm → 0,32 | 0,25 | 0,27 | 0,25
10 mm → 0,65 | 0,42 | 0,45 | 0,40
12 mm → 0,98 | 0,62 | 0,68 | 0,59

━━━━━━━━━━━━━━━━━━━━━
⚡ Quy tắc nhanh (kg/m)

• SMAW ≈ 0,0065 × Leg²
• GMAW ≈ 0,0042 × Leg²
• FCAW ≈ 0,0048 × Leg²
• SAW ≈ 0,0041 × Chân²

━━━━━━━━━━━━━━━━━━━━━
✅ Những quy tắc đơn giản này rất hữu ích cho:
✔ Ước tính chi phí
✔ Lập kế hoạch vật liệu
✔ Kiểm tra nhanh tại công trường

Nếu bạn thấy hữu ích, hãy lưu lại và chia sẻ với đội ngũ hàn của bạn 👨‍🏭👩‍🏭
